a. Нанести слой герметика на наружную поверхность вставляемой части.

Рекомендованный герметик: LT480,

b. Во время установки выступающая часть сапуна должна быть расположена в направлении,
показанном на рисунке 11-101.



Рисунок 11-101.

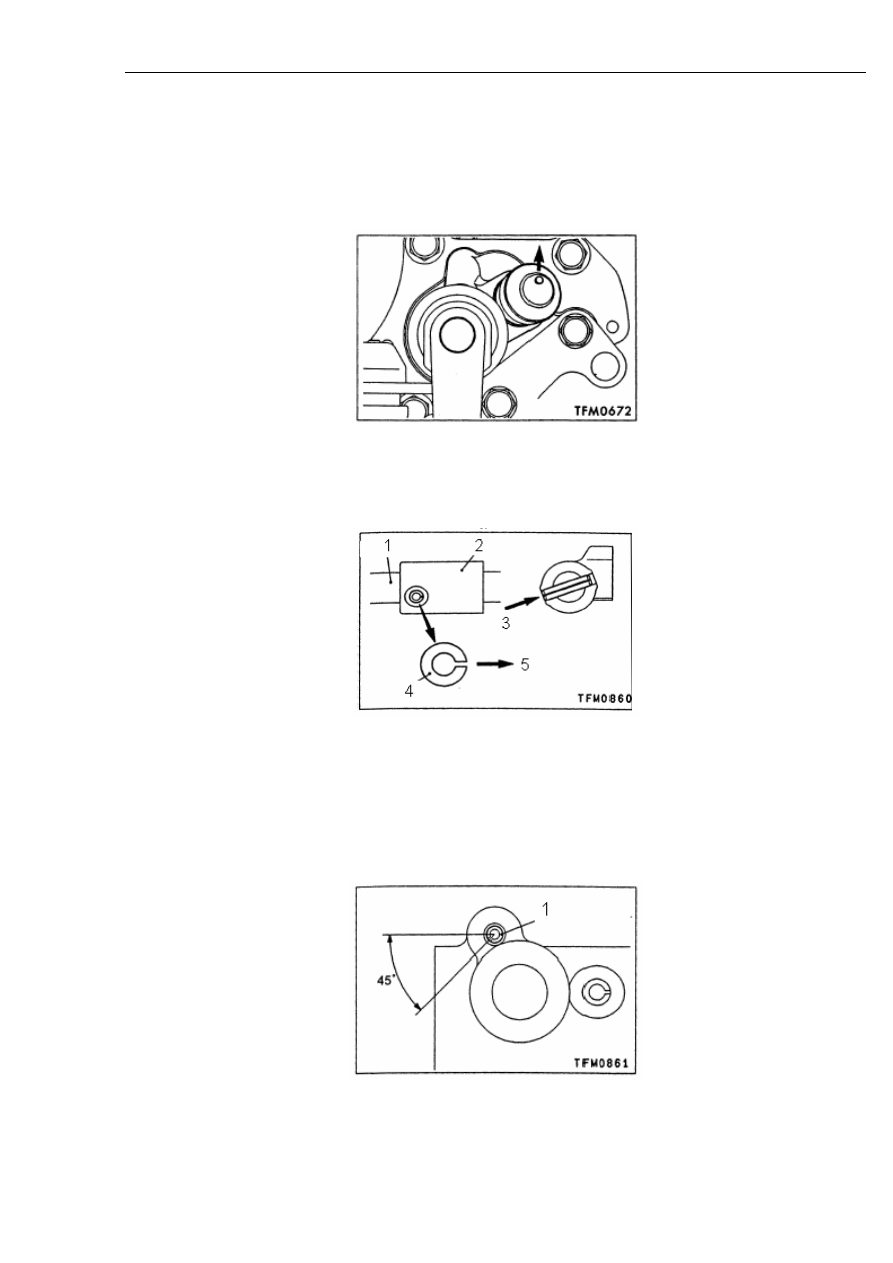

(4). Установка пружинного шплинта показана на рисунке 11-102.



Рисунок 11-102.

Надписи на рисунке: 1. Вал управления. 2. Корпус стопора. 3. Направление. 4. Пружинный
штифт. 5. Люк.

(5). Установочный угол пружинного штифта показан на рисунке 11-103.



Рисунок 11-103.

Надписи на рисунке: 1. Пружинный штифт.

Глава 11. Сцепление и коробка переключения передач



384

(6). Установка шплинта показана на рисунке 11-104.



Рисунок 11-104.

Надписи на рисунке: 1. Пружинный штифт.

8. Картер коробки переключения передач.

1). Разборка.

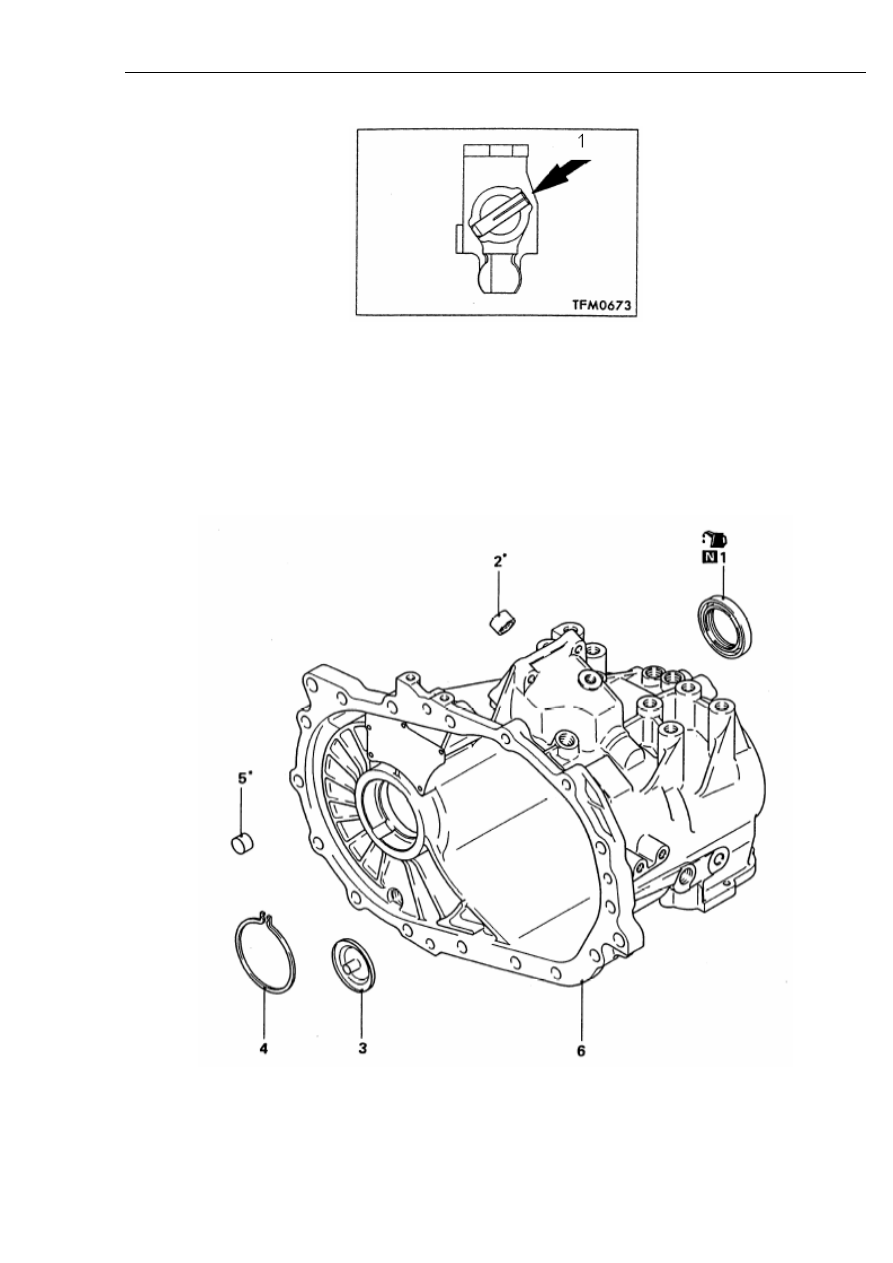

Последовательность разборки показана на рисунке 11-105.



Рисунок 11-105.

Надписи на рисунке: 1. Сальник. 2. Игольчатый подшипник качения. 3. Маслонаправляющая
пластина. 4. Пружинная шайба. 5. Втулка. 6. Картер коробки переключения передач.

Глава 11. Сцепление и коробка переключения передач



385

2). Важнейшие моменты сборки.

(1). Установка втулки.

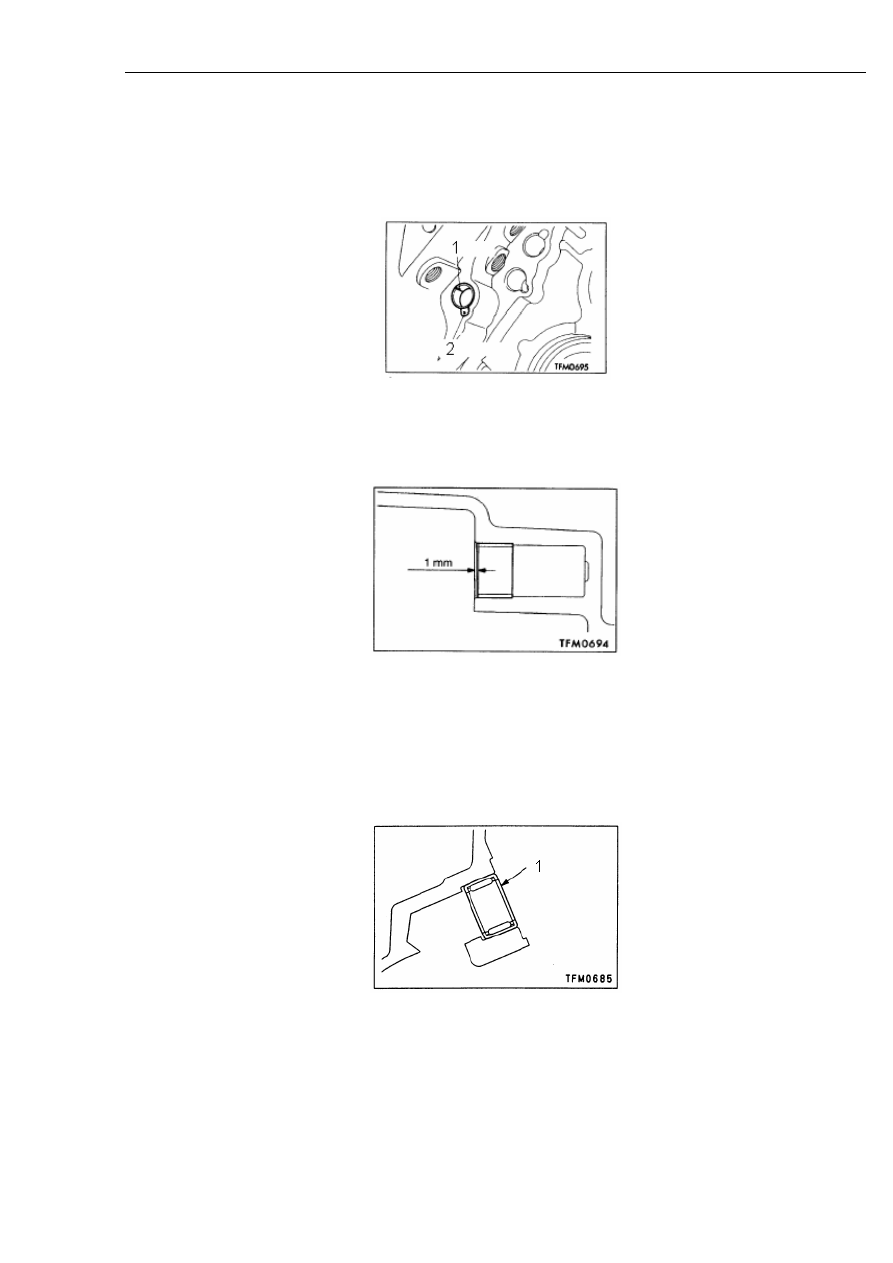

Запрессовать втулку до положения, показанного на рисунке 11-106. Сторона втулки с
разъемом не должна упираться в дренажную канавку (см. рисунок 11-107).



Рисунок 11-106.

Надписи на рисунке: 1. Разъемный конец. 2. Дренажная канавка.



Рисунок 11-107.

(2). Установка игольчатого подшипника качения.

Запрессовать подшипник до упора. Сторона подшипника с выбитой маркировкой должна быть
расположена, как показано на рисунке 11-108.



Рисунок 11-108.

Надписи на рисунке: 1. Маркировка.

(3). Установка сальника показана на рисунках 11-109, 11-110.

Глава 11. Сцепление и коробка переключения передач



386



Рисунок 11-109.



Рисунок 11-110.

Смазать кромки сальника трансмиссионным маслом.

Рекомендованное трансмиссионное масло: Esso Gear Oil или GX 80W-90.

9. Дифференциал.

1). Разборка.

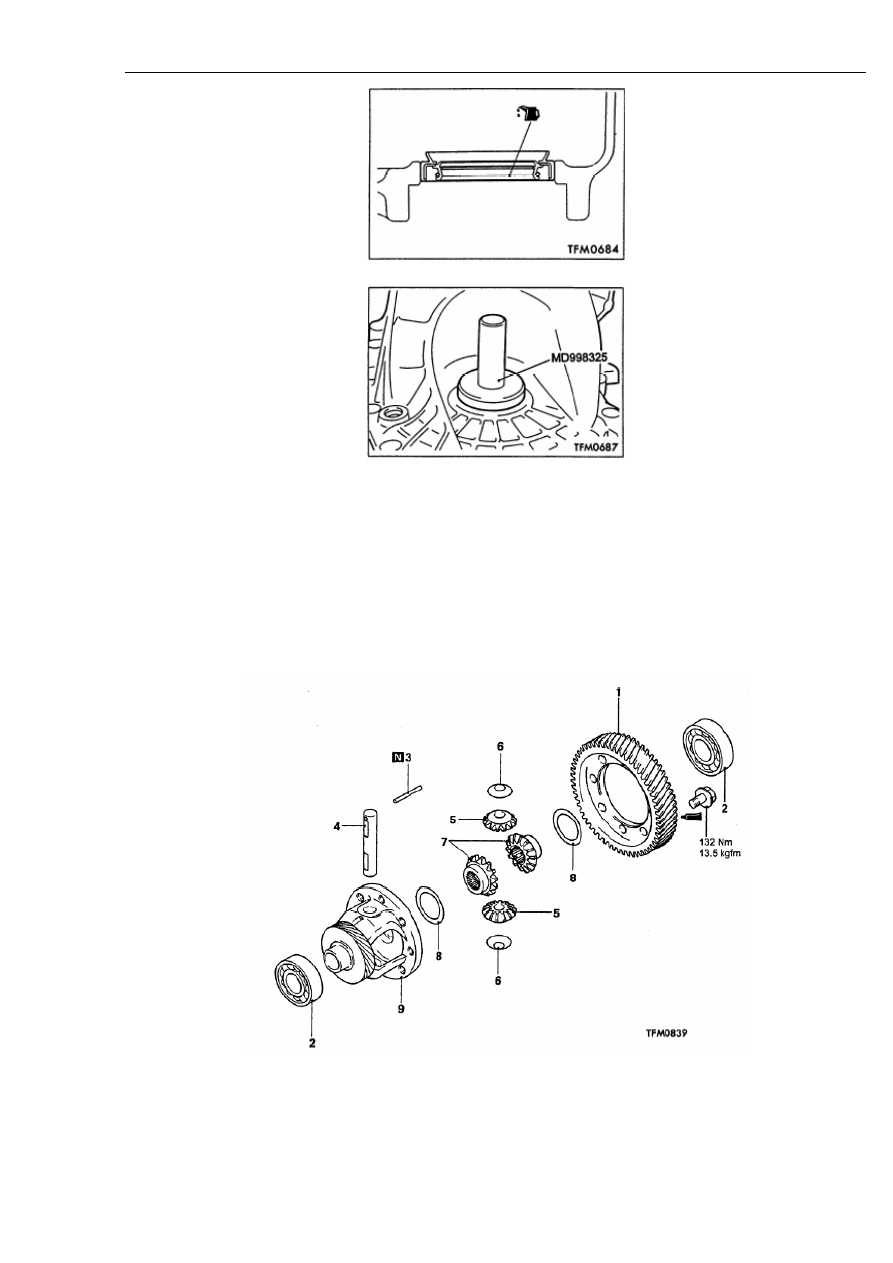

Последовательность разборки показана на рисунке 11-111.



Рисунок 11-111.

Надписи на рисунке: 1. Ведомая шестерня главного редуктора. 2. Шариковый подшипник. 3.
Фиксирующий шплинт. 4. Вал планетарной шестерни. 5. Планетарная шестерня. 6. Шайба. 7.
Шестерня полуоси. 8. Разделительная шайба. 9. Кожух дифференциала.
