Глава 11. Сцепление и коробка переключения передач



323

Глава 11. СЦЕПЛЕНИЕ И КОРОБКА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

11.1. Муфта сцепления.

1. Общая спецификация.

Базовые параметры приведены в таблице 11-1.

Таблица 11-1.

Тип муфты сцепления



Однодисковая, сухая, с

диафрагменной пружиной

Расстояние от крышки подшипника до крышки муфты сцепления 37,9

Давление установки крышки сцепления (Н*м) 4150+/-300
Передаточное отношение рычажного механизма
диафрагменной пружины

2,833

Крышка муфты
сцепления

Высота рычага диафрагменной пружины (мм) 31,5+/-1,0
Габариты диска муфты сцепления (наружный
диаметр * внутренний диаметр, мм)

200*130

Материал изготовления диска B1675

Диск муфты
сцепления

Размер шлица

24/48-30º, 20 при нормальной

температуре

Тип управления сцеплением

Гидравлический

Относительное усилие рычага расцепной вилки 1,726
Внутренний диаметр расцепного цилиндра (мм) 19,05

Управление
муфтой
сцепления

Подшипник муфты сцепления

С автоматической регулировкой

Параметры для технического обслуживания приведены в таблице 11-2.

Таблица 11-2.

Пункт

Предельно допустимое

эксплуатационное значение (мм)

Глубина утапливания головок заклепок муфты сцепления относительно
поверхности

0,3

Допуск перепада по высоте кромки мембранной пружины 0,5
Зазор между внутренней поверхностью выжимного цилиндра и
наружной поверхностью поршня

0,15

Моменты затяжки приведены в таблице 11-3.

Таблица 11-3.

Пункт

Момент затяжки,

Н*м (кгс*м)

Соединительная гайка гидравлической трубки муфты сцепления

15 (1,5)

Кронштейн гидравлической трубки муфты сцепления

18 (1,9)

Штуцер выжимного цилиндра муфты сцепления

22 (2,3)

Дренажная резьбовая пробка выжимного цилиндра муфты сцепления

11 (1,1)

Монтажный болт выжимного цилиндра муфты сцепления

18 (1,9)

Винт со сферической головкой

35 (3,6)

Монтажный болт концентрического выжимного цилиндра в сборе

77~117 (7,8~11,8)

Характеристики консистентной смазки приведены в таблице 11-4.

Таблица 11-4.

Пункт

Характеристики

Расцепной подшипник гидравлического цилиндра

Смазка на калиевой основе Esso Ronex MP, Esso
Beacon EP2 или 3#



Глава 11. Сцепление и коробка переключения передач



324

2. Демонтаж и установка.

1). Муфта сцепления.

* Последовательность демонтажа муфты сцепления для автомобилей, оборудованных
коробками переключения передач моделей DABS15-11, DABS15-1L показана на рисунке 11-1a;
для автомобилей, на которых установлена коробка переключения передач модели DABS15-1, -
на рисунке 11-1b.

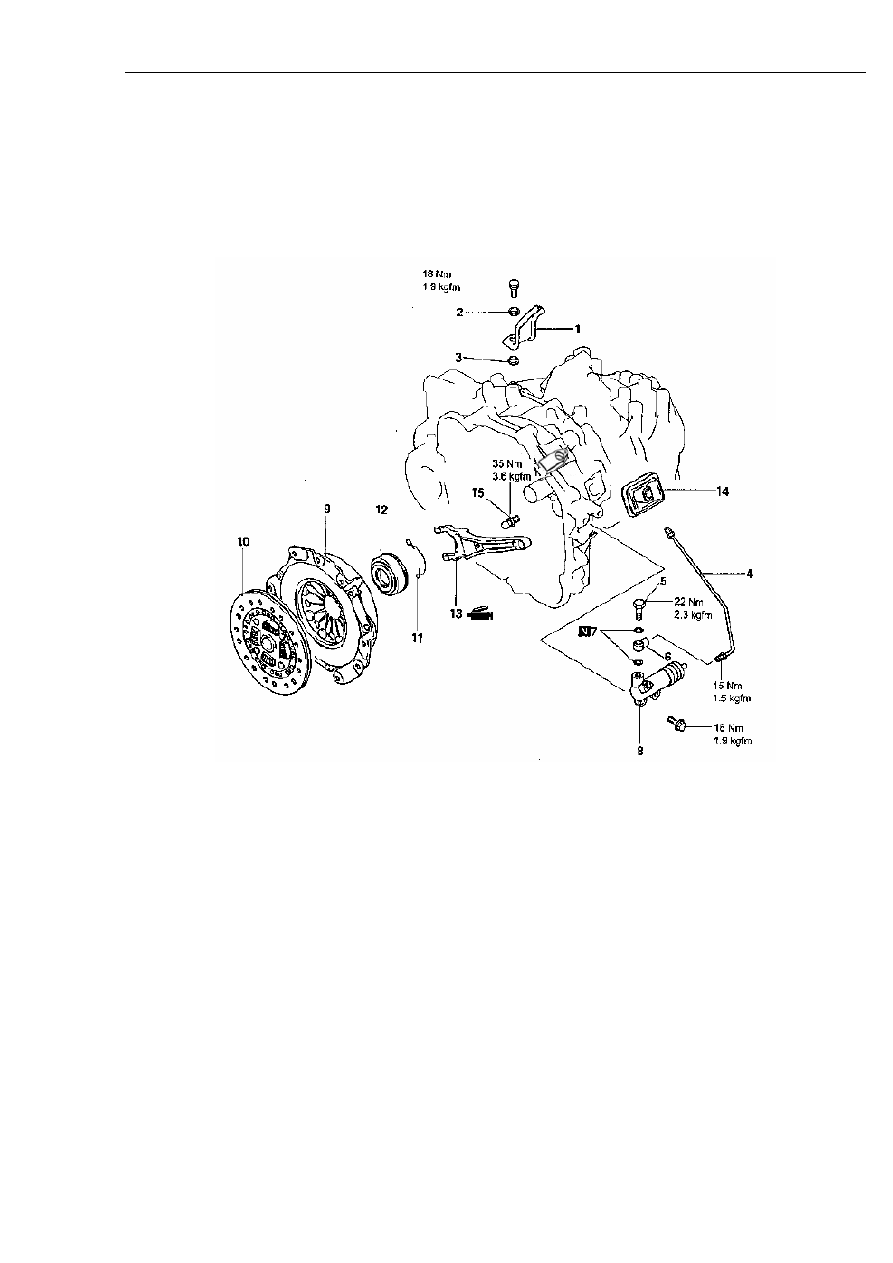

Рисунок 11-1a.

Надписи на рисунке: 1. Кронштейн гидравлической трубки муфты сцепления. 2. Изолирующая
втулка. 3. Шайба. 4. Гидравлическая трубка муфты сцепления. 5. Соединительный болт
гидравлической трубки. 6. Штуцер гидравлической трубки. 7. Прокладка. 8. Гидравлический
выжимной цилиндр муфты сцепления. 9. Нажимной диск муфты сцепления. 10. Ведомый диск
муфты сцепления. 11. Возвратный хомут. 12. Расцепной подшипник муфты сцепления. 13.
Расцепная вилка. 14. Пыльник расцепной вилки. 15. Винт со сферической головкой.

Глава 11. Сцепление и коробка переключения передач



325

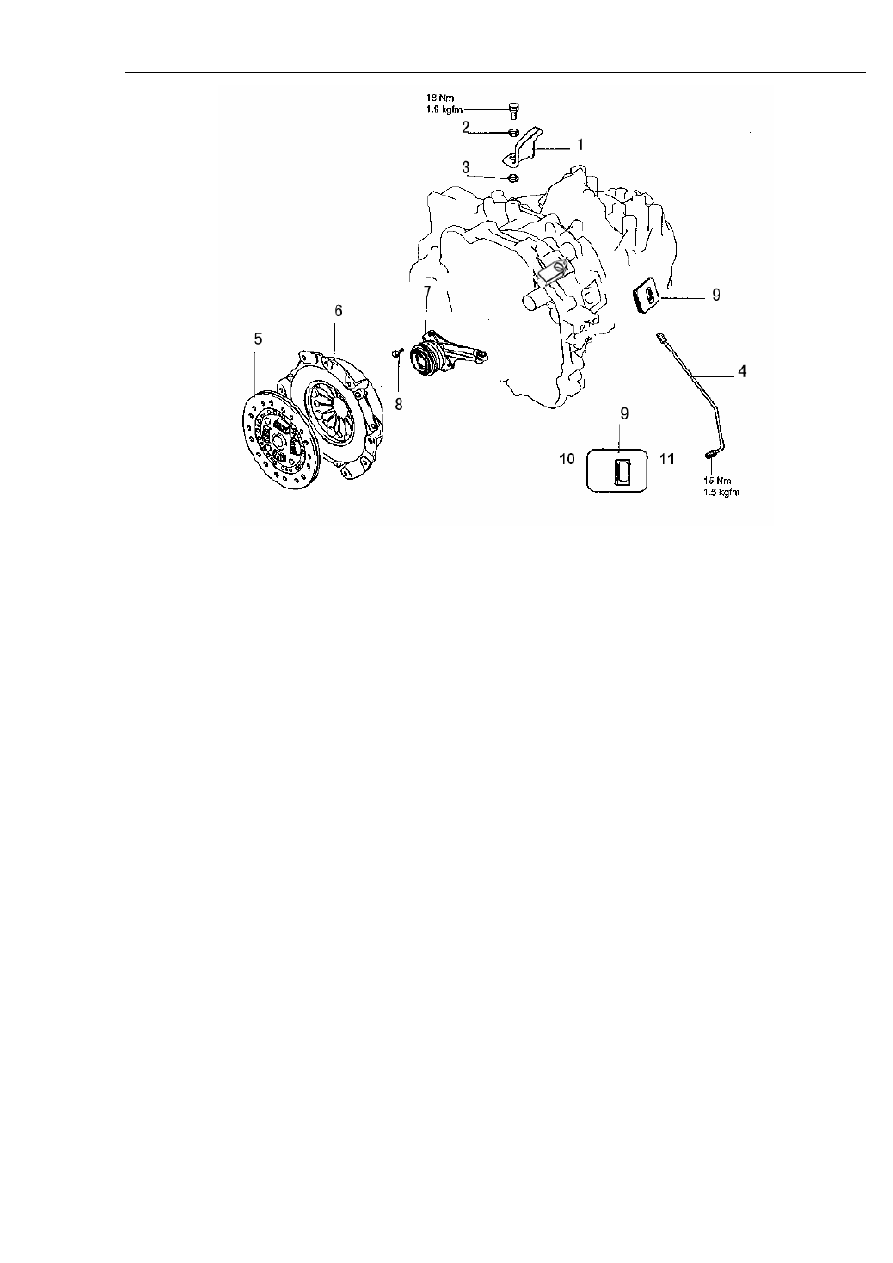

Рисунок 11-1b.

Надписи на рисунке: 1. Кронштейн гидравлической трубки муфты сцепления. 2. Изолирующая
втулка. 3. Шайба. 4. Гидравлическая трубка муфты сцепления. 5. Ведомый диск муфты
сцепления. 6. Нажимной диск муфты сцепления. 7. Гидравлический выжимной цилиндр
муфты сцепления (концентрический исполнительный цилиндр). 8. Прокладка болта в сборе. 9.
Пыльник. 10. Задняя сторона. 11. Передняя сторона.

* Важнейшие моменты демонтажа.

Демонтаж расцепной вилки.

Сдвинуть расцепную вилку в направлении, как показано на рисунке 11-2a, снять возвратный
хомут с выжимного подшипника.

Глава 11. Сцепление и коробка переключения передач



326

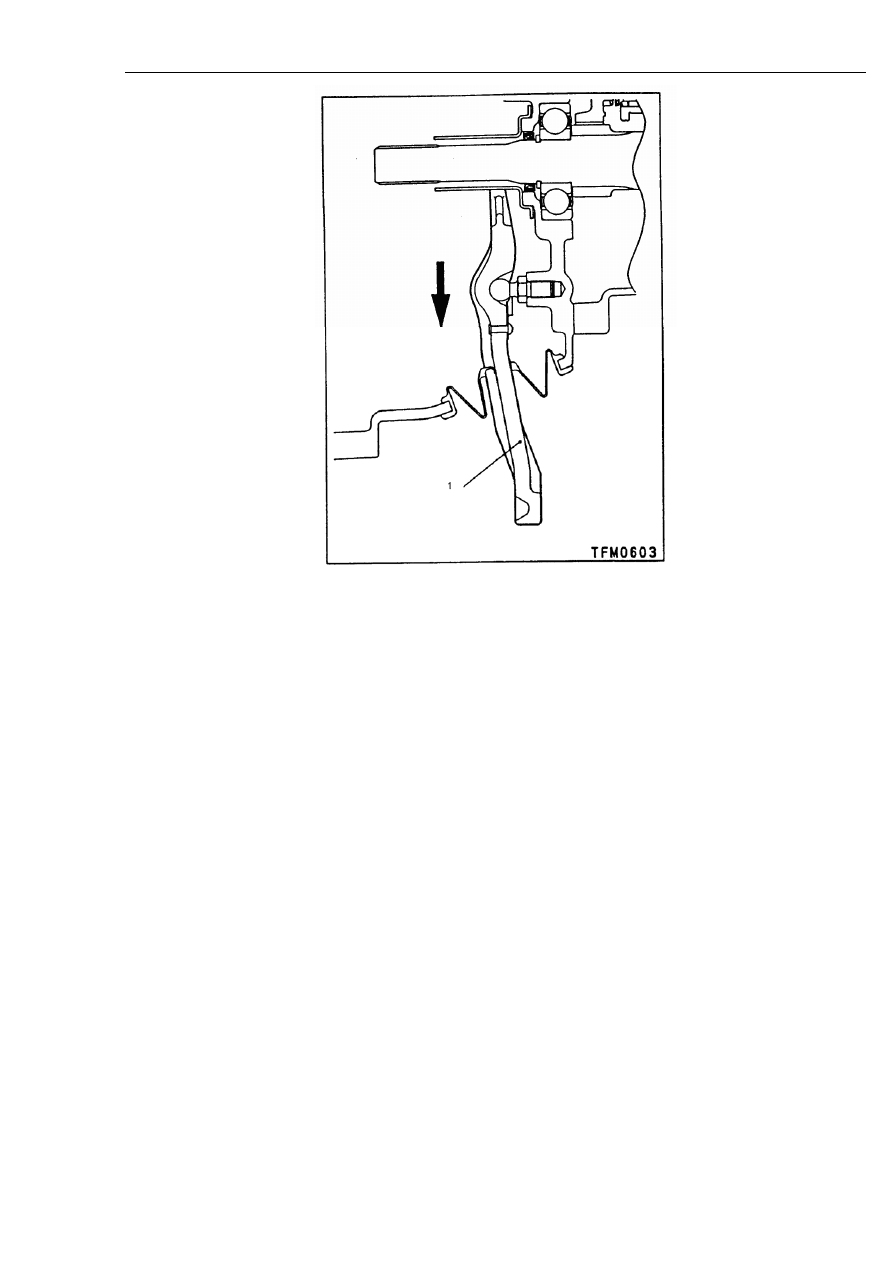

Рисунок 11-2a.

Надписи на рисунке: 1. Расцепная вилка.

* Важнейшие моменты монтажа.

Нанести или закачать рекомендованную консистентную смазку на расцепную вилку в местах,
показанных на рисунке 11-2b.
