Hafei Princip. Руководство - часть 74

Глава 9. Электрооборудование двигателя



303

Измерить сопротивление между контактами высокого напряжения катушки зажигания.

Стандартный диапазон: 4,9-5,6 Ом.

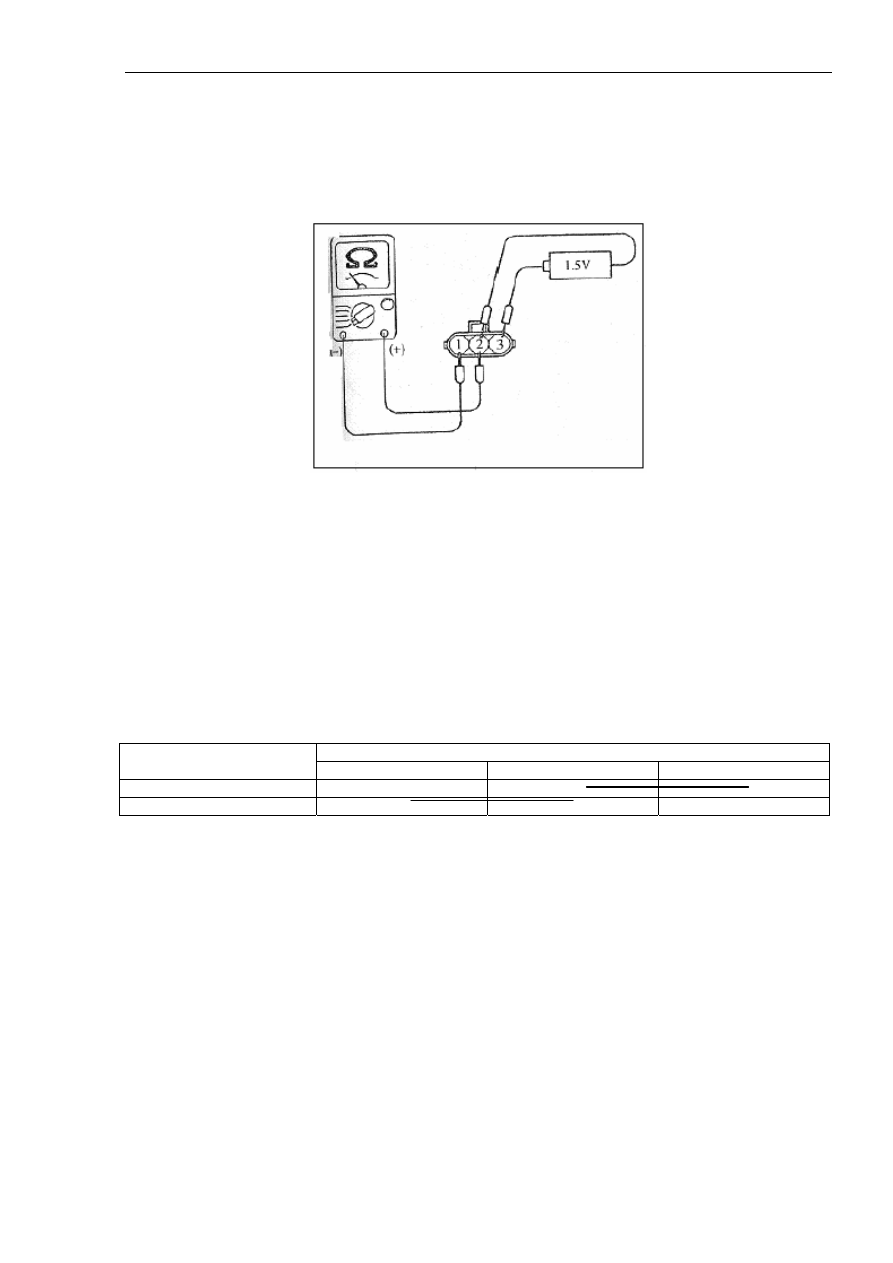

2). Проверка проводимости первичной обмотки и транзистора большой
мощности катушки зажигания (см. рисунок 9-51).



Рисунок 9-51.

Применяется аналоговый прибор для проверки электрических цепей. Подключить
положительный (красный) кабель прибора к контакту 2; подключить отрицательный
(черный) кабель прибора к контакту 1.

Проверяются перечисленные ниже аспекты. В случае обнаружения отклонений от нормы
необходимо заменить катушку зажигания.

Измерить проводимость между контактами 1 и 2 при наличии и отсутствии
электрического тока.

Номера контактов

Напряжение: 1,5В

1 2 3

При наличии тока в цепи

O

O

При отсутствии тока в цепи O

O





Измерить сопротивление между контактами первичной обмотки катушки зажигания.

Стандартный диапазон: 0,45-0,55 Ом.

Глава 9. Электрооборудование двигателя



304

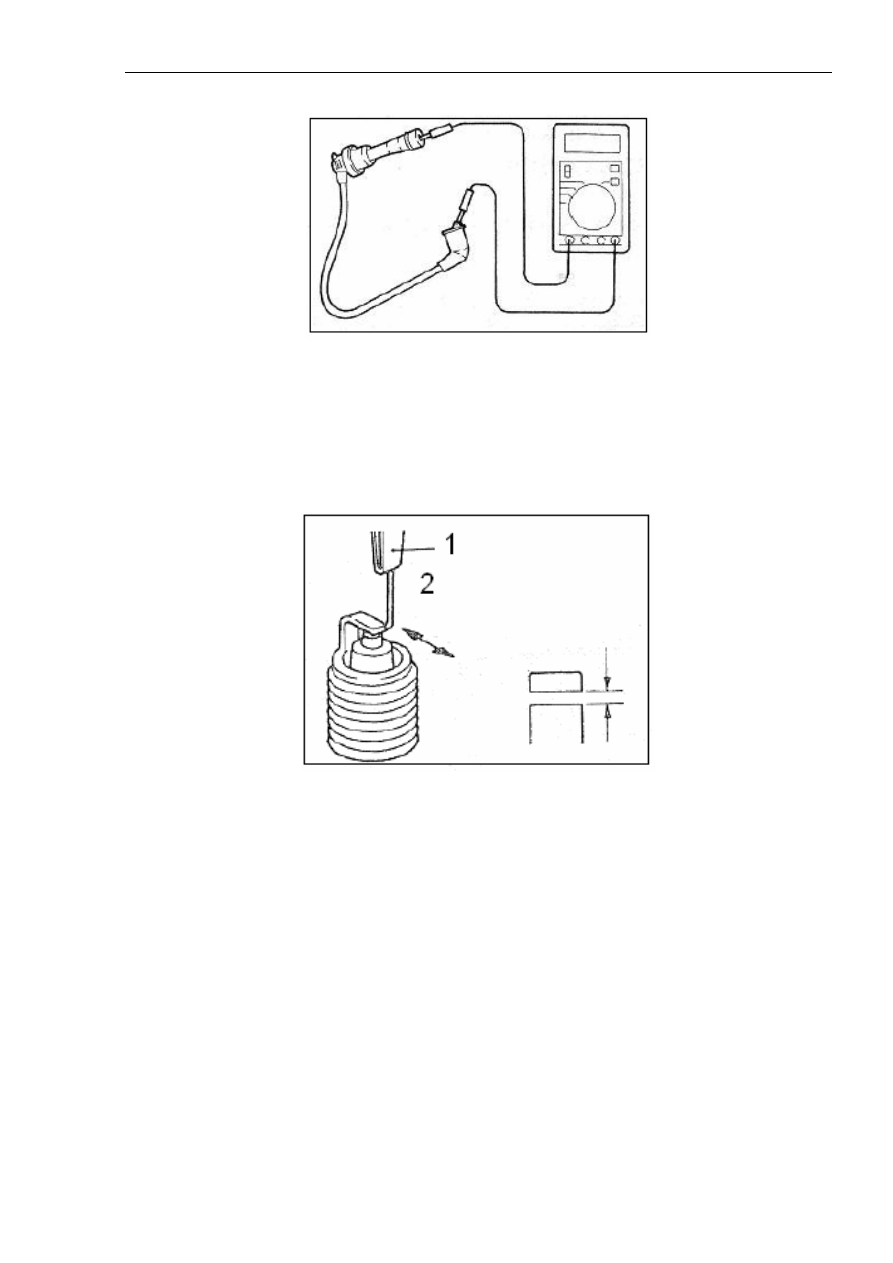

3). Проверка кабеля высокого напряжения (см. рисунок 9-52).



Рисунок 9-52.

Измерить сопротивление всех проводов высокого напряжения.

Предельно допустимое эксплуатационное значение: 22 кОм.

4). Проверка, чистка и замена свечей зажигания (см. рисунок 9-53).



Рисунок 9-53.

Надписи на рисунке: 1. Шаблон для измерения свечного зазора. 2. Направление измерения.

(1). Проверить электроды и изоляцию на предмет наличия повреждений, следов
пригорания и неравномерного воздействия.

(2). При необходимости почистить свечи зажигания. При этом можно использовать
специальный чистящий состав для свечей зажигания или выполнить чистку с помощью
кордощетки.

(3). С помощью специального измерительного устройства для свечей зажигания измерить
зазор электродов свечей. В случае если величина зазора выходит за пределы допустимого
диапазона, отрегулировать зазор.

Стандартное значение: 1,0-1,1 мм.

Глава 9. Электрооборудование двигателя



305

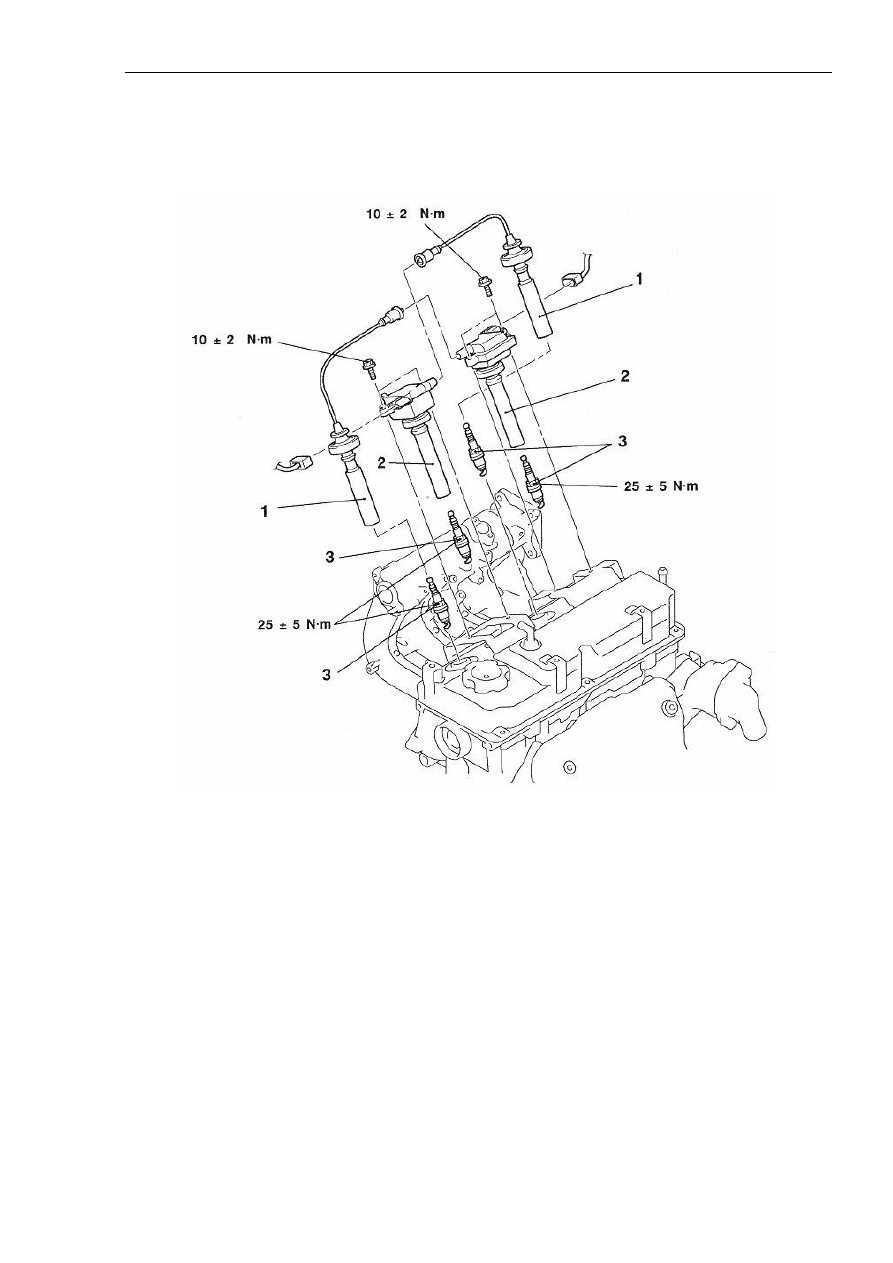

3. Демонтаж и установка свечей зажигания.

1). Демонтаж и установка свечи зажигания.

Последовательность демонтажа показана на рисунке 9-54.



Рисунок 9-54.

Надписи на рисунке: 1. Кабель высокого напряжения. 2. Катушка зажигания. 3. Свеча
зажигания.

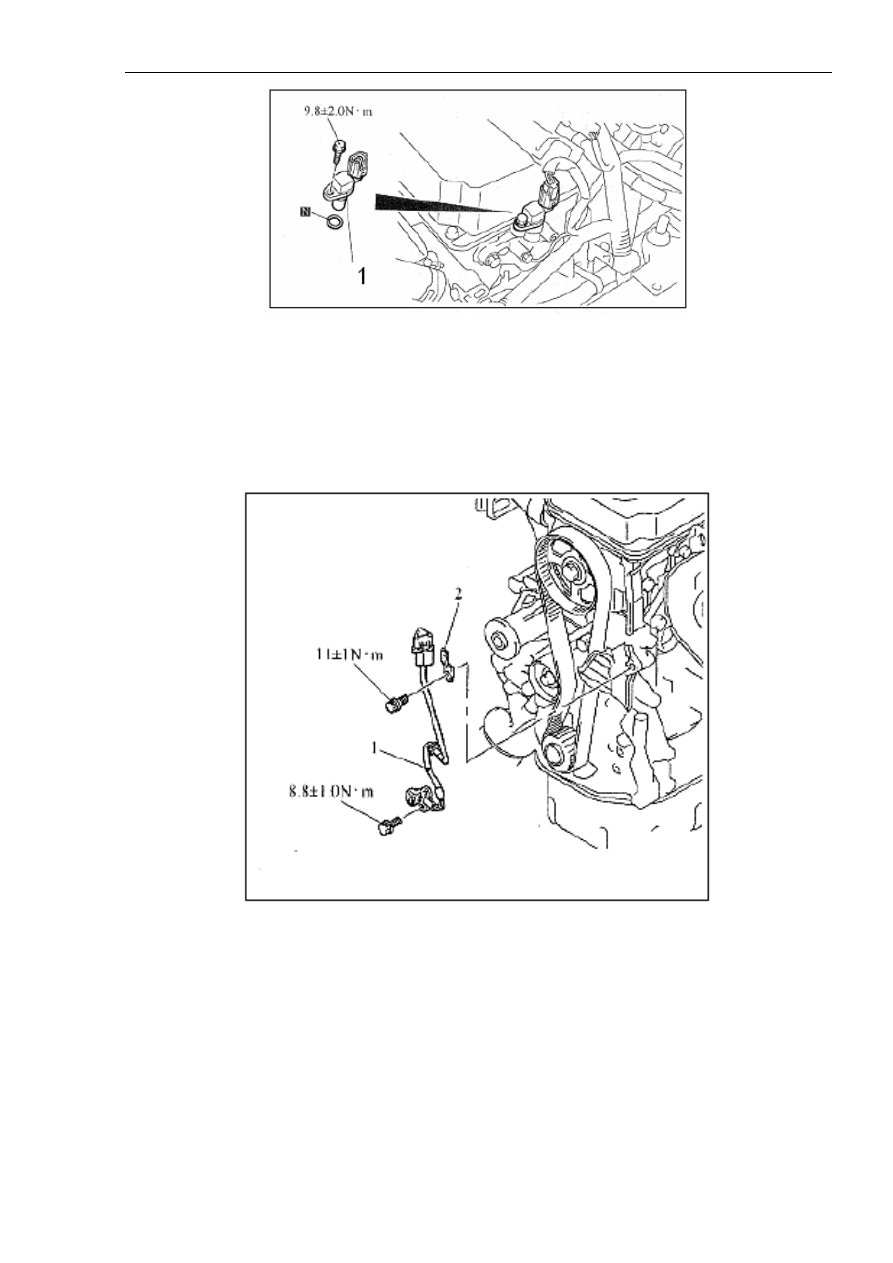

2). Демонтаж и установка датчика положения распределительного вала.

Последовательность демонтажа показана на рисунке 9-55.

Глава 9. Электрооборудование двигателя



306



Рисунок 9-55.

Надписи на рисунке: 1. Датчик положения распределительного вала.

3). Демонтаж и установка датчика углового положения коленчатого вала.

Последовательность демонтажа показана на рисунке 9-56.



Рисунок 9-56.

Надписи на рисунке: 1. Датчик углового положения коленчатого вала. 2. Зажим гнезда
разъема датчика.
