Внимание:

Не следует вставлять отвертку слишком глубоко, чтобы она не задевала статор.

(2). Демонтаж шкива ременной передачи генератора переменного тока (см. рисунок 9-35).



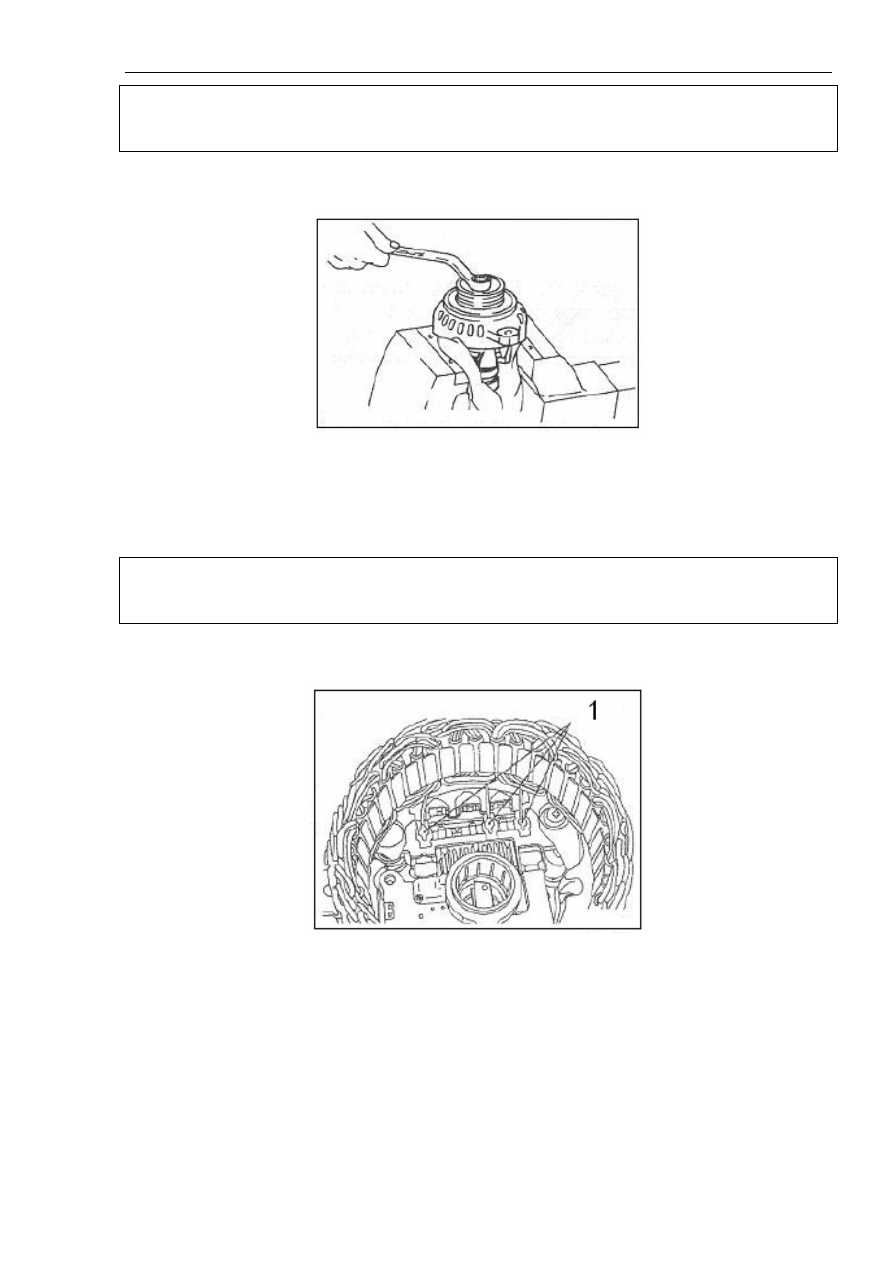

Рисунок 9-35.

Установить ротор в тисках на столе таким образом, чтобы шкив ременной передачи
находился сверху, и снять шкив.

Внимание:

Действовать осторожно, чтобы не повредить ротор.

(3). Демонтаж статора и регулятора в сборе (см. рисунок 9-36).



Рисунок 9-36.

Надписи на рисунке: 1. Запаяно.

1 – при демонтаже статора сначала отпаять провод статора, припаянный к главному диоду
выпрямителя, а затем снимать статор.

2 – во время снятия выпрямителя с регулятора в сборе необходимо отпаять места пайки
выпрямителя.

Глава 9. Электрооборудование двигателя



296

Внимание:

● Не допускать длительного нагрева диода паяльником.

● Не следует вытягивать провод диода, прилагая слишком большое усилие.

3). Важнейшие моменты повторной сборки.

(1). Установка регулятора в сборе (см. рисунки 9-37, 9-38).



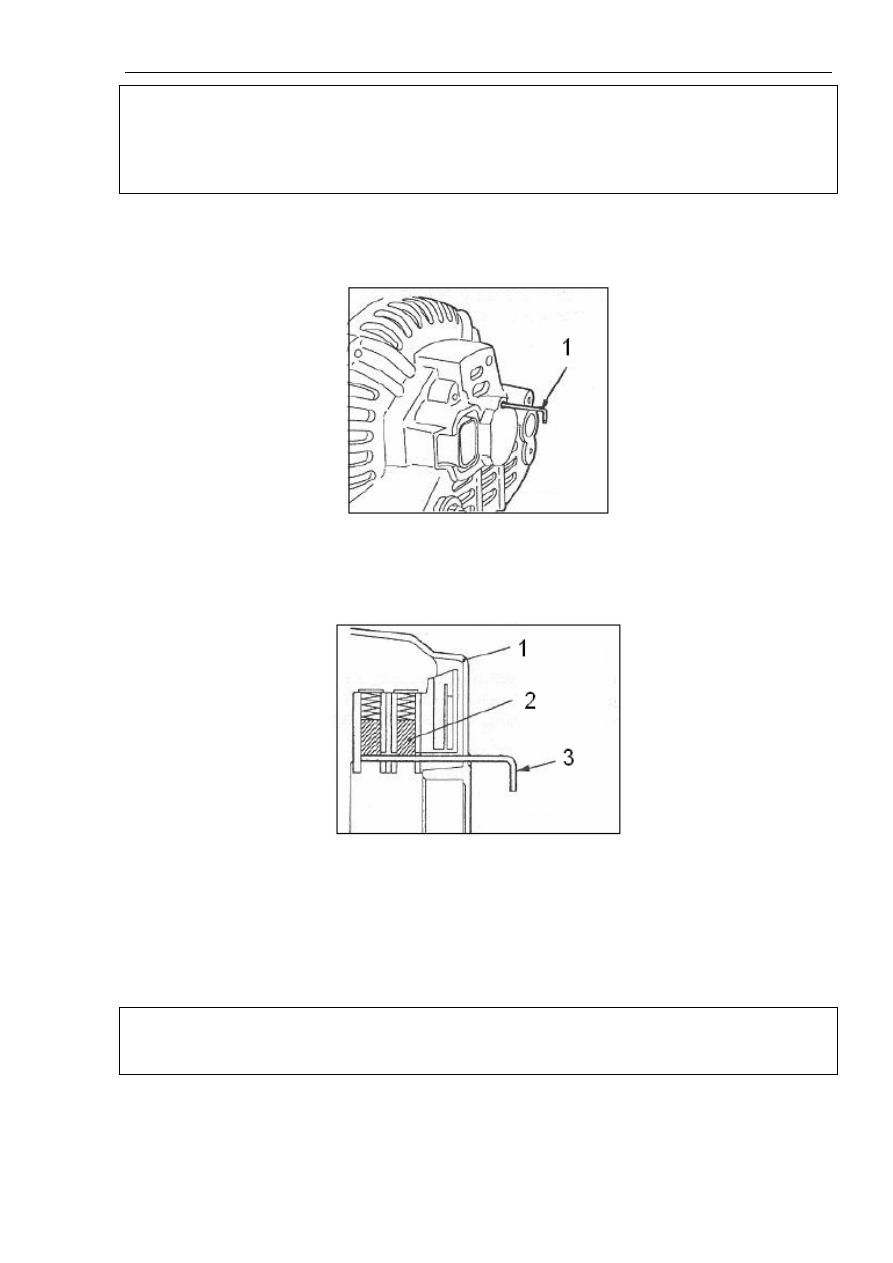

Рисунок 9-37.

Надписи на рисунке: 1. Проволока.



Рисунок 9-38.

Надписи на рисунке: 1. Задняя крышка. 2. Щетка. 3. Проволока.

После установки регулятора в сборе установить щетки, одновременно вставив
металлическую проволоку в отверстие в задней крышке для фиксации щеток.

Внимание:

Проволока фиксирует щетки при установке, что позволяет упростить установку ротора.

(2). Установка ротора (см. рисунок 9-39).

Глава 9. Электрооборудование двигателя



297



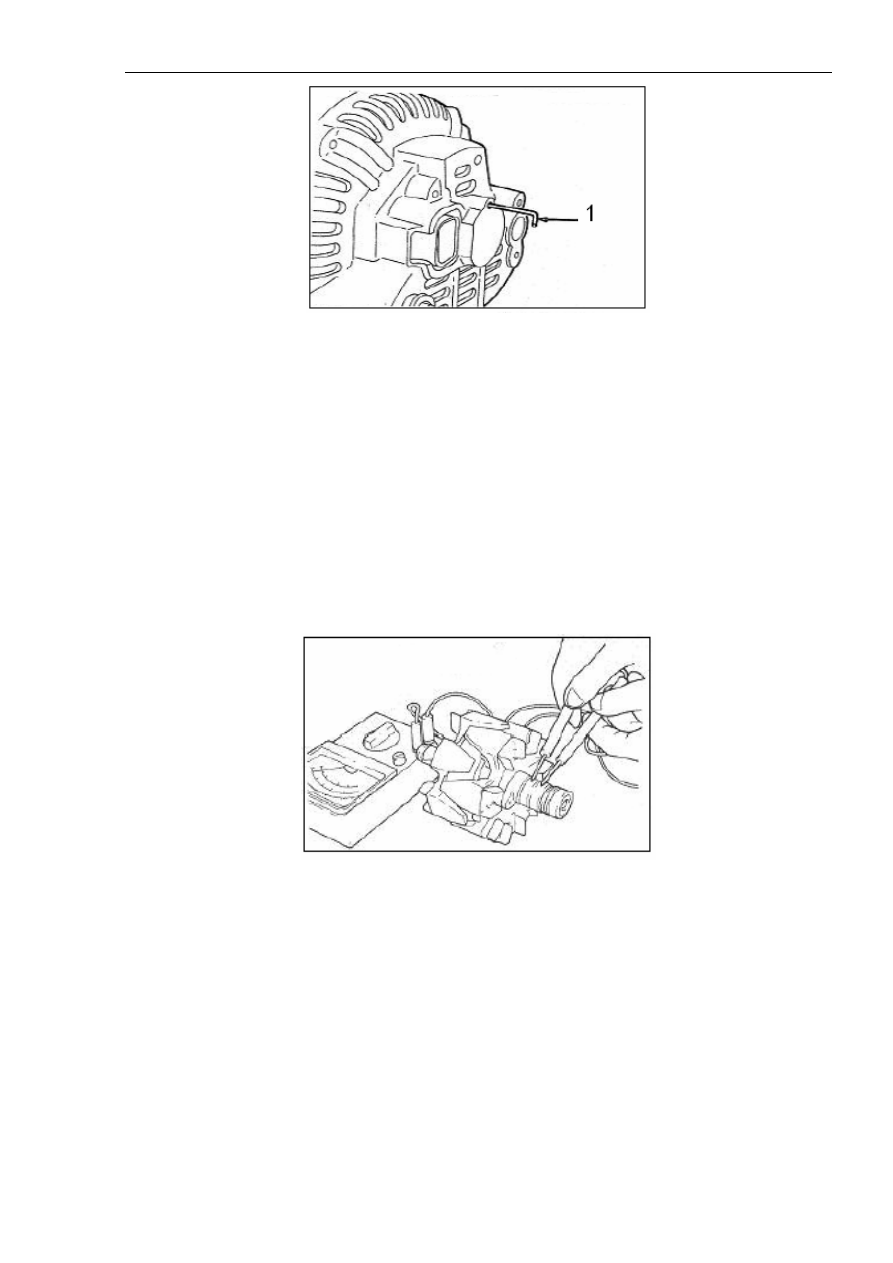

Рисунок 9-39.

Надписи на рисунке: 1. Проволока.

После завершения установки ротора вынуть проволоку, установленную во время
выполнения предыдущей операции для фиксации щеток.

4). Проверка.

(1). Проверка ротора.

1 – проверить проводимость между скользящим кольцом и обмоткой ротора, если
сопротивление значительно отличается от стандартного значения, необходимо заменить
ротор (см. рисунок 9-40).



Рисунок 9-40.

Стандартное значение: 3-5 Ом.

2 – проверить проводимость между скользящим кольцом и металлическим сердечником,
если проводимость присутствует, необходимо заменить ротор (см. рисунок 9-41).

Глава 9. Электрооборудование двигателя



298



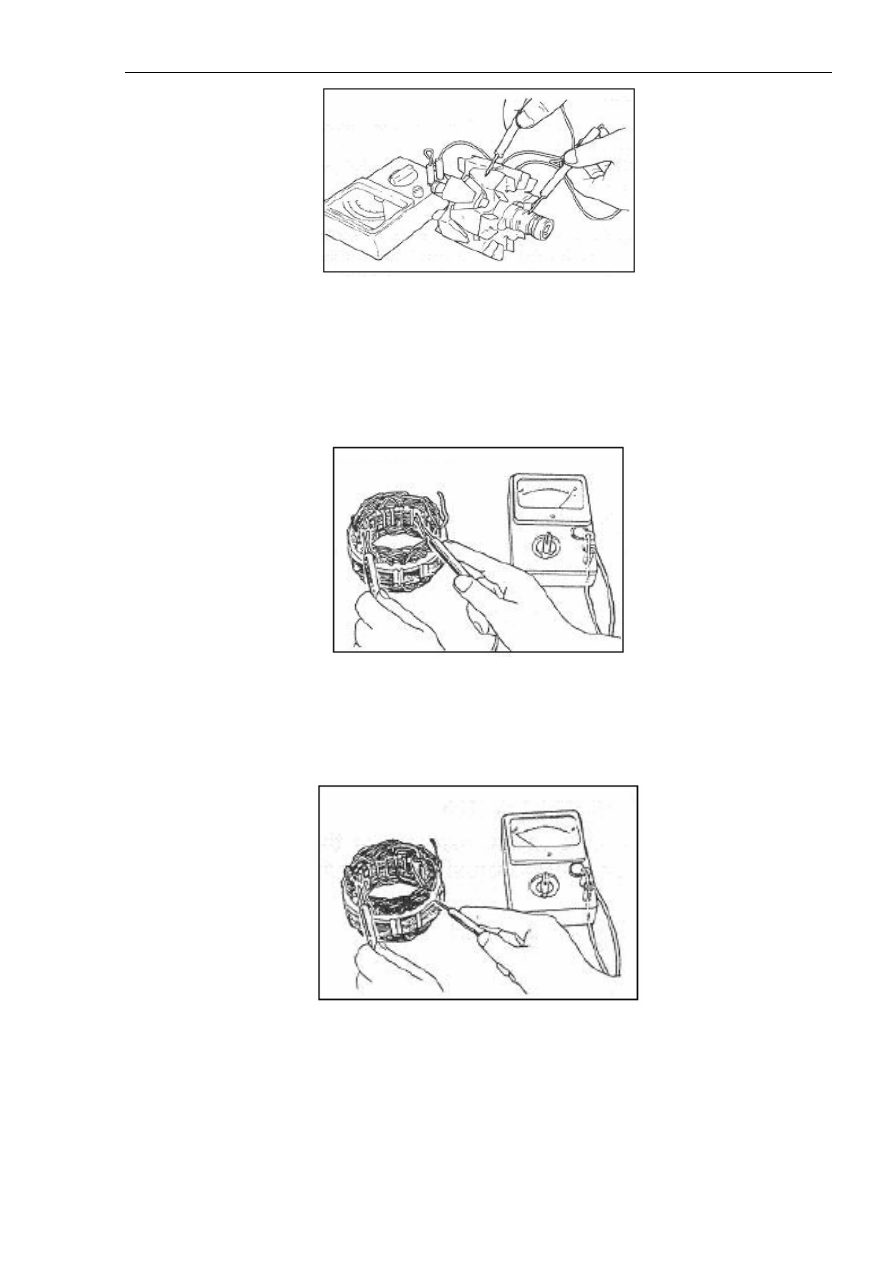

Рисунок 9-41.

(2). Проверка статора.

1 – проверить проводимость выводов обмотки, если проводимость отсутствует,
необходимо заменить статор (см. рисунок 9-42).



Рисунок 9-42.

2 – проверить проводимость между обмоткой и металлическим сердечником, если
проводимость присутствует, необходимо заменить статор (см. рисунок 9-43).



Рисунок 9-43.

(3). Проверка выпрямителя.

1 – проверка пластины радиатора (+): необходимо проверить проводимость между
пластиной радиатора (+) и контактами выводов обмотки статора.
