Надписи на рисунке: 1. Картер блока цилиндров. 2. Кольцевое уплотнение. 3. Впускной
патрубок водяного насоса.

Внимание:

Не наносить консистентную смазку или моторное масло на поверхность кольцевого
уплотнения.

(2). Установка корпуса термостата в сборе.

1. С помощью скребка или кордощетки удалить все посторонние предметы, налипшие на
поверхности прокладки.

2. Равномерно нанести полусухой герметик на монтажную поверхность термостата. Марка
герметика: LT5699.

3. Установить термостат до высыхания герметика (примерно в течение 15 минут).

(3). Соединение верхнего и нижнего шлангов радиатора.

1. Надеть впускной и выпускной шланг на ободок впускного и выпускного штуцера.

2. Совместить монтажные метки на впускном и выпускном шланге с метками на
крепежных хомутах.

7.10. Радиатор.

1. Демонтаж и установка радиатора.

1). Операции, выполняемые до начала демонтажа.

● Слить жидкость из системы охлаждения.

(1). Последовательно снять пробку отверстия для спуска охлаждающей жидкости, крышку
радиатора. Полностью слить охлаждающую жидкость из радиатора, обогревателя салона и
двигателя.

(2). Открутить клапан для спуска охлаждающей жидкости, расположенный на картере
блока цилиндров, полностью слить жидкость из рубашки охлаждения (см. рисунок 7-14).



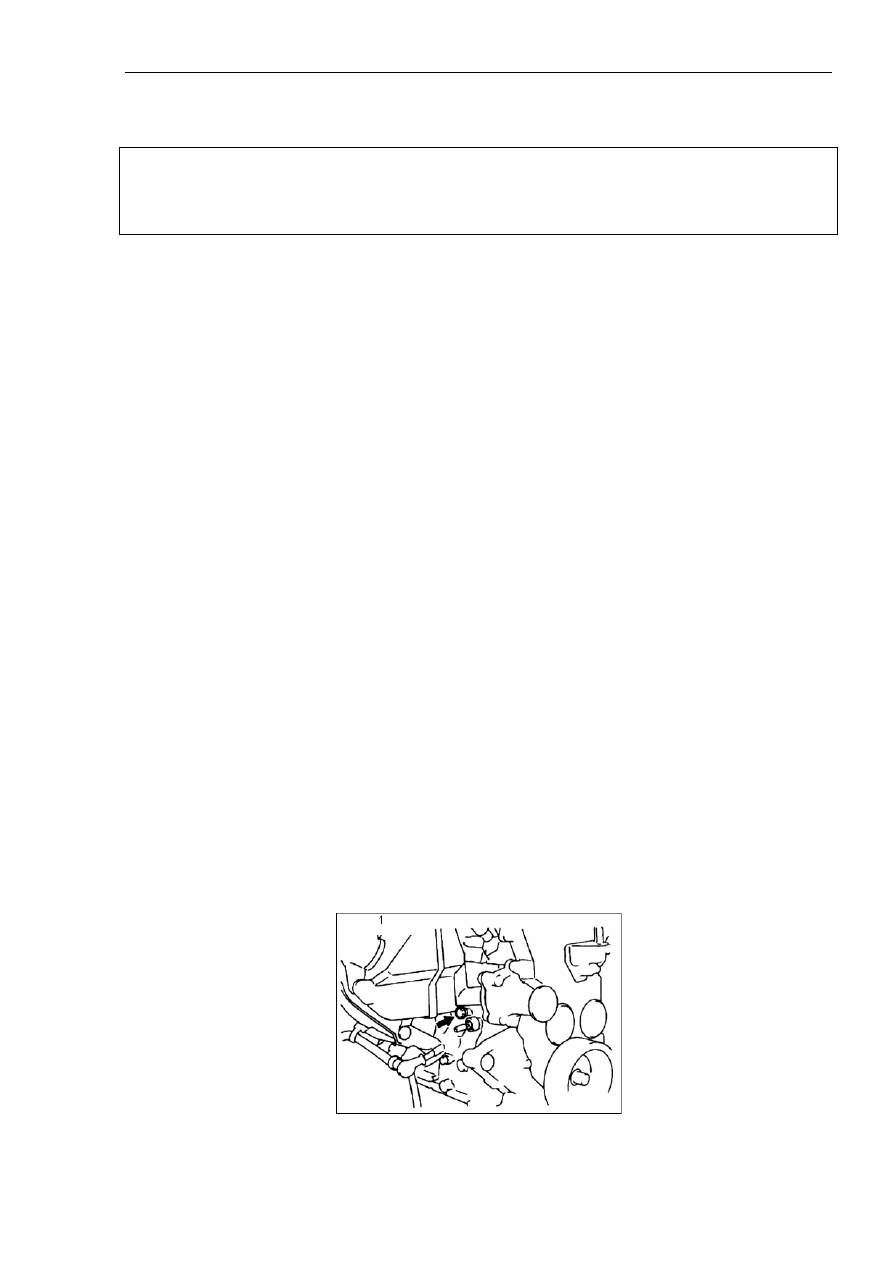

Рисунок 7-14.

Глава 7. Система охлаждения двигателя



260

Надписи на рисунке: 1. Сторона впуска воздуха.

(3). Снять расширительный бачок системы охлаждения, полностью слить охлаждающую
жидкость из бачка.

(4). После завершения слива охлаждающей жидкости залить воду через отверстие
заливной горловины радиатора для промывки системы охлаждения.

(5). Снять нижнюю защитную панель.

(6). Снять воздушный фильтр (см. описание в соответствующей главе).

(7). Снять аккумулятор и монтажную опору аккумулятора.

2). Операции, выполняемые после завершения установки.

(1). Нанести слой герметика на резьбовую поверхность клапана для спуска охлаждающей
жидкости, расположенного на картере блока цилиндров, закрутить клапан до момента
затяжки, регламентированного спецификацией.



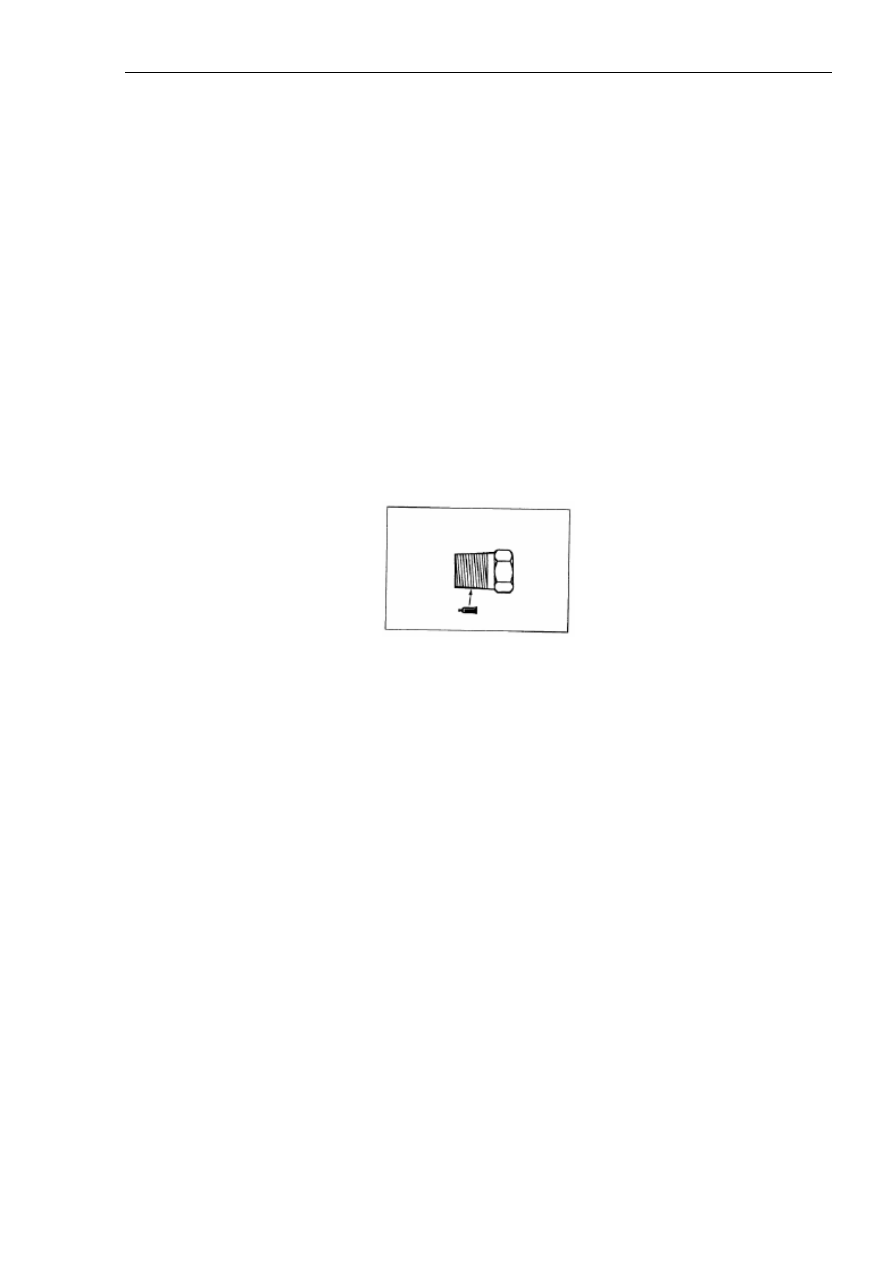

Рисунок 7-15.

Рекомендованный герметик: LT5699.

Перед нанесением нового герметика на резьбовую поверхность клапана тщательно
очистить ее от остатков старого герметика.

Заданный момент затяжки: 40+/-5 Н*м.

(2). Закрутить пробку отверстия для спуска охлаждающей жидкости.

(3). Установить расширительный бачок системы охлаждения.

(4). Залить новую охлаждающую жидкость до уровня основания заливной горловины
радиатора. Также залить жидкость в расширительный бачок до уровня отметки ‘F’ на
корпусе расширительного бачка.

Тип охлаждающей жидкости: тосол марки ‘Freeze Guard’ .

Объем заправки: 7 л.

(5). Установить крышку заливной горловины радиатора.

Глава 7. Система охлаждения двигателя



261

(6). Запустить двигатель и дать ему поработать до тех пор, пока жидкость в системе
охлаждения не нагреется до температуры начала открывания термостата.

(7). Несколько раз разогнать двигатель до высокой частоты вращения без нагрузки, затем
выключить двигатель.

(8). После того, как двигатель остынет, снять крышку заливной горловины радиатора,
долить охлаждающую жидкость в радиатор до уровня основания заливной горловины.
Также долить жидкость в расширительный бачок до уровня отметки ‘F’ на корпусе
расширительного бачка.

(9). Повторно проверить уровень и качество жидкости.

(10). Установить нижнюю защитную панель.

(11). Установить аккумулятор и монтажную опору аккумулятора.

(12). Установить воздушный фильтр.

3). Последовательность демонтажа (см. рисунок 7-16).



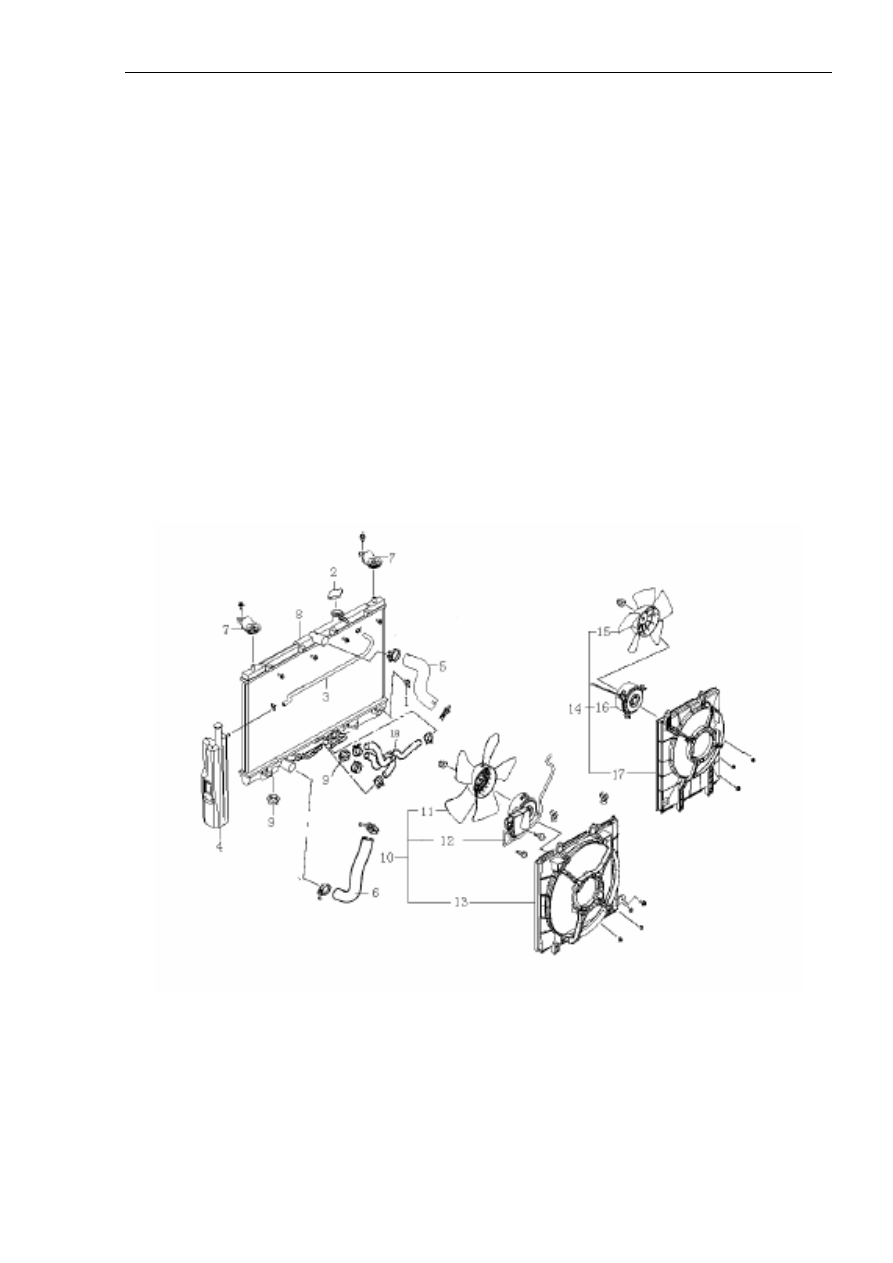

Рисунок 7-16a. Двойная крыльчатка охлаждения

Надписи на рисунке: 3. Резиновый шланг. 5. Верхний шланг радиатора. 7. Верхняя
изоляционная накладка. 10. Электропривод главного вентилятора в сборе. 11. Главный
вентилятор. 12. Электропривод и контроллер главного вентилятора. 13. Наружная рама. 14.
Электропривод дополнительного радиатора в сборе. 15. Дополнительный вентилятор. 16.

Глава 7. Система охлаждения двигателя



262

Электропривод дополнительного вентилятора. 17. Наружная рама дополнительного
вентилятора. 18. Шланг охлаждения трансмиссионной жидкости в сборе.



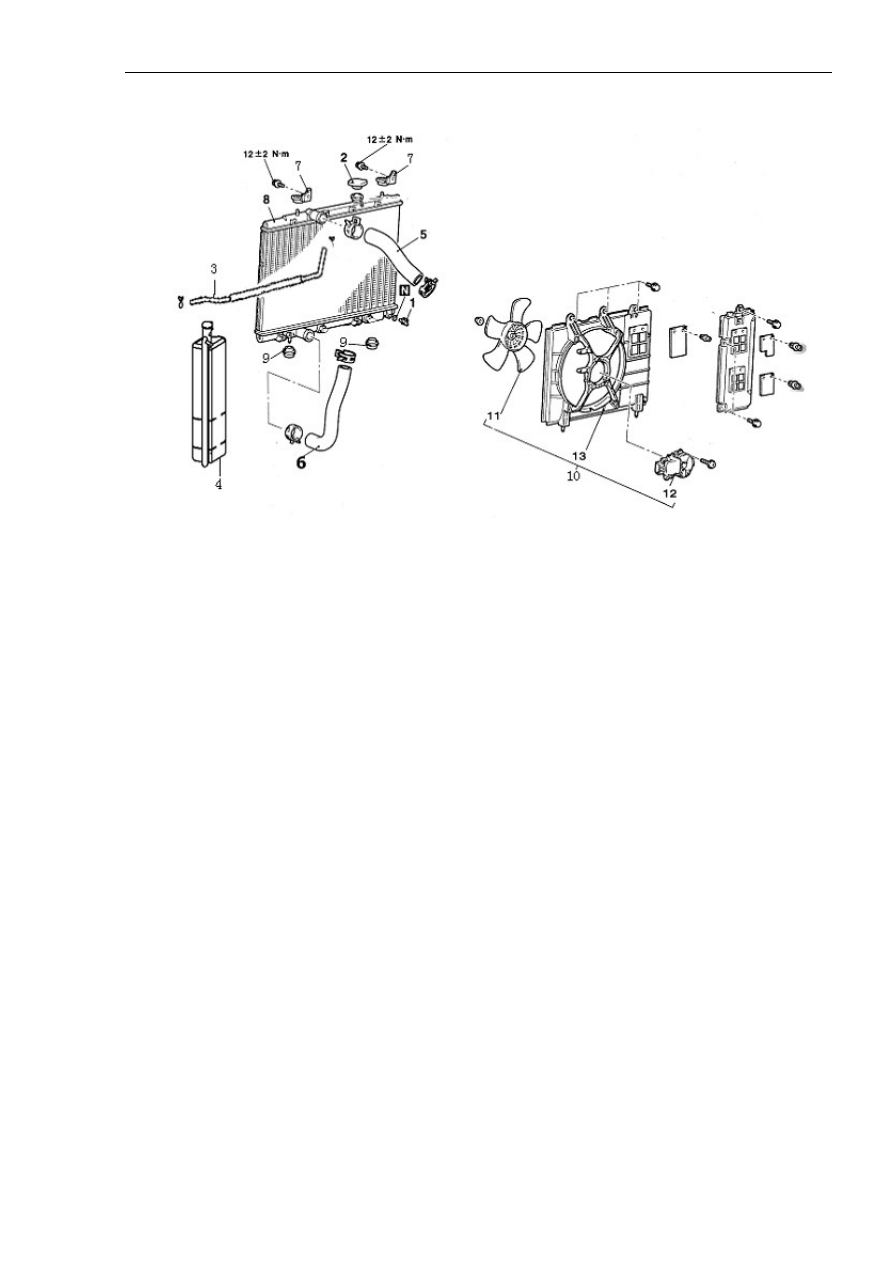

Рисунок 7-16b. Одна крыльчатка охлаждения.

Надписи на рисунке: 1. Пробка сливного отверстия радиатора. 2. Крышка радиатора. 3.
Гибкий шланг расширительного бачка. 4. Расширительный бачок системы охлаждения. 5.
Впускной патрубок радиатора. 6. Выпускной патрубок радиатора. 7. Верхний кронштейн в
сборе. 8. Радиатор в сборе. 9. Нижний амортизатор. 10. Крыльчатка вентилятора с
электронным управлением в сборе.

2. Демонтаж и установка крыльчатки вентилятора с электронным
управлением в сборе.

Последовательность демонтажа и установки крыльчатки вентилятора с электронным
управлением в сборе показана на рисунке 7-16 (см. выше).

Надписи на рисунке: 3. Гибкий шланг расширительного бачка. 5. Впускной патрубок
радиатора. 7. Верхний кронштейн в сборе. 10. Крыльчатка вентилятора с электронным
управлением в сборе. 11. Крыльчатка. 12. Электропривод и контроллер вентилятора. 13.
Наружная рама.

3. Основные моменты демонтажа.

Демонтаж впускного и выпускного патрубков радиатора.

Перед разборкой нанести монтажные метки совмещения на впускной и выпускной
патрубки и хомуты.

4. Основные моменты установки.

Установка впускного и выпускного патрубков радиатора.

Надеть впускной и выпускной патрубки на ободки штуцеров радиатора и двигателя,
совместить монтажные метки на патрубках и хомутах.
