Глава 6. Система подачи топлива в двигатель



243

3). Отсоединить разъем кабельной шины, топливные трубки и гибкие топливные шланги
(см. рисунок 6-6).

4). Открутить монтажные гайки, снять топливные трубки и неразборный электрический
насос подачи топлива.

5). Снять с неразборного топливного насоса топливный фильтр (см. рисунок 6-7).

6). Установить новый топливный фильтр.

Внимание:

Перед установкой топливного фильтра смочить в неэтилированном бензине защитное
кольцо и кольцевое уплотнение во избежание повреждения деталей при установке.



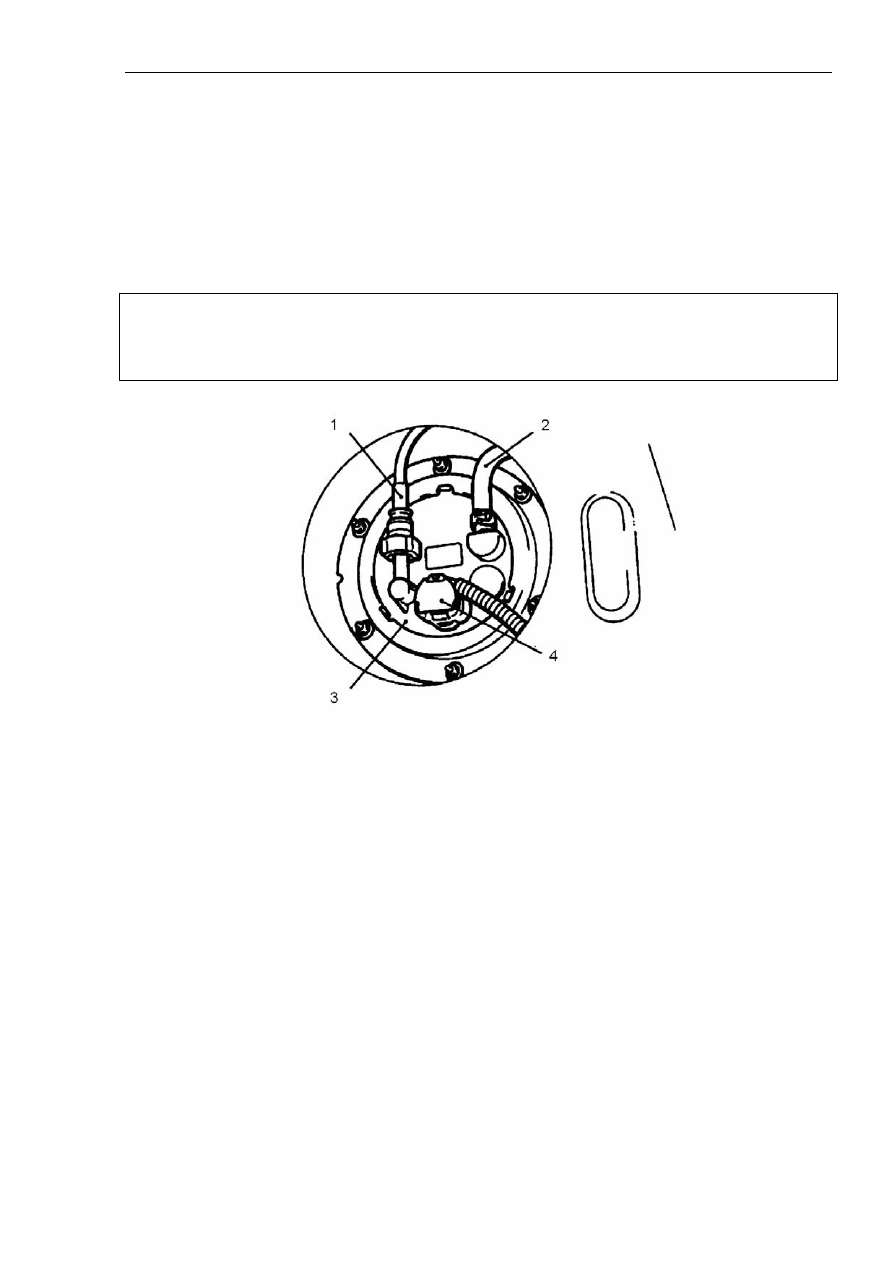

Рисунок 6-6.

Надписи на рисунке: 1. Возвратная топливная трубка высокого давления. 2. Гибкий
топливный шланг. 3. Насос подачи топлива с электроприводом. 4. Гнездо разъема
кабельной шины.

Глава 6. Система подачи топлива в двигатель



244



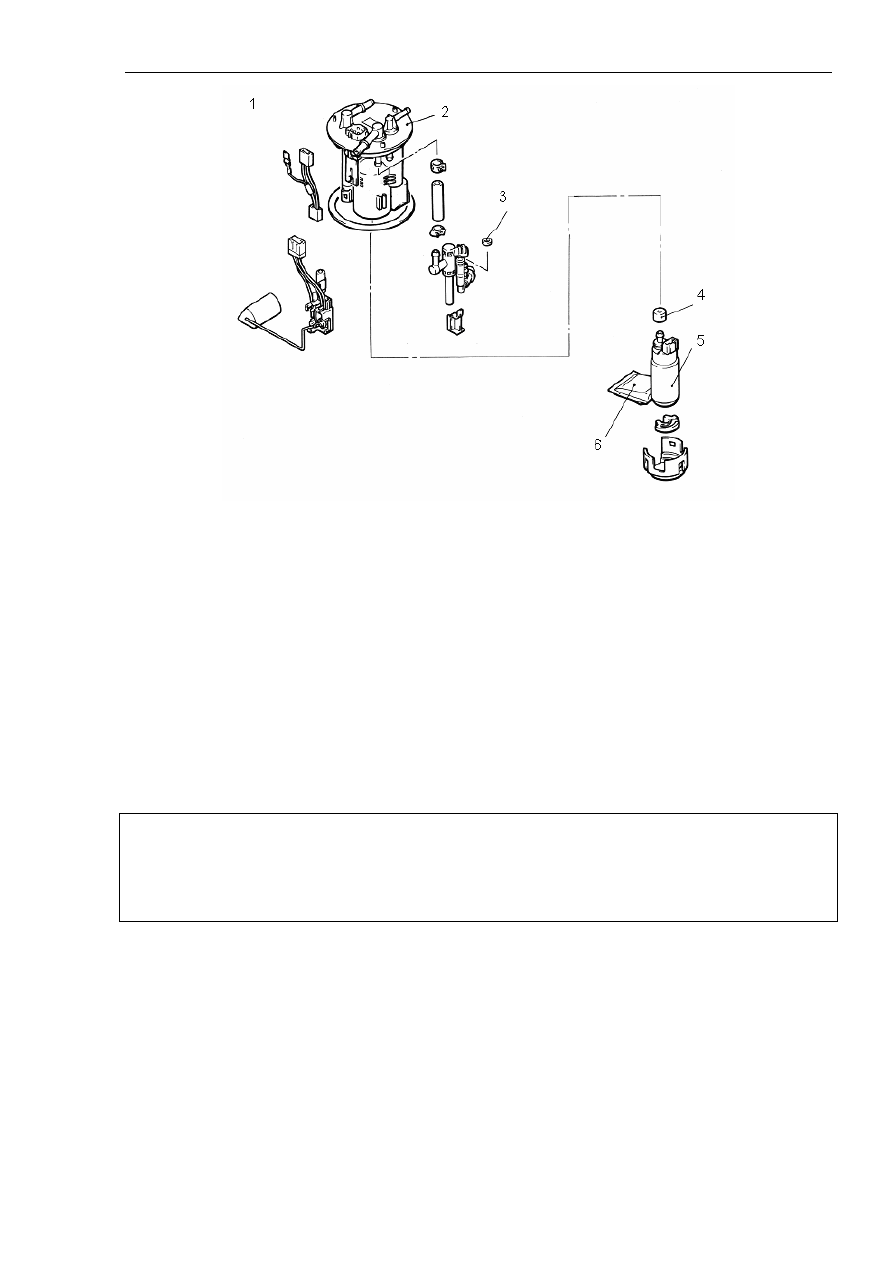

Рисунок 6-7.

Надписи на рисунке: 1. Насос подачи топлива с электроприводом. 2. Топливный фильтр
(заменяемый). 3. Кольцевое уплотнение. 4. Защитное кольцо. 5. Насос подачи топлива. 6.
Впускной топливный фильтр (не заменяется).

7). Установить топливные трубки и неразборный насос подачи топлива с
электроприводом, затем закрутить монтажные гайки до заданного момента затяжки.

Момент затяжки: 2,5+/-0,4 Н*м.

8). Подсоединить гибкие топливные шланги, топливные трубки и разъем кабельной шины
(см. рисунок 6-6).

Внимание:

После подсоединения топливной трубки или шланга высокого давления слегка потянуть
его в направлении, обратном установке, убедившись в надежности крепления. Кроме того,
проверить зазор, который должен составлять примерно 3 мм (см. рисунок 6-8).

Глава 6. Система подачи топлива в двигатель



245



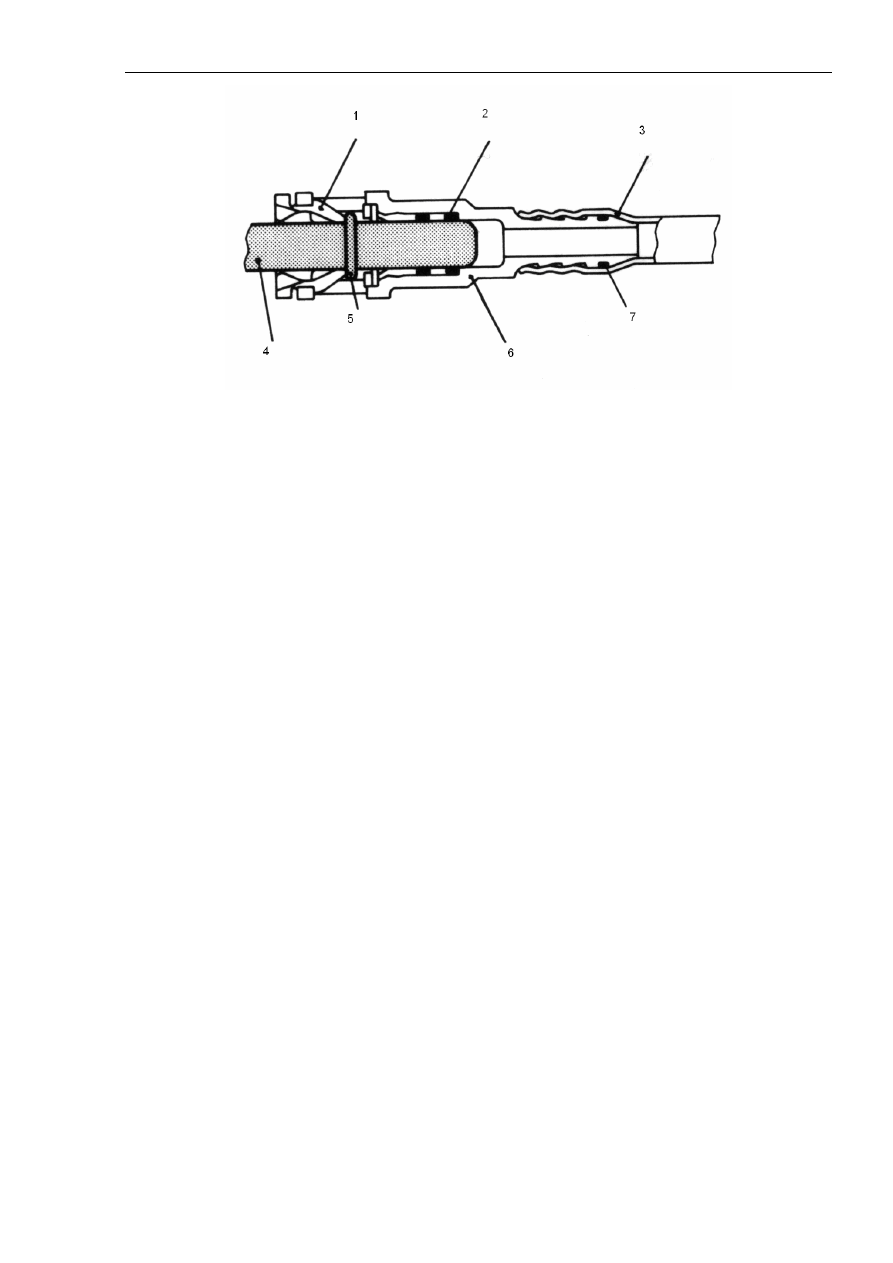

Рисунок 6-8.

Надписи на рисунке: 1. Зажимное кольцо. 2. Кольцевое уплотнение. 3. Нейлоновая трубка.
4. Главная трубка. 5. Трубка с фланцевым штуцером на двух концах. 6. Соединение. 7.
Кольцевое уплотнение.

9). Установить крышку эксплуатационного люка.

10). Уложить на место покрытие пола, затем установить задние кресла.



Глава 7. Система охлаждения двигателя



246

Глава 7. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

7.1. Стандартные параметры для ремонта и технического
обслуживания.

Стандартные параметры для ремонта и технического обслуживания приведены в таблице 7-1.

Таблица 7-1.

Пункт

Стандартное

значение

Предельно допустимое

эксплуатационное значение

Давление открывания клапана крышки радиатора (кПа) 74…103

64

Температура начала открывания клапана термостата (°C)

82±1,5

-

Температура полного открывания клапана термостата
(°C)

95 -

Величина полного хода открывания термостата (мм)

Не менее 8,5

-



7.2. Охлаждающая жидкость.

Тип и объем охлаждающей жидкости приведены в таблице 7-2.

Таблица 7-2.

Пункт

Марка жидкости

Объем

(л)

Объем заправки охлаждающей
жидкостью (включая
расширительный бачок)

Freeze Guard производства  или тосол G48-24

производства химической производственной фирмы

«Дэлянь», г. Чанчунь

7,0



7.3. Герметики.

Применяемые герметики перечислены в таблице 7-3.

Таблица 7-3.

Место применения

Марка

Водяной насос
Корпус термостата в сборе

Клей-герметик LT5699 (используется 150 г)



7.4. Специальный ремонтный инструмент.

Перечень специального ремонтного инструмента приведен в таблице 7-4.
