Глава 4. Двигатель
87
f. Нанести на болте метку краской на угловом расстоянии 90°-100° от метки, нанесенной
на гайке.
g. Закрутить гайки дополнительно до совмещения меток на верхней стороне гаек с
метками на болтах.
Внимание:
1. Если угол дополнительного закручивания гайки будет менее 90°, не будет обеспечено
необходимое прижимное усилие крышки шатуна.
Если угол дополнительного закручивания гайки превысил 94°, необходимо полностью
открутить гайку и повторно выполнить всю процедуру установки.

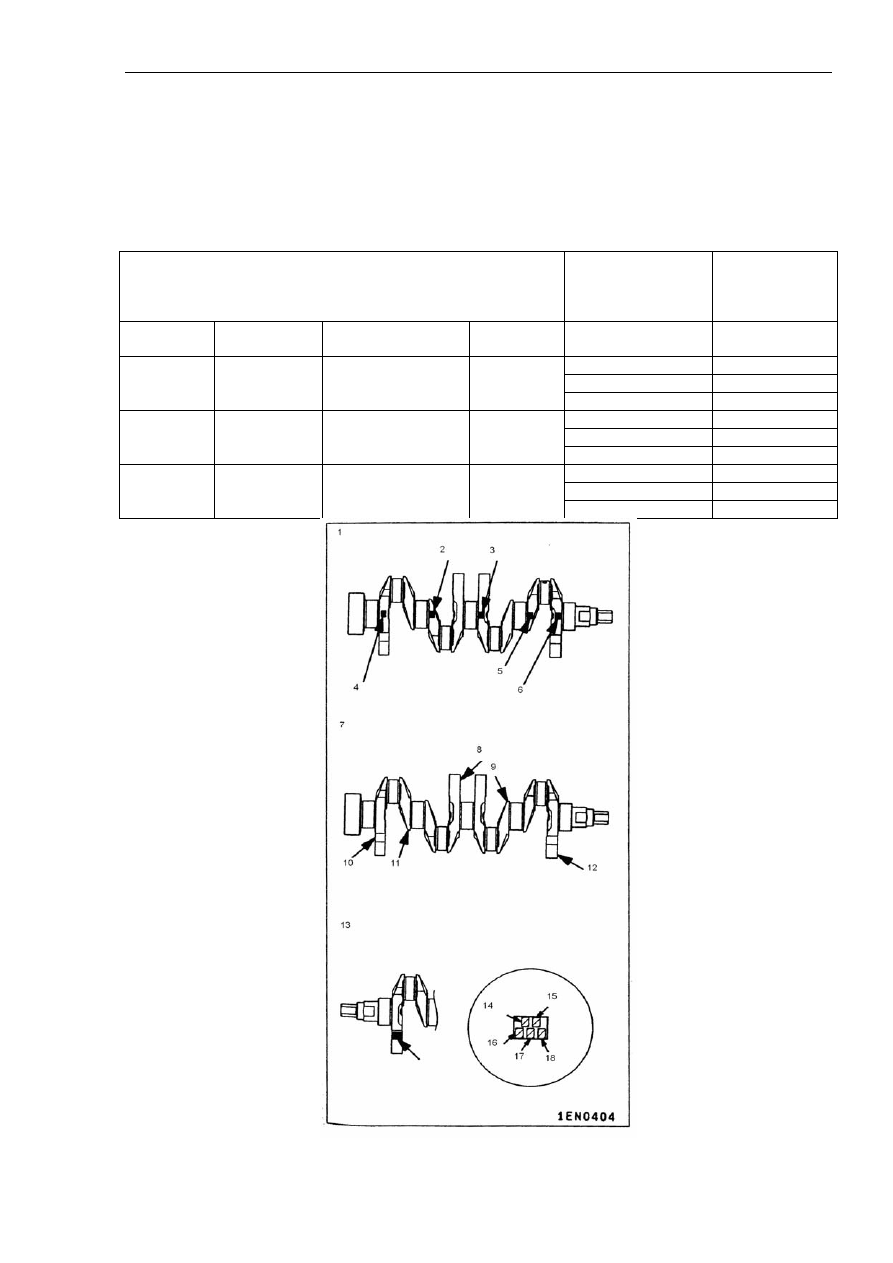

10). Коленчатый вал и картер блока цилиндров.

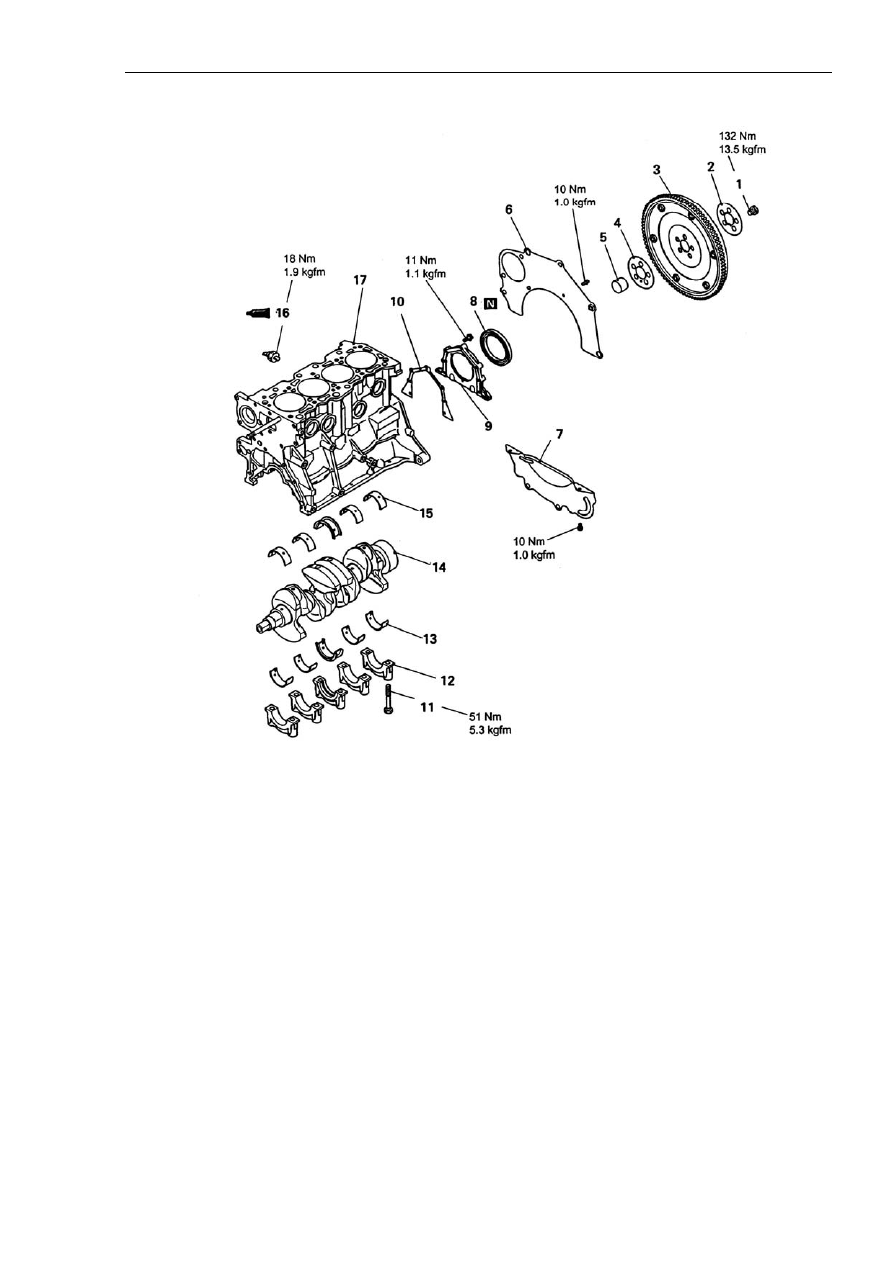

Последовательность демонтажа и сборки для двигателей, оборудованных электронной
системой управления впрыском топлива фирмы Mitsubishi, показана на рисунке 4-62a, для
двигателей, оборудованных электронной системой управления впрыском топлива фирмы
United Electric Controls – на рисунке 4-62b.

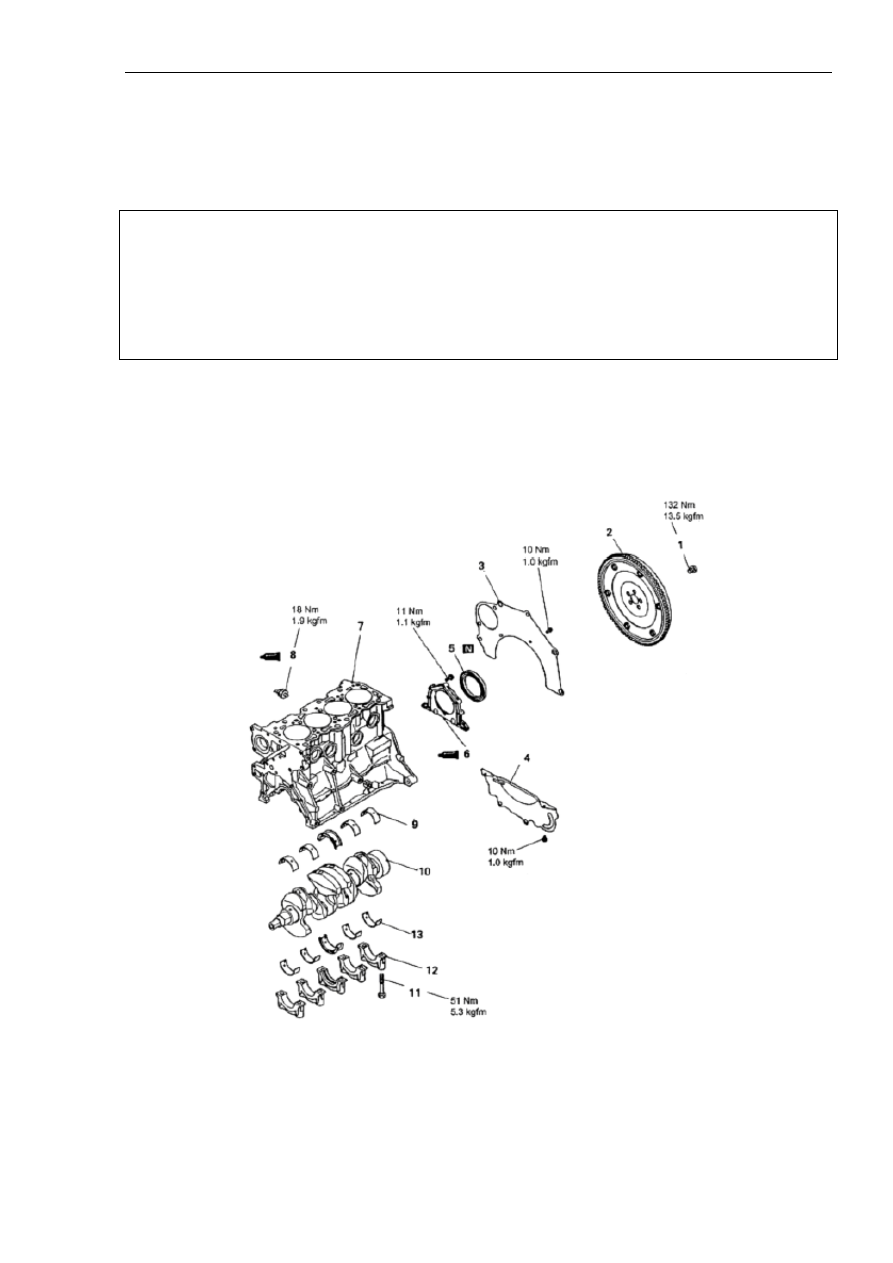

Рисунок 4-62a.
Надписи на рисунке (последовательность демонтажа): 1. Болт маховика. 2. Маховик. 3.
Задняя пластина. 4. Крышка колоколообразного кожуха. 5. Задний сальник. 6. Корпус

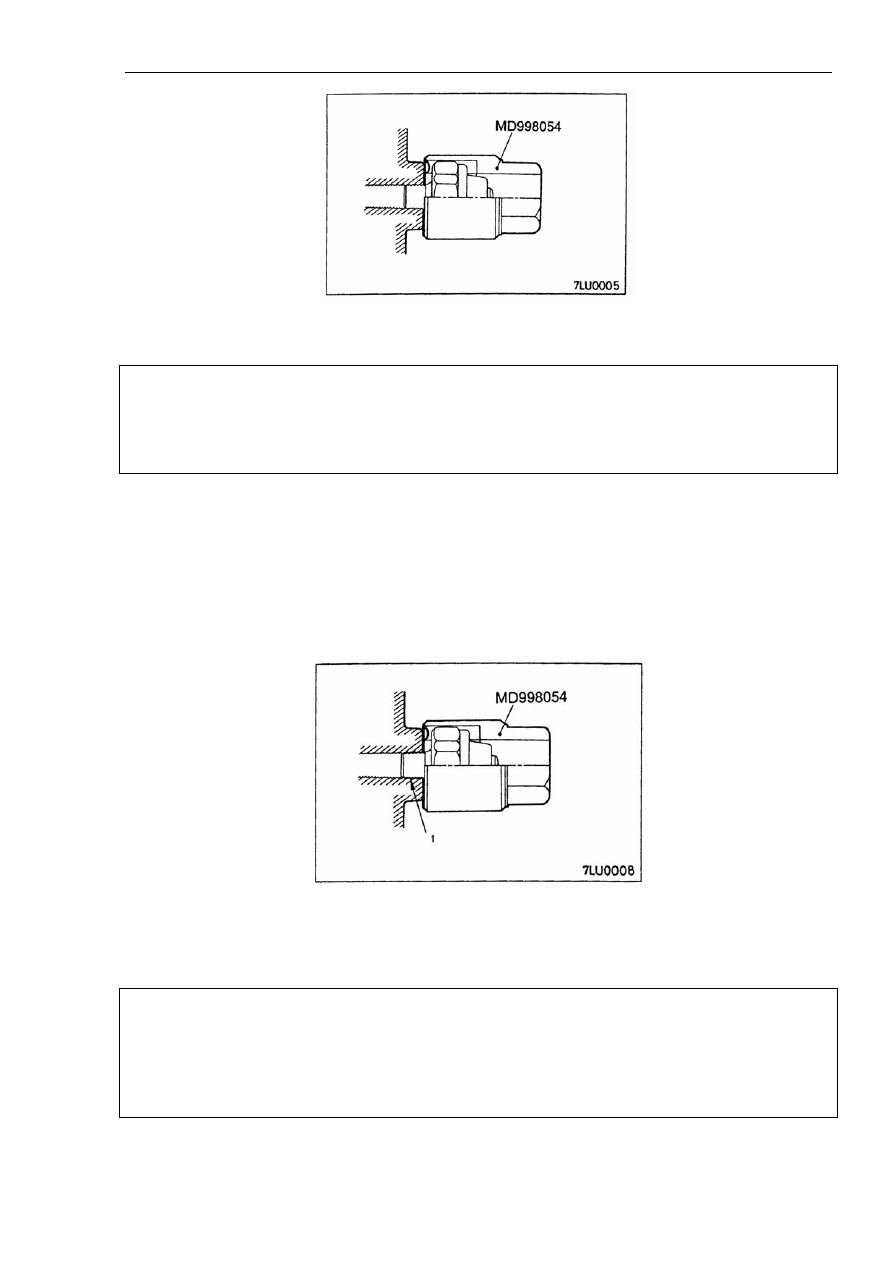

заднего сальника. 7. Картер блока цилиндров. 8. Переключатель давления моторного
масла. 9. Подшипник коленчатого вала (верхний). 10. Коленчатый вал. 11. Болт крышки
подшипника. 12. Крышка подшипника. 13. Подшипник коленчатого вала (нижний).
