Hafei Princip. Руководство - часть 15

Глава 4. Двигатель



67



Рисунок 4-26.

7). Головка блока цилиндров и газораспределительные клапаны.

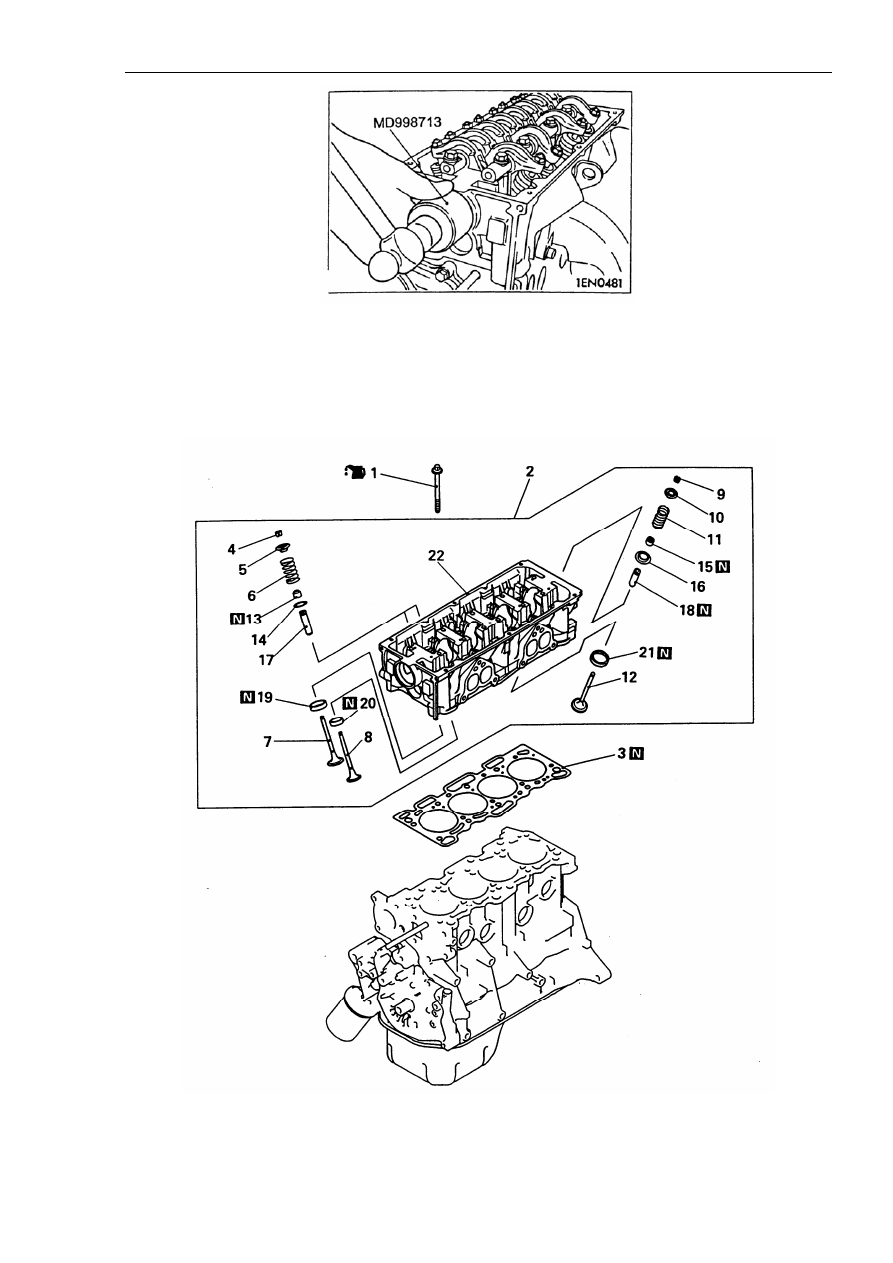

Последовательность демонтажа показана на рисунке 4-27:



Рисунок 4-27.



Глава 4. Двигатель



68

Надписи на рисунке (последовательность демонтажа): 1. Болт головки блока цилиндров.
2. Головка блока цилиндров в сборе. 3. Прокладка головки блока цилиндров. 4. Зажим. 5.
Гнездо пружины газораспределительного клапана. 6. Пружина газораспределительного
клапана. 7. Впускной газораспределительный клапан (главный). 8. Впускной
газораспределительный клапан (вспомогательный). 9. Зажим. 10. Гнездо пружины
газораспределительного клапана. 11. Пружина газораспределительного клапана. 12.
Выпускной газораспределительный клапан. 13. Сальник штока газораспределительного
клапана. 14. Гнездо пружины газораспределительного клапана. 15. Сальник штока
газораспределительного клапана. 16. Гнездо пружины газораспределительного клапана.
17. Направляющая втулка впускного газораспределительного клапана. 18. Направляющая
втулка выпускного газораспределительного клапана. 19. Гнездо впускного
газораспределительного клапана (основного). 20 Гнездо впускного
газораспределительного клапана (вспомогательного). 21. Гнездо выпускного
газораспределительного клапана. 22. Головка блока цилиндров.

* Важнейшие моменты демонтажа.

(1). Демонтаж болтов головки блока цилиндров.

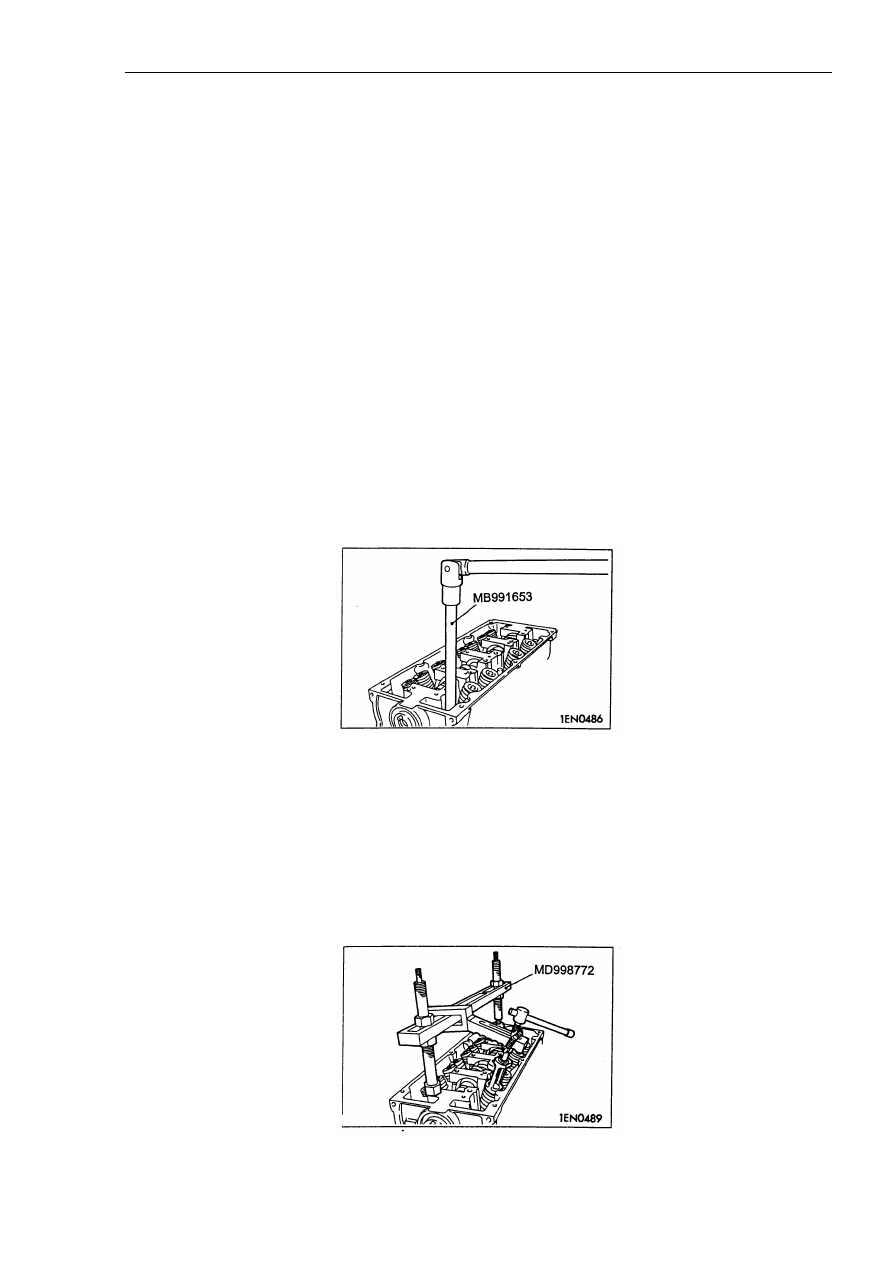

Как показано на рисунке 4-28, открутить болты головки блока цилиндров с помощью
специального инструмента.



Рисунок 4-28.

(2). Демонтаж зажима.

Нанести метки на снятые газораспределительные клапаны, пружины и другие детали с
указанием номера цилиндра и монтажного положения для упрощения последующей
сборки и во избежание ошибок при установке. Разложить снятые детали в
соответствующем порядке в надежном месте (см. рисунки 4-29, 4-30).



Рисунок 4-29.

Глава 4. Двигатель



69

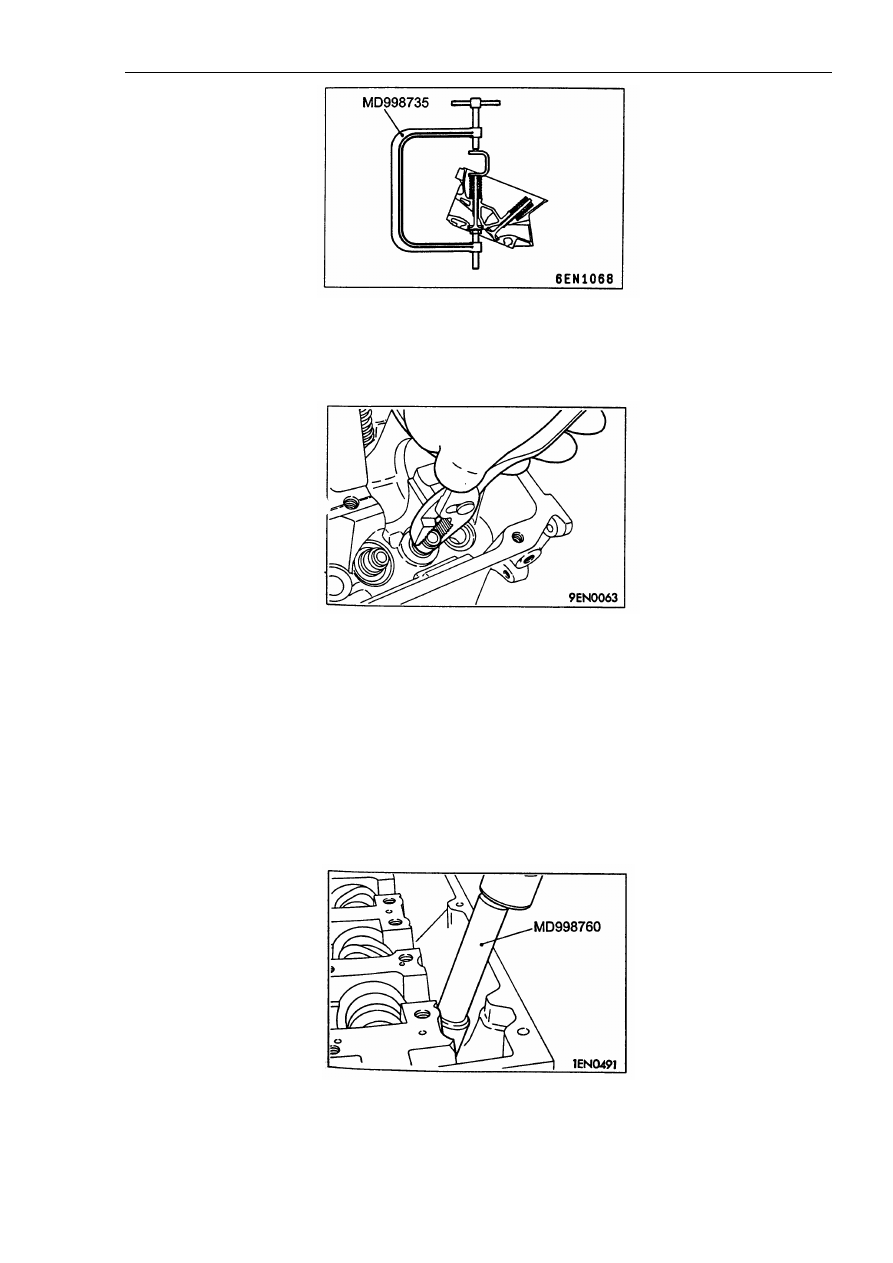

Рисунок 4-30.

(3). Демонтаж сальника штока газораспределительного клапана (см. рисунок 4-31).



Рисунок 4-31.

* Важнейшие моменты монтажа.

(1). Установка сальника штока газораспределительного клапана.

a. Установить гнездо клапанной пружины.

b. Установить новый сальник штока газораспределительного клапана с помощью
специального ремонтного инструмента, показанного на рисунке 4-32.



Рисунок 4-32.



Глава 4. Двигатель



70

Внимание:

1. Снятые сальники газораспределительных клапанов не подлежат повторному
использованию.

2. При установке сальника штока газораспределительного клапана использовать только
предназначенный для этого специальный ремонтный инструмент. Неправильная
установка сальника может привести к утечке масла через направляющую втулку
газораспределительного клапана.

(2). Установка пружины газораспределительного клапана.

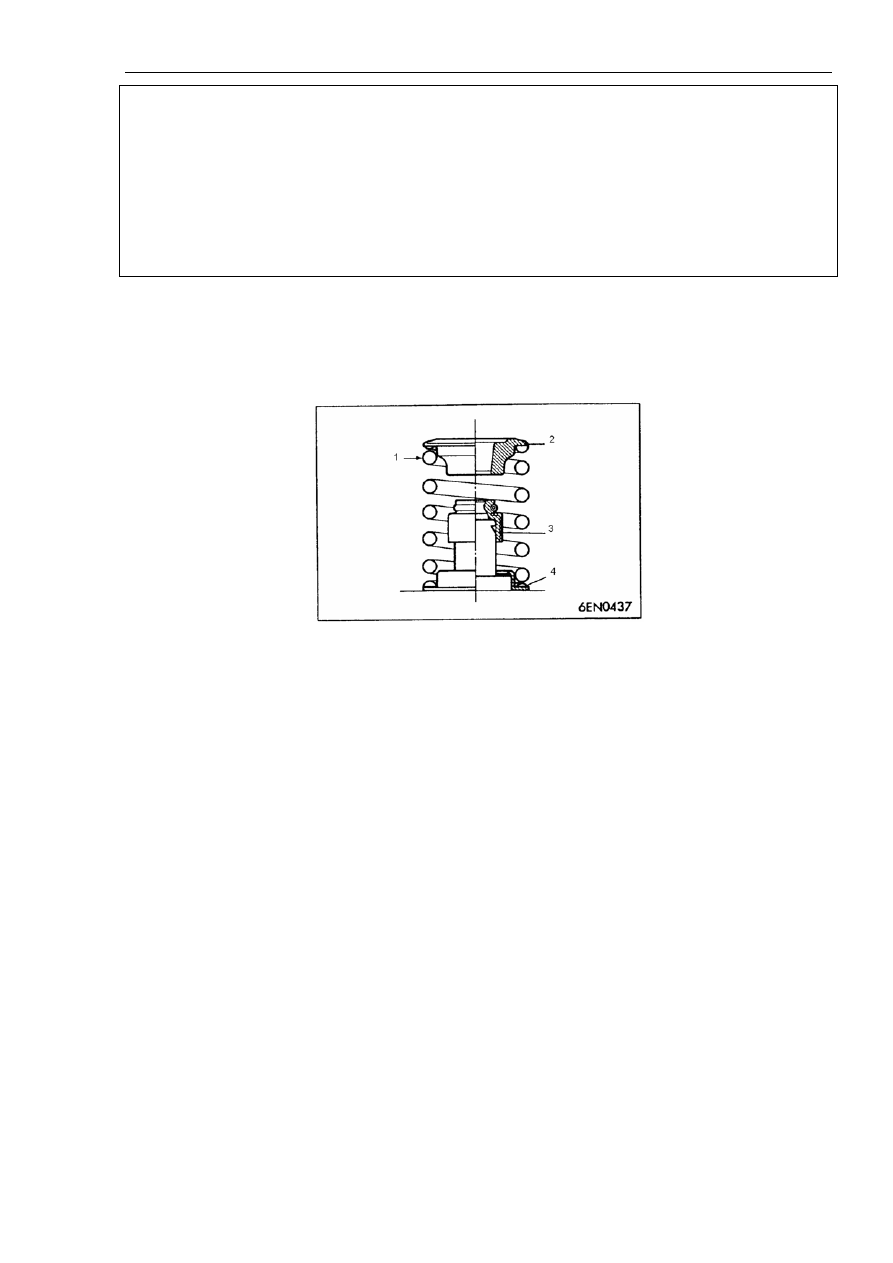

При установке клапанной пружины обратить внимание на то, что ее окрашенный конец
должен быть расположен со стороны коромысла, как показано на рисунке 4-33.



Рисунок 4-33.

Надписи на рисунке: 1. Окрашенный конец пружины. 2. Гнездо клапанной пружины. 3.
Сальник штока газораспределительного клапана. 4. Гнездо клапанной пружины.

Значения цветных меток, нанесенных краской:

Пружины впускных газораспределительных клапанов: оранжевый цвет.

Пружины выпускных газораспределительных клапанов: желтый цвет.

(3). Установка зажима (см. рисунки 4-29, 4-30).

(4). Установка болтов головки блока цилиндров.

a. Перед повторным использованием болтов головки блока цилиндров измерить их
фактическую длину, которая не должна превышать значение, регламентированное
спецификацией. Если длина болтов превышает указанное значение, необходимо заменить
болты.

Предельно допустимое значение: 103,2 мм.

b. Установить прокладку, как показано на рисунке 4-34.
