Глава 4. Двигатель



63

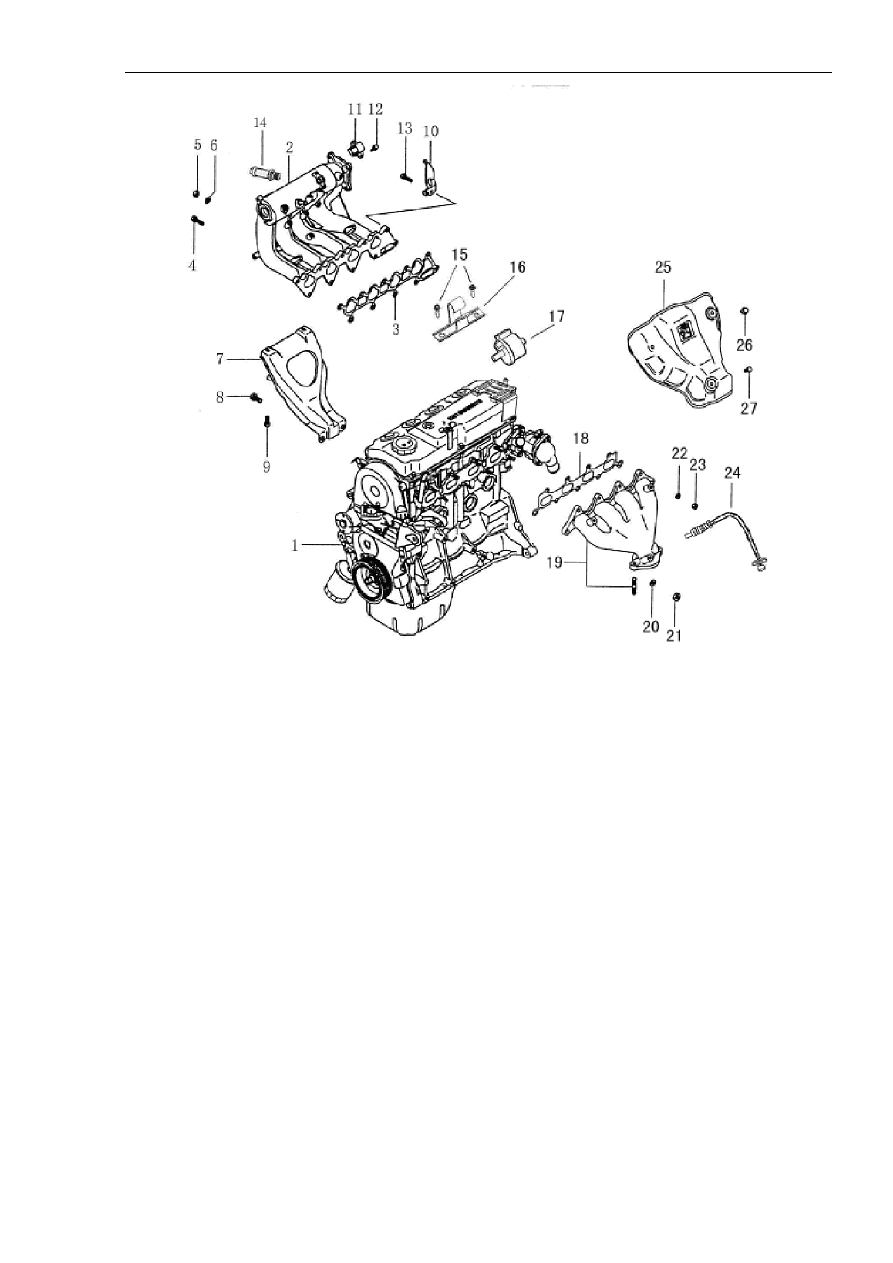

Рисунок 4-23b.

Надписи на рисунке: 1. Двигатель. 2. Впускной газовый коллектор. 3. Прокладка
впускного газового коллектора. 4. Наборный болт. 5. Гайка. 6. Пружинная прокладка. 7.
Кронштейн впускного коллектора. 8. Наборный болт. 9. Наборный болт. 10. Серьга
подвески двигателя. 11. Датчик температуры и давления воздуха на впуске. 12. Наборный
болт. 13. Наборный болт. 14. Приемная насадка вакуумного усилителя. 15. Наборный
болт. 16. Кронштейн электромагнитного промывочного клапана угольного цилиндра. 17.
Электромагнитный промывочный клапан угольного цилиндра. 18. Прокладка выпускного
газового коллектора. 19. Выпускной газовый коллектор. 20. Плоская прокладка. 21. Гайка.
22. Плоская прокладка. 23. Гайка. 24. Датчик кислорода. 25. Теплозащитный кожух
выпускного газового коллектора. 26. Фланцевый болт. 27. Наборный болт.

Глава 4. Двигатель



64

6). Коромысла и распределительный вал.



Последовательность демонтажа и сборки для двигателей, оборудованных электронной
системой управления впрыском топлива фирмы Mitsubishi, показана на рисунке 4-24a, для
двигателей, оборудованных электронной системой управления впрыском топлива фирмы
United Electric Controls – на рисунке 4-24b.

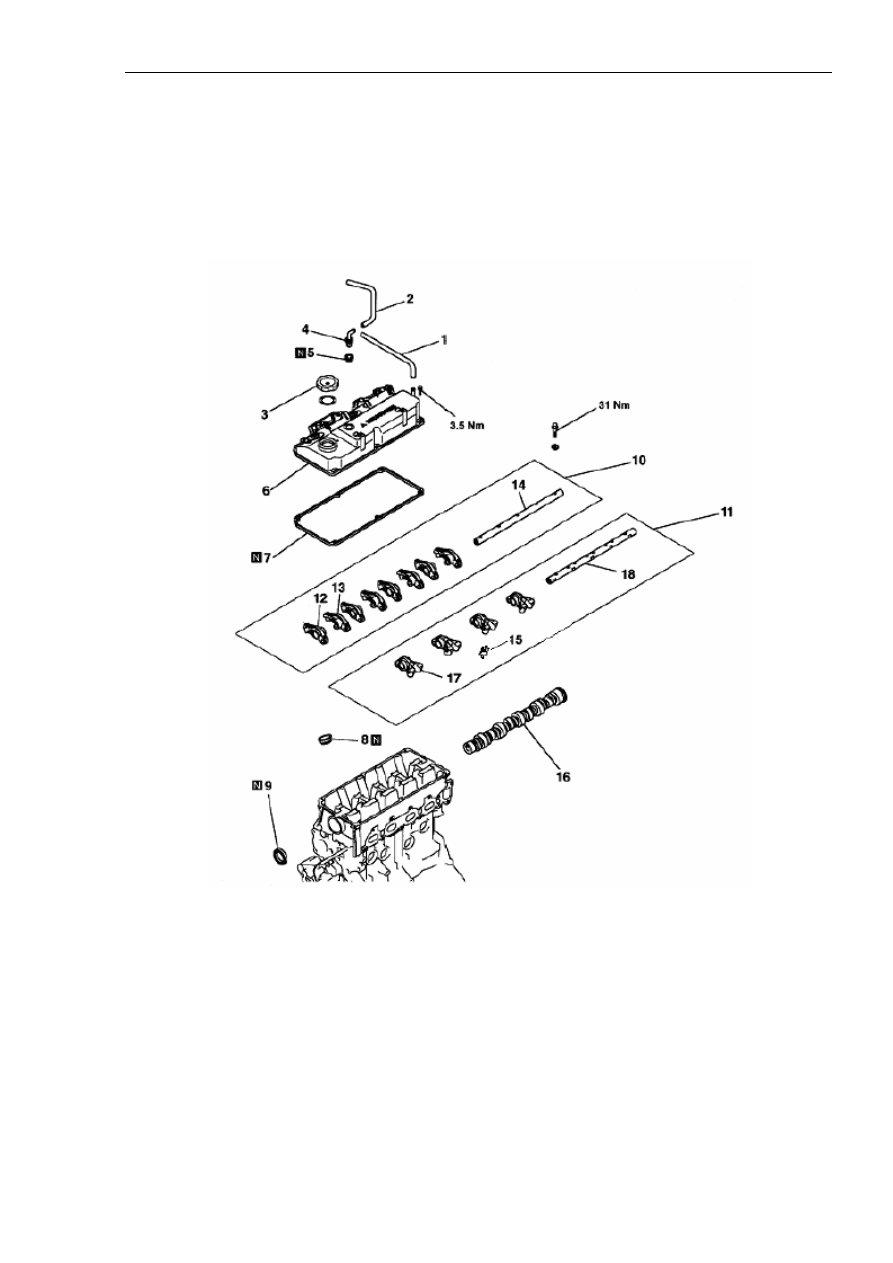

Рисунок 4-24a.

Надписи на рисунке. 1. Впускной воздушный гибкий шланг. 2. Впускной воздушный
гибкий шланг. 3. Крышка смазочного отверстия для моторного масла. 4. Клапан
принудительной вентиляции картера. 5. Прокладка клапана принудительной вентиляции
картера. 6. Кожух коромысла. 7. Прокладка кожуха коромысла. 8. Сальник. 9. Сальник. 10.
Коромысло и вал коромысла в сборе (впускные клапаны). 11. Коромысло и вал коромысла
в сборе (выпускные клапаны). 12. Коромысло B. 13. Коромысло A. 14. Вал коромысла. 15.
Усилитель гидравлического давления. 16. Распределительный вал. 17. Коромысло C. 18.
Вал коромысла.



Глава 4. Двигатель



65

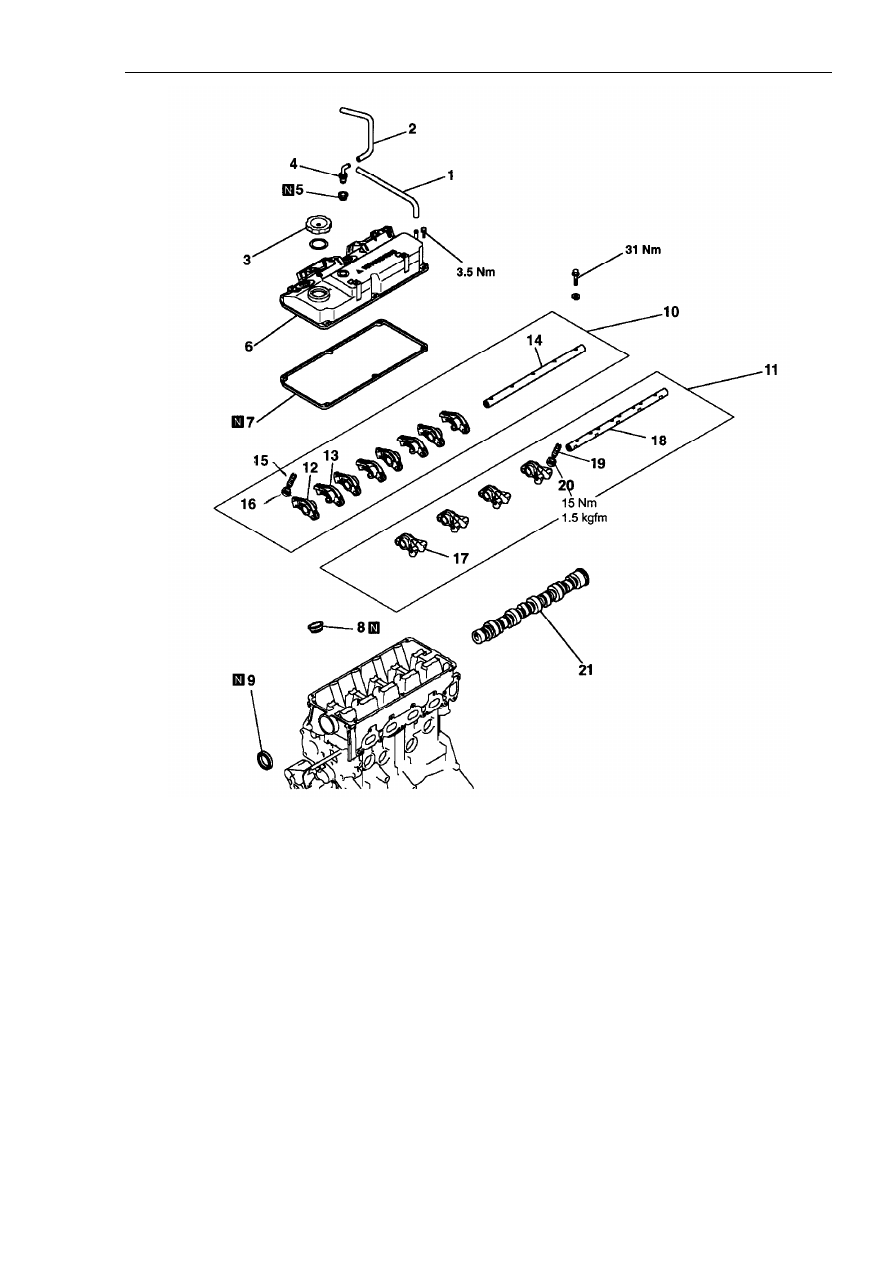

Рисунок 4-24b.

Надписи на рисунке. 1. Впускной воздушный гибкий шланг. 2. Гибкий шланг
принудительной вентиляции картера. 3. Крышка смазочного отверстия для моторного
масла. 4. Клапан принудительной вентиляции картера. 5. Прокладка клапана
принудительной вентиляции картера. 6. Кожух коромысла. 7. Прокладка кожуха
коромысла. 8. Сальник. 9. Сальник. 10. Коромысло и вал коромысла в сборе (впускные
клапаны). 11. Коромысло и вал коромысла в сборе (выпускные клапаны). 12. Коромысло
B. 13. Коромысло A. 14. Вал коромысла. 15. Регулировочный винт. 16. Гайка. 17.
Коромысло C. 18. Вал коромысла. 19. Регулировочный винт. 20. Гайка. 21.
Распределительный вал.

Глава 4. Двигатель



66

* Важнейшие моменты монтажа.

(1). Установка регулировочного винта.

Временно закрутить регулировочный винт в коромысло таким образом, чтобы нижний
конец вкрученного регулировочного винта находился вровень с нижним краем коромысла
или слегка выступал за него (в пределах 1 мм).

(2). Установка вала коромысла.

a. Конец вала с большой сточенной поверхностью расположить по направлению в сторону
ремня синхронизации. В вале коромысла впускных газораспределительных клапанов
имеется восемь смазочных отверстий.

b. Конец вала коромысла со смазочными отверстиями расположить по направлению в
сторону головки блока цилиндров.

(3). Установка коромысла и вала коромысла в сборе.

При сборке коромысла и вала коромысла обращать внимание на сборочные метки. После
сборки установить собранный блок на головке блока цилиндров, как показано на рисунке
4-25.

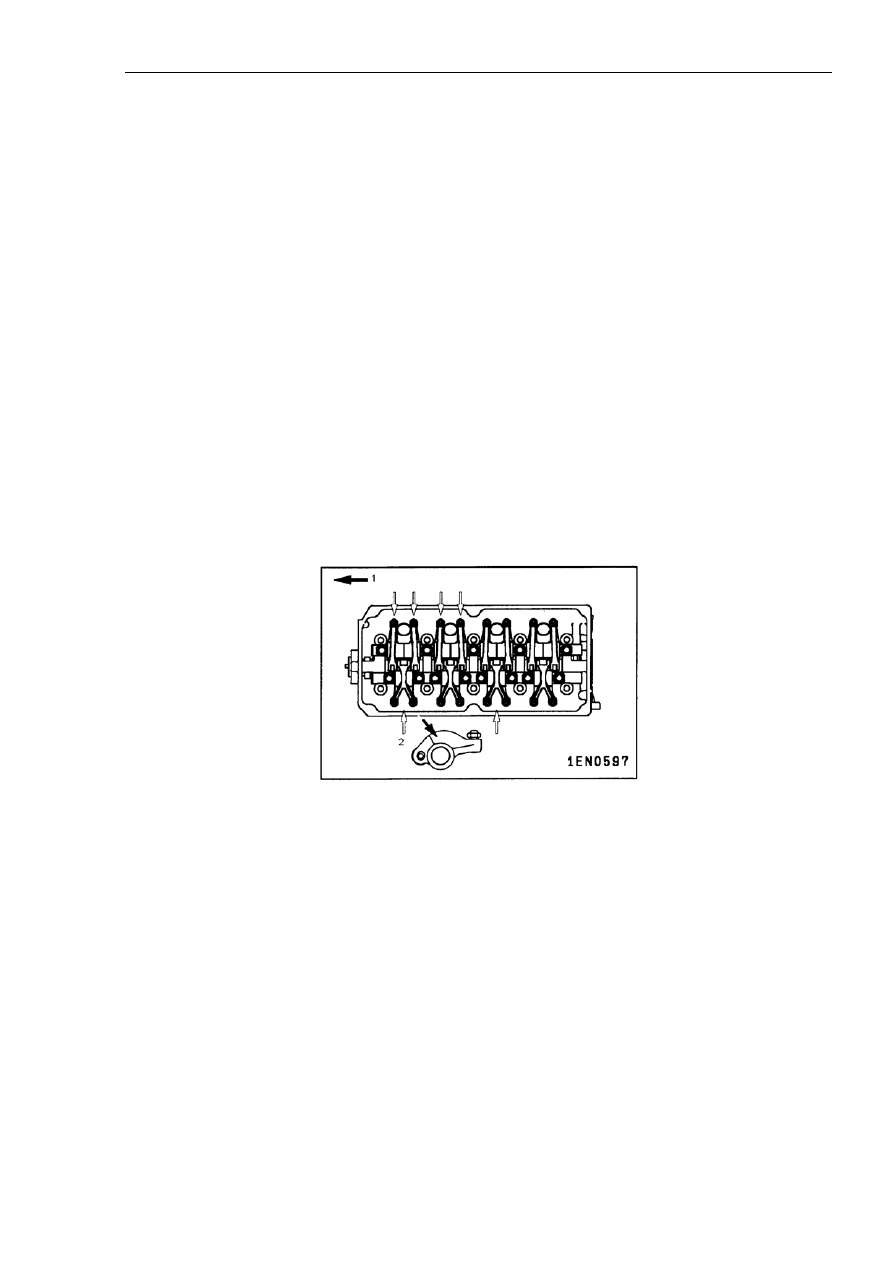

Рисунок 4-25.

Надписи на рисунке: 1. Сторона ремня синхронизации. 2. Сборочная метка.

(4). Установка сальника распределительного вала.

Запрессовать сальник в головку блока цилиндров с помощью специального ремонтного
инструмента, как показано на рисунке 4-26.
