Глава 4. Двигатель



59

4). Водяной насос и гибкие шланги системы жидкостного охлаждения.

Последовательность разборки показана на рисунке 4-18.



Рисунок 4-18.

Надписи на рисунке: 1. Гибкий шланг системы жидкостного охлаждения. 2. Гибкий шланг
системы жидкостного охлаждения. 3. Датчик температуры жидкости в системе
охлаждения. 4. Указатель температуры жидкости в системе охлаждения в сборе. 5.
Соединение впускного патрубка системы охлаждения. 6. Термостат. 7. Корпус термостата.
8. Прокладка термостата. 9. Впускной патрубок для охлаждающей жидкости. 10.
Уплотнительное кольцо. 11. Уплотнительное кольцо. 12. Водяной насос.

* Важнейшие моменты монтажа.

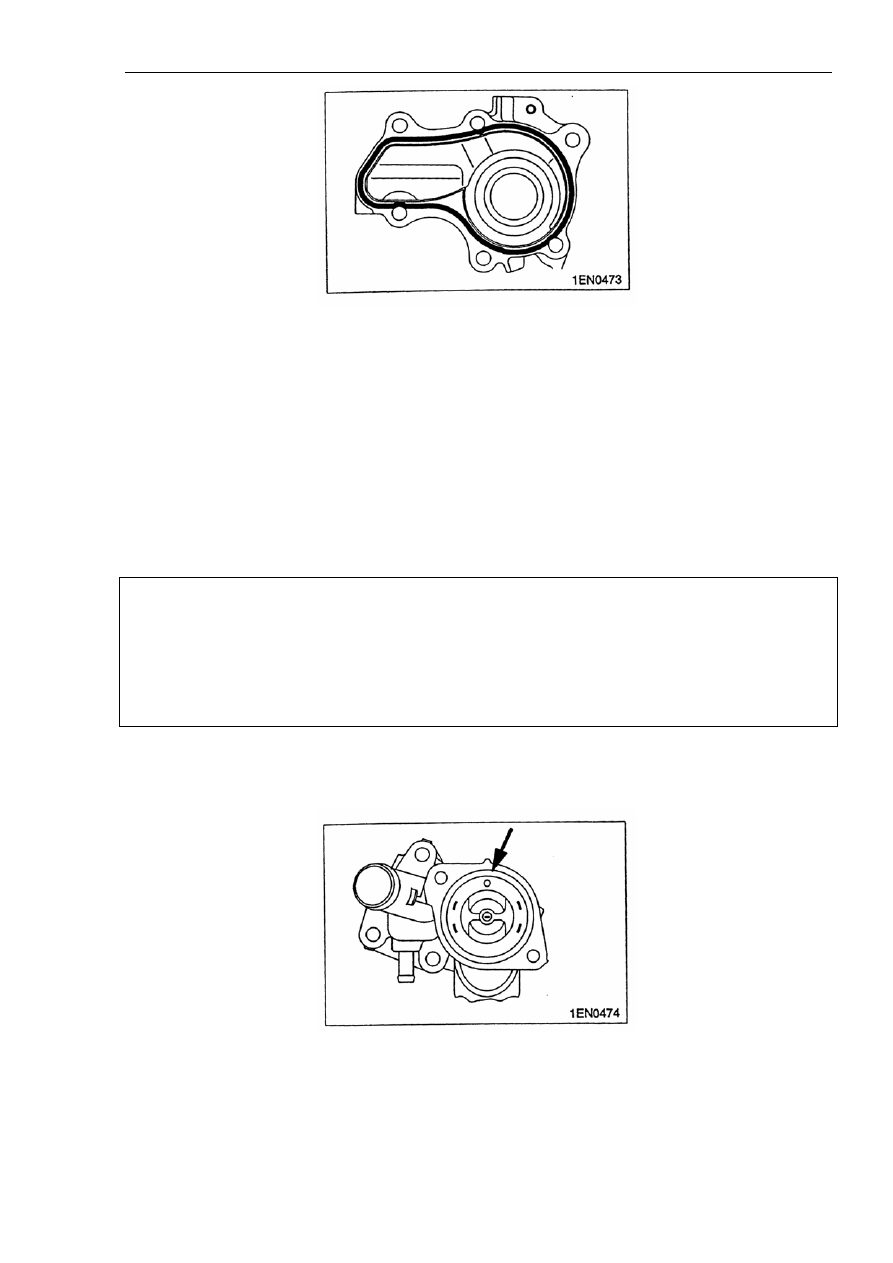

(1). Установка водяного насоса (см. рисунок 4-19).

Как показано на рисунке 4-19, нанести прокладку, формируемую по месту применения,
толщиной 3 мм.

Глава 4. Двигатель



60



Рисунок 4-19.

Клей-герметик, установленный в спецификации: LT5699.

(2). Установка кольцевого уплотнения и впускного патрубка для охлаждающей жидкости.

Установить новые уплотнительные кольца на впускной патрубок перед установкой
патрубка, затем смочить уплотнительные кольца водой для упрощения установки
патрубка в насос и в корпус термостата.

(3). Установка термостата.

Внимание:

1. Категорически запрещено смазывать уплотнительные кольца моторным маслом или
другими смазочными материалами.

2. Трубка для охлаждающей жидкости на задней стенке корпуса термостата должна быть
прочно закреплена.

При установке термостата сбросовый клапан термостата должен быть расположен сверху,
как показано на рисунке 4-20.



Рисунок 4-20.

Глава 4. Двигатель



61

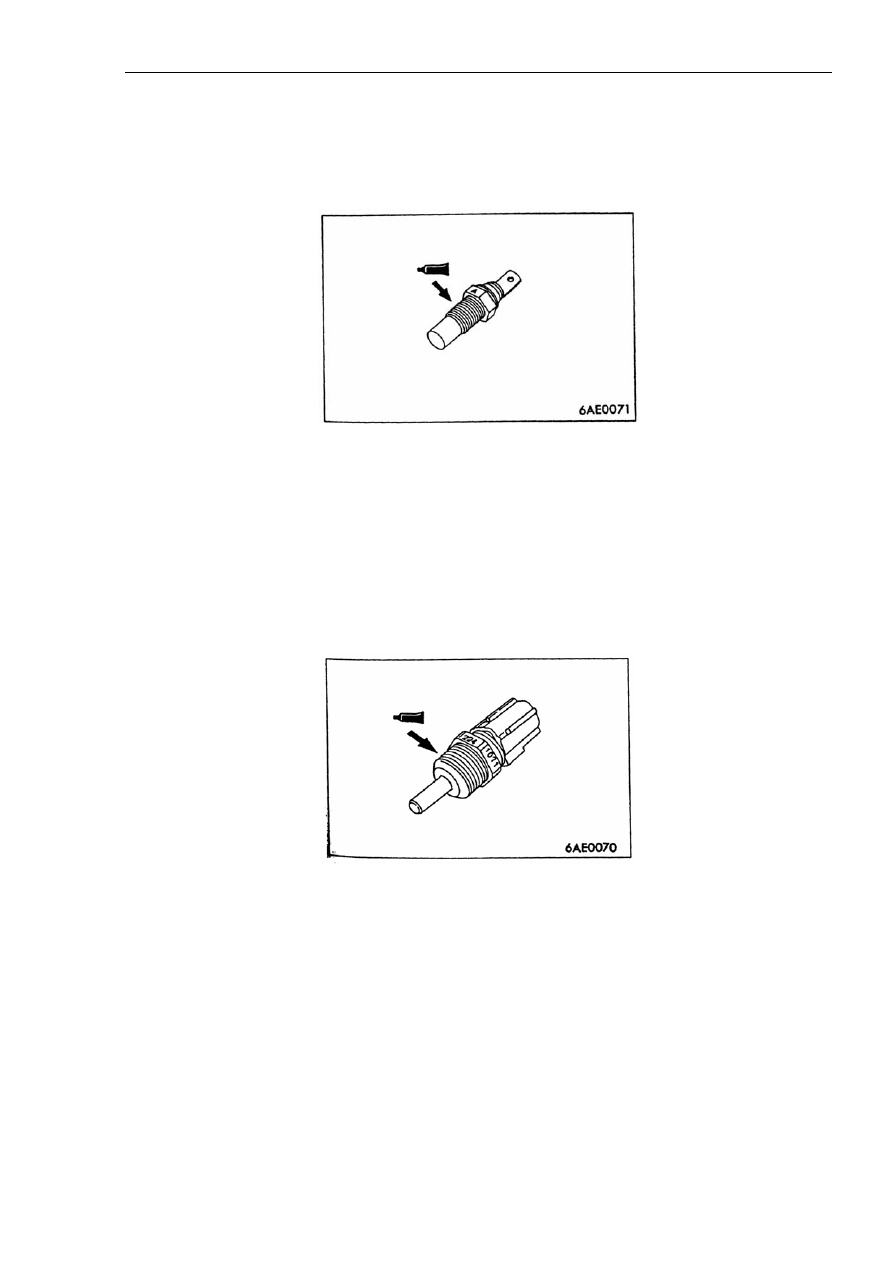

(4). Установка указателя температуры жидкости в системе охлаждения в сборе.

Если указатель температуры жидкости в системе охлаждения используется повторно,
необходимо нанести герметик, указанный в спецификации, на его резьбовую поверхность,
как показано на рисунке 4-21.



Рисунок 4-21.

Установленный спецификации герметик:

(5). Установка датчика температуры жидкости в системе охлаждения.

Если датчик температуры жидкости в системе охлаждения используется повторно,
необходимо нанести герметик, указанный в спецификации, на резьбовую поверхность
датчика, как показано на рисунке 4-22.



Рисунок 4-22.

Установленный спецификации герметик: LT648.

5). Впускной газовый коллектор и выпускной газовый коллектор.

Последовательность демонтажа и сборки для двигателей, оборудованных электронной
системой управления впрыском топлива фирмы Mitsubishi, показана на рисунке 4-23a, для
двигателей, оборудованных электронной системой управления впрыском топлива фирмы
United Electric Controls – на рисунке 4-23b.

Глава 4. Двигатель



62



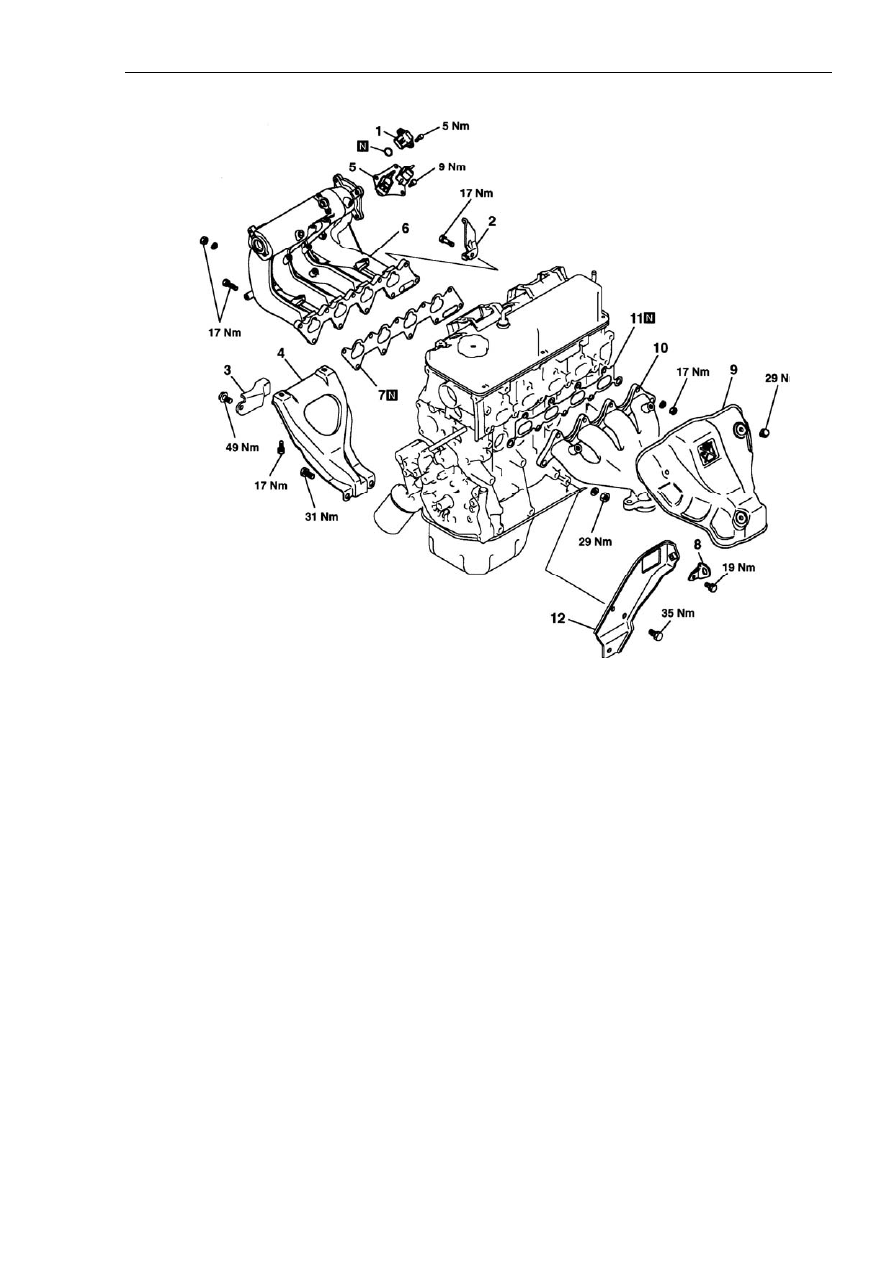

Рисунок 4-23a.

Надписи на рисунке: 1. Датчик турбины. 2. Крюк подвески двигателя. 3. Правый
кронштейн подвески двигателя. 4. Опорный кронштейн впускного газового коллектора. 5.
Электромагнитный клапан в сборе. 6. Впускной газовый коллектор. 7. Прокладка
впускного газового коллектора. 8. Крюк подвески двигателя. 9. Кожух выпускного
газового коллектора. 10. Выпускной газовый коллектор. 11. Прокладка выпускного
газового коллектора. 12. Левый кронштейн подвески двигателя.
