52

Этапы

Расстояние до препятствия, м

Режим звукового сигнала

1

1, 49 – 0, 9

Сигнал 40 мсек, пауза 500 мсек

2

0, 89 – 0, 6

Сигнал 80 мсек, пауза 300 мсек

3

0, 59 – 0, 4

Сигнал 380 мсек, пауза 120 мсек

4

менее 0, 4

Непрерывный сигнал

Индикаторы препятствий на дисплее (семь). Расстояние в метрах

1.

1, 49 – 1, 3

2.

1, 29 – 1, 1

3.

1, 09 – 0, 9

4.

0, 89 – 0, 75

5.

0, 74 – 0, 60

6.

0, 59 – 0, 45

7.

менее 0, 45

При наличии запасного колеса на двери задка –
его необходимо ввести в память системы. Для этого выберите подходящее место, свободное от препятствий, и в течение 10 сек. пять раз подряд включайте заднюю
передачу. Дисплей включится три раза, и наличие колеса будет введено в память.
Эту операцию следует проделать также при изменении габаритов автомобиля по высоте либо после открывания кронштейна (кожуха) запасного колеса.

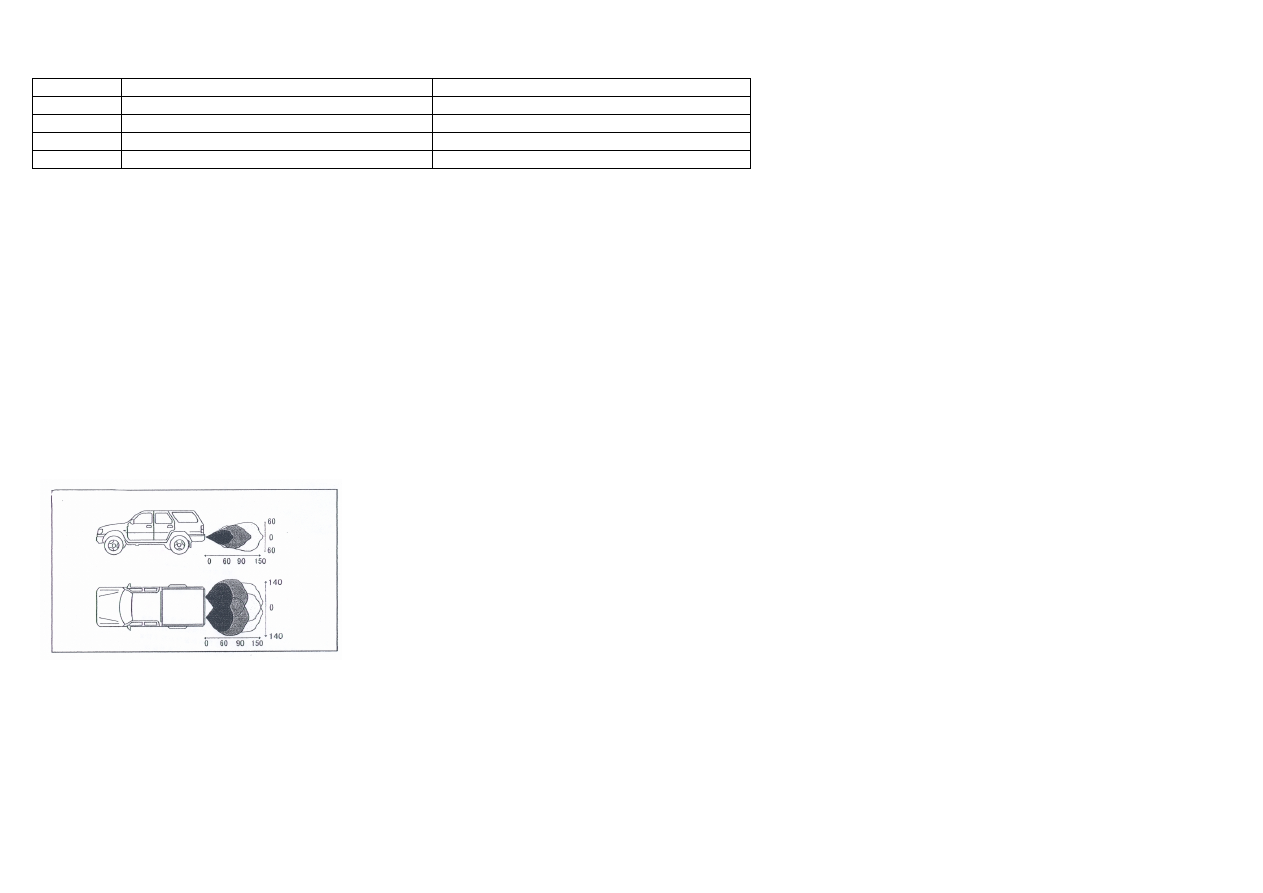

Диаграмма направленности излучаемых сигналов в вертикальной и горизонтальной плоскости.
Расстояния в сантиметрах.

53

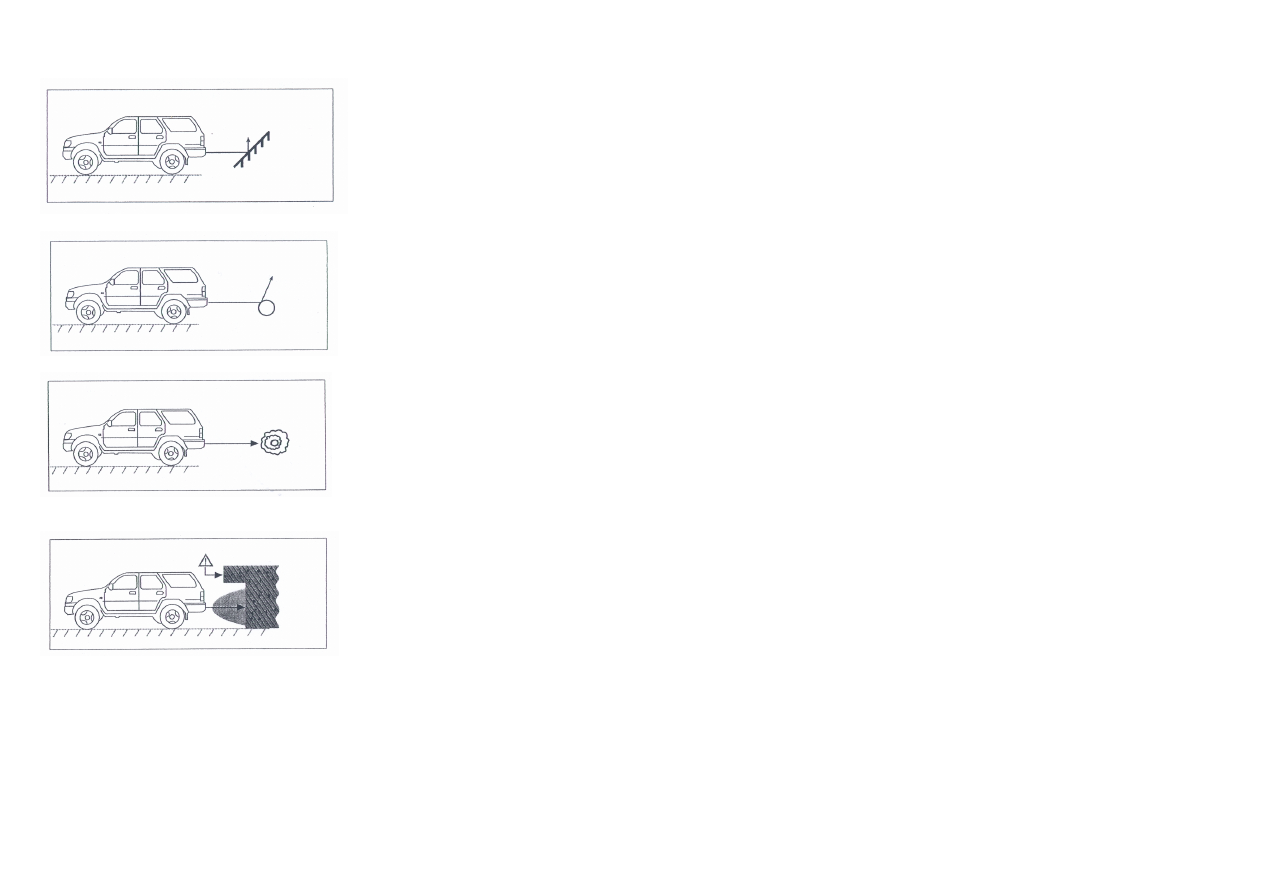

Обстоятельства, влияющие на точность измерения

1. Гладкая поверхность с подобным углом наклона. Происходит отражение волны.

2. Круглые гладкие предметы. Маленькая отражающая поверхность.

3. Мягкие предметы. Происходит поглощение звуковых волн.

4. Препятствия сложной формы.

Технические характеристики системы

Питающее напряжение, В                      12 ± 3
Сила тока, мА

        не более 120

Громкость звукового
сигнала, дБ

     70-90

54

Внимание!
При работе системы скорость движения не должна превышать 5 км/час.
Эффективность снижается при повреждении или загрязнении излучающих элементов, попадании на них снега, пыли и т. п.
Данная система является вспомогательной и не снимает ответственности с водителя за управление автомобилем. В случае возникновения происшествия во время
работы системы изготовитель ответственности не несет.

Возможные неисправности и их устранение

Большая погрешность в
отображении

Запасное колесо снималось с двери
задка или сдвигалось

Заново введите в память
наличие запасного колеса на
двери задка (см. выше)

Поврежден излучатель

Заменить

Препятствия не
отображаются

Загрязнен излучатель

Очистить

Приложения:

Приложение1. Момент затяжки болтов крепления основных узлов и деталей

№пп

Узел

Момент
затяжки (Нм)

1

 Болт крепления верхнего рычага подвески

178±10

2

Гайка крепления регулировочного кулака нижнего рычага

196±15

3

Нижняя гайка крепления переднего амортизатора

137±30

4

Гайка крепления верхнего и нижнего рычага подвески к ступице колеса

142±10

5

Гайка крепления рулевой тяги

177±15

6

Гайка крепления рулевого механизма к рычагу подвески

247±25

7

Болт крепления рулевого механизма к раме

142±10

8

Гайка крепления рулевой тяги к рычагу поворотного кулака

91±10

9

Болт крепления маятникового рычага к раме

142±10

10

Анкерный болт заднего моста

186±15

11

Гайка крепления шарового пальца рычага подвески к рулевой тяге

91±10

12

Гайка крепления маятникового рычага к рулевой тяге

59±10

13

Гайка колеса

226±25

14

Болт передней проушины переднего дифференциала (4х4)

147±10

15

Болт задней проушины переднего дифференциала (4х4)

167±15

16

Болты (левый и правый) крепления дифференциала к ведущей оси (4х4)

83±3

55

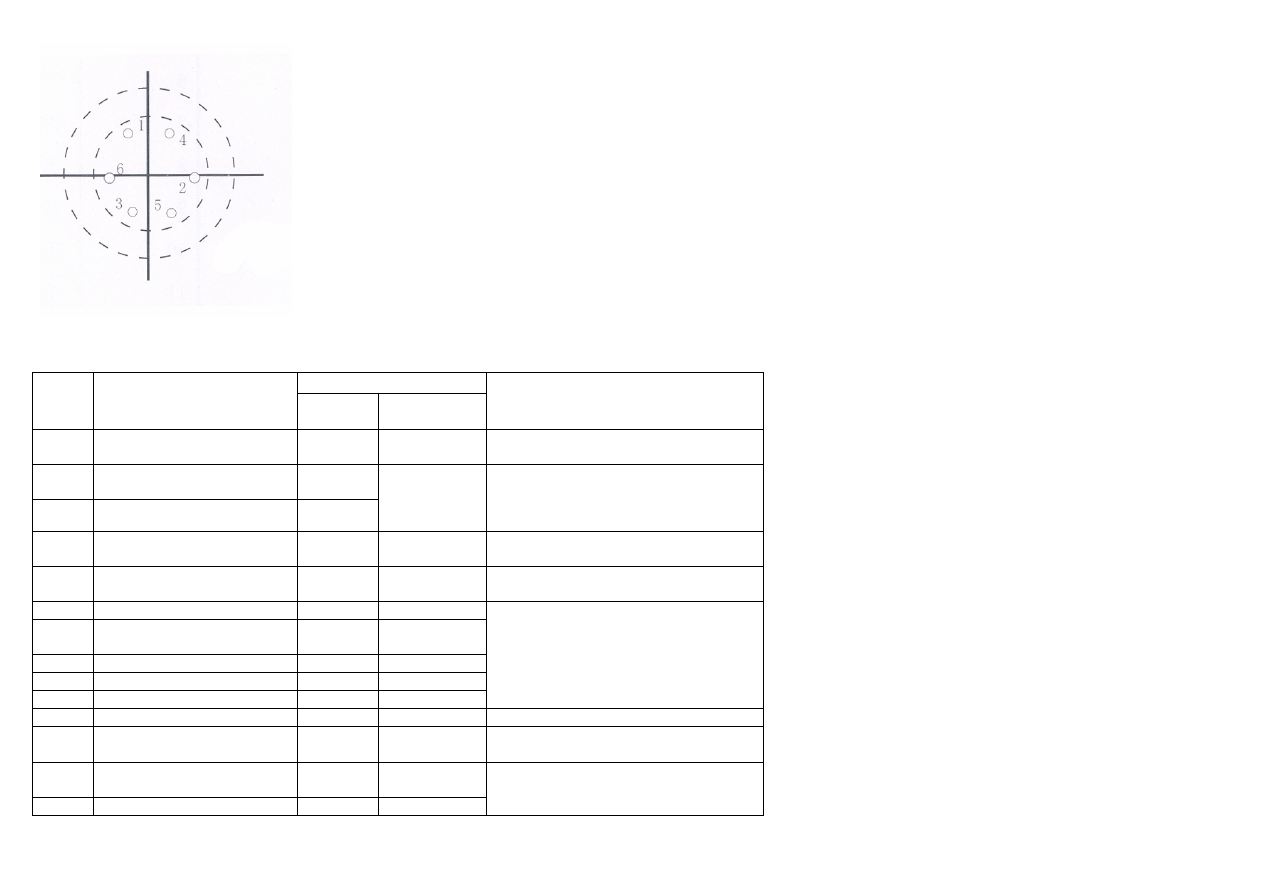

Гайки крепления колеса

Приложение 2.Заправочные объёмы и марки ГСМ и жидкостей

Необходимое кол-во

№ пп  Система, агрегат, узел

для узла

для

автомобиля

Вид, марка

1

Система смазки
двигателя

4, 2 л

SAE10W/30, QE15W/40

2

Коробка передач

2 л

3

Раздаточная коробка

1,5 л

3,5 л

Трансмиссионное масло класса GL-
4 SAE90 (лето) или SAE80 (зима)

4

 Задний мост и передний
мост

1, 8 л

гипоидное SAE90 класса GL-5

5

Гидроусилитель руля

1,2 л

Гидрожидкость №8 для  или №10
авиационная

6

Шарниры кардана

6 г

18 г

7

Шарниры рулевой
колонки

6 г

24 г

8

Шлицы торсионов

10 г

40 г

9

Подшипник сцепления

15 г

10

Подшипники ступиц колес

120 г

480 г

Литол (литиевая № 2)

11

Клеммы батареи

 5 г

10 г

Технический вазелин

12

Система охлаждения
двигателя

7, 9 л

Антифриз на основе этиленгликоля

13

Главный тормозной
цилиндр

0,35 л

0, 7 л

14

Гидропривод сцепления

0, 35 л

Тормозная жидкость класса JG3
(GB10830-98), SAE J1703, DOT3
