1.Выпариватель заблокирован или заморожен

Прочистить радиатор испарителя или фильтр

2.Протечка в охлаждающем устройстве и
воздухопроводе

Отремонтировать согласно требованиям

3.Заблокирован впуск воздуха

Прочистить

4.Отказ  мотора

Заменить мотор

5. Отказ усилителя

Отремонтировать усилитель

* Центральный замок, электростеклоподъемники
Неисправность

Устранение

 Не работает центральный замок и
стеклоподъемники

Перегорел предохранитель, заменить

 На одной из дверей не работает замок или
стеклоподъемник

Отказ электропривода или запирающего
устройства, заменить

Замок только открывает или только запирает

Неисправен центральный пульт или замок
двери водителя

Не выталкивается кнопка блокировки

Большое механическое сопротивление

Скрип при подъеме-опускании стекла

Отошел кронштейн проводки замка

Не работает световой индикатор
(переключатель работает нормально)

Заменить индикатор

Один пульт дистанционного управления не
работает

нет напряжения в пульте, заменить батарею.

Оба пульта ДУ не работают

Неисправен центральный пульт

Порядок отыскания неисправности узлов и приборов

электрооборудования и световой сигнализации

1.

Проверить соответствующий предохранитель и реле

2.

Проверить контакты выключателя

3.

Проверить контакты разъемов, массы и состояние проводов

4.

Проверить лампочку (прибор) и заменить.

КОДЫ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ

Четырехзнач
ный код

Двуз
начн
ый
код

Неисправность

Номер терминала на
приборе

Р0105

33

Повышенное напряжение на датчике давления в
коллекторе

А7

Р0105

34

Пониженное напряжение на датчике давления в
коллекторе

А7

Р0110

69

Повышенные показания датчика температуры впуска

B4

45

Р0110

71

Пониженные показания датчика температуры впуска

B4

Р0115

14

Повышенные показания датчика температуры впуска

B3

Р0115

15

Пониженные показания датчика температуры впуска

B3

Р0120

21

Повышенное напряжение на датчике положения
заслонки

D5

Р0120

22

Пониженное напряжение на датчике положения
заслонки

D5

Р0130

13

Не меняется напряжение на кислородном датчике

D9, C9

Р0170

44

Большая плотность на кислородном датчике

D9, C9

Р0170

45  Разрежение на кислородном датчике

D9, C9

Р0200

17  Цепь инжектора

C4, C6, C7, D7

Р0230

29

Цепь топливного насоса закорочена на массу

A12

Р0230

32

Цепь топливного насоса закорочена на +

A12

Р0335

19  Цепь датчика положения коленвала

B14, A16

Р0351

42

Цепь А катушки зажигания закорочена на +

C14

Р0351

64

Цепь А катушки зажигания закорочена на массу

C14

Р0351

72

Обрыв цепей А, В катушки зажигания

С14

Р0352

41

Цепь В катушки зажигания закорочена на +

D14

Р0352

63

Цепь В катушки зажигания закорочена на массу

D14

Р0443

61

Цепь электромагнитного клапана угольного фильтра

A13

Р0443

62

Цепь электромагнитного клапана угольного фильтра

A13

Р0500

24  Цепь датчика скорости автомобиля

D10

Р0505

35  Управление холостым ходом

A1, A2, A3, A4

Р0560

49  Превышение напряжения в системе

A6, C5

Р1530

87  Цепь реле пуска кондиционера

A15

Р1530

88  Цепь реле пуска кондиционера

A15

Р1604

55  Отказ памяти ОЗУ

---

Р1605

51  Отказ микросхемы флэш-карты

---

Р1640

93  Отказ микросхемы диагностики

B10, B11, B12, B13

ЗНАЧЕНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

В СЧИТЫВАЮЩЕМ УСТРОЙСТВЕ

Код

Неисправный узел

0105

Цепь датчика давления впускного коллектора

0110

Цепь датчика температуры впуска

0115

Цепь датчика температуры охлаждающей жидкости

0120

Цепь датчика положения заслонки

0130

Цепь кислородного датчика

0170

Показания кислородного датчика в норме

0200

Цепь инжектора

0230

Цепь топливного насоса

0335

Цепь датчика положения коленвала

46

0531

Цепь 1, 4 цилиндров катушки зажигания

0352

Цепь 2, 3 цилиндров катушки зажигания

0443

Цепь электромагнитного клапана угольного бачка

0505

Цепь блока управления холостым ходом

0560

Превышение напряжение в системе

1530

Цепь пуска кондиционера

1604

Отказ компьютера

ПРИМЕЧАНИЕ. Считывающее устройство может отображать коды устраненных, но не стертых из памяти компьютера неисправностей, поэтому показания устройства
действительны только при горящем индикаторе неисправности.
Знак «------» на дисплее означает нормальную работу, «Е» – не включен выключатель.
После устранения неисправности на станции ТО стирать код неисправности.

VI.Инструмент и маркировка

1.Для общего технического обслуживания и текущего ремонта, к автомобилям прилагается  комплект инструмента.

№

Наименование

Тип

Количество

1.

Комбинированная отвертка

1

2.

Гаечный ключ

8х10

1

3.

Гаечный ключ

12х14

1

4.

Гаечный ключ

13х15

1

5.

Гаечный ключ

16х18

1

6.

Разводной гаечный ключ

30х250

1

7.

Плоскогубцы

1

8.

Свечной ключ

21х19

1

9.

Торцевой гаечный ключ для колес

22

1

10.  Механический домкрат

1, 8 т

1

11.   Рукоятка для запасного колеса

1

12.  Сумка для инструмента

1

13.

Ключ для разборки масляного фильтра

1

2.Маркировка
1) Номер двигателя
 Номер двигателя наносится в виде гравировки в верхней части блока цилиндров.
2) Табличка с паспортными данными помещена под капотом на верхней поперечине моторного отсека.
3) Табличка с VIN (шильдик). Помещена на лонжероне под аркой левого заднего колеса.
4) Знак торговой марки производителя. Установлен в центре решетки радиатора.
5) На крыльях сбоку может быть нанесена надпись с обозначением машин данной модели.
6) В задней части наносится наименование производителя и обозначение модели (напр., СС6460)

47

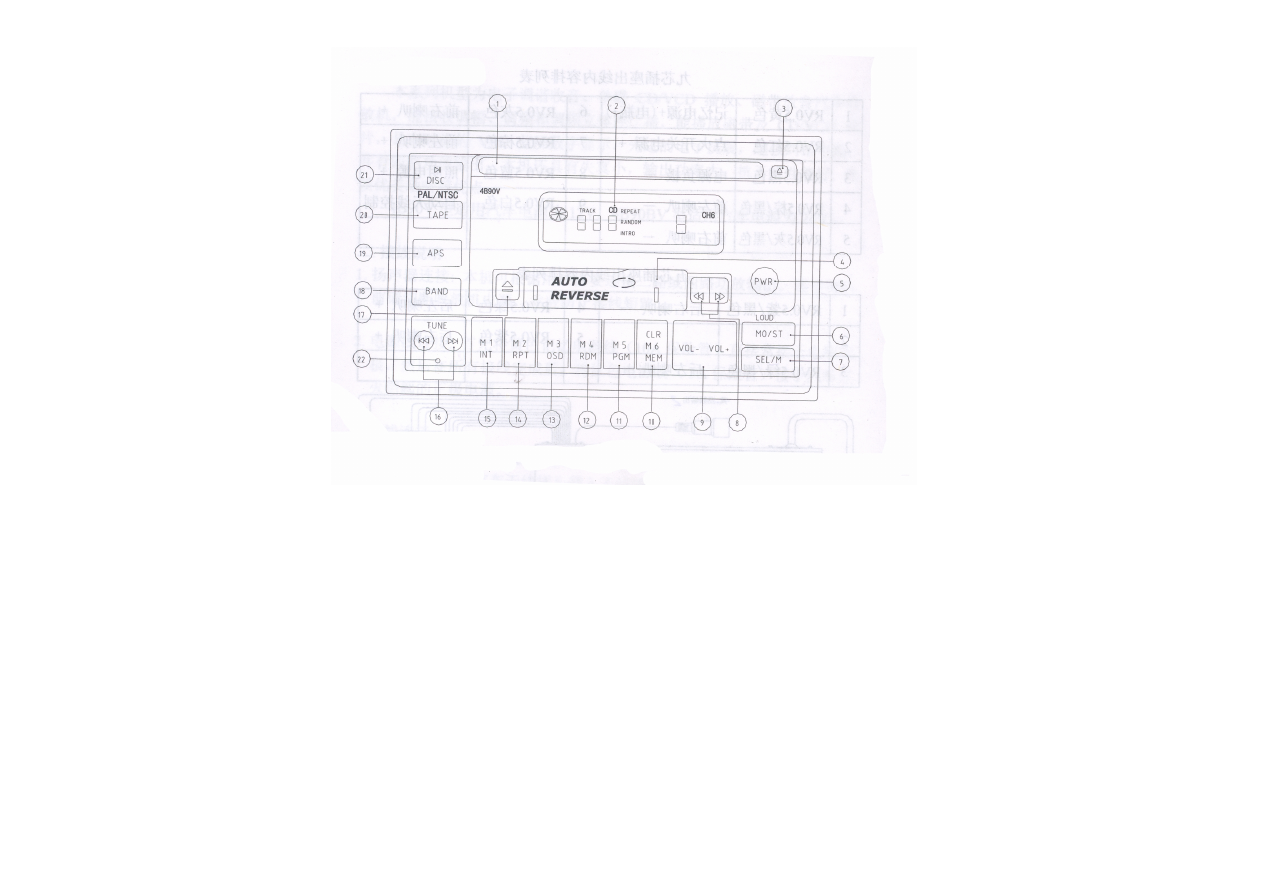

VII.Аудиосистема СD/VCD 4B90V

Аудиосистема 4B90V включает в себя AM/FM радиоприемник, воспроизводящий кассетный лентопротяжный механизм и однодисковый CD/VCD проигрыватель.
I.

Технические характеристики

Источник питания

 4B90V

постоянный ток 11-16 в

 4B90ВV

                                       постоянный ток 22-31,5  в

отрицательный вывод на корпус

Размеры                                                              178х113х178 мм
Вес

2,5 кг

Выходная мощность, Вт

4х25

Выходное сопротивление

4-8 Ом/канал

Искажение гармоник, не более

0,35%

Затухание, дБ
ЛПМ

45

CD

55

FM

55

Воспроизводимые частоты
