Great Wall Safe. Руководство - часть 14

56

15

Бачок омывателя

1, 3 л

Пресная вода

16

Компрессор кондиционера

700-800 г

Хладагент R-12 (или экологически
приемлемый 134А)

17

Топливный бак

64 л

Неэтилированный бензин # 93

20

Узлы крепления троса
стояночного тормоза

10 г

20

Ось кронштейна
запасного колеса

10 г

Литол (литиевая № 2)

Приложение 3.Электрооборудование автомобилей «Great Wall»

I.

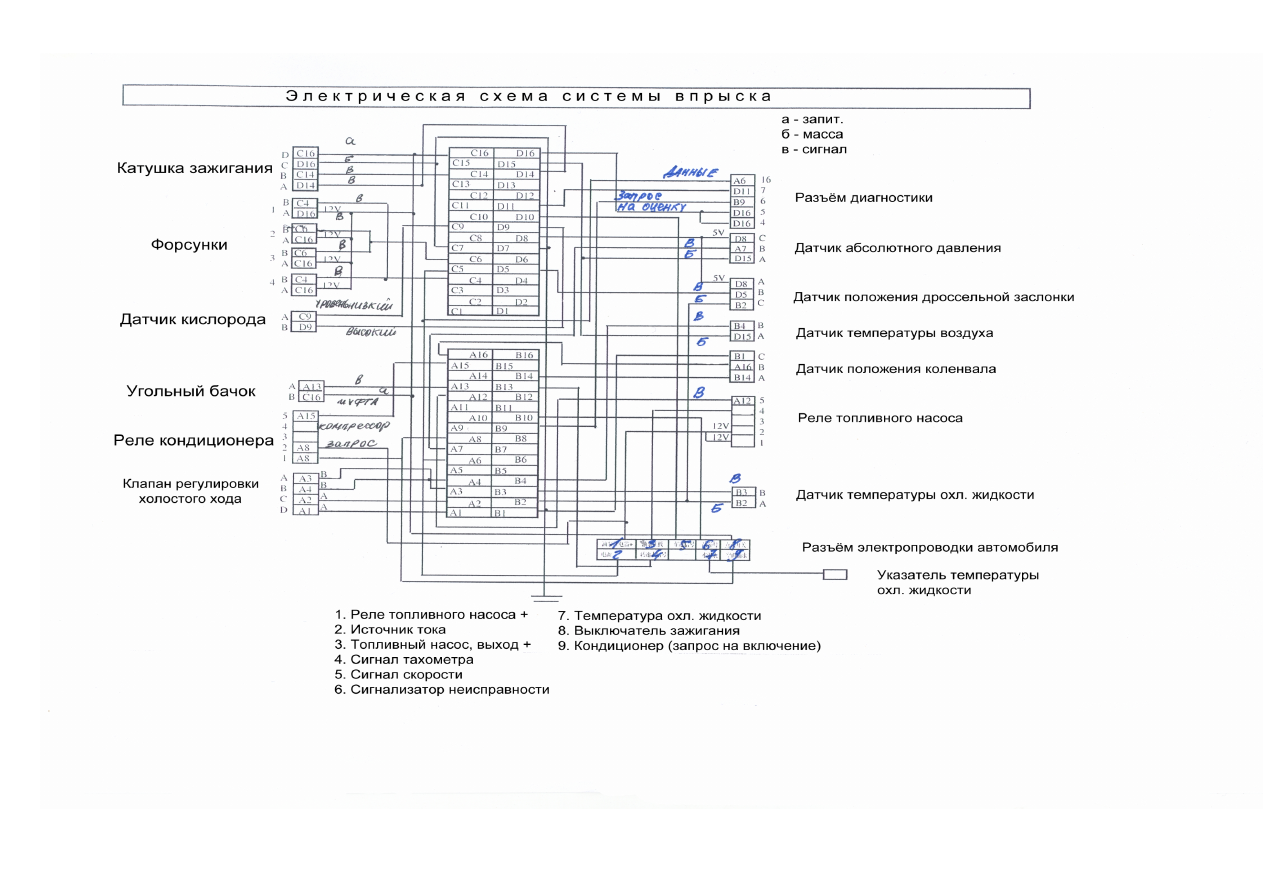

Разъем блока управления двигателя

1. Реле топливного насоса +
2. Питание
3. Топливный насос, выход +
4. Сигнал тахометра
5. Сигнал скорости
6. Сигнализатор неисправности
7. Температура охлаждающей жидкости
8. Выключатель зажигания
9. Кондиционер (запрос на включение)

II.

1. Индикатор заряда АКБ
2. Регулятор напряжения
3. Сигнализатор неисправности двигателя
4. Зарядное устройство
5. Реле эл. двигателя обдува
6. Термостат
7.  Эл. двигатель обдува
8. Сигнализатор дальнего света
9. Левая фара
10. Правая фара
11. Реле фар
12. Реле габаритных огней
13. Аварийная сигнализация
14. Переключатель поворотов

III. Лампы

1. Габариты передние
2. Габариты задние
3. Освещение знака
4. Подсветка прибора
Указатели поворота
5. Левый передний
6. Левый передний
7. Левый задний

8. Левый указатель поворота
9. Правый передний
10. Правый передний
11. Правый задний
12. Правый указатель поворота
13-13А.Стоп-сигнал
13Б.Стоп-сигнал дополнительный
14-14А.Задние противотуманные фонари
15-15А. Противотуманные фары
16.Фонарь заднего хода

57

IV.  Переключатель световой сигнализации

1. Изменение света
2. Сигнал фарами
3. Ближний свет
4. Дальний свет

5. Регулировка пучка
6. Выкл.
7. Габариты
8. Фары

V.  Приборы и сигнализаторы

1. Указатель
2. Датчик
3.  Радар заднего хода
4. Датчик
5. Спидометр
6. Тахометр
7.  Стояночный тормоз

8.  Давление масла
9.  Указатель уровня топлива

10.  Указатель температуры
11. Датчик
12. Датчик
13.  Давление масла (переключатель)
14.  Выключатель индикации стояночного тормоза

VI.

Электрооборудование в салоне. Освещение

1. Подсветка зеркала
2. Потолочный плафон
3. Левая передняя дверь
4. Левая задняя дверь
5. Правая передняя дверь
6. Правая задняя дверь
7. Подсветка замка зажигания
8. Реле замедления
9-9А. Выключатели освещения дверей

a. Прикуриватель
b.  Антенна с эл. приводом
c. Аудиосистема
d. Термометр
e.  Подсветка пепельницы
f.  Эл. двигатель стеклоочистителя
g.  Эл. двигатель омывателя
h. Реле-прерыватель

VII.

Переключатель стеклоочистителя

А. Стеклоочистители
Б. Прерывистый режим
В. Выкл.

Г. Низкая скорость

Д. Высокая скорость
Е. Омыватель

Ж. Выкл.

З. Вкл.

a.

Кондиционер

1. Реле
2. Выключатель низкого давления
3. Усилитель

4. Эл. двигатель обдува
5. Терморезистор

58

b.

Центральный замок

1. Центральный пульт
2.  Выкл. лев. перед. замка
3. Реле центр. замка
4. Лев. перед. главный
5. Прав. перед. вспомогат.
6. Лев. задний
7. Прав. Задн.

8. Лев.-прав. основн
9. Лев.-прав. вспомог
10. Прав. перед. осн
11. Прав. перед. вспом.
12. Прав. задн. осн
13. Прав. задн. вспом
14. Блокиратор

ПРИЛОЖЕНИЕ

Полный привод с электрическим включением

Включение полного привода.

При переводе переключателя электрической муфты включения полного привода в один из режимов полного привода загорается индикатор «4WD» и мигает до

момента включения исполнительным механизмом полного привода. По окончании включения полного привода индикатор горит постоянно.

Если с первой попытки включение полного привода не удалось, исполнительный механизм через 2,5 сек. повторяет попытку включения. В этот момент

индикатор опять начинает работать в мерцающем режиме. Если и на этот раз не произошло включения, индикатор начинает работать в прерывистом режиме: два
мигания, затем пауза 1 сек. и т.д.

Выключение полного привода.

Индикатор «4WD» горит. В момент перевода переключателя электрической муфты в режим привода только заднего моста индикатор «4WD» начинает мигать до

момента выключения исполнительным механизмом полного привода. По окончании выключения полного привода индикатор гаснет.

Если с первой попытки выключение полного привода не удалось, исполнительный механизм через 2,5 сек. повторяет попытку выключения. В этот момент

индиватор опять начинает работать в мерцающем режиме. Если и на этот раз не произошло выключения, индикатор начинает работать в прерывистом режиме: два
мигания, затем пауза 1 сек. и т.д.

Примечание. При движении по дорогам с твёрдым покрытием не следует включать режим полного привода 4Н или 4L. Это увеличивает расход топлива и

приводит к повышенному износу шин и агрегатов ходовой части.

59
