Great Wall Safe. Руководство - часть 3

12

5. Указатель уровня топлива.

При повороте ключа зажигания в  положение "ON" , стрелка указателя сдвинется и укажет на примерное количество топлива в баке (F-полный бак,  E-пустой

бак). Топливный бак всегда должен быть заполнен не менее чем на четверть объема.

6.Указатель температуры двигателя.

При повороте ключа зажигания в  положение "ON" стрелка укажет температуру охлаждающей жидкости двигателя.  Температура двигателя изменяется в

зависимости от погодных условий и нагрузки на двигатель. Если стрелка находится в красном секторе (Н область), то это означает, что превышена допустимая
температура (С - холодный двигатель).

7. Включение световых приборов.

Для включения световых приборов необходимо вращать переключатель на рычаге переключения.

Первое положение (сигнальное освещение): включается габаритное освещение, подсветка номерного знака, освещение панели.
Второе положение (фары): включаются фары, габаритное освещение, подсветка номерного знака, освещение панели.
Дальний и ближний свет фар: для дальнего света  нажать на рычаг; для ближнего света фар потянуть переключатель;  для сигнала фарами потянуть переключатель
далее.

8. Переключатель сигналов поворота.

Подать рычаг вверх или вниз, загорится сигнал поворота. Также загорится световая индикация на комбинации приборов.

9.Выключатель аварийной сигнализации.

Для включения аварийных световых сигналов необходимо утопить кнопку, при этом начнут мигать все сигналы поворота независимо от положения ключа

зажигания.

   Рис. 5

Рис.6

Рис.7

Рис.8

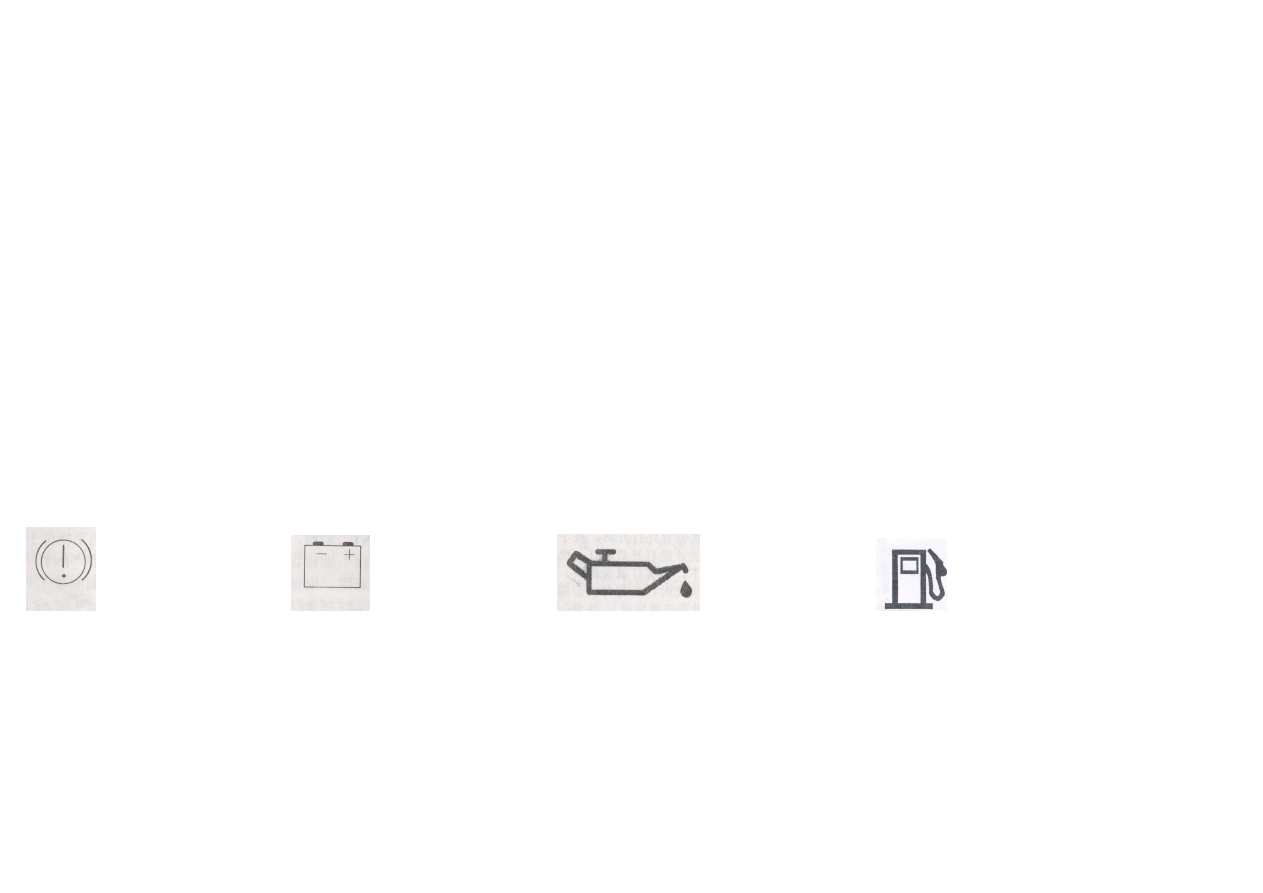

 Сигнализаторы (рис. 5-8)
1.

Стояночный тормоз включен/потеря герметичности в одном из контуров тормозной системы. (Рис.5)

Если сигнал загорается во время движения, следует немедленно остановить автомобиль и проверить уровень тормозной жидкости. Соблюдая осторожность,

доехать до ближайшей станции техобслуживания.

2.

Разряд АКБ. (Рис.6)

Включается, когда аккумуляторная батарея разряжается. Если сигнал горит во время движения, необходимо остановить автомашину, выключить двигатель и

выявить причину. Прежде всего, убедитесь в том, что приводной ремень генератора не ослаблен или не поврежден. Если ремень в порядке, то неисправна система
зарядки.

13

3.

Аварийный сигнал низкого давления масла. (Рис.7)

Световой сигнал указывает на то, что давление масла в двигателе слишком низкое. Если сигнал горит во время езды, необходимо остановить автомашину в

безопасном месте, сразу же выключить  двигатель, выявить причину неисправности. До выяснения причины неисправности не начинайте движение. Если уровень масла
слишком низкий, сигнал также может гореть. Необходимо проверить уровень при помощи масляного щупа.

4.

Сигнал минимального остатка топлива  (Рис.8)

Когда в баке остается примерно 6 литров топлива, загорится сигнал, напоминающий водителю  о необходимости залить топливо в бак.

5.

Верхнее освещение салона.

При необходимости включения верхнего освещения, нажмите на ближайший к плафону переключатель либо переключатель на зеркале заднего вида (в

зависимости от модели). При различных положениях  двери  используются различные переключатели. При открытой двери освещение будет гореть.

6.

Сигнальный фонарь открытой двери:

Фонарь размещается под внутренней декоративной панелью двери. Если дверь открыта, то фонарь горит. При закрытой двери он не горит.

7.

Переключатель стеклоочистителя и омывателя.

Во время дождя или при других условиях, ветровое стекло может загрязниться. Для его очистки следует включить стеклоочиститель.

Внимание: ключ должен находиться в положении "ON" (Вкл.).
 Рычаг переключателя стеклоочистителя имеет четыре положения:
* Крайнее верхнее (OFF) - стеклоочиститель выключен. В этом положении при нажатии на кнопку омывателя на рычаге  стеклоочиститель также включится на короткое
время.
*Положение INT – прерывистый режим с цикличностью от 2 до 11 сек. (регулируется ручкой INT TIME: медленно SLOW, быстро FAST).
* Малая скорость (LO) - стеклоочиститель работает медленно.
* Высокая скорость (HI) - стеклоочиститель работает быстро.
Нажать кнопку омывателя на рычаге для распыления моющего средства на стекло. Если омыватель не работает, необходимо проверить, имеется ли моющая жидкость
в омывателе.

8.

Омыватель и очиститель стекла двери задка.

Работает только при полностью закрытом стекле.

Для включения омывателя и стеклоочистителя поверните ручку на рычаге по часовой стрелке до упора (автоматический режим).
Поверните ручку в положение ON (против часовой стрелки), включится омыватель.
Поверните ручку дальше против часовой стрелки в положение OFF (Выкл) и омыватель выключится (нормальное положение).
Поверните ручку далее против часовой стрелки в крайнее положение, и включится стеклоочиститель.

9.

Прикуриватель и пепельница.

Нажать кнопку, прикуриватель нагреется и выдвинется автоматически. Его можно вынуть и прикурить.

14

Внимание!:  если двигатель не работает, необходимо повернуть ключ в положение "ACC”. Не удерживайте прикуриватель внутри с усилием.
Если в пепельнице имеется подсветка, для ее включения необходимо  повернуть переключатель  светового сигнала на малое освещение или дальний свет.

10.

Регулировка рулевого колеса

Внимание! Запрещается вращать рулевое колесо во время стоянки автомобиля во избежание повреждения рулевого управления.
Запрещается начинать движение, если рулевое колесо не разблокировано.
Изменение угла наклона рулевого колеса:
Нажав на ручку фиксатора на левой стороне рулевой колонки, отрегулировать наклон и отпустить ручку. Проверить фиксацию рулевого колеса в новом положении.
Внимание! Запрещается производить регулировку рулевого колеса во время движения.

11.

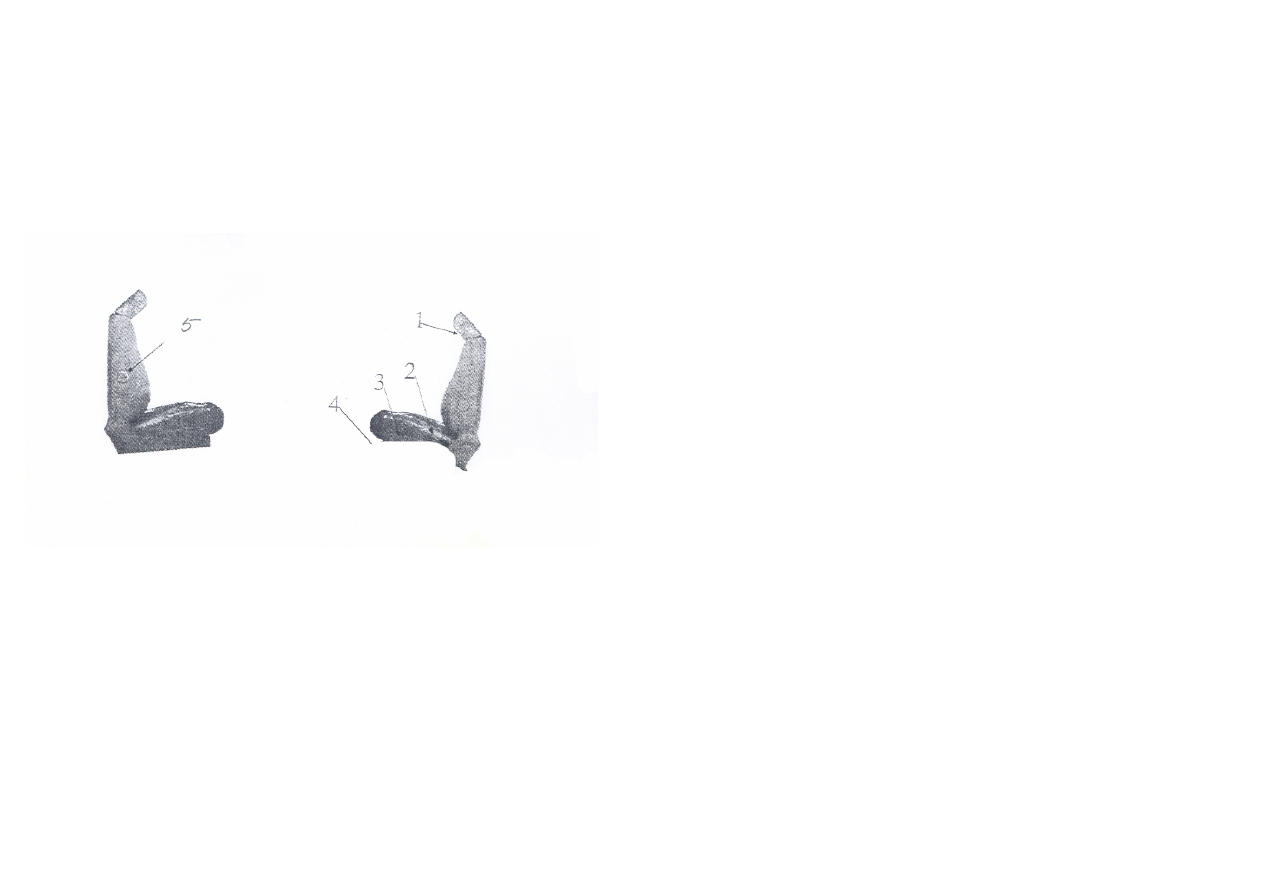

Регулировка передних сидений

1.

Регулируемый подголовник. 2. Ручка регулировки угла наклона спинки. 3. Регулировка толщины подушки. 4. Ручка регулировки продольного расстояния. 5.

Регулировка толщины спинки.
(см. рисунок)

15

12.

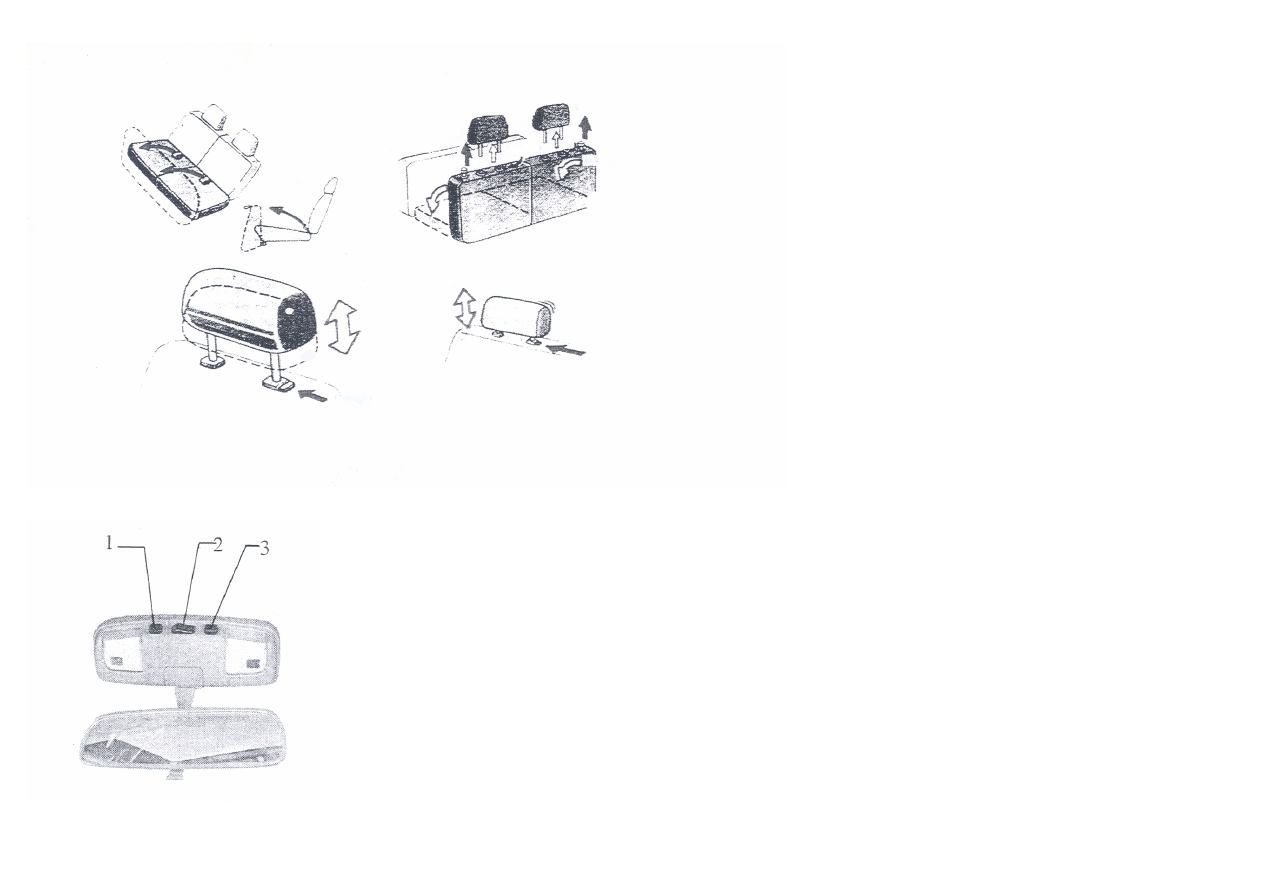

Складывание задних сидений

13.

Зеркало заднего вида
