Great Wall Safe. Руководство - часть 1

4

ВНИМАНИЕ!

 Перед эксплуатацией автомобиля внимательно ознакомьтесь с Руководством по эксплуатации. Правильная  эксплуатация  и техническое

обслуживание  продлевают срок службы автомобиля и обеспечивают безопасное вождение.

 Автомобили марки «Great Wall» отличаются хорошими ходовыми качествами, экономичностью, устойчивостью управления и могут

эксплуатироваться на дорогах от 4-го класса. Они обладают необходимым  комфортом, безопасностью и надежностью.

Экологические характеристики соответствуют принятым в Китае государственным стандартам и международному стандарту Евро-2.  Автомобили

оснащены ремнями безопасности, климатической установкой и аудиосистемой.

Необходимо помнить, что неправильная эксплуатация  может привести к преждевременному износу автомобиля и отрицательно сказаться  на

безопасности вождения. За неисправности,  вызванные неправильной эксплуатацией с нарушением настоящей инструкции, изготовитель ответственности
не несет. Будьте внимательны!

ОБЩИЕ УКАЗАНИЯ

1.В двигателе с электронным управлением впрыском топлива  используется высокооктановый неэтилированный бензин не ниже #93. Низко октановый бензин

приводит к преждевременному износу двигателя, бензин с содержанием свинца  может привести к повреждению инжекторов, родиевого каталитического
преобразователя и датчика кислорода.

2. Для автомобилей «Great Wall» продолжительность обкатки установлена 2000км. Эксплуатируйте  автомобиль строго в соответствии с  указанными в

Руководстве рекомендациями по обкатке.

3. Убедитесь в том, что автомобиль эксплуатируется в нормальных условиях,  с использованием рекомендованных в Руководстве смазок, масел и жидкостей.

Производите смазку и замену масла в соответствии с рекомендуемым пробегом автомашины, для чего используйте рекомендуемые или более высокого качества масла
и смазки (см. Приложение). При  возникновении неисправностей, являющихся результатом использования не рекомендованных  марок масел и смазок, производитель
снимает с себя гарантийные обязательства.

4. Водитель и пассажир на переднем сиденье должны использовать ремни безопасности с целью избежать последствий аварии или внезапной остановки

автомобиля или уменьшить их.

5.Максимальная скорость автомобиля 120км/час, но даже на хорошей дороге водителю не рекомендуется вождение на этой скорости. Оптимальная наибольшая

скорость вождения не должна превышать 80% от заявленной максимальной. При этом обеспечиваются комфортные и безопасные условия вождения и продлевается
срок службы автомобиля.
При замене шины и техническом обслуживании автомобиля необходимо использовать домкрат и упор, как показано на рисунке. Не разрешается  производить ремонт
автомобиля, находясь под ним, используя только  домкрат.

5

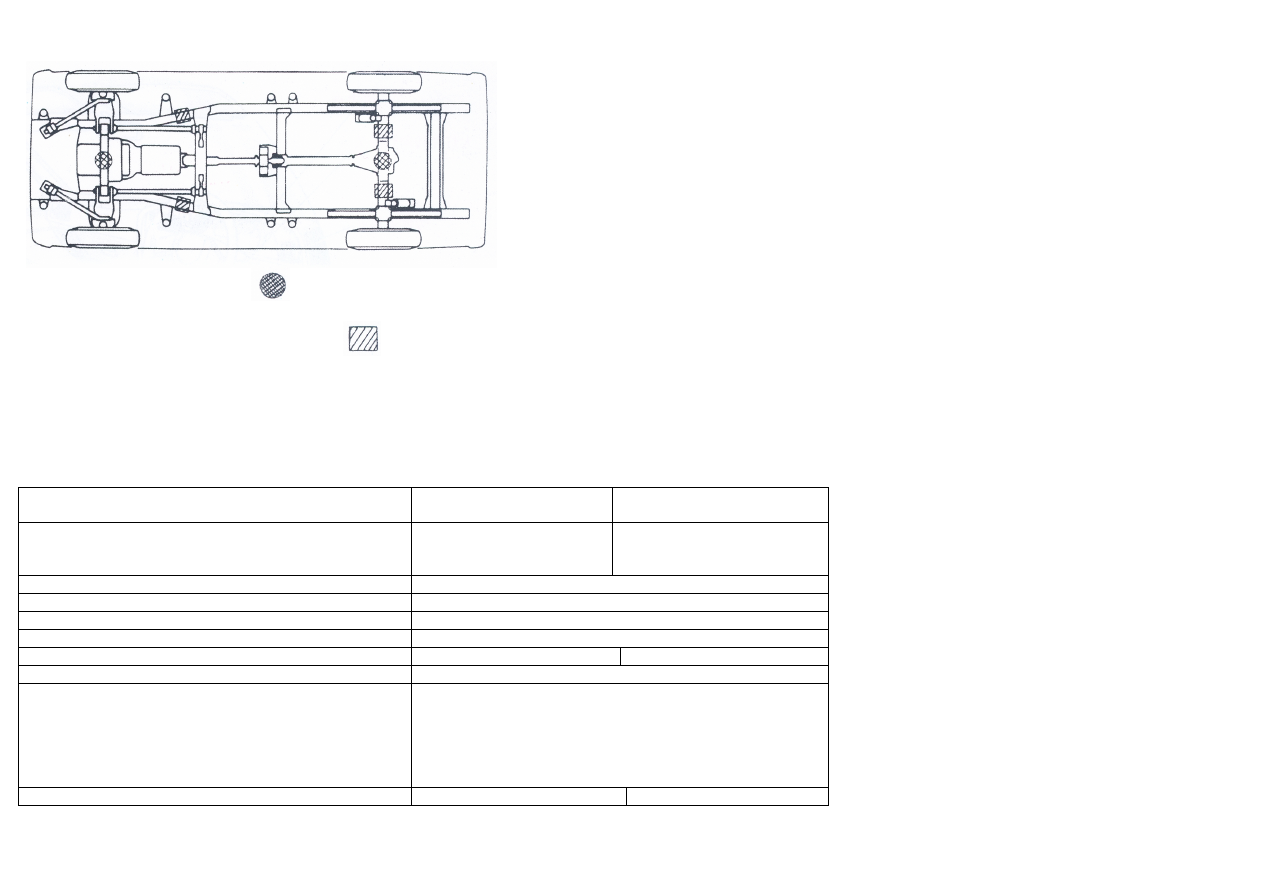

Положение домкрата и автомобиля

Положение домкрата……………

Положение поддерживающего блока ………..

I.Технические характеристики

Технические характеристики универсальных легковых автомобилей «Great Wall»

Общие данные.

Табл. 1.

Модель автомобиля

СС6460D

CC6460DY

Габаритные размеры, мм: длина
                                            ширина
                                             высота

4565,4625,4795,4860

1725,1780

1820

4565,4625,4795,4860

1725,1780

1820

Модель двигателя

GW491QE

Вид топлива

Бензин #93 и выше

Мощность, Квт

74,5

Расход топлива, л/100 км

7,9

Колесная формула

4х2

4х4

Колесная база, мм

2615

Подвеска,
передняя

задняя

торсионная независимая на двух поперечных рычагах

на спиральных пружинах

Углы проходимости, передн./задн., град

48/22

48/22

6

Количество колес (без запасного)

4

Колея, мм

1480/1470

Полная масса, кг
Нагрузка на передний мост
                       задний мост, кг

1965

965

1000

2085
1035
1050

Масса в снаряженном состоянии, кг
Нагрузка на передний мост
                     задний мост, кг

1640

840
800

1760

910
850

Наименьший диаметр поворота, не более, м

12

Клиренс, мм

200

Количество мест

5

Максимальная скорость, км/час

120

Двигатель

Табл. 2

Тип двигателя

Бензиновый, 4-х цилиндровый с рядным расположением
цилиндров, с многоточечным впрыском топлива

Модель

GW491QE, JM491Q-ME

Диаметр цилиндра, мм

91

Рабочий ход, мм

86

Рабочий объем, л

2, 237

Степень сжатия

8,8 : 1

Максимальная мощность, Квт (об/мин)

75 (4600)

Максимальный крутящий момент, Нм

190 при 3200об/мин

Минимальный расход топлива, г/Квт ч

295 г/кВт ч

 Топливо

Бензин 93

Емкость топливного бака, л

64

Холостой ход, об/мин

750

±50

Порядок работы цилиндров

1-3-4-2

Объем системы смазки, л

4,2 л

Объем системы охлаждения, л

7,9 л

Угол опережения зажигания на впуске, град

15

Угол отставания на впуске, град

53

Угол опережения на выпуске, град

53

Угол отставания на выпуске, град

13

Зазор между электродами свечи, мм

0,8

Шасси

Табл. 3

Трансмиссия

Сцепление

Сухое на диафрагменных пружинах с гидравлическим
управлением

7

Гидравлическая жидкость

Тормозная жидкость JG3 (GB10830-98), SAEJ1703, DOT3

Свободный ход педали, мм

5-15

Коробка передач,
тип

модель

Механическая пятиступенчатая с синхронизаторами на
передних передачах

          5DYA-3.2                          G52

Передаточные числа: 1 передача

4,452

3,9285

      2 передача

2,398

2,3333

     3 передача

1,414

1,4516

    4 передача

1,000

1,000

    5 передача

0,802

0,852

     Задний ход

4,472

4,7435

Пониженная

2,659

Раздаточная коробка
(4х4)

Повышенная

1

Вид и марка масла (для коробки передач)

Трансмиссионное GL-4 марки 80W/90

Объем картера коробки передач, л

2

Карданная передача

Нежесткая, двухвальная с промежуточной опорой

Задний мост

С неразъемным картером, одноступенчатым редуктором,

гипоидной передачей

Главная передача

4, 55

Вид и марка масла

GL-5  SAW 80W-90 гипоидное

Объем картера заднего моста

1, 8 л

Тормозная система

Рабочая тормозная система

Двухконтурная, с гидроприводом и вакуумным усилителем

Тормозные механизмы,
передние
задние

дисковые
барабанные

Стояночная тормозная система

Действует на колодки задних тормозов рабочей системы

Тормозная жидкость

JF3 (GB10830-98), SAEJ1703, DOT-3.

Ходовая часть

Колеса

Два передних, два задних и одно запасное

Шины

205/70R14, 215/75R15

Колесные диски

5.5J-(6TJ)

Давление

220 кПа передние, 240 кПа задние

Подвеска
Передняя

Задняя

Торсионная независимая на двух рычагах
Рессорная  несимметричная  с  изменяемой  жесткостью (5
пластин)

Углы установки передних колес

Развал

0

°30¢±20¢(для системы с гидроусилителем 0°10¢±10¢)

Угол наклона поворотного шкворня

9

°30¢±45¢

Продольный наклон шкворня

1

°50¢+30¢/-20¢ (для системы с гидроусилителем 2°45¢±15¢)
