298

Стеклоочиститель и омыватель --Правый переключатель



Правый переключатель

Замена



1.  Снимите нижнюю панель рулевой колонки
2.  Снимите правый переключатель [67000079]



(a) Снимите разъемы.
(b) Нажмите крепление для отделения и снимите правый

переключатель (рис.745).
Примечания: не давите на крепление слишком
сильно, чтобы не повредить его.



Рис.745.



299

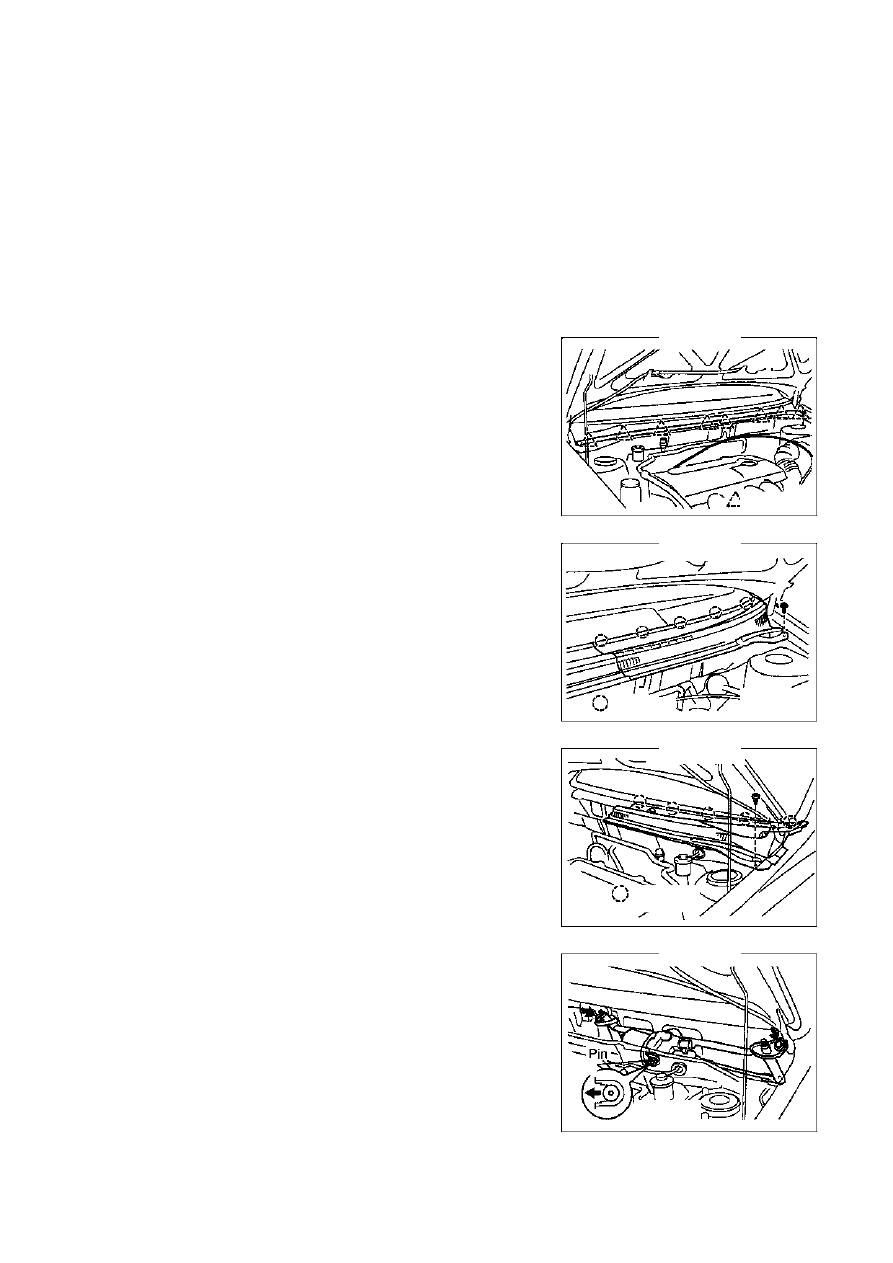

Стеклоочиститель и омыватель--Генератор стеклоочистителя



Мотор стеклоочистителя.

Замена



1.  Снимите крышку рычага.
2.  Снимите вспомогательный рычаг [68000059]

Снимите резьбовую крышку и рычаг.

3.  Снимите основной рычаг [68000057]

Снимите резьбовую крышку и рычаг.

4.  Снимите крышку генератора термобарьера.

Отделите 8 скоб для снимания прокладки генератора с
термобарьера (рис.746).

5. Снимите вентиляционную крышку со стороны
пассажира.

Снимите 5 зажимов и крышку (рис.747).

6. Снимите вентиляционную крышку со стороны
водителя.

Снимите 5 зажимов и крышку (рис.748).

7. Снимите соединительный рычаг стеклоочистителя

[68000053] (рис.749).
(a) Снимите разъем.
(b) Снимите болт.
(c) Сдвиньте  рычаг  в  сторону  пассажира  для  отделения

резинового штыря и снимания рычага.



Зажим

)1

Зажим



Зажим



штырь

Рис.746.

Рис.747

Рис.748.

Рис.749.



300

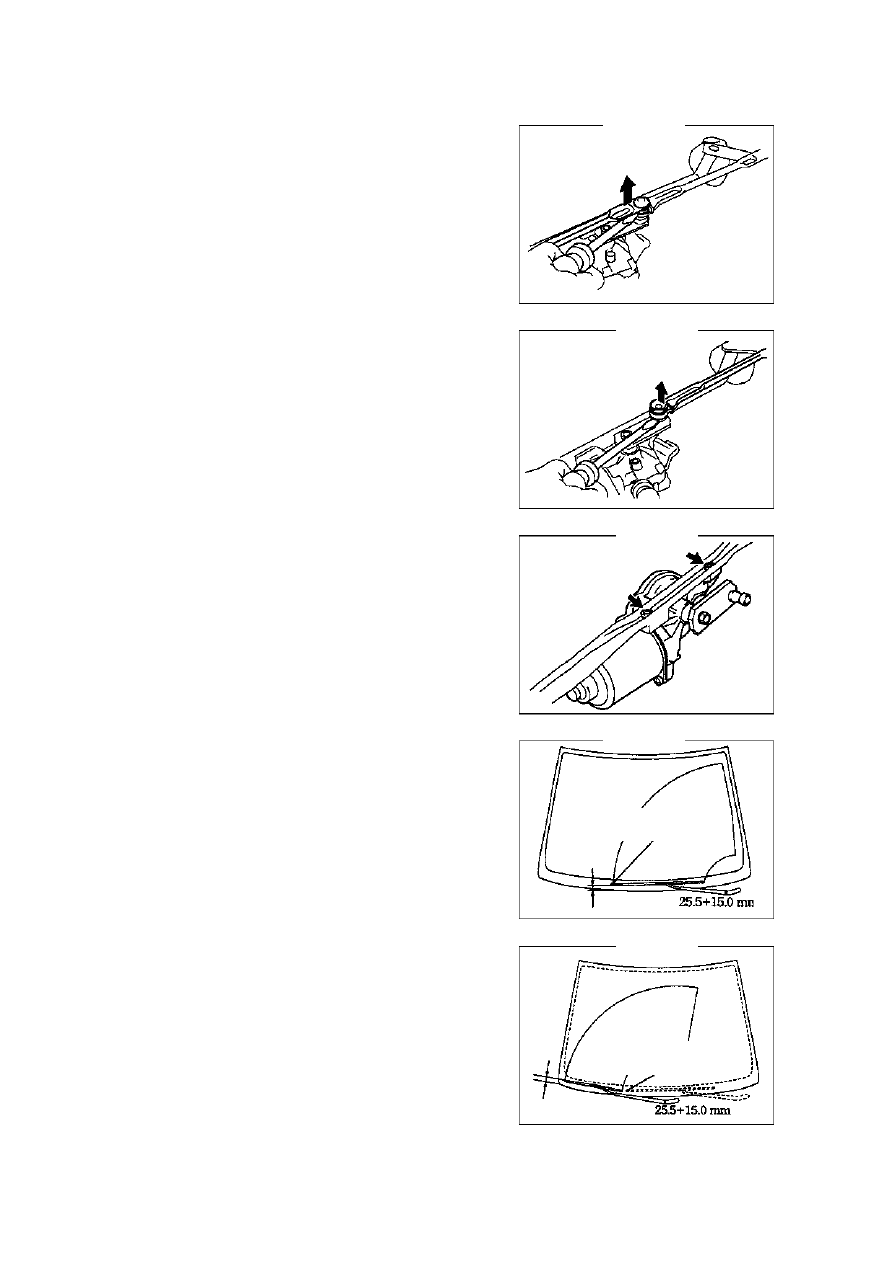

Стеклоочиститель и омыватель--Генератор стеклоочистителя



8. Снимите генератор стеклоочистителя

(a) Снимите крышки со штырей (рис.750).

(b) Открутите два болта и снимите генератор

стеклоочистителя (рис.752).

9.  Установите генератор стеклоочистителя



(a) Нанесите смазку на крышки рычага генератора
стеклоочистителя.
(b) При помощи 2 болтов установите генератор

стеклоочистителя на место (рис.752).
Момент затяжки: 5.39 Нм

10. Установите соединительный рычаг [68000053]

(a) Установите резиновый штырь
(b) При помощи 2 болтов установите соединительный
рычаг .

Момент затяжки:5.5 Нм

(c) Подключите разъемы.

11. Установите вспомогательный рычаг [68000059]

(a) Очистите металлической щеткой зубчатый паз
шарнира.
(b) При помощи резьбовой крышки закрепите рычаг в

положении, указанном на рисунке 753.
Момент затяжки: 20.5 Нм

12. Установите основной рычаг [68000057]

(a) Очистите металлической щеткой зубчатый паз
шарнира.
(b) При помощи резьбовой крышки закрепите рычаг в

положении, указанном на рисунке 754.

Положение начала и

конца сборки



Положение начала и

конца сборки



Рис.750.

Рис.751.

Рис.752.

Рис.753.

Рис.754.



301

Стеклоочиститель и омыватель--Стеклоочиститель



Стеклоочиститель

Замена



1.  Снимите левое крепление стеклоочистителя.

Снимите левое крепление стеклоочистителя с рычага.
Примечание: Не сгибайте рычаг вниз при снимании
крепления.

2.  Снимите лезвие стеклоочистителя

Снимите лезвие стеклоочистителя с крепления (рис.755).

3.  Снимите зажим лезвия.
4.  Установите зажим лезвия.

Примечание: Не перепутайте левое и правое лезвие.

5. Установите лезвие стеклоочистителя

Возьмите  лезвие  за  большую  сторону  и  установите  его  в
направлении вала соединительного рычага.
Примечание: полностью вдвиньте лезвие в
крепление



Рис.755.
