286

Свет--Передний противотуманный свет

Замена



Примечания:

•  Процедура установки обратна снятию.

Инструкции по необходимости.

•  Процедуры замены правой и левой стороны
одинаковы.
•  Согласно чертежу на странице 282

1. Замените лампочку передней противотуманной
фары (рис.733).

(a)  Снимите изолирующую крышку фары
(b) Нажмите пружину лампочки
(c)  Снимите лампочку

Регулировки



1. Отрегулируйте оптическую ось света (рис.734).

(a) Давление в шинах должно быть нормальным.
(b) Запустите двигатель.
(c) Отрегулируйте оптическую ось кнопкой регулировки

в вертикальном направлении.



Рис.733.

Рис.734.



287

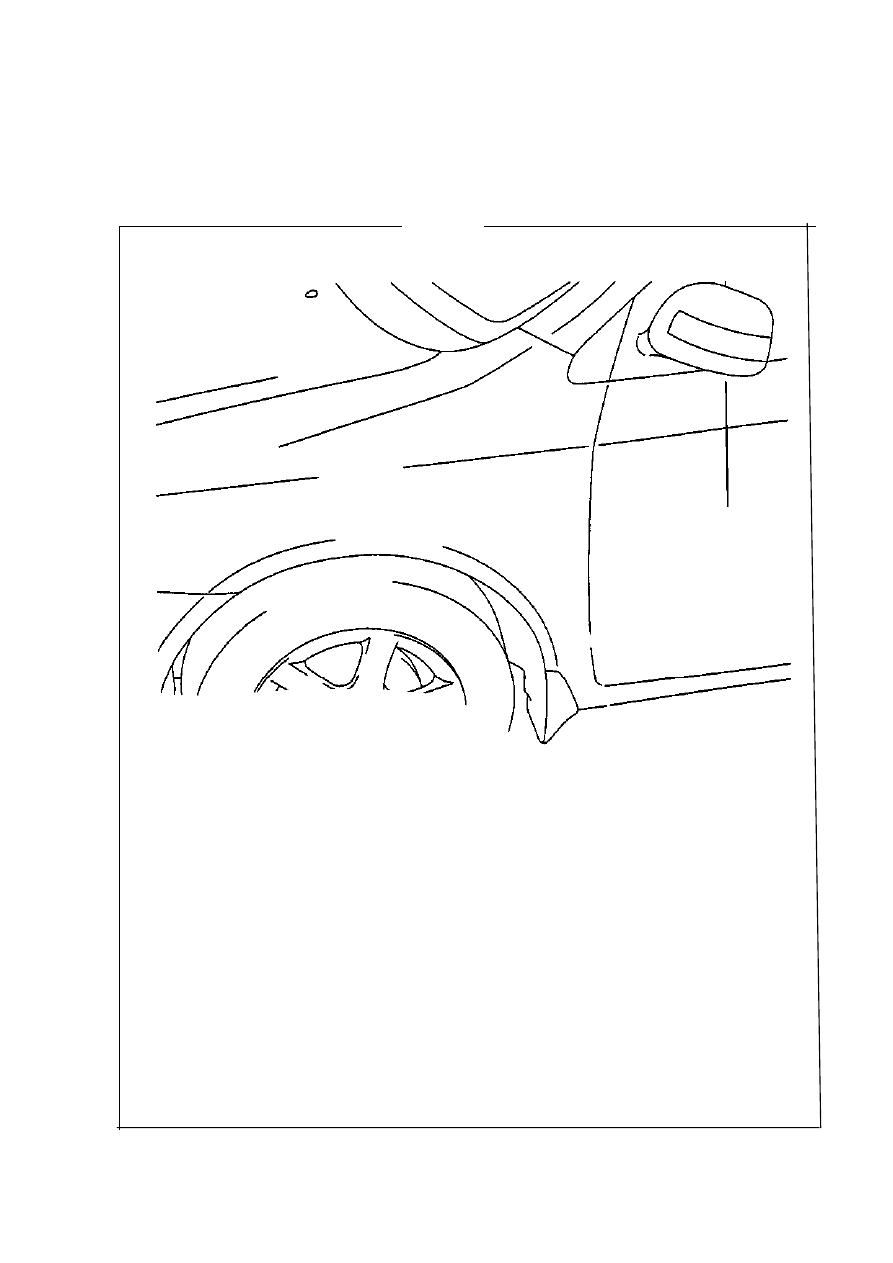

Свет--Боковой указатель поворота



Боковой указатель поворота

Компоненты









Боковой указатель поворота

Рис.735.



288

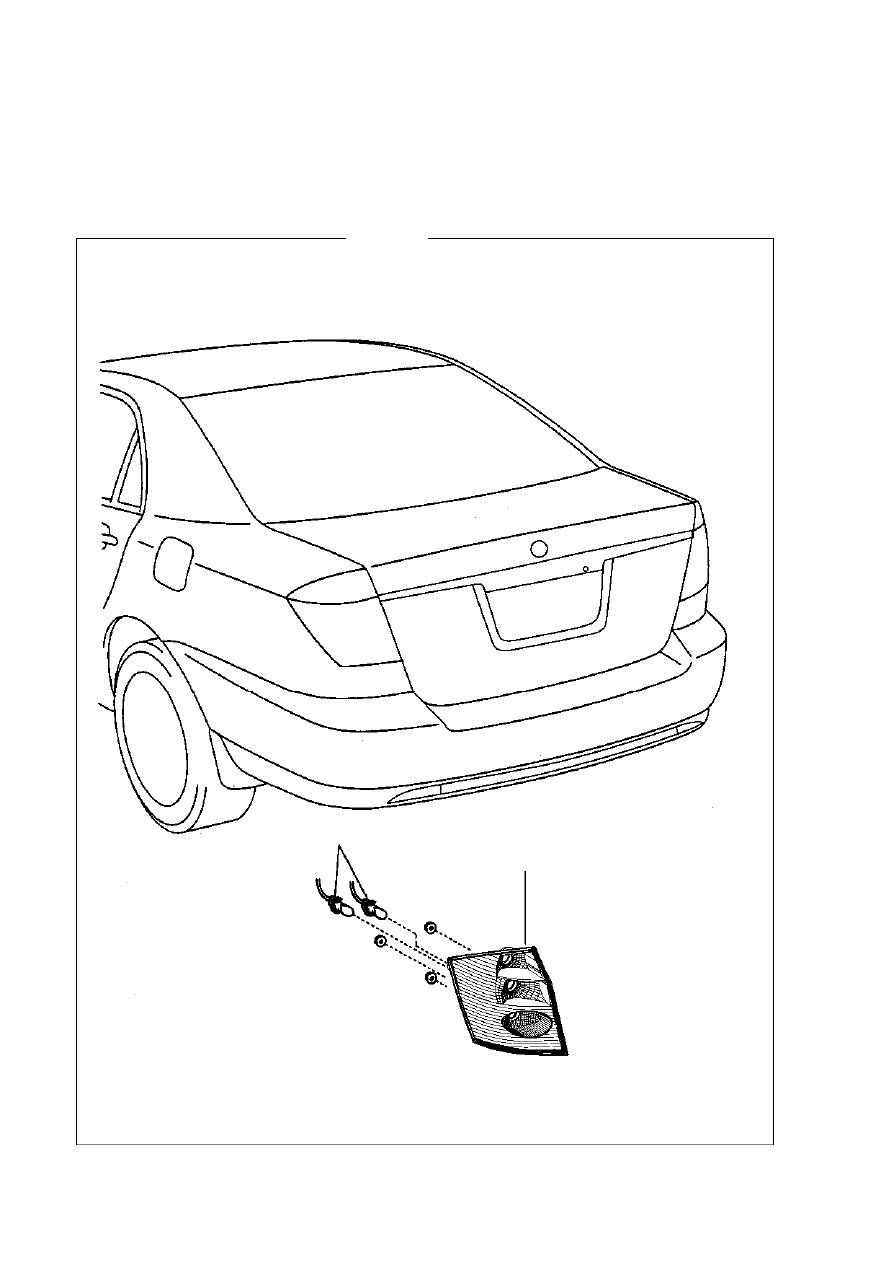

Свет--Задние фары



Задние фары

Компоненты





Лампочка

Задняя фара

Рис.736.



289

Свет--Задние фары



Замена



Примечания:

•  Процедура установки обратна снятию. Инструкции по необходимости.
•  Процедуры замены правой и левой стороны одинаковы.
•  Согласно чертежу на странице 286

1. Снимите левую заднюю фару [67000108]



(a) Снимите три болта и заднюю фару.
(b) Снимите две лампочки.
