282

Свет--Передний противотуманный свет



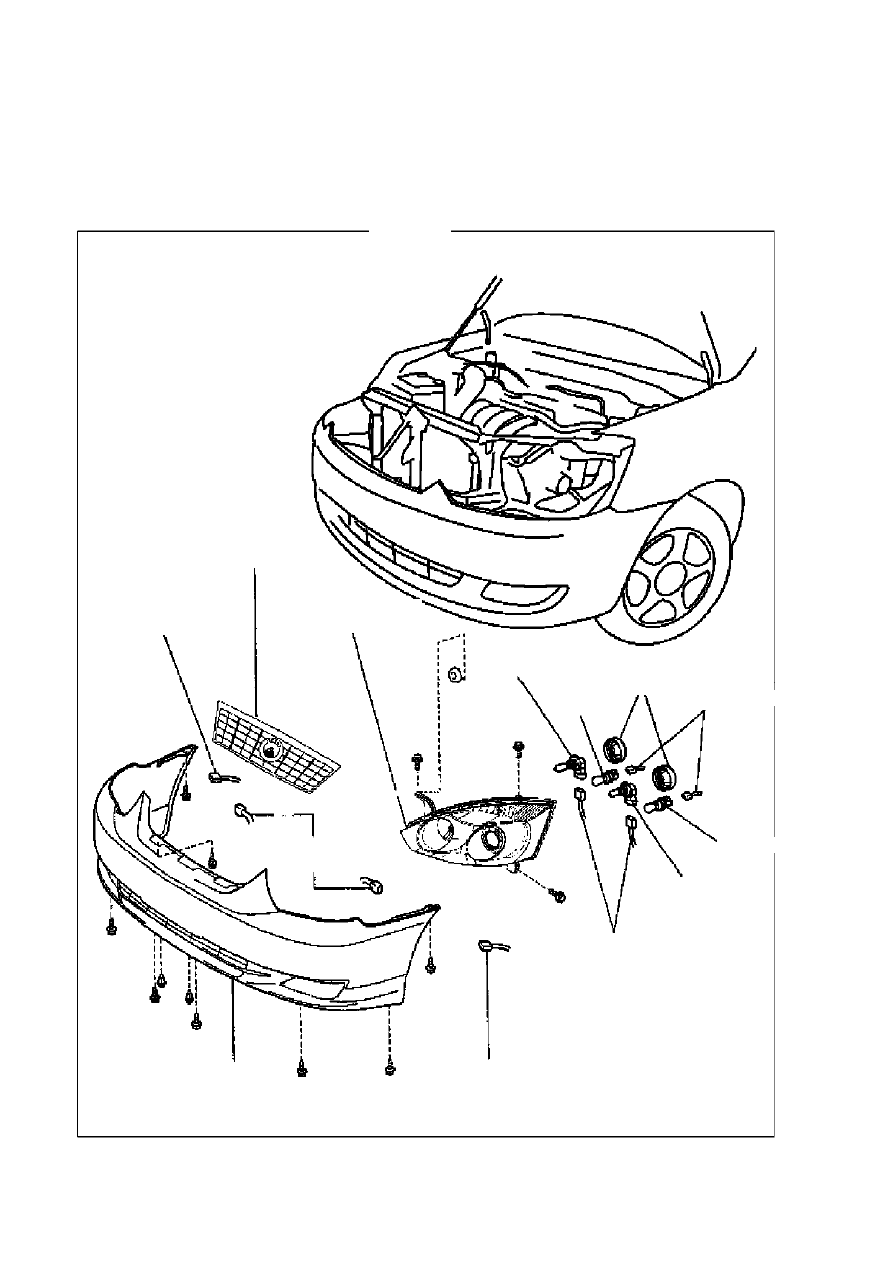

Передний свет
Компоненты





Крышка

радиатора



Передний
противотуманный
свет



Левая фара



Лампы переднего

света



Крышка

цоколя



Разъем лампочки

. Лампочка

Лампочка

Разъем УЗ датчика

Лампы

переднего света

Разъемы передних

ламп



Передний противотуманный свет



Бампер



Рис.728.



283

Свет--Передний противотуманный свет



Замена



Примечания:

•  Процедура установки обратна снятию. Инструкции по необходимости.
•  Процедуры замены правой и левой стороны одинаковы.
•  Согласно чертежу на странице 282.

1.  Снимите крышку радиатора (см. стр. 376)
2.  Снимите облицовку левого переднего колеса (см. стр. 376)
3.  Снимите облицовку правого переднего колеса (см. стр. 376)
4.  Снимите передний бампер (см. стр. 376)

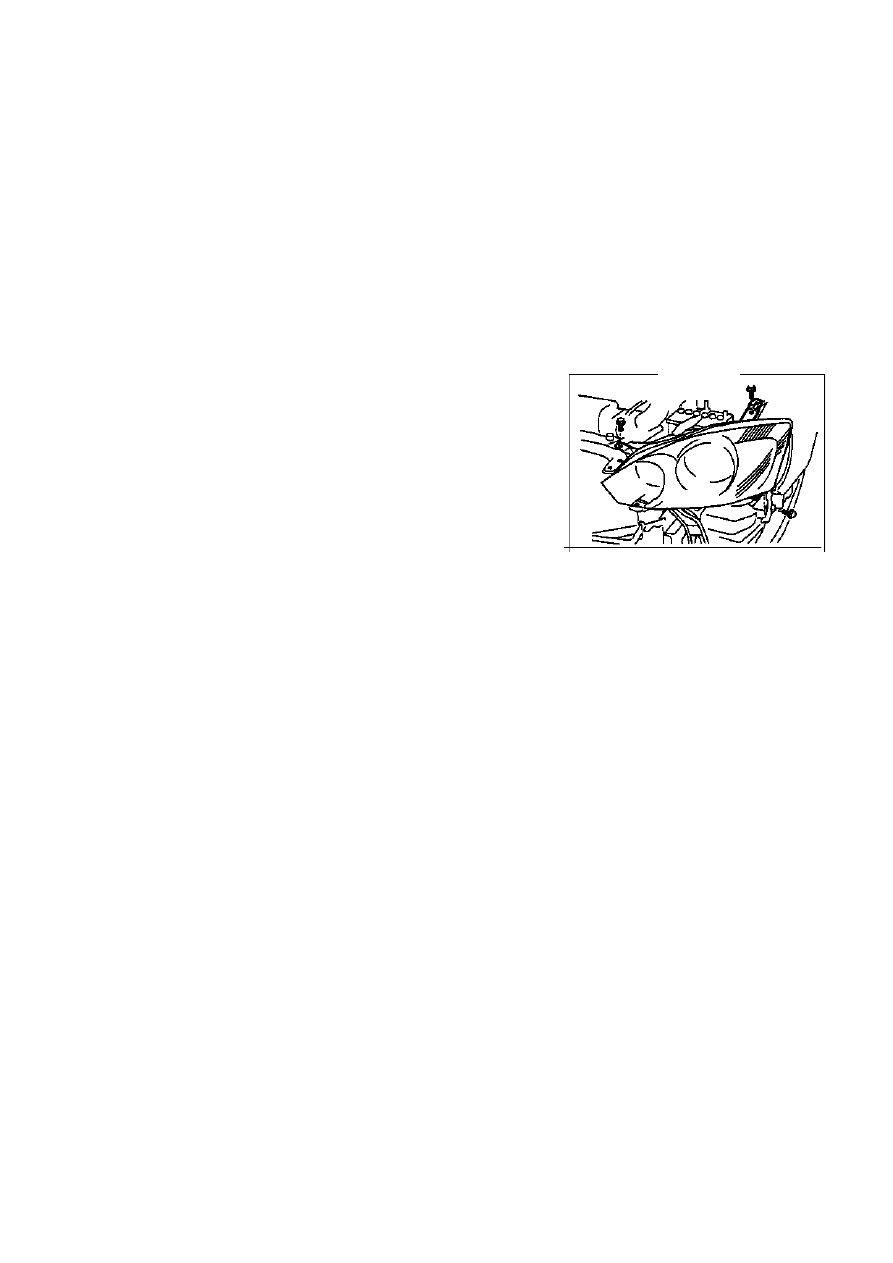

5.  Снимите левую фару [67000102] (рис.729).

(a) Снимите три болта
(b) Снимите 4 разъема
(c)  Вытащите фару вперед
(d)  Снимите 2 установочные крышки и 4 лампочки.

Регулировки



1. Отрегулируйте фокусировку передней фары

(a) Припаркуйте автомобиль, соблюдая следующее:

•  Передние фары не повреждены.
•  Автомобиль стоит на ровной дороге.
•  Давление в шинах стандартное
•  Водитель на своем месте и автомобиль готов к езде (бак топлива полный)
•  Автомобиль многократно продольно качается.

(b) Проверьте фокусировку передних фар

(1) Подготовьте тонкую белую бумагу
(2) Поднимите лист на расстоянии 300cm от фары.
(3) Осевая линия автомобиля должна быть перпендикулярна поверхности листа.
(4) Проведите прямую линию (линия H) на листе, которую освещает фара.
(5) Проведите вертикальную линию (линия V) на листе вдоль осевой линии автомобиля.
(6) Проведите две ровные линии (справа и слева) в зоне освещения двумя боковыми лампами.
(7) Проведите прямую линию (соедините осевой сигнал фар ближнего света) до зоны

освещения головным светом.

Примечание: Правая линия (RH) Н и левая (LH) Н на 0.57 ниже прямой линии (Н)
света.

(8) Запустите двигатель.
(9) Установите переключатель света в положение ON.

штырь

Рис.729.



284

Свет--Передний противотуманный свет

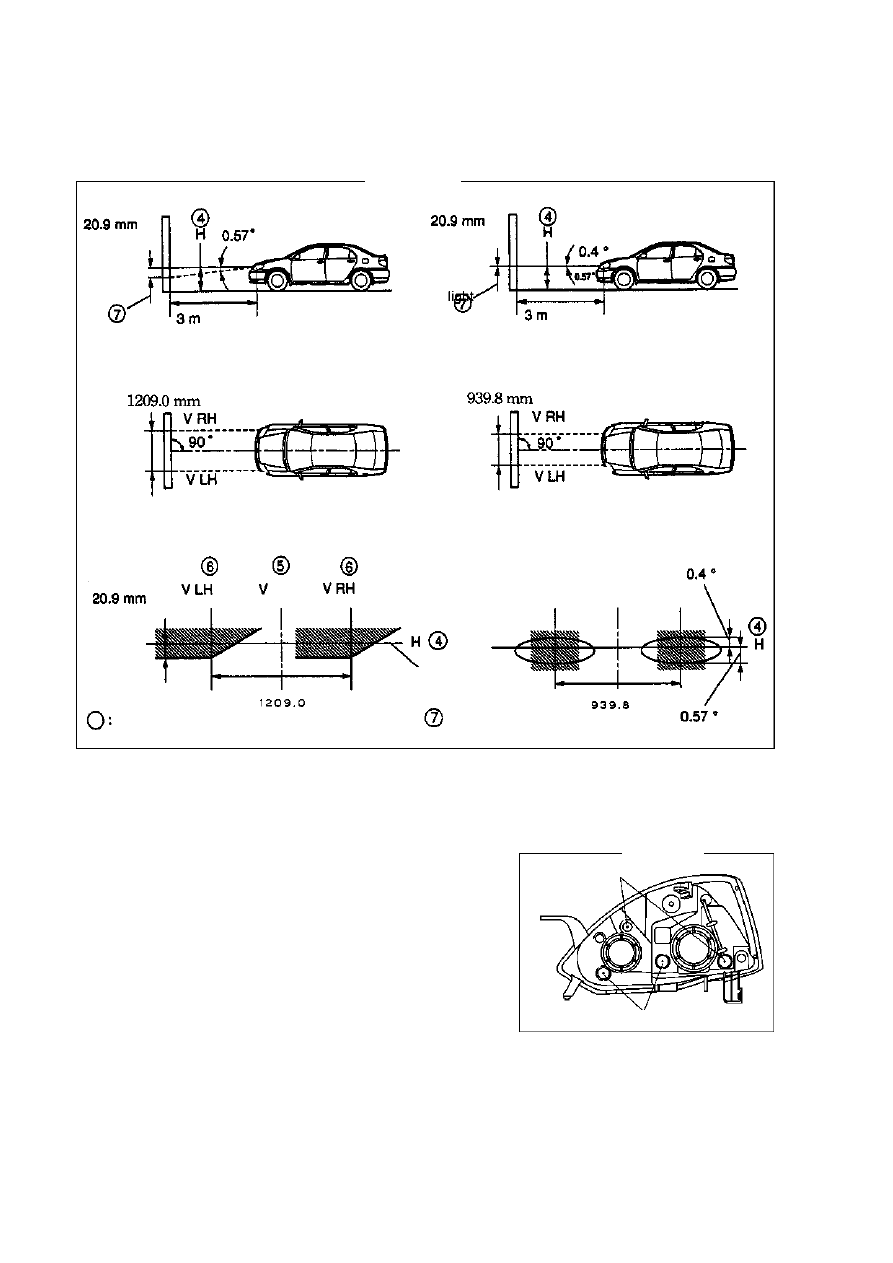

(10) Проверьте передний свет на соответствие чертежу.
(11) Если не соответствует, отрегулируйте свет по вертикальной или горизонтальной линии.



Примечания:
•  Отрегулируйте фокус между светом RH и LH по чертежу.
•  Значение фокусного расстояния ближнего света не регулируется в

горизонтальном направлении.

(c) Отрегулируйте вертикальное положение при помощи

болта регулировки А.

(d) Отрегулируйте горизонтальное положение при помощи

болта регулировки В.



Ближний

свет

Дальний

свет

линия

линия

линия

линия

линия

линия

H RH и H

LH линия

Номера приближения

Болт регулировки “A”

Болт регулировки “B”

Рис.730.

Рис.731.



285

Свет--Передний противотуманный свет



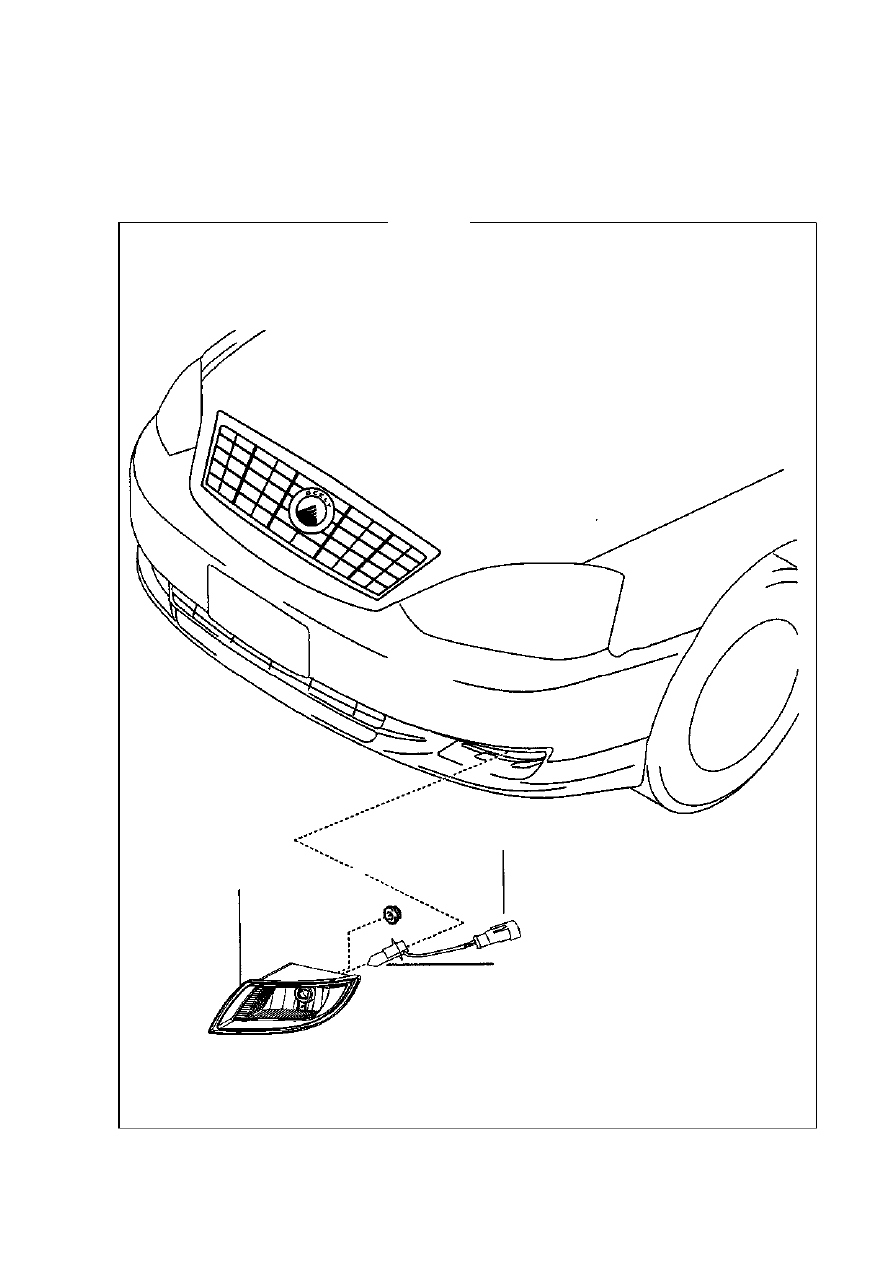

Передний противотуманный свет
Компоненты







Передний противотуманный свет



Левая противотуманная фара



Лампочка

Рис.732.
