Ремень безопасности--Передний ремень безопасности

Замена



Совет:

•  При установке выполняйте шаги по разборке в обратной последовательности.

Инструкции по сборке могут быть предоставлены отдельно.

•  Процедуры замены правой и левой стороны одинаковы.
•  См. чертеж компонентов переднего ремня безопасности на странице 273.



1.  Снимите отрицательный кабель батареи.
2.  Снимите левый замок переднего ремня безопасности [68010040].



(a) Снимите сиденье водителя (см. стр. 349).
(b) Снимите замок ремня безопасности на прокладке сиденья (см. стр. 349).
(c) Только для стороны водителя: снимите зажим скобы прокладки сиденья.
(d) Снимите болты замка ремня безопасности со стороны переднего сиденья.

3.  Снимите панель порога левой передней двери [68010020].
4.  Снимите панель порога левой задней двери [68010022].
5.  Снимите изоляцию рамки левой передней двери

[68010055].

6.  Снимите изоляцию рамки левой задней двери

[68010059].

7.  Снимите нижнюю панель левой центральной стойки

[68010018].

8.  Снимите зажим левого переднего ремня безопасности

[68010044].

(a)  При помощи отвертки снимите панель верхнего болта

ремня безопасности (рис.713).
Совет: перед использованием обмотайте верхний
конец.

(b) Снимите болты и зажим.
(c)  При помощи отвертки снимите панель верхнего болта

ремня безопасности.
Совет: перед использованием обмотайте верхний
конец.

(d) Снимите болты и нижние болты ремня безопасности со стороны пола (рис.714).
(e)  Отключите крепление зажима как показано на рисунке 715.

Примечание: перед снятием ремня безопасности необходимо установить

переключатель зажигания в положение LOCK и отключить отрицательный кабель
батареи на 90, затем можно начинать работу.

(f)  Снимите болты и зажим.

9.  Установите зажим левого переднего ремня безопасности.

(a) Проверьте угол уклона при начале блокировки ELR.

(1) Проверьте возможность вынимания ремня безопасности при угле более 45°.

Примечание: не снимайте зажим.

(b) Установите зажим при помощи болтов.

Момент затяжки: 41 Нм

(c) При помощи 2 болтов установите крепление бокового

ремня и ремень безопасности.

Момент затяжки: 41 Нм

(d) Проверьте замок ELR.
(e) После установки ремня безопасности на автомобиле,

проверьте его блокировку при резком выдергивании.

10. Установите левый передний зажим ремня

безопасности.
Момент затяжки: 41 Нм

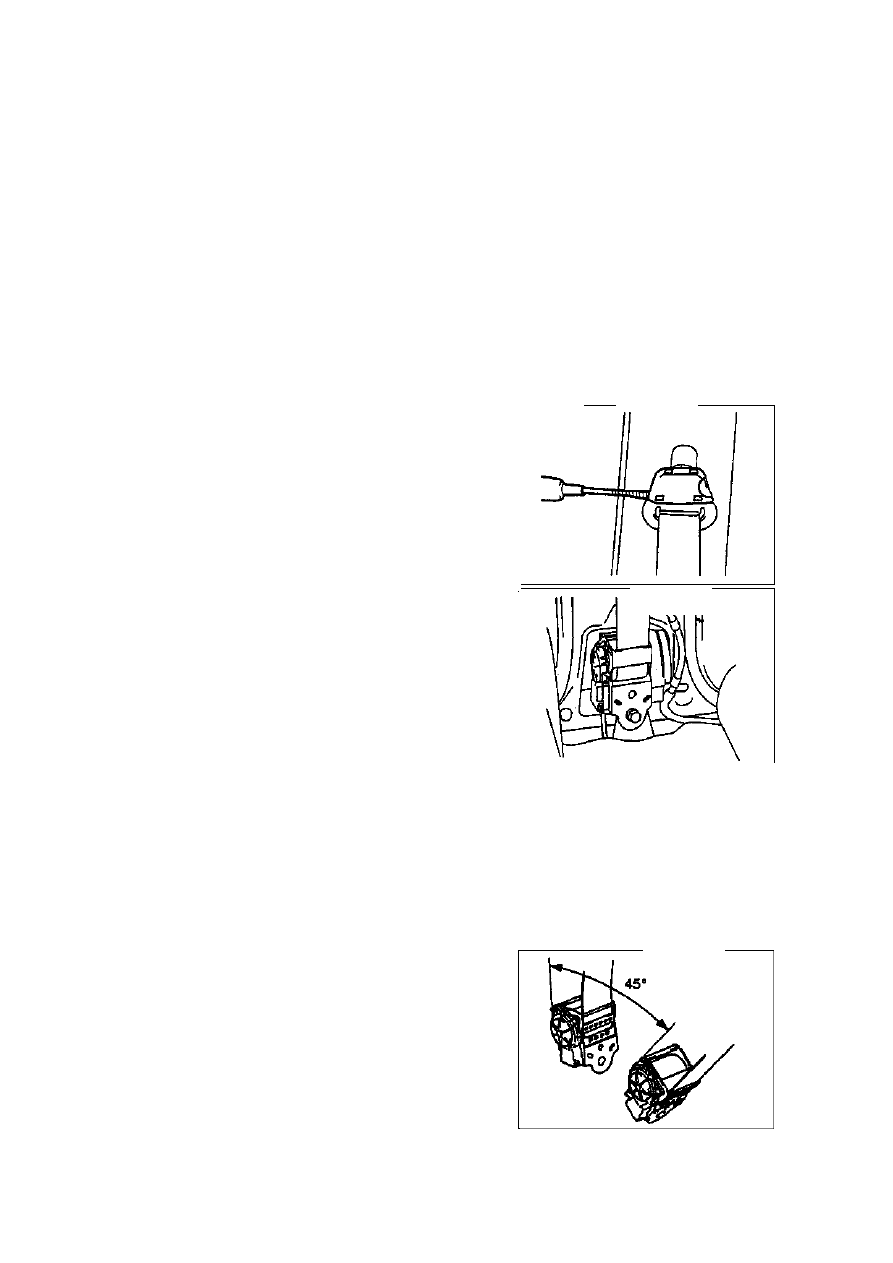

Рис.713.

Рис.714.

Рис.715.



271

Ремень безопасности--Задний ремень безопасности



Задний ремень безопасности

Компоненты



1.  Панель задней левой стойки [68010026]
2.  Панель задней правой стойки [68010027]
3.  Подлокотник задних сидений [68010076]
4.  Болт M8*20 [68000203]
5.  Нижняя подушка [68010074]



6.  Задняя панель с солнцезащитным экраном

[68010032]

7.  Пластиковый зажим [68000089]
8.  Зажим заднего ремня безопасности
[68010048]
9.  Нижняя часть ремня безопасности с замком

[68010043]

10.  Верхний стоп-сигнал [67010008]





момент затяжки

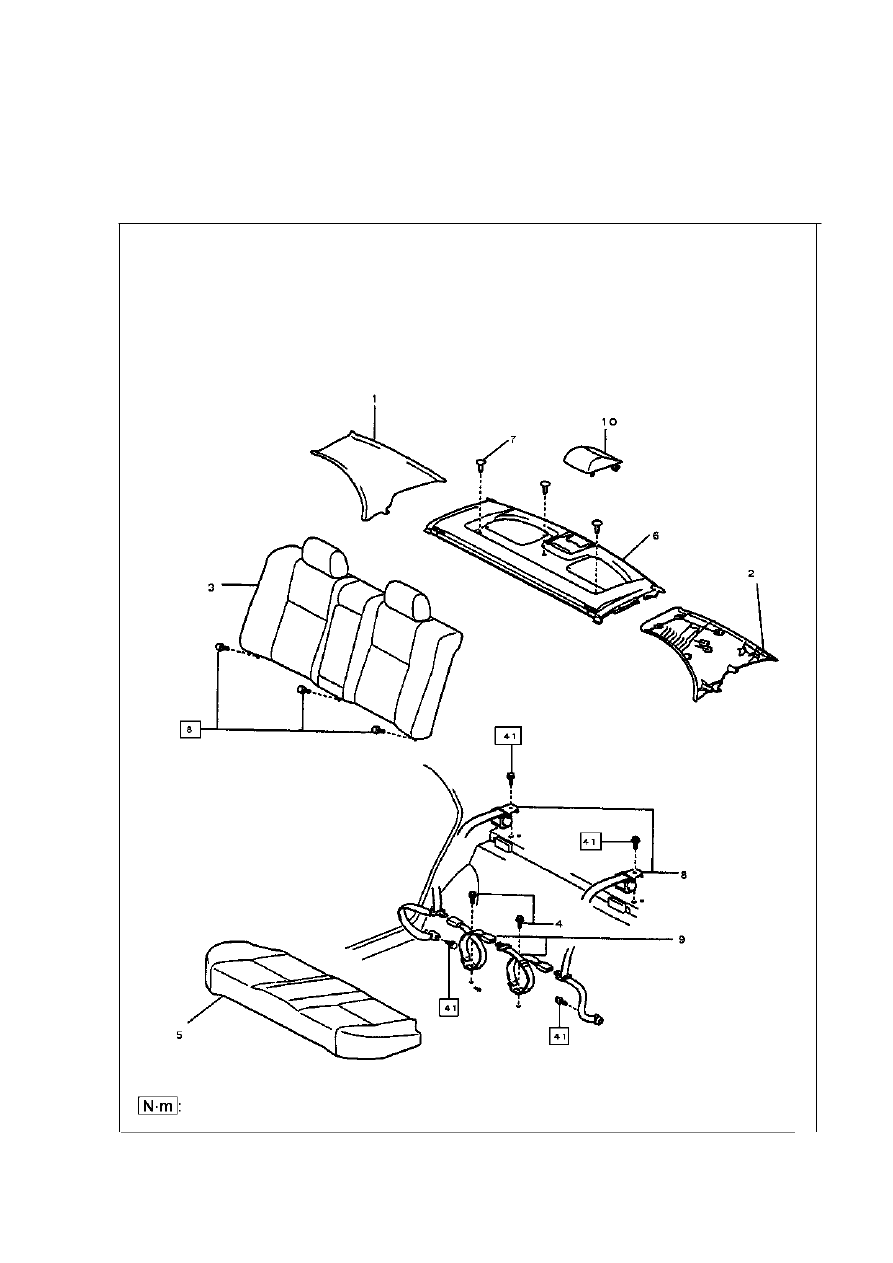

Рис.716.



272

Ремень безопасности--Задний ремень безопасности



1.  Панель задней левой стойки [68010026]
2.  Панель задней правой стойки [68010027]
3.  Левый подлокотник задних сидений

[68010078]

4.  Правый подлокотник задних сидений

[68010079]

5.  Болт и шайба M6*14 [Q1400614]
6.  Спинка заднего сиденья [68010076]



7.  Шестигранный фланцевый болт [68000203]
8.  Болт и шайба M10*1.25*22 [Q1401022]
9.

Нижняя подушка [68010074]

10.Задний ремень безопасности
[68010048]
11. Нижняя часть ремня безопасности с
замком [68010043]
12. Задняя панель с солнцезащитным
экраном [68010032]
13. Верхний стоп-сигнал [68010008]







Момент затяжки

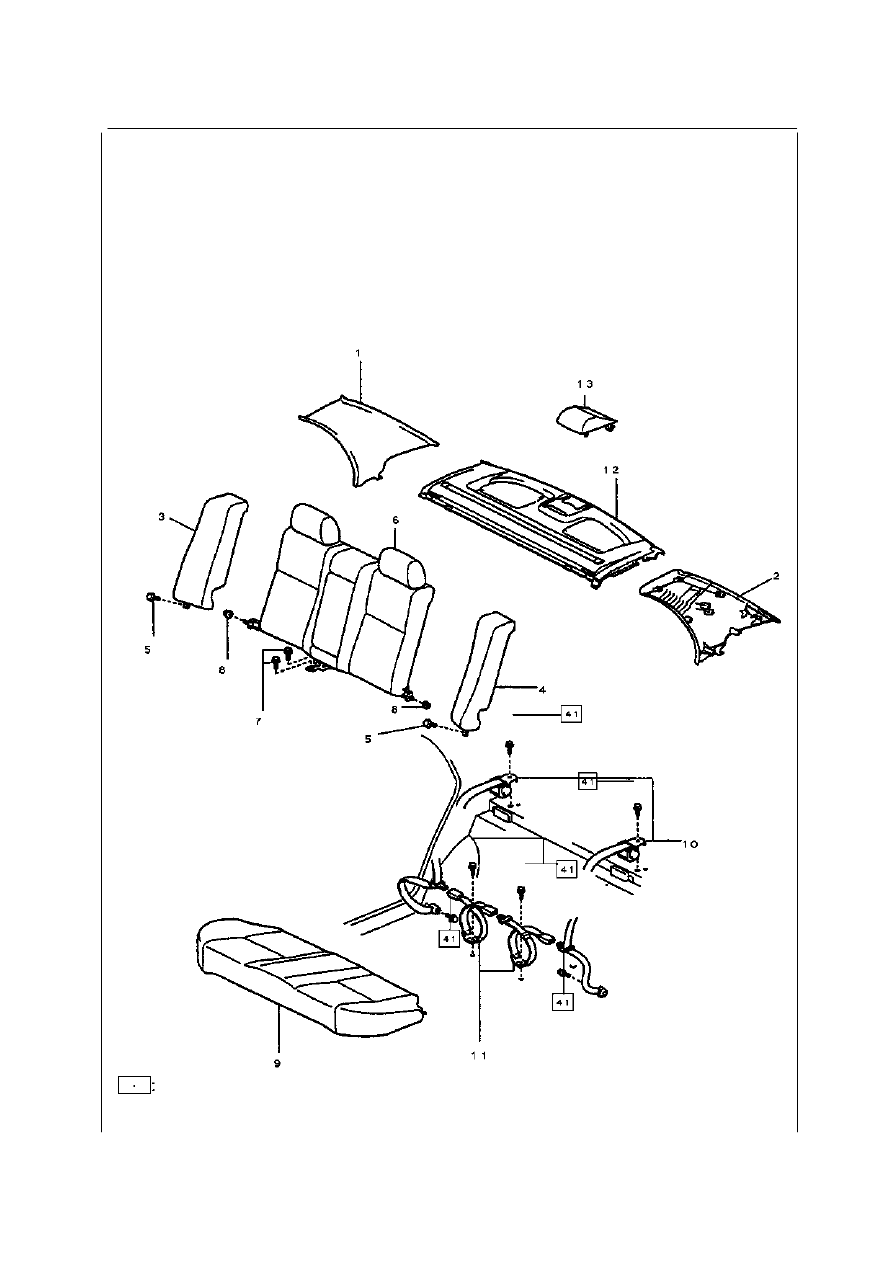

Рис.717.



273

Ремень безопасности--Задний ремень безопасности



Замена



Совет:

•  При установке выполняйте шаги по разборке в обратной последовательности.

Инструкции по сборке могут быть предоставлены отдельно.

•  Процедуры замены правой и левой стороны одинаковы.
•  См. чертеж компонентов ремня безопасности на странице 271.



1.  Снимите подушку задних сидений.
2.  Снимите правый подлокотник задних сидений [68010079]
3.  Снимите левый подлокотник задних сидений [68010078]
4.  Снимите подушку задних сидений [68010074]
5.  Снимите подлокотник задних сидений [68010076]
6.  Снимите верхний стоп-сигнал [68010008]
7.  Снимите панель правой задней стойки [68010027]
8.  Снимите панель левой задней стойки [68010026]
9.  Снимите заднюю панель с солнцезащитным экраном [68010032]



(a) Используйте специальный инструмент для снимания 3 зажимов (рис.718).
(b)  Вытащите ремень безопасности из зазора и снимите заднюю панель.



10. Снимите зажим заднего ремня безопасности [68010048]

(a) Снимите болты и зажимы ремня безопасности.
(b) Снимите болты и зажим заднего ремня безопасности.

11. Снимите нижний ремень с замком. [68010043]

(a) Снимите болты и нижний ремень с замком.



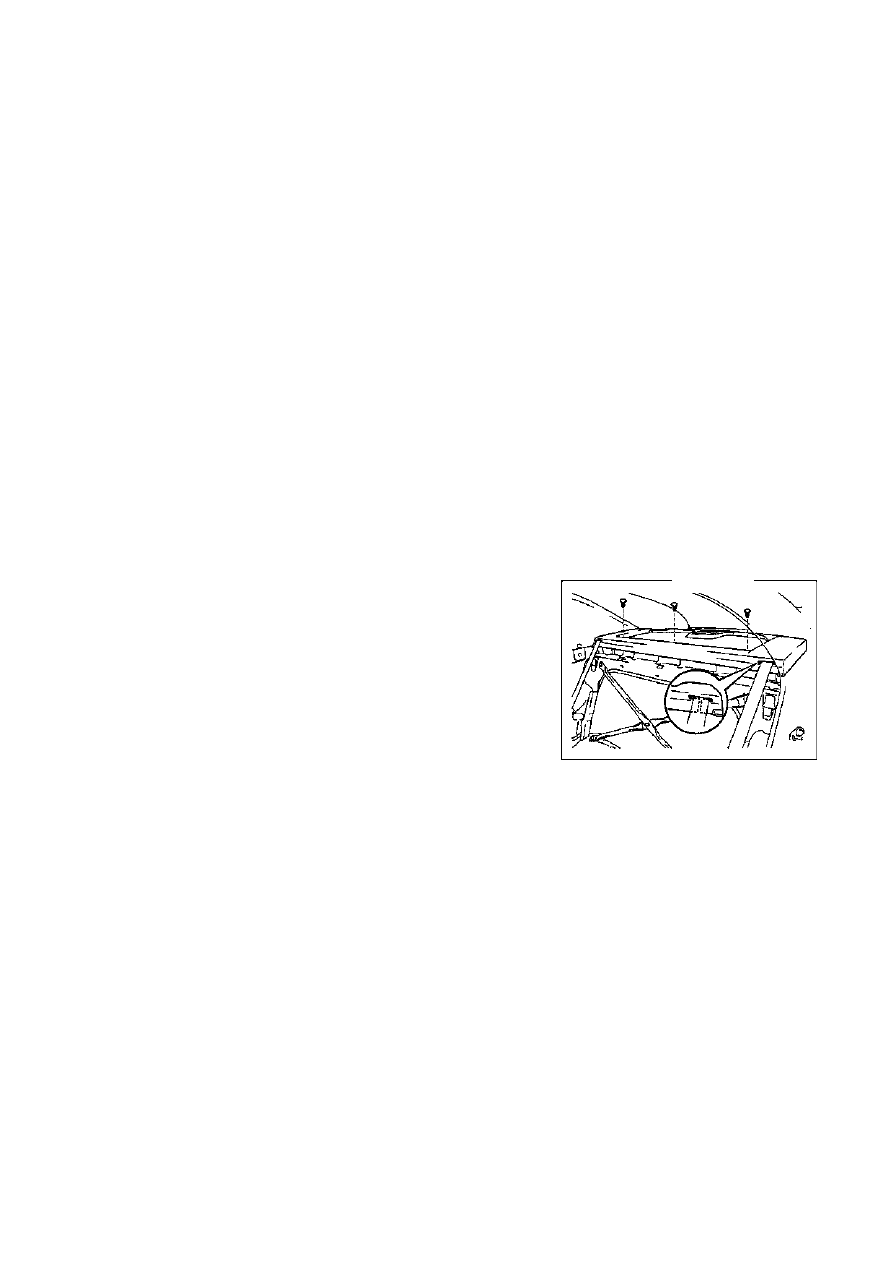

Рис.718.
