242

Вспомогательная система безопасности--Устранение неполадок



В таблице 16 приведены внутренние неполадки блока управления
Таблица 16.



№



Тип неполадки



Тип мигания



Примечание



1



Неисправность смещения электронного ускорения



* * * -



0001



2



Неисправность самодиагностики электронного ускорения



* * - *



0010



3



Неверный SCM внутренней RAM



* * - -



0011



4



Неверны внутренние параметры



* - * *



0100



5



Переполнение памяти или внутренняя неисправность.                                                  * - * -



0101



6



Неисправность механического датчика безопасности



* - - *



0110



7



Неверное увеличенное давление



* - - -



0111



8



Ошибка привода зажигания



- * * *



        1000



9



Неверное напряжение зажигания F12 и F13



- * * -



1001



10



Прочие детали



- * - *



1010



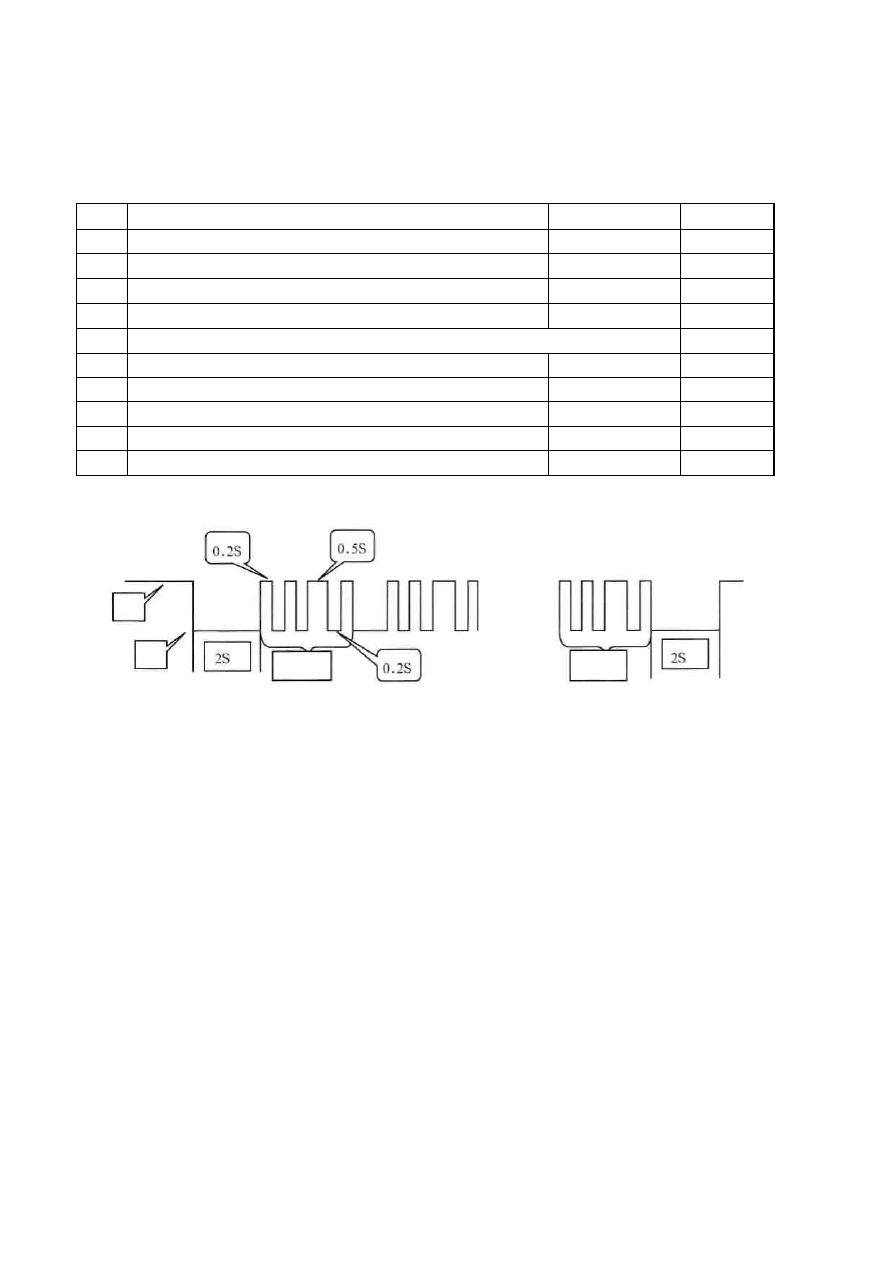

Схема мигания



Схема мигания неисправности « * * - *»
При возникновении подобной ситуации, выключите и включите зажигание, если неисправность не
исчезает, замените блок управления.





243

Вспомогательная система безопасности--Ремонт



Ремонт

(таблица 17).



a.  При  возникновении  предупреждений  по  питанию  необходимо  зарядить  или  заменить

батарею.

b.  Используйте специальный тестер для диагностики.

Коды ошибок контроллера KD4.1



№



Описание неполадок



Устранение



1



Контур зажигания 1 (подушка водителя), высокое сопротивление или разрыв контура.



OK



2



Контур зажигания 1 (подушка водителя), низкое сопротивление или короткое замыкание.



OK



3



Контур зажигания 1 (подушка водителя), контакт с заземлением



OK



4



Контур зажигания 1 (подушка водителя), контакт с питанием



OK



5



Контур зажигания 2 (подушка пассажира), высокое сопротивление или разрыв контура.



OK



6



Контур зажигания 2 (подушка пассажира), низкое сопротивление или короткое замыкание.



OK



7



Контур зажигания 2 (подушка пассажира), контакт с заземлением



OK



8



Контур зажигания 2 (подушка пассажира), контакт с питанием.



OK



9



Контур зажигания 3 (натяжение ремня водителя), высокое сопротивление или разрыв контура





              OK



10



Контур зажигания 3 (натяжение ремня водителя), низкое сопротивление или короткое

замыкание



                OK



11



Контур зажигания 3 (натяжение ремня водителя), контакт с заземлением



OK



12



Контур зажигания 3 (натяжение ремня водителя), контакт с питанием



OK



13



Контур зажигания 4 (натяжение ремня пассажира), высокое сопротивление или разрыв контура



                OK



14



Контур зажигания 4 (

натяжение ремня пассажира

),

низкое сопротивление или короткое

замыкание

                  OK



15



Контур зажигания 4 (натяжение ремня пассажира), контакт с заземлением



OK



16



Контур зажигания 4 (натяжение ремня пассажира), контакт с питанием



OK



17



Напряжение питания слишком высокое



OK



18



Напряжение питания слишком низкое



OK



19



Неисправность сигнальной лампы, контакт с питанием или замыкание.



OK



20



Неисправность сигнальной лампы, контакт с заземлением или разрыв контура.



OK



21



Неправильный расчет параметров
контроллером (KD4.1))



Нет (замените подушку)



22



Запись фронтального удара



Нет (замените контроллер

KD4.1



23



Ошибка связи



OK



24



Внутренняя неисправность



Нет (замените контроллер

KD4.1



25



Штырь удара  (масляный насос) контактирует с заземлением



OK



26



Штырь удара (масляный насос) контактирует с питанием



OK



27



Штырь удара (центральный замок) контактирует с заземлением



OK



28



Штырь удара (центральный замок) контактирует с питанием



OK



29



Независимое срабатывание натяжителя ремня



OK, максимум 5 раз



30



Шестикратное независимое срабатывание
натяжителя ремня. (KD4.1))



Нет (замените подушку)





Таблица 17.



244

Вспомогательная система безопасности--Ремонт



(1) некоторые неполадки отображаются сигнальной лампой. Если внешние неполадки
постоянные, после устранения индикация исчезает.
(2) однократные или постоянные неполадки устанавливаются на сервере. Внутренние
неполадки или «записи об  ударе» контроллера (KD4.1) заново не настраиваются, необходимо
заменить контроллер (KD4.1).
(3) микроконтроллер, включается независимая сигнальная лампа.
Микропроцессор  с  избытком  неполадок  работать  не  может,  и  не  может  управлять  сигнальной
лампой. В этом случае лампа включается напрямую контуром питания, как показано далее:

•  Исчезает питание батареей контроллера (KD4.1): лампа включается функцией

автоматического света.

•  Утрата внутреннего рабочего напряжения: сигнальная лампа горит обычно.
•  Новая настройка триггера: лампа мигает
•  Микропроцессор не работает: сигнальная лампа горит обычно
•  Вставка контроллера (KD4.1) неисправна: лампа горит обычно.
Определите шаги диагностики:

Если лампа горит, даже если по итогу гаснет, проверьте следующее. Сначала найдите
неисправный компонент при помощи диагностического устройства. Затем выполните шаги по
проверке.

a.  Если результатами сканирования является внутренняя неисправность или срабатывание
подушки безопасности, замените блок управления.
b.  Неполадка может быть устранена.



245

Вспомогательная система безопасности--Проверка



Проверка



.

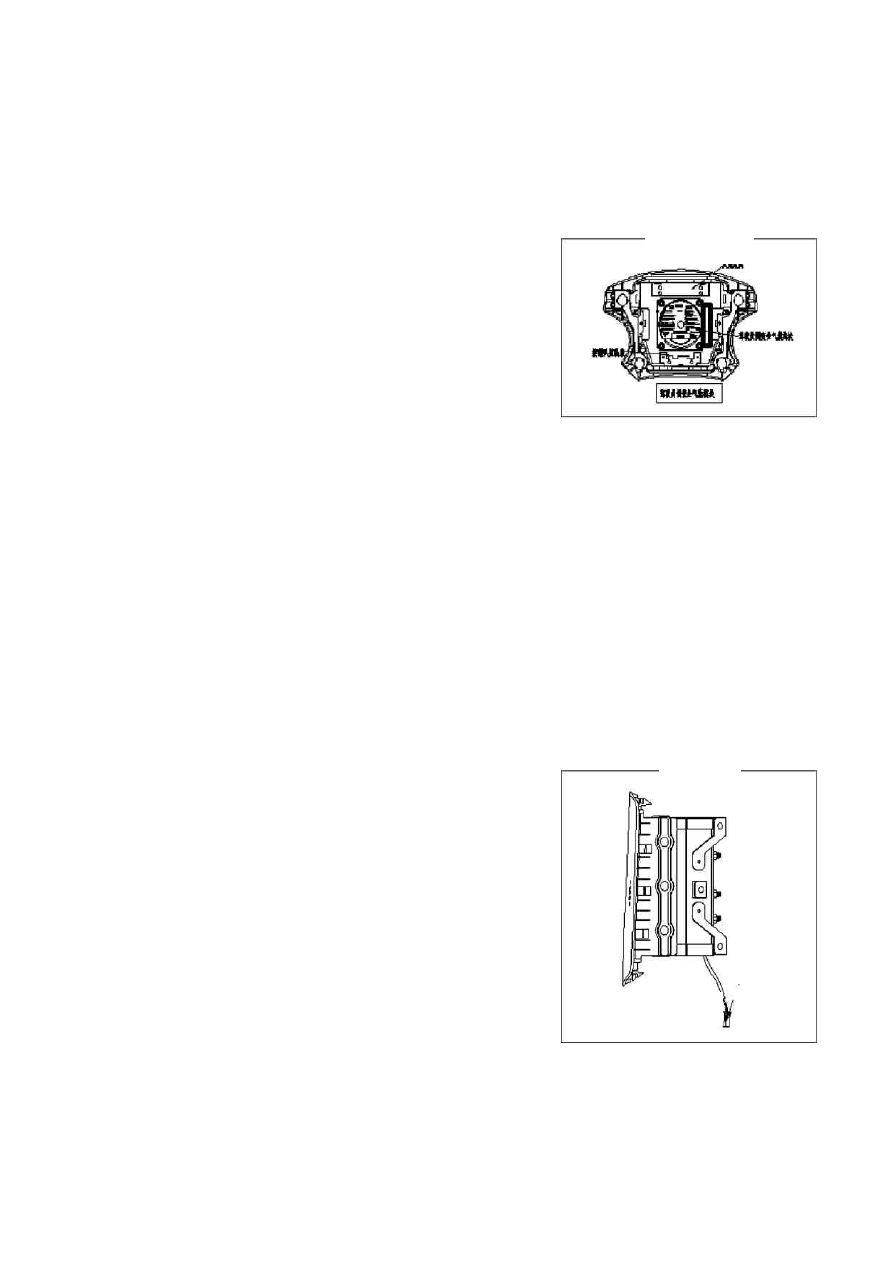

I.  Проверка подушки безопасности со стороны
водителя разделяется на 3 случая:

Автомобиль не

ударялся, автомобиль ударялся, но подушка не
сработала, автомобиль ударялся и подушка сработала.
1.  Автомобиль не ударялся:

a.  Выполните диагностику неполадок,
b.  Проверьте визуально установку подушки на руле,

включая в особенности:
Проверьте порезы на подушке, трещины и вмятины на
поверхности, сильное изменение цвета.

2.  Автомобиль ударялся, но подушка не сработала:

a.  Выполните диагностику неполадок,
b.  Проверьте визуально установку подушки на руле, включая в особенности:

Проверьте порезы на подушке, трещины и вмятины на поверхности, сильное изменение
цвета.
Проверьте дефекты проводов и соединений, дефекты рулевого
колеса,
Проверьте повреждения спирального кабеля, проводов колонки,
Проверьте  плату  кнопки  колонки  на  руле  (если  повреждена,  необходимо  заменить  весь
модуль подушки безопасности, ремонт недопустим).
Будьте особенно внимательны при установке новой подушки, следуйте шагам руководства.

3.  Автомобиль ударялся и подушка сработала:

a.  Выполните диагностику неполадок,
b.  Проверьте снятую подушку визуально, включая:

Проверьте повреждения проводов и разъема спирального кабеля, проводов и разъема
колонки
Проверьте дефекты проводов,
Проверьте дефекты рулевого колеса,
Будьте особенно внимательны при установке новой
подушки, следуйте шагам руководства

II. Проверка подушки безопасности со стороны
пассажира разделяется на 3 случая:

Автомобиль не ударялся, автомобиль ударялся, но

подушка не сработала, автомобиль ударялся и подушка
сработала.

2
4
9



Замените

провода
подушки



Модуль подушки

пассажира



Рис.676

Рис.677.
