262

Вспомогательная система безопасности--Удаление
отходов подушки безопасности



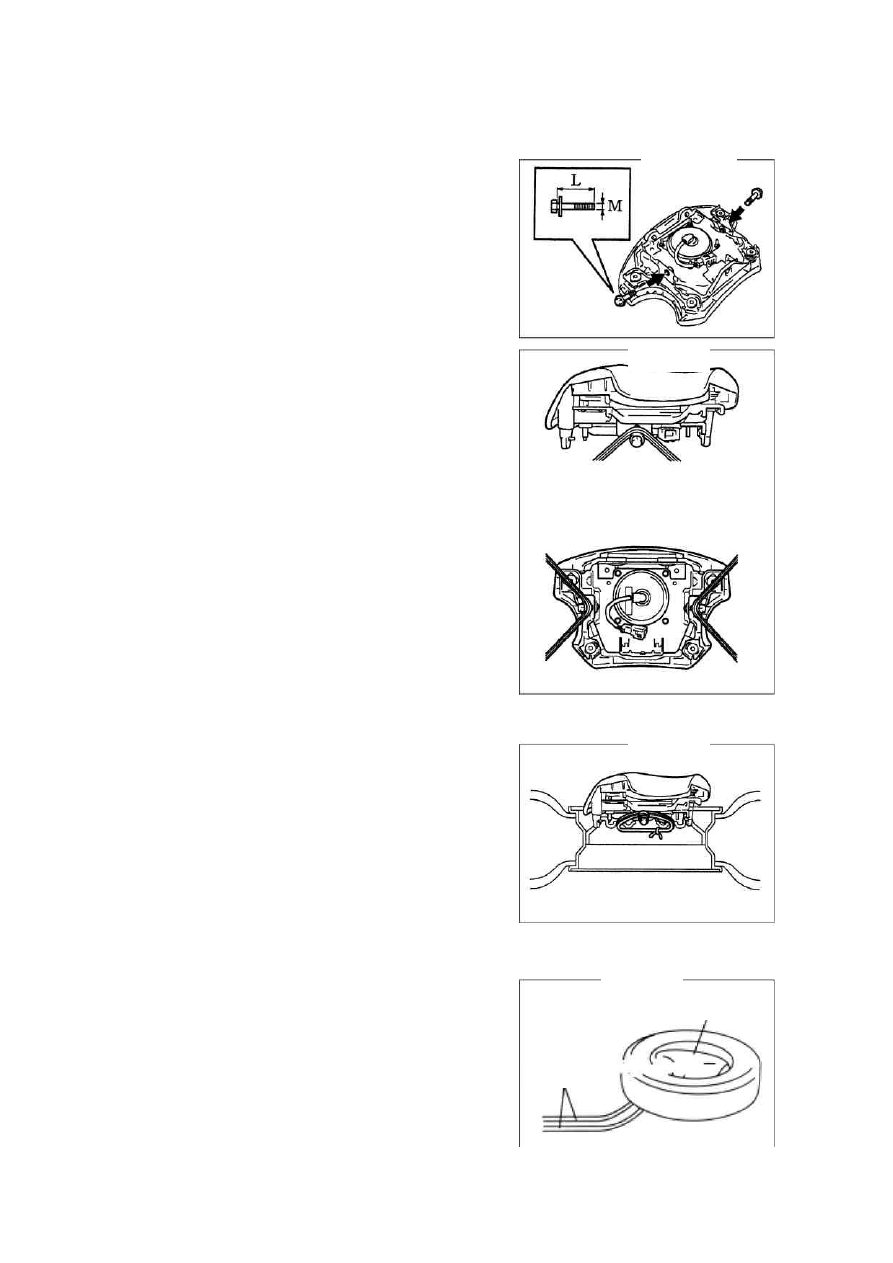

(3) Закрепите модуль на колесе (рис.686).

a. Установите 2 болта с прокладками в установочные

отверстия модуля подушки безопасности водителя.
Размер болта:       L 35.0

мм



     M 6.0

мм



Примечание:  закрутите  болты  руками  до

упора, не перетягивайте.

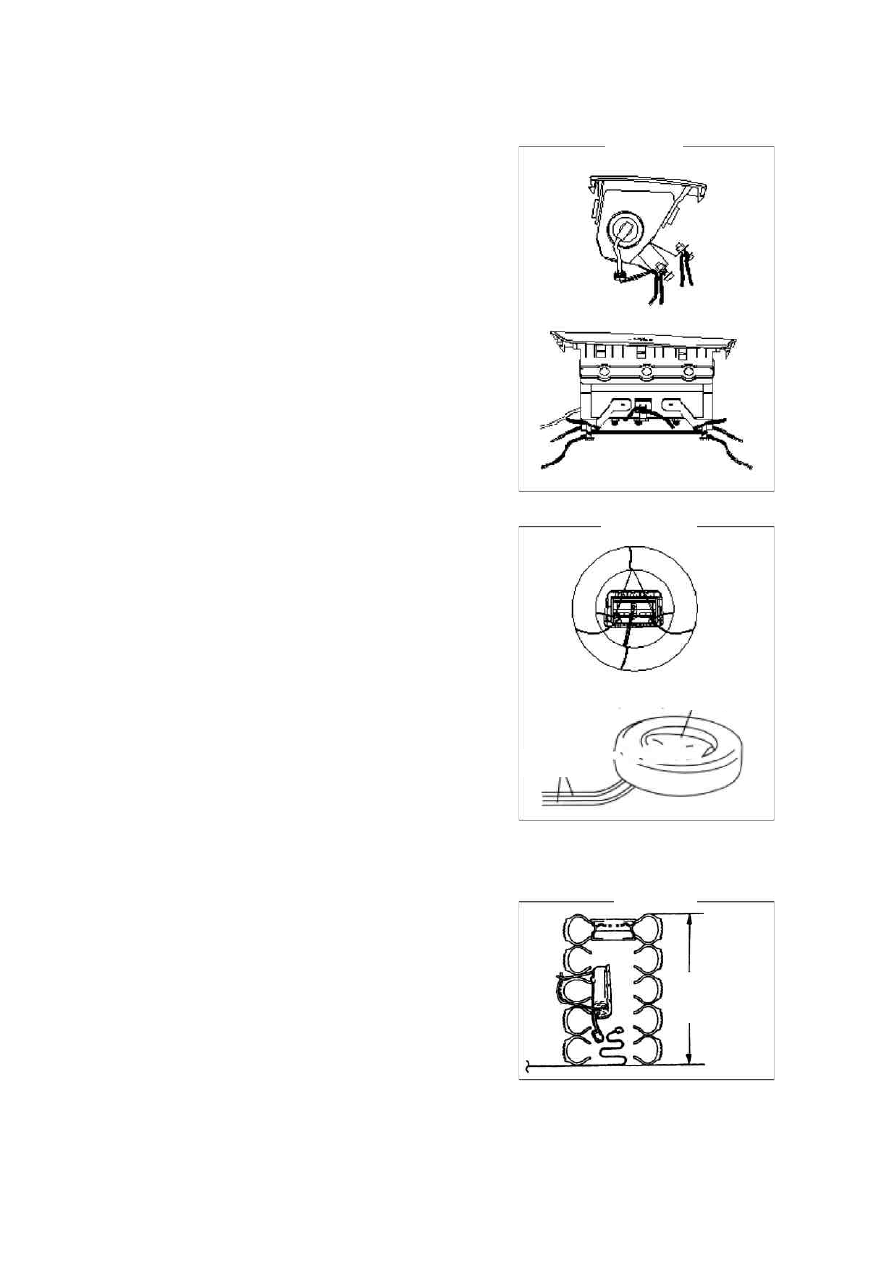

b.  Используйте  электропровод  обслуживания  для

крепления  модуля  подушки  водителя.  Сечение
провода  более  2

мм

2

.  Если  провод  слишком

тонкий,  он  может  сломаться  при  взрыве.  Это
очень опасно (рис.687).

c.  Используйте  три  провода  и  оберните  их  вокруг

болтов  с  двух  сторон  подушки  минимум  дважды.
Затяните провода (рис.687).

d. Установите подушку лицом вверх, и согните болты

с  двух  сторон  подушки  в  отверстиях  рулевого
колеса.  Отрегулируйте  положение  модуля,  чтобы
разъем висел в отверстии колеса. Затяните провода.
Металлическая  поверхность  подушки  должна  быть
направлена  вниз.  Использованное  колесо  также
следует утилизировать (рис.688).

(4)  Установите  колесо  на  ровную  поверхность,  и

подключите  один  конец  проводов  к  коротким
проводам подушки, второй – к короткому контуру.



Подушка
безопасности

Рис.686.

Рис.687.

Рис.688.

Рис.689.

провода



263

Вспомогательная система безопасности--Удаление отходов подушки безопасности



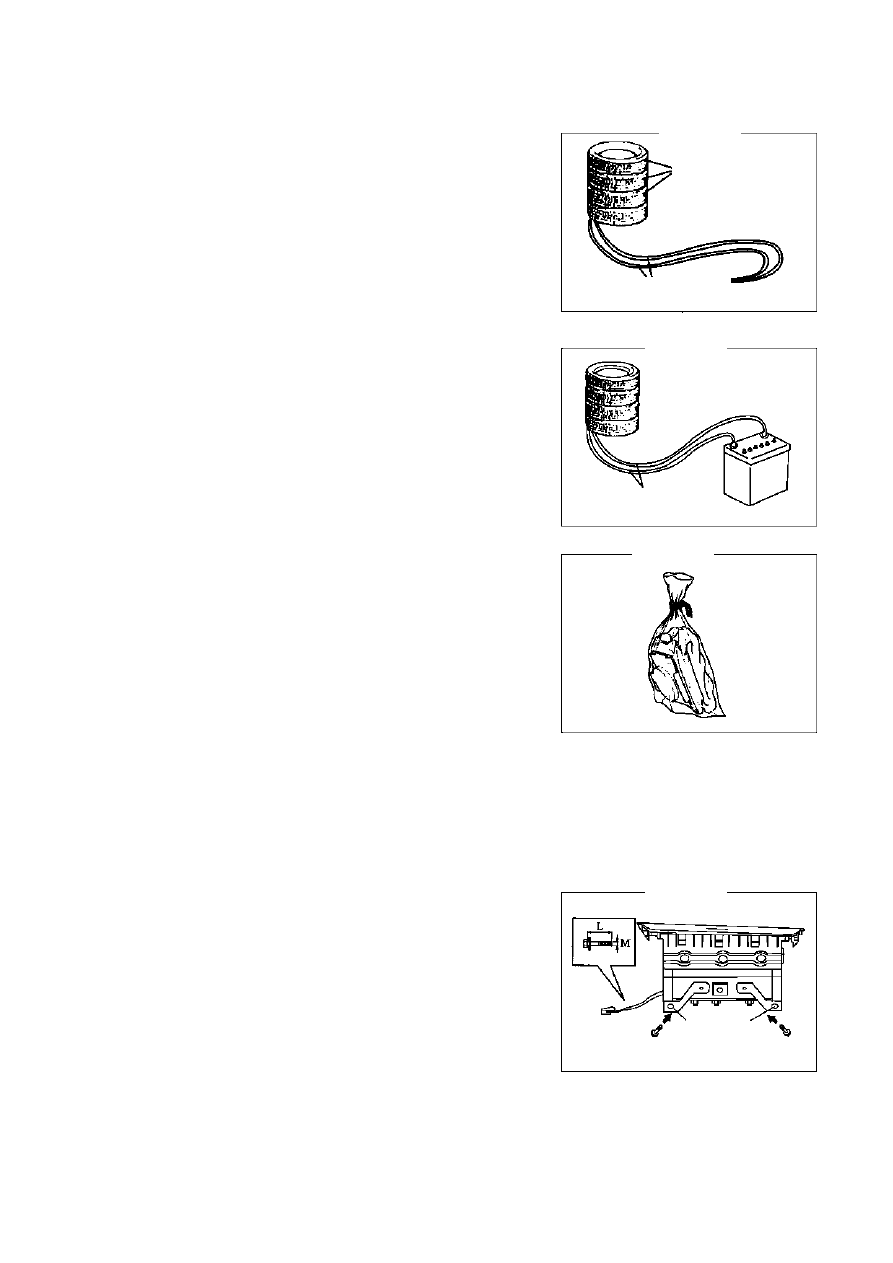

(5) Установите три старые шины без дисков на подушку

безопасности водителя. Провода должны удаляться
минимум на 10 метров. Ширина: 185

 мм

 Внутренний

диаметр: 360mm (рис.690).

(6) Обрежьте разъемы проводов и подключите их вдали от

автомобиля к батарее.

(7) Обращение со взорванным модулем.

Снимите  модуль  подушки  безопасности  и  положите
его в пластиковый пакет. Закройте пакет (рис.692).

2. Взрывание подушки безопасности водителя

.



(1) Подготовьте батарею (12±1)В.
(2) Снимите подушку безопасности пассажира, и подключите короткие провода подушки к генератору

газа.
Внимание: при хранении подушки безопасности пассажира она должна располагаться
лицом вверх.

(3) Закрепите модуль на колесе (рис.693).

a. Установите 3 болта с прокладками в 2

установочных отверстия на левый, центральный и
правый штырь модуля подушки пассажира.
Размер болта: L 35.0

 мм



                               M 8.0

мм



Примечание: закрутите болты руками до упора,

не  перетягивайте, 2/3 длины  болтов
должны выступать.



Провода для

взрыва



Левая и

правая

скобы



Рис.690.

Рис.691.

Старые
шины

провода

Рис.692.

Рис.693.



264

Вспомогательная система безопасности--Удаление
отходов подушки безопасности



b.  Используйте  электропровод  обслуживания  для

крепления  модуля  подушки  водителя.  Сечение
провода  более 2

мм

  2

.  Если  провод  слишком

тонкий,  он  может  сломаться  при  взрыве.  Это
очень опасно (рис.694).

c.  Используйте 4 провода  и  оберните  болты  и  скобу

подушки  минимум  дважды.  Затяните  провода
(рис.694).

d.  Установите  модуль  подушки  вверх,  и  закрепите  в

колесе  проводами.  Дважды  оберните  шину
проводами,  закрепленными  к  средней  скобе  и
закрепите.  Дважды  оберните  шину  проводами,
закрепленными  к  правой  и  левой  скобе  и
закрепите.  Отрегулируйте  положение  модуля,
чтобы  он  располагался  по  центру.  Затем
закрепите  провода  левой  и  правой  скобы,  чтобы
модуль  не  качался  в  стороны,  и  провода,
закрепленные на болтах, чтобы модуль не качался
вверх и вниз (рис.695).

(4)  Установите  рулевое  колесо  на  ровную  поверхность,

и  подключите  один  конец  проводов  к  коротким
проводам  подушки,  второй – к  короткому  контуру.
Конец  проводов  должен  быть  удален  минимум  на 10
м.



Шины

(более 5)



Рис.694.

Рис.695.

Подушка-
безопасности

провода

Рис.696.



265

Вспомогательная система безопасности--Удаление отходов подушки безопасности



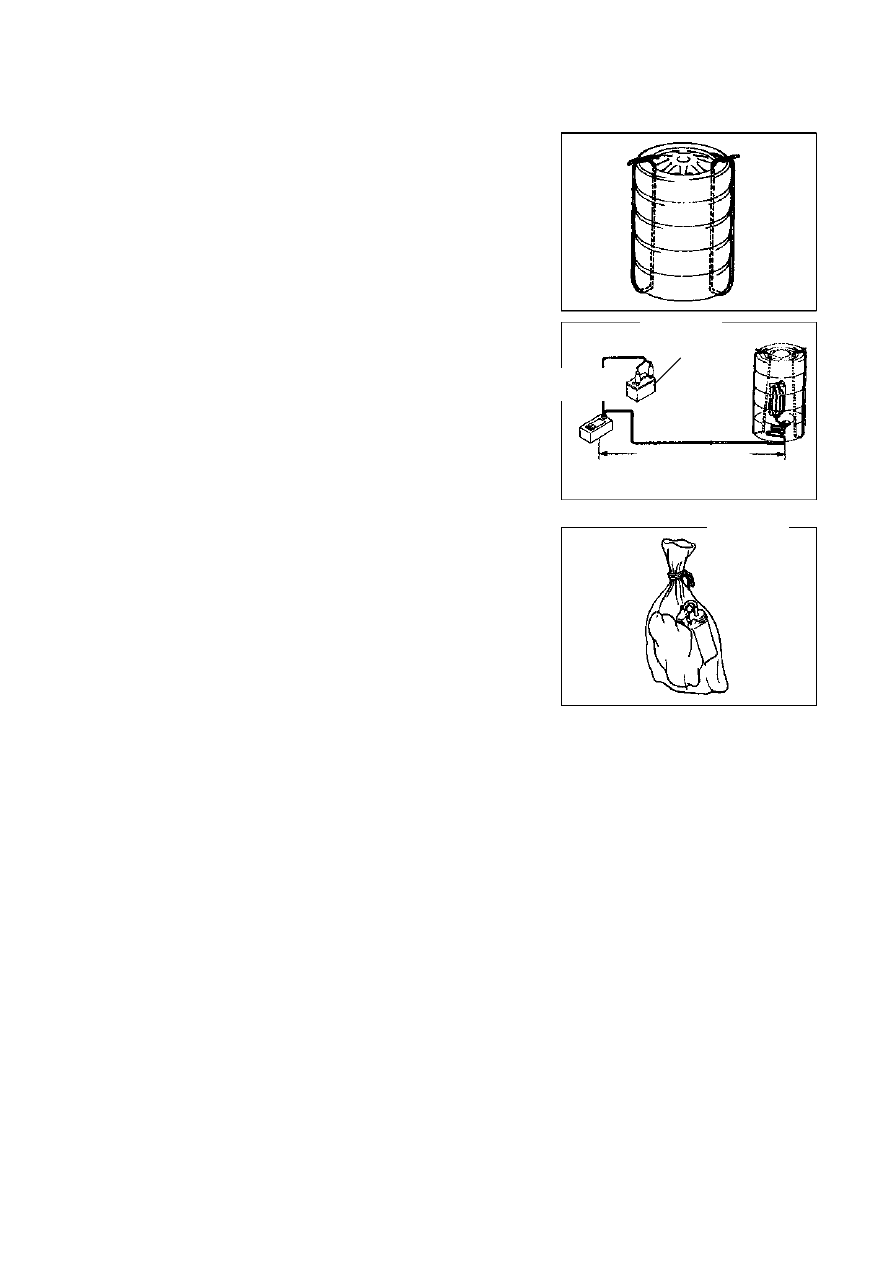

(5)  Установите  минимум 2 шины  под  шину  с  модулем

подушки,  и  минимум 2 сверху,  при  этом  верхняя
шина  должна  быть  с  диском.  Стяните  шины  двумя
проводами.  Ширина: 185

  мм

  Внутренний  диаметр:

360

 мм

  (рис.697).

(6) Обрежьте разъемы проводов и подключите их вдали от

автомобиля к батарее.

(7) Обращение со взорванным модулем.

Снимите  модуль  подушки  безопасности  и  положите
его в пластиковый пакет. Закройте пакет (рис.699).



Спец.

инст-т



Рис.697.

Рис.698.

Рис.699.

батарея

Более 10м
