46–01 Steering Driveline

Lubricating

Wipe the steering driveline grease fittings clean. See

Fig. 1

,

Fig. 2

,

Fig. 3

, and

Fig. 4

. Using a pressure

gun, apply multipurpose chassis grease sparingly to
the universal joints and slip-joint splines. For an FLA
or an FLB, lubricate the slip-joint splines only when
the cab is in the operating position. Turn the front
wheels to the left for better access to the driveline.

46–02 TRW Manual Steering

Gear Lubricant
Checking, Model 503

1.

Remove the fill plug from the top of the steering
gear housing. See

Fig. 4

.

WARNING

Use only an approved lubricant. Failure to add ap-
proved lubricant could adversely affect steering
ease under certain conditions and could hamper
vehicle control. This could lead to an accident re-
sulting in injury or property damage.

2.

Check the lubricant level. If low, add enough lu-
bricant to bring the level to within 1/2 inch (13
mm) of the fill hole. Use hypoid gear oil API ser-
vice classification GL–5 (with no zinc additive). At
operating temperatures continuously above 30°F
(–1°C) use viscosity grade SAE 90. At operating
temperatures continuously below 30°F (–1°C)
use viscosity grade SAE 75.

3.

Install and tighten the fill plug 14 lbf·ft (19 N·m).

46–03 TRW Manual Steering

Gear Lubricant
Changing, Model 503

NOTE: In climates with extreme temperature
changes, lubricant should be changed every six
months.

1.

While the steering gear lubricant is still warm,
remove the steering gear drain plug and drain
the old lubricant. Lubricant will drain faster if the
fill plug is also removed. See

Fig. 4

. After all lu-

bricant has drained, install and tighten the drain
plug 14 lbf·ft (19 N·m).

f460005a

1

2

05/28/93

1.

U-Joint Grease Fitting

2.

Steering Column End Yoke Pinch Bolt and Nut

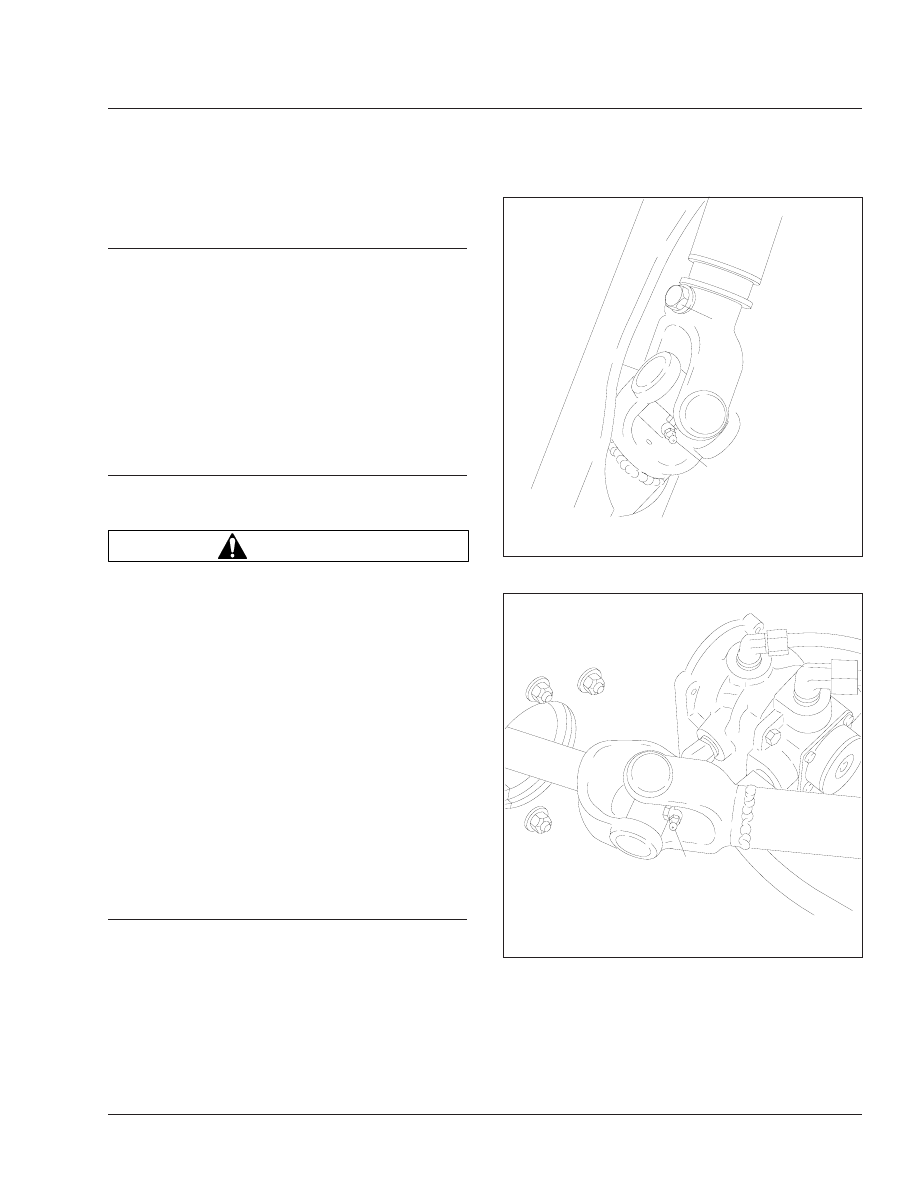

Fig. 1, Steering Driveline Upper Universal Joint

f460006a

1

05/28/93

1.

Intermediate Shaft U-Joint Grease Fitting

Fig. 2, Steering Driveline Intermediate Universal Joint

Steering

46

Heavy-Duty Trucks Maintenance Manual, November 2002

46/1

WARNING

Use only an approved lubricant. Failure to fill the
steering gear with approved lubricant could ad-
versely affect steering ease under certain condi-
tions and could hamper vehicle control. This
could lead to an accident resulting in injury or
property damage.

2.

Fill the steering gear with clean lubricant to
within 1/2 inch (13 mm) of the fill hole. Use hy-

poid gear oil API service classification GL–5 (with
no zinc additive). At operating temperatures con-
tinuously above 30°F (–1°C) use viscosity grade
SAE 90. At operating temperatures continuously
below 30°F (–1°C) use viscosity grade SAE 75.

3.

Install and tighten the fill plug 14 lbf·ft (19 N·m).

46–04 Drag Link and Power

Steering Cylinder
Lubricating

1.

Using a clean rag, wipe all dirt from both drag
link grease fittings, and if so equipped, both
power steering cylinder grease fittings. See

Fig. 5

,

Fig. 6

, and

Fig. 7

.

2.

Using a pressure gun, apply clean grease at the
grease fittings until old grease is forced out of
the socket. Use multipurpose chassis grease
NLGI grade 2 (8% 12-hydroxy lithium stearate
grease) or NLGI grade 1 (6% 12-hydroxy lithium
stearate grease). Grade 2 is preferred.

46–05 Power Steering

Reservoir Fluid Level
Checking

WARNING

Failure to keep the power steering reservoir full
could result in damage to the power steering
pump and improper operation of the power steer-
ing system.

f460007a

1

05/28/93

1.

Slip Joint Grease Fitting

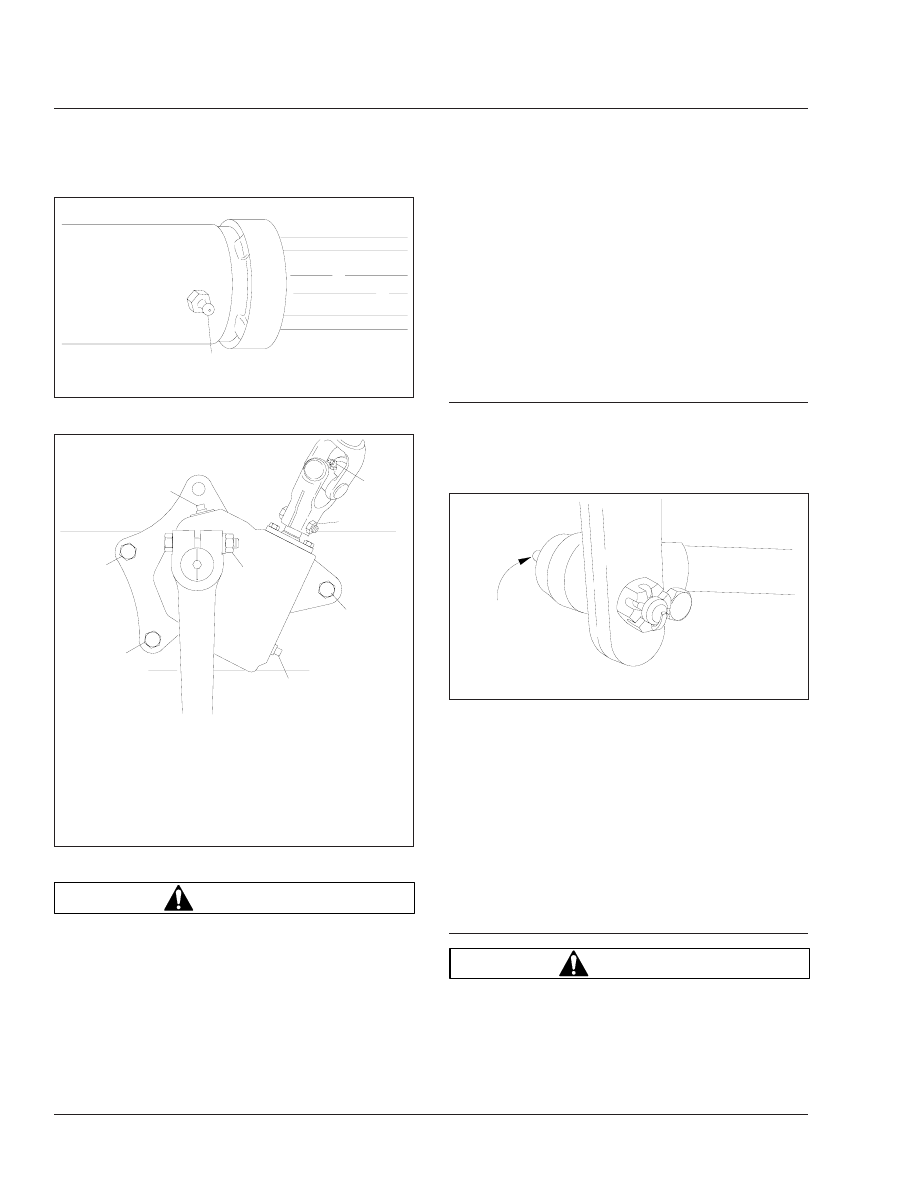

Fig. 3, Steering Driveline Slip Joint

f460044

05/28/93

1

2

2

2

3

4

5

6

1.

Fill Plug

2.

Steering Gear Attachment Fasteners

3.

Drain Plug

4.

Pitman Arm Pinch Bolt and Nut

5.

Input Shaft End Yoke Pinch Bolt and Nut

6.

Input Shaft End Yoke U-Joint Grease Fitting

Fig. 4, TRW Model 503 Manual Steering Gear

05/28/93

f460009a

1

1.

Grease Fitting

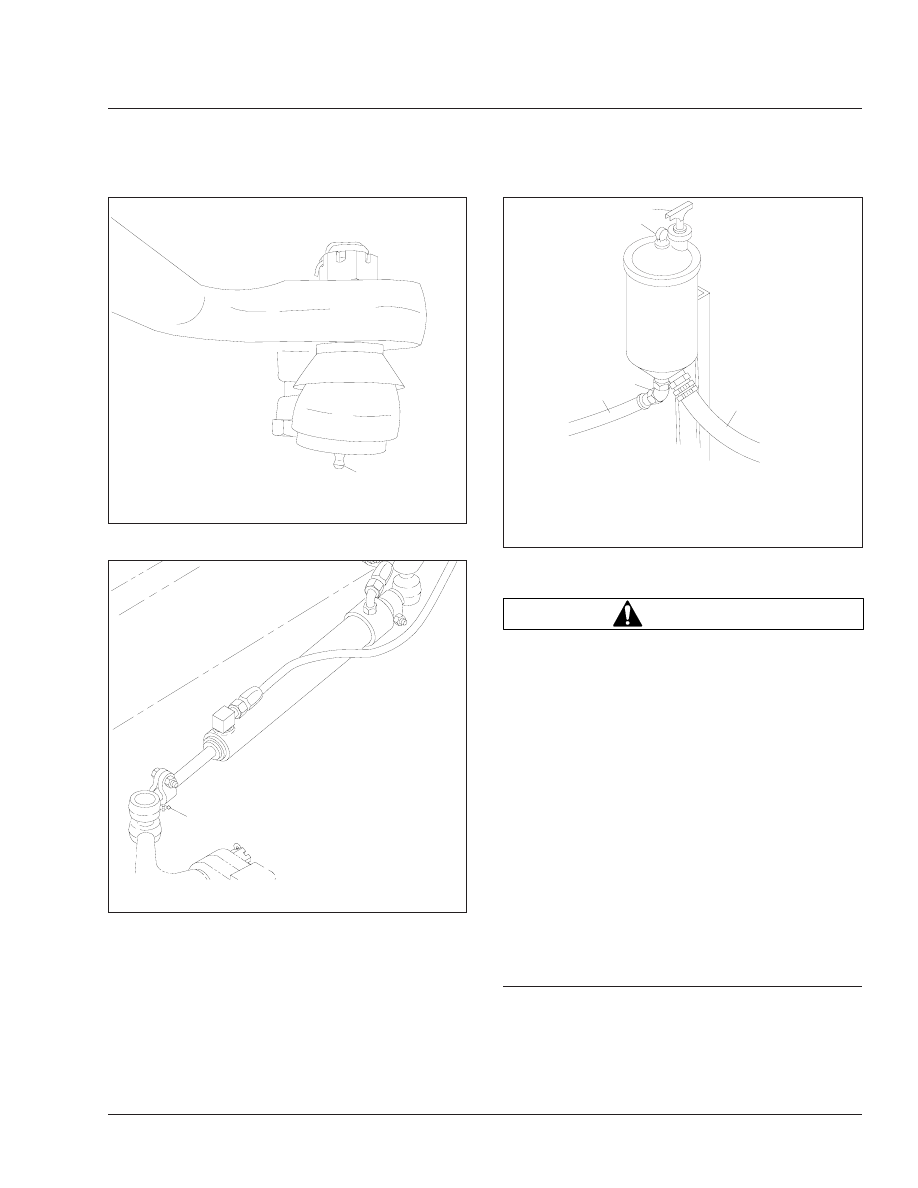

Fig. 5, Drag Link (pitman arm end)

Steering

46

Heavy-Duty Trucks Maintenance Manual, November 2002

46/2

1.

Clean around the power steering reservoir dip-
stick (fill cap) with a clean rag. Then remove the
dipstick (fill cap). See

Fig. 8

.

WARNING

Fill only with approved clean fluid. Failure to use
the proper fluid could cause seal deterioration and
leaks. Fluid leaks could eventually cause loss of
power steering assist. This could lead to an acci-
dent resulting in personal injury or property dam-
age. Wear eye protection when changing the fluid
and filter.

2.

With the power steering fluid at operating tem-
perature, check the fluid level on the dipstick. If
low, add enough fluid to bring the level up to the
full mark on the dipstick. See

Table 1

for ap-

proved power steering fluid.

3.

Install the dipstick (fill cap) in the power steering
reservoir.

46–06 Power Steering

Reservoir Fluid and
Filter Changing

1.

For a 2-quart or a 4-quart power steering reser-
voir, remove the dipstick, thumbscrew or cover
capscrew, and cover. See

Fig. 8

.

f460010a

1

05/28/93

1.

Grease Fitting

Fig. 6, Drag Link (axle steering arm end)

05/28/93

f460048

1

1.

Grease Fitting (axle steering arm end)

Fig. 7, Power Steering Cylinder

f460012

1

2

3

4

5

05/28/93

1.

Dipstick T-Handle

2.

Thumbscrew

3.

Hose Fitting

4.

Gear-to-Reservoir Return Hose

5.

Reservoir-to-Pump Supply Hose

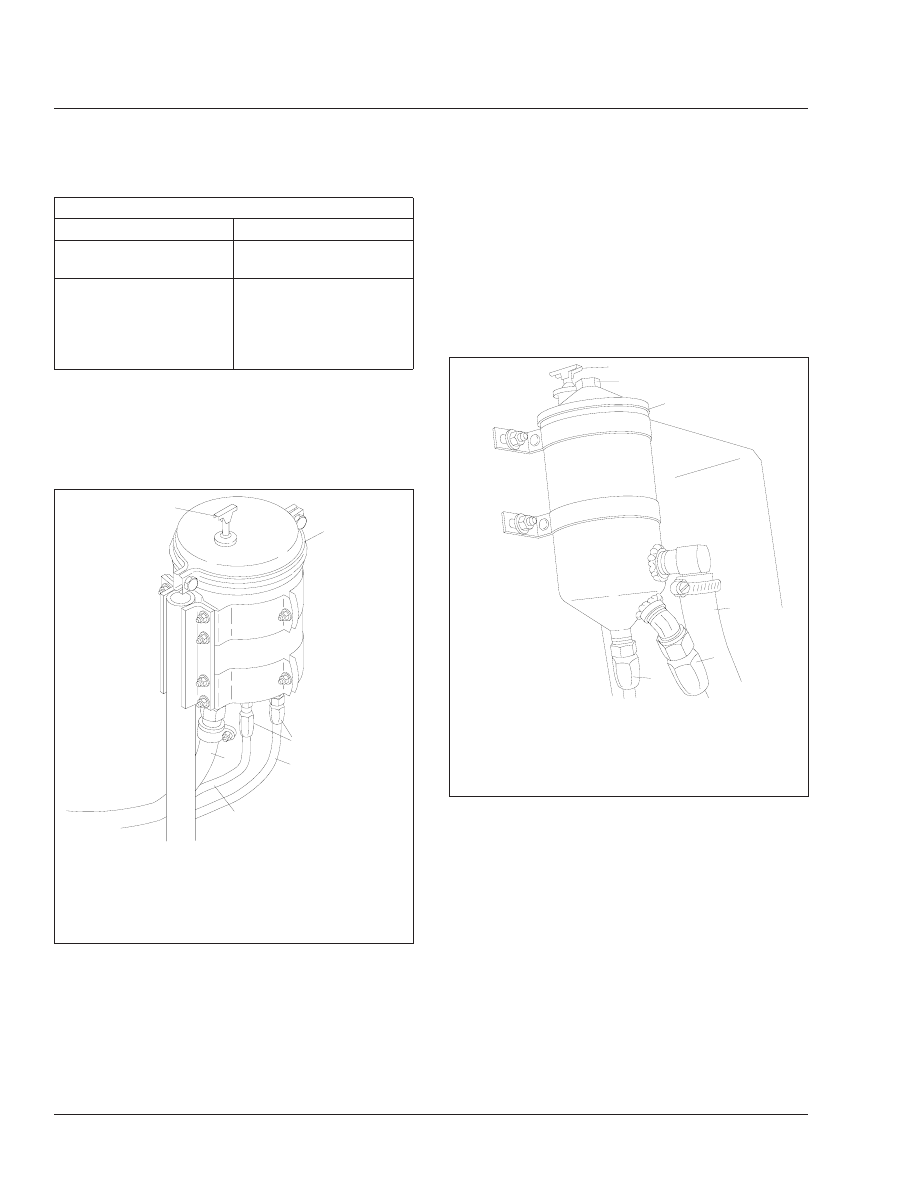

Fig. 8, 2-Quart Power Steering Reservoir, 2-Line

(typical)

Steering

46

Heavy-Duty Trucks Maintenance Manual, November 2002

46/3

Approved Power Steering Fluids

Fluid Type

Approved Fluid

Automatic Transmission
Fluid

*

Dexron

®

II

Dexron

®

III

Heavy-Duty Engine Oil

*

IMPORTANT: Do not use
heavy-duty engine oil in
vehicles built from
November 4, 2002.

Union
Texaco
Chevron
Union
Shell Rotella T

10W–40
10W–40
10W–40
15W–40

30W

*

Do not mix oil types. Refer to the text in this group for a detailed warning

statement.

Table 1, Approved Power Steering Fluids

2.

For a 9-quart power steering reservoir, remove
the dipstick, band clamp, cover O-ring, and
cover. See

Fig. 9

.

3.

For a 2-line system, drain the power steering
reservoir by disconnecting the steering gear-to-
reservoir return hose from the reservoir. Catch
the fluid in a drain bucket. Cap the reservoir port.

For a 3-line system, drain the power steering
reservoir by disconnecting the steering gear-to-
reservoir return hose from the reservoir, and
catch the fluid in a drain bucket. Disconnect the
power steering pump-to-reservoir return (bypass)
hose from the reservoir fitting. Remove the fitting
from the reservoir, and connect it to the bypass
hose, then cap the bypass hose fitting and both
reservoir ports. See

Fig. 9

or

Fig. 10

.

4.

If equipped with a thumbscrew, remove the
thumbscrew and spring that hold the filter ele-
ment in the reservoir, and lift out the filter ele-
ment. Otherwise, lift out the spring and filter ele-
ment from the reservoir.

5.

Thoroughly clean the reservoir with a lint-free
cloth.

6.

Install a new filter element in the reservoir and
position the spring on top of the filter element. If
so equipped, install and hand-tighten the thumb-
screw to hold the spring and filter element in
place.

f460013

1

2

3

08/11/93

4

5

6

1.

Dipstick T-Handle

2.

Band Clamp

3.

Hose Fittings

4.

Pump-to-Reservoir Return (bypass) Hose

5.

Gear-to-Reservoir Return Hose

6.

Reservoir-to-Pump Supply Hose

Fig. 9, 9-Quart Power Steering Reservoir, 3-Line

f460295a

1

3

05/28/93

2

4

5

6

1.

Dipstick T-Handle

2.

Cover Capscrew

3.

Reservoir Cover

4.

Reservoir-to-Pump Supply Hose

5.

Pump-to-Reservoir Return (bypass) Hose

6.

Gear-to-Reservoir Return Hose

Fig. 10, 2-Quart Power Steering Reservoir, 3-Line
