Spring-Tension Type

On belts equipped with a spring tensioner, the belt
tension is automatically adjusted. Check that the ten-
sioner is holding tension on the belt by inserting the
end of a breaker bar in the 1/2-inch square hole on
the forward face of the tensioner, and rotating the
tensioner down, away from the belt. When the
breaker bar is slowly released, the tensioner should
return to its original position. If not, see Group 01 of
the

Heavy-Duty Trucks Service Manual

for replace-

ment instructions.

Drive Belt Tensions

Engine

Component

Belt Tension:

lbf (kg)

Caterpillar C10 (3176)

Refrigerant Compressor

80 to 100 (36 to 45)

Caterpillar 3406E

Alternator and Refrigerant Compressor

40 to 50 (18 to 23), per belt

Fan

80 to 100 (36 to 45)

f150010a

A

B

C

D

E

F

11/21/94

A. Glazing
B. Separating Layers
C. Streaked Sidewalls

D. Tensile Break
E. Uneven Ribs
F.

Cracks

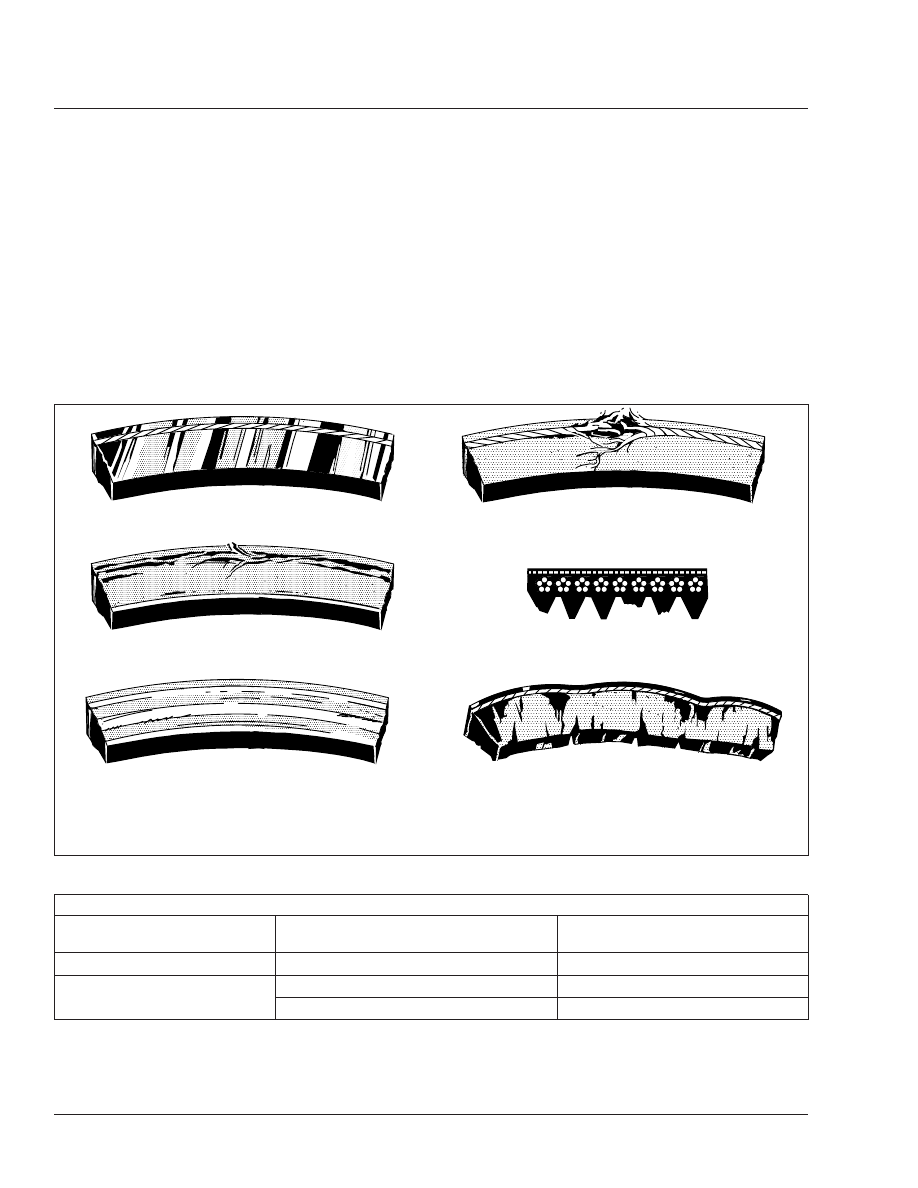

Fig. 5, Drive Belt Replacement Conditions

Engine

01

Heavy-Duty Trucks Maintenance Manual, January 2007

01/4

Drive Belt Tensions

Engine

Component

Belt Tension:

lbf (kg)

Cummins M11

Alternator

90 to 120 (41 to 55)

Fan

155 to 165 (70 to 75)

Refrigerant Compressor

80 to 100 (36 to 45)

Cummins N14

Alternator

40 to 50 (18 to 23), per belt

Fan

80 to 120 (36 to 54)

Refrigerant Compressor

80 to 100 (36 to 45)

Detroit Diesel Series 60

Alternator and Refrigerant Compressor

80 to 100 (36 to 45), power band

Fan

60 to 80 (27 to 36)

Table 2, Drive Belt Tensions

Engine

01

Heavy-Duty Trucks Maintenance Manual, January 2007

01/5

Title of Maintenance Operation (MOP)

MOP Number

Air Cleaner Element Inspecting and Replacing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09–01

Air Intake

09

Index, Alphabetical

Heavy-Duty Trucks Maintenance Manual, February 2004

09–01 Air Cleaner Element

Inspecting and
Replacing

Method 1

Replace the air cleaner element at the recommended
interval or when the air restriction indicator reaches
20 inH

2

O on a vehicle with a Detroit Diesel engine,

22 inH

2

O on a vehicle with a Mercedes-Benz engine,

or 25 inH

2

O on a vehicle with a Caterpillar or Cum-

mins engine. For replacement instructions, see
Group 09 of the

Heavy-Duty Trucks Service Manual

.

Reset the air restriction indicator.

If the maximum restriction is not reached, record the
air restriction value. If the value is higher than the
previous recording, reset the air restriction indicator.
If the value is lower than the previous recording, in-
spect the air cleaner and air cleaner element of
cracks, leaks, or any other damage.

If the air cleaner or air cleaner element is damaged,
replace it and reset the air restriction indicator.

Method 2

Replace the air cleaner element at the recommended
interval or when the air restriction indicator reaches
20 inH

2

O on a vehicle with a Detroit Diesel engine,

22 inH

2

O on a vehicle with a Mercedes-Benz engine,

or 25 inH

2

O on a vehicle with a Caterpillar or Cum-

mins engine. For replacement instructions, see
Group 09 of the

Heavy-Duty Trucks Service Manual

.

Reset the air restriction indicator.

If the maximum restriction is not reached, inspect the
air cleaner and air cleaner element for cracks, leaks,
or any other damage. If the air cleaner or air cleaner
element is damaged, replace it and reset the air re-
striction indicator.
