01–01 Engine Rear-Support

Assembly Checking
(Noise Emission
Control)

Front and rear engine supports for vehicles built from
January 2007 require no periodic maintenance.
Mounts should be inspected when the engine is re-
moved for service. For vehicles manufactured prior to
January 2007, perform the following check.

Visually inspect the rubber isolators (see

Fig. 1

, Ref.

7 for an FLA, FLB, or FLD;

Fig. 2

, Refs. 4 and 6 for

an FLC) for cracks, cuts, and other damage; replace
if damaged. Also, at engine overhaul or whenever
the engine has been removed, replace the isolators.
See Group 01 of the

Heavy-Duty Trucks Service

Manual

for isolator replacement procedures.

Check the engine rear-support fasteners for tight-
ness. See

Fig. 1

for an FLA, FLB, or FLD, or

Fig. 2

for an FLC.

See

Table 1

for torque specifications.

1

2

3

4

5

6

7

8

9

10

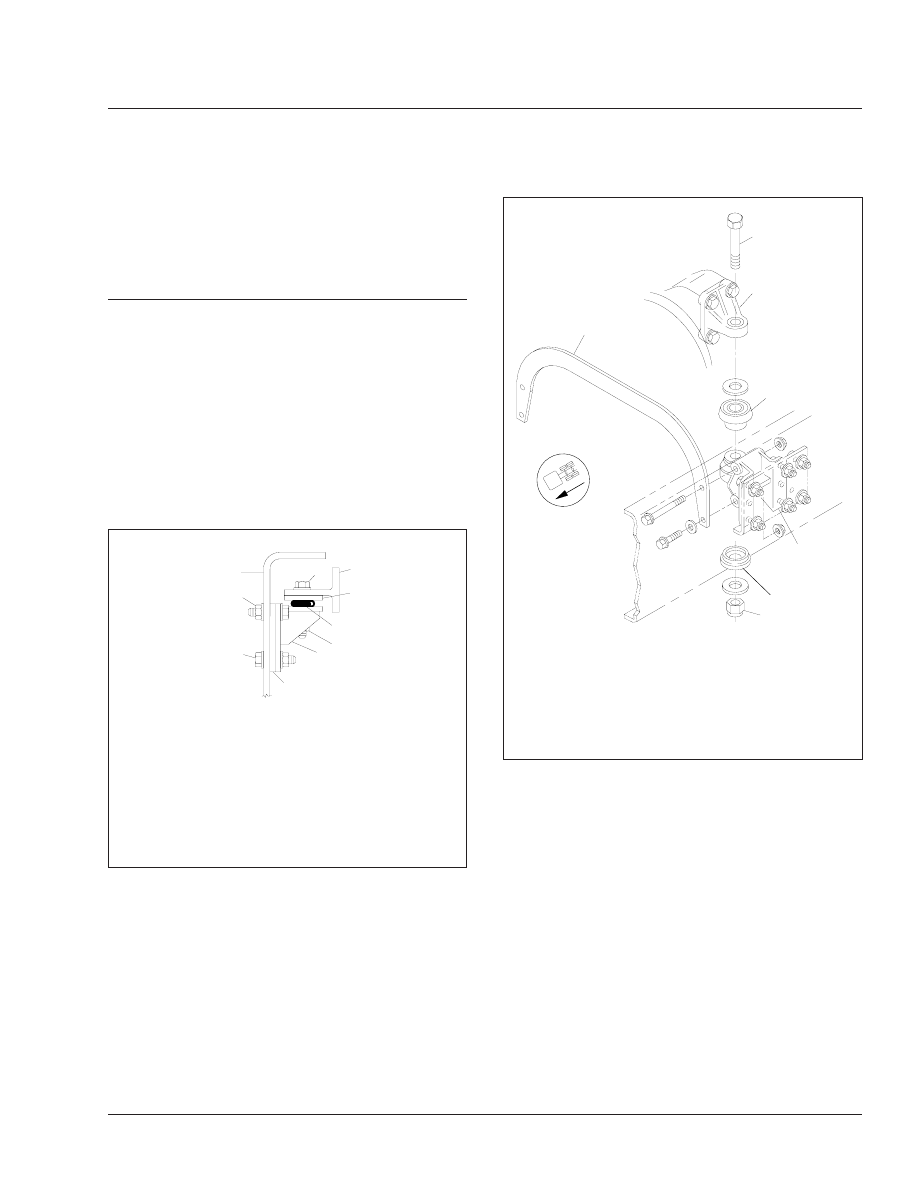

f010155a

05/27/93

1.

Frame Rail

2.

Upper Mounting Bolt, Nut, and Washers

3.

Lower Mounting Bolt, Nut, and Washers

4.

Engine Rear Support Bolt and Washer

5.

Engine Leg

6.

Snubbing Washers or Wear Plate(s)

7.

Rubber Isolator

8.

Locknut, Washer, and Snubbing Washer

9.

Engine Mount

10. Spacer(s)

Fig. 1, Engine Rear-Support Assembly, FLA, FLB, and

FLD

f010648

01/16/96

1

2

3

4

5

6

7

1.

Overslung Crossmember

2.

Engine-Support Bolt

3.

Transmission-Mounted Engine-Support Bracket

4.

Upper Isolator

5.

Frame-Mounted Engine-Support Bracket

6.

Lower Isolator

7.

Engine-Support Stop Nut

Fig. 2, Engine Rear-Support Assembly, FLC

Engine

01

Heavy-Duty Trucks Maintenance Manual, January 2007

01/1

Rear Engine-Support Fasteners Torque Specifications

Description

Size

Grade

Torque

*

:

lbf·ft (N·m)

Rear Engine-Support-Isolator Nut, FLA, FLB, and FLD

5/8–11

C

160 (216)

Rear Engine-Support-Isolator Stop Nut, FLC

1.00–8

B

280–380 (380–515)

Frame-Mounted Engine-Support-Bracket Nut

5/8–11

C

190 (258)

Transmission-Mounted Engine-Support-Bracket Capscrew, FLC

3/4–10

8

340 (461)

Overslung Crossmember Nut, FLC

1/2–13

C

95 (129)

*

Torque values are for dry, unplated fasteners.

Table 1, Rear Engine-Support Fasteners Torque Specifications

01–02 Engine Noise Panel

Inspecting (Noise
Emission Control)

If so equipped, inspect for torn engine noise panels.
See

Fig. 3

for a Caterpillar engine, or see

Fig. 4

for

a Cummins engine. If panels are torn, replace them
with new panels; see Group 01 of the

Heavy-Duty

Trucks Service Manual

for procedures. Cummins

M11 and N14 engines, and Detroit Diesel Series 55
and Series 60 engines do not have engine noise
panels.

01–03 Jacobs Engine Brake

Wiring Inspecting

Inspect the wiring from the dash switches to the en-
gine brake housings for breaks and for broken or
chafed insulation. Make sure that all terminal connec-
tions are in good condition and are fastened. Inspect
the wiring to the clutch and throttle switches. See
Group 01 of the

Heavy-Duty Trucks Service Manual

for the engine brake wiring diagram.

NOTE: Some engine brake installations do not
use clutch or throttle switches.

01–04 Engine Drive Belt

Inspecting

Worn or loose drive belts may cause premature
bearing failure or engine overheating. Excessive ten-
sion, or too little tension on the belt may result in ex-
cessive and premature belt wear. Poly-V belts, or

serpentine belts are retained by a belt tensioner that
requires no tension adjustment. Replace the engine
drive belt if any conditions described in the visual
description are found. V-belts are installed as indi-
vidual belts, and as matched sets. When replacing a
matched set of belts, always replace both belts at the
same time. Matched belts must be from the same
