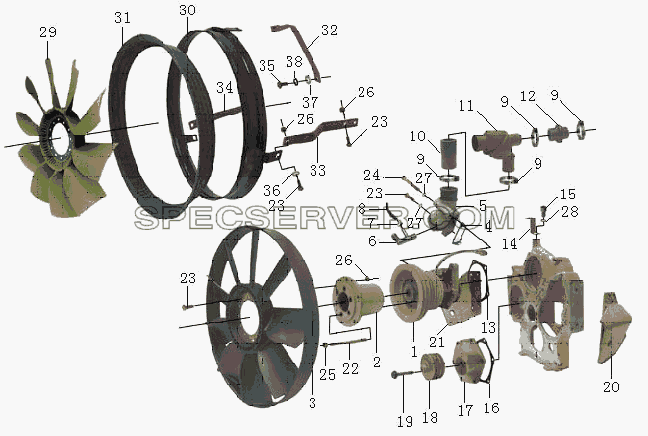

№		Номер детали	Наименование запчасти
-		614060095	Intake nozzle
1		61560060050	Насос водяной в сборе
3		612600060215	Вентилятор радиатора системы охлаждения
4		614060024	Прокладка углового соединительного патрубка
10		61000060276	Шланг углового соединительного патрубка
11		614060135	Термостат
13		614060008	Прокладка насоса водяного
16		614010040	Прокладка крышки шестерни привода воздушного компрессора
17		61560010069	Крышка шестерни привода воздушного компрессора
18		61560060069	Ролик натяжителя в сборе
21		99100590009	Кронштейн двигателя правый
23		90003802424	Болт
24		90003800467	Болт
25		90003888452	Гайка
26		90003888451	Гайка
27		90003932023	Шайба гровера
28		90003931102	Шайба гровера

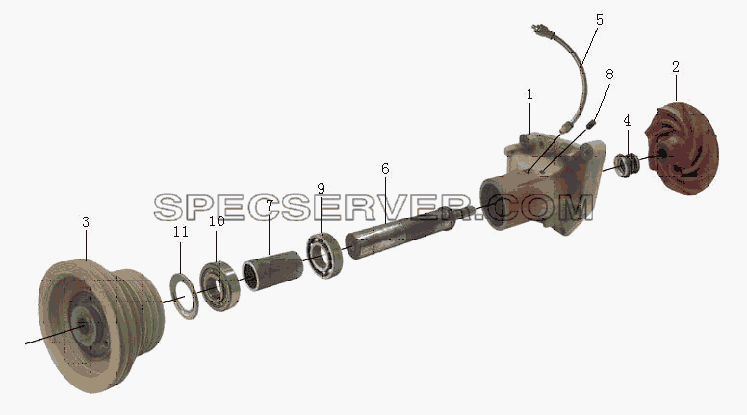

Насос водяной для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		61560060050	Насос водяной в сборе
3		61500060124	Шкив привода помпы

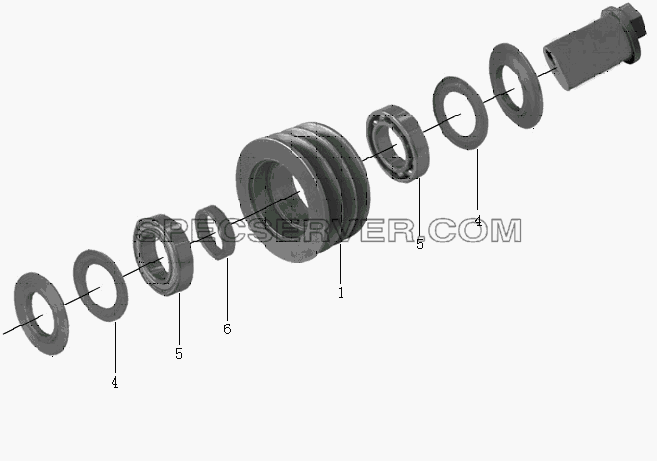

Ролик натяжителя для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		61560060069	Ролик натяжителя в сборе
5		90016020017	Подшипник роликовый натяжителя ремня

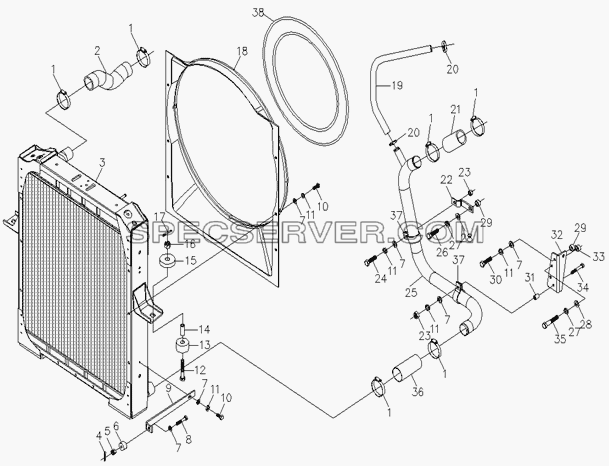

Схема установки системы охлаждения для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1124113100001	Схема установки системы охлаждения
1		Q67560	Хомут червячный
2		1124113300001	Патрубок резиновый радиатора верхний
3		1124113100002	Радиатор системы охлаждения
4		Q5002025	Шплинт
5		Q387B08	Гайка корончатая
6		1115013200003	Прокладка тяги радиатора
7		Q40108	Плоская шайба
8		Q173B0838	Винт
9		1124113200001	Стойка радиатора демпфирующая
10		Q150B0816	Болт
11		Q40308	Шайба пружинная
12		Q173B1275	Винт
13		1115013200001	Подушка радиатора системы охлаждения нижняя
14		1124113200003	Втулка
15		1124113200002	Подкладка радиатора верхняя
16		Q381B12	Гайка с тонкой резьбой
17		Q5003232	Шплинт
18		1124113106003	Кожух вентилятора в сборе
19		1322813300004	Шланг системы охлаждения к двигателю
20		Q67545	Хомут червячный
21		1417013301001	Патрубок резиновый к двигателю
22		1417113100008	Кронштейн фиксирующий трубки системы охлаждения
23		Q340B08	Гайка
24		Q150B0840	Болт
25		1417013301002	Входная трубка системы охлаждения двигателя приваренная
26		Q150B1050	Болт
27		Q40310	Шайба пружинная
28		Q40110	Плоская шайба
29		1417013100018	Прокладка мягкая
30		Q150B0830	Болт
31		1417013100022	Втулка ограничительная
32		1417013100012	Кронштейн
33		1417013100020	Прокладка мягкая
34		Q150B0850	Болт
35		Q150B1080	Болт
36		1124113301002	Трубка гофрированная радиатора выходная
37		1417013100019	Зажим
38		1124113100009	Кожух вентилятора

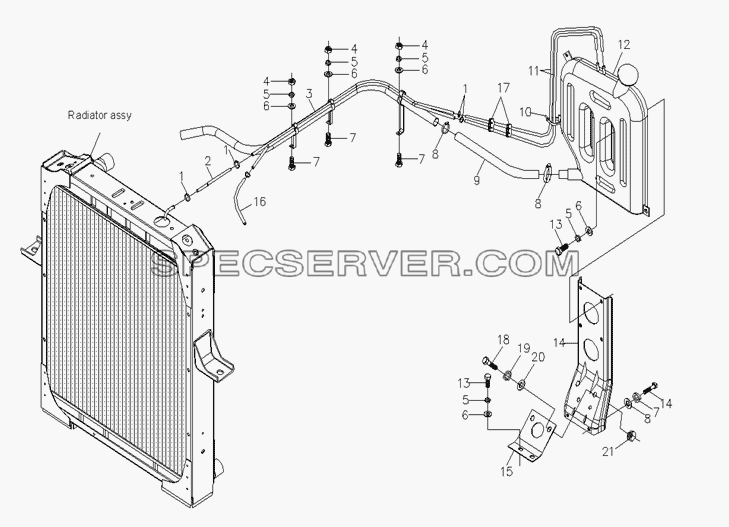

Система охлаждения, сборочный чертеж для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1124113100001	Схема установки системы охлаждения
1		Q67516	Пружинный хомут
2		1417113300311	Выходной шланг
3		1124113380002	Патрубок радиатора охлаждения
4		Q340B08	Гайка
5		Q40308	Шайба пружинная
6		Q40108	Плоская шайба
7		Q150B0820	Болт
8		Q67545	Хомут червячный
9		1417113300310	Шланг системы охлаждения к расширительному бачку
10		Q67407200	Хомут стяжной
11		1424113380010	Выходной шланг
12		1124113100005	Бачок расширительный системы охлаждения
13		Q150B0825	Болт
14		1124113100004	Кронштейн расширительного бачка системы охлаждения
15		1124113100006	Кронштейн дополнительного расширительного бачка системы охлаждения
16		1417113300316	Шланг выпускной
17		1120813300016	Гребенка для проводов
18		Q150B1020	Болт
19		Q40310	Шайба пружинная
20		Q40110	Плоская шайба
21		Q340B10	Гайка

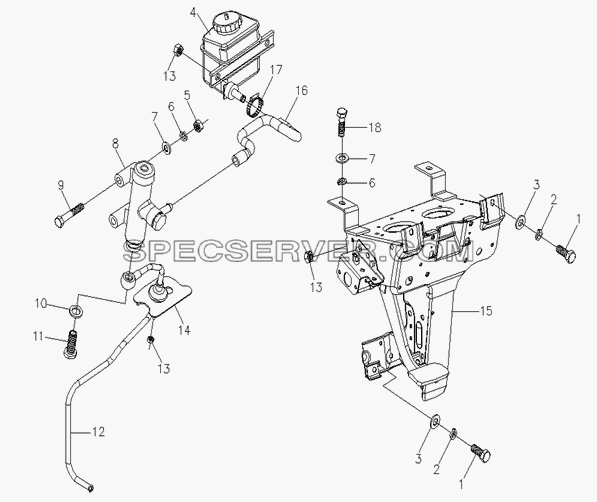

Механизм управления сцеплением для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S11081630000	Механизм управления сцеплением
1		Q150B0820	Болт
2		Q40308	Шайба пружинная
3		Q40108	Плоская шайба
4		1124116300006	Бачок масляный
5		Q340B10	Гайка
6		Q40310	Шайба пружинная
7		Q40110	Плоская шайба
8		1124116300003	Главный цилиндр сцепления
9		Q150B1060	Болт крепления главного цилиндра сцепления
10		Q72314	Уплотнительное кольцо
11		Q81814	Болт соединительный
12		1124116300004	Трубка гидроконтура сцепления (от главного цилиндра)
13		Q33008	Гайка шестигранная с буртиком
14		1124116300007	Панель пылезащитная
15		1124116300002	Педаль сцепления
16		1124116300005	Трубка впускная главного цилиндра сцепления
17		Q67522	Хомут стяжной
18		Q150B1020	Болт
