№		Номер детали	Наименование запчасти
-		1S41711620000	Устройство управления сцеплением
1		Q80220	Гайка шестигранная тонкая
2		1124116200003	Крепеж гидравлической трубки
3		Q2140840	Винт под крест
4		1124116200005	Шланг гидроконтура сцепления передний
5		1124116200002	Трубка гидроконтура сцепления задняя
6		Q81814	Болт соединительный
7		Q72314	Уплотнительное кольцо
8		Q150B1030	Болт
9		1417116200303	Усилитель сцепления
10		1125116200004	Кронштейн цилиндра усилителя сцепления
11		Q40110	Плоская шайба
12		Q40310	Шайба пружинная
13		Q340B10	Гайка
14		Q40314	Шайба пружинная
15		Q151B1435	Болт с тонкой резьбой
16		1417116200304	Рычаг в виде качалки
17		Q33210	Гайка стопорная
18		Q5101030	Палец
19		Q5003222	Шплинт
20		1417016200004	Кронштейн заднего шланга
21		1417116200305	Задний соединитель шланга
22		Q40108	Плоская шайба
23		Q40308	Шайба пружинная
24		Q340B08	Гайка
25		Q150B0825	Болт

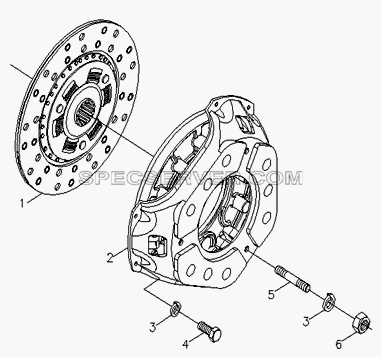

Сцепление в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S12411610101	Сцепление в сборе
1		1417116100401	Диск сцепления ведомый
2		1124116100001	Диск сцепления ведущий (корзина)
3		Q40310	Шайба пружинная
4		Q1841080	Болт
5		Q1201080	Шпилька
6		Q340B10	Гайка

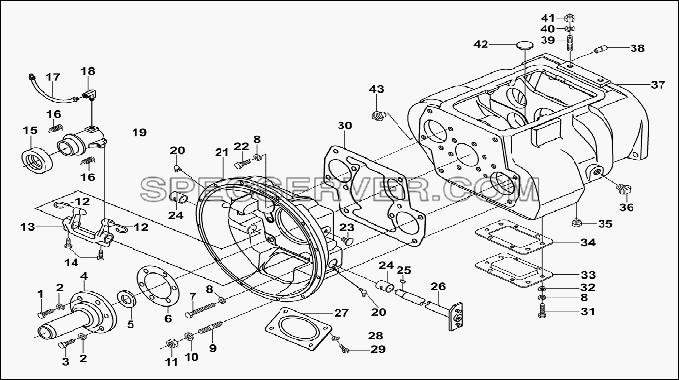

Сцепление и коробка передач в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324117101000	Kopoбka пepeдaч (RT11509C) в cбope c kopoбkoй oтбopa мoщнocти
4		F91409	Крышка подшипника первичного вала(направляющая выжимного подшипника)
5		F91410	Сальник первичного вала
9		C01056	Шпилька картера сцепления КПП
10		Q40116	Плоская шайба
11		GB889-80	Гайка
12		9293	Пружина прижимная корпуса выжимного подшипника
13		12817	Вилка выжимного подшипника
14		X-7-603	Болт
16		4425	Пружина выжимного подшипника
17		51016	Шланг смазки выжимного подшипника
18		12880	Фитинг шланга смазки выжимного подшипника
20		Q701B45	Масленка
21		15410	Картер сцепления
24		8677	Втулка вала вилки выжимного подшипника
25		X-6-11	Шпонка вала вилки выжимного подшипника
26		A-C04009-1	Вал вилки выжимного подшипника
28		Q40308	Шайба пружинная
29		Q150B0812	Болт
32		Q40112	Плоская шайба
33		16596	Крышка нижняя смотрового окна КПП
35		Q614B06	Пробка сливная
36		Q614B12	Пробка заливная
37		18686	Корпус КПП
38		14334	Палец направляющий задней крышки КПП
39		Q1231630	Шпилька верхней крышки КПП
40		Q40316	Шайба пружинная
41		Q341B16	Гайка
42		14373	Магнит плоский круглый
43		Q61304	Заглушка с конической резьбой квадратной головкой

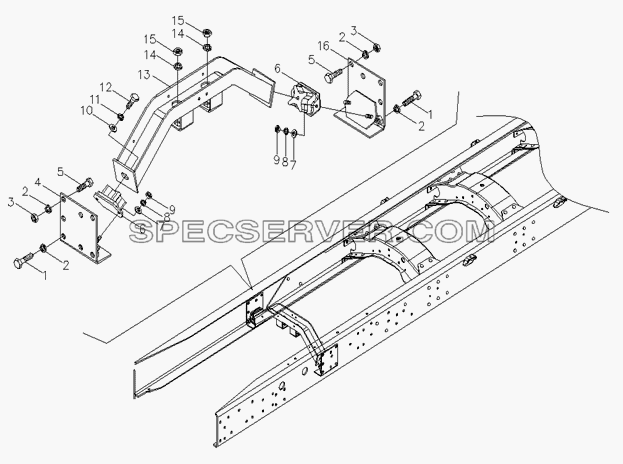

Опора коробки передач для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1124117500001	Опора коробки передач
1		Q150B1445	Болт
2		Q40314	Шайба пружинная
3		Q340B14	Гайка
4		1124117500005	Кронштейн поддерживающий правый
5		Q150B1440	Болт
6		1417010100003	Подушка опоры двигателя передняя
7		Q40108	Плоская шайба
8		Q40308	Шайба пружинная
9		Q340B08	Гайка
10		Q40112	Плоская шайба
11		Q40312	Шайба пружинная
12		Q150B1220	Болт
13		1417017600004	Траверса коробки передач в сборе
14		Q40316	Шайба пружинная
15		Q340B16	Гайка
16		1124117500002	Кронштейн левый в сборе

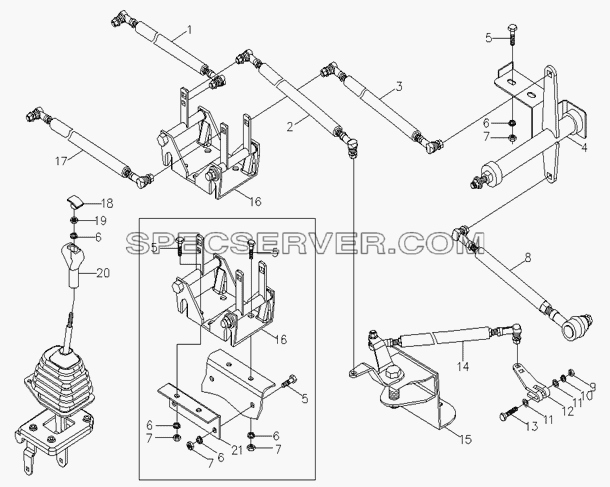

Механизм управления переключением передач для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324117200010	Механизм управления переключением передач
1		1324117200004	Тяга переключения передач перед
2		1327117200007	Тяга переключения передач задняя
3		1327117200006	Тяга переключения передач задняя
4		1124117200019	Тяга включения задней передачи с качающимся рычагом
5		Q150B1040	Болт
6		Q40310	Шайба пружинная
7		Q340B10	Гайка
8		1124117200012	Тяга переключения передач задняя
9		Q340B08	Гайка
10		Q40308	Шайба пружинная
11		Q40108	Плоская шайба
12		1124117200013	Качающийся рычаг выбора передачи
13		Q150B0850	Болт
14		1124117200011	Тяга переключения передач
15		1124117200009	Задняя часть мех выб передач с качающимс рычагом
16		1327117200005	Основание мех выб передач
17		1417117200504	Тяга переключения передач
18		1124117200116	Схема переключения передач
19		Q341B10	Гайка с тонкой резьбой
20		1124117200103	Рукоятка декоративная КПП
21		1417117200004	Коннекторный крепеж

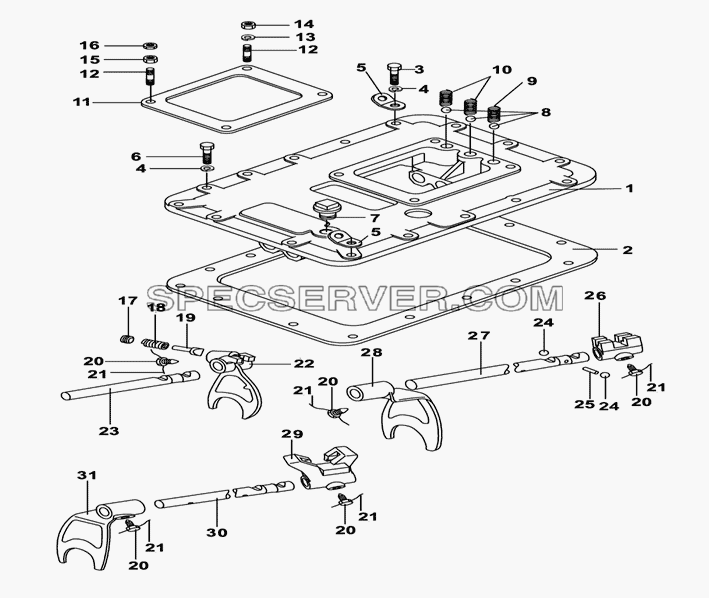

Крышка верхняя КПП для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99980	Крышка верхняя КПП
5		20815	Пластина демонтажная крышки верхней КПП
7		Q614B10	Заглушка верхней крышки КПП
9		F96084	Пружина прижимная шариковых фиксаторов верхней крышки КПП
10		F96085	Пружина прижимная шариковых фиксаторов верхней крышки КПП
12		11066	Шпилька
13		Q40310	Шайба пружинная
14		Q361B10	Гайка
15		X-1-603	Гайка
16		Q351B10	Гайка тонкая
17		8968	Заглушка фиксатора вилки задней скорости
18		1018774	Пружина фиксатора вилки задней скорости
19		F99671	Фиксатор вилки задней скорости
20		3220	Болт фиксирующий вилки переключения
22		F99664	Вилка включения задней скорости
23		16132	Вал вилки включения задней скорости
25		1634	Палец стопорный вала вилки включения скоростей
26		F99588	Упор вала включения 1/2 и 5/6 перед
27		16133	Вал вилки включения первой и второй скоростей
28		16135	Вилка включения первой и второй скоростей
29		F99589	Упор вала включения 3/4 и 7/8 перед
30		18643	Вал вилки включения третьей и четвертой скоростей
31		16136	Вилка включения третьей и четвертой скоростей
