№		Номер детали	Наименование запчасти
-		1S417111900H0	Воздухозаборник
1		Q340B14	Гайка
2		Q675140	Хомут червячный
3		1417011900034	Патрубок резиновый к воздушному фильтру
4		1417111980003	Трубка к воздушному фильтру
5		1417111980004	Трубка воздушного компрессора
6		1417036200007	Хомут трубки воздушного компрессора
7		Q150B0825	Болт
8		Q40308	Шайба пружинная
9		Q40108	Плоская шайба
10		Q340B08	Гайка
11		Q67535	Хомут
12		Q150B1445	Болт
13		Q40314	Шайба пружинная
14		Q40114	Шайба плоская
15		1417111980002	Воздушный фильтр в сборе с кронштейном

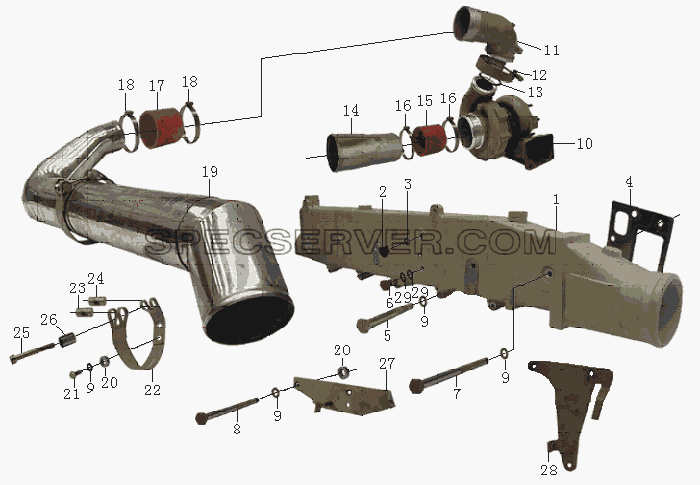

Воздухозаборная система для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		612600111809	Коллектор впускной
2		90003962014	Заглушка
3		90003098010	Шайба уплотнительная
4		61500110024	Прокладка впускного коллектора
5		90003800465	Болт
7		614110064	Болт
8		90003800497	Болт
9		90003932023	Шайба гровера
10		612600118895	Турбокомпрессор
12		61560110226	Хомут турбокомпрессора
13		190320035	Кольцо уплотнительное патрубка турбокомпрессора
14		612600111808	Патрубок
20		609E110036	Шайба проставочная
21		90003802411	Болт
23		209190017	Палец хомута
27		99100570015	Кронштейн впускного коллектора
40		90003802424	Болт

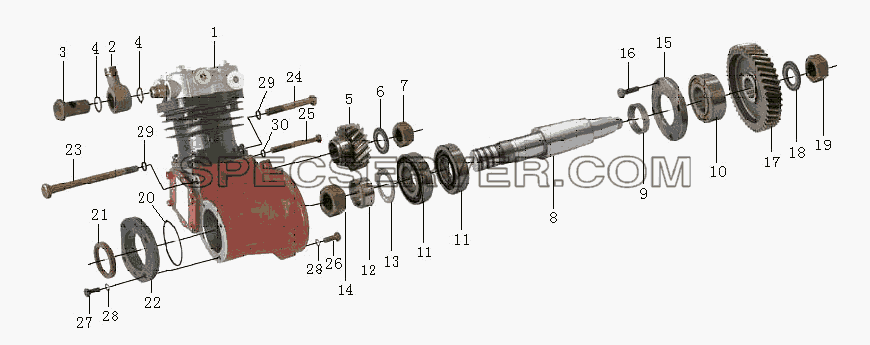

Компрессор воздушный для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		90003098014	Шайба уплотнительная
-		90003802561	Болт корпуса газораспределительного механизма
1		612600130177	Компрессор воздушный в сборе
5		612600130173	Шестерня привода компрессора воздушного
6		609070161	Шайба шестерни воздушного компрессора
7		612600130001	Гайка шестерни привода воздушного компрессора
7		612600130124	Вал привода шестерни ТНВД в сборе
8		612600130122	Вал привода шестерни ТНВД
9		612600130123	Кольцо упорное
10		90003320154	Подшипник роликовый
11		61500080158	Подшипник шариковый
12		612600130047	Втулка проставочная вала привода шестерни ТНВД
13		612600130073	Шайба маслоотбойная вала привода шестерни ТНВД
14		612600130046	Гайка
15		61500080165	Крышка вала шестерни ТНВД
16		90003802432S	Болт
17		AZ1560130064	Шестерня привода ТНВД
18		409020045	Шайба шестерни привода ТНВД
19		612600130045	Гайка шестерни привода ТНВД
20		192320002	Кольцо уплотнительное крышки вала приводы ТНВД наружной
21		90003070092	Сальник крышки вала приводы ТНВД наружной
25		90003800458	Болт
26		90003802419	Болт
27		90003802415	Болт
28		90003932023	Шайба гровера

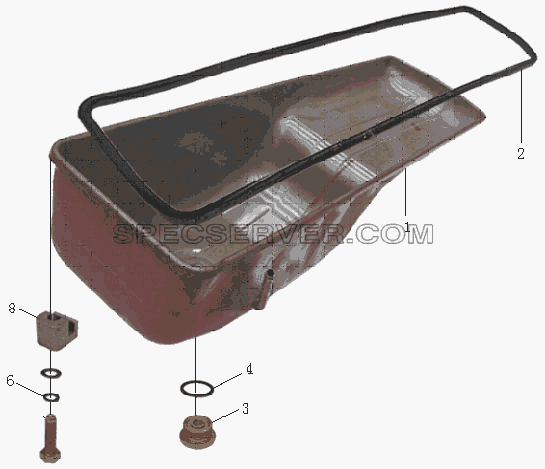

Поддон масляный (ДВС) в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		612600150143	Поддон масляный (ДВС) в сборе
1		612600150163	Поддон масляный (ДВС)
2		614150004	Прокладка поддона масляного (ДВС)
3		612600150108	Пробка сливная магнитная поддона масляного (ДВС)
4		612600150106	Шайба уплотнительная пробки сливной магнитной поддона масляного )ДВС)
8		614150046	Кронштейн крепежный поддона масляного (ДВС)

Регулятор воздушного фильтра для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		A-4740	Регулятор воздушного фильтра
2		12845	Соединение угловое
3		54015	Заглушка
5		55518	Трубка воздушная ре
6		Q618B01	Пробка коническая резьбовая

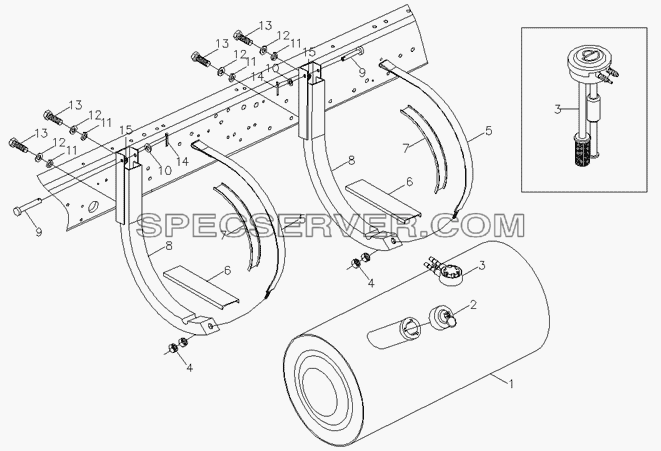

Бак топливный для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1120811100001	Бак топливный, сборочный чертеж
1		1120811100002	Бак топливный
2		1124111100003	Крышка топливного бака
3		1B24937600002	Датчик уровня топлива
4		Q340B10	Гайка
5		1324011100005	Ремень крепления бензобака
6		1324011100004	Подушка
7		1324011100006	Прокладка резиновая
8		1324011100003	Крепеж бензобака
9		Q5003214	Шплинт
10		Q40110	Плоская шайба
11		Q40316	Шайба пружинная
12		Q40116	Плоская шайба
13		Q151B1645TF2	Болт
14		Q5101075	Шплинт
15		Q341B16T13F2	Гайка
