GETTING ROADSIDE ASSISTANCE

To fully assist you should you have a vehicle concern, Ford Motor
Company offers a complimentary roadside assistance program. This
program is separate from the New Vehicle Limited Warranty. The service
is available:
• 24–hours, seven days a week
• for the New Vehicle Limited Warranty period of three years or 36,000

miles (60,000 km), whichever occurs first on Ford and Mercury
vehicles, and four years or 50,000 miles (80,000 km) on Lincoln
vehicles.

Roadside assistance will cover:
• changing a flat tire
• jump-starts
• lock-out assistance
• limited fuel delivery
• towing of your disabled vehicle to the nearest Ford Motor Company

dealership, or your selling dealer if within 35 miles (56.3 km) of the
nearest Ford Motor Company dealership (one tow per disablement).
Even non-warranty related tows, like accidents or getting stuck in the
mud or snow, are covered (some exclusions apply, such as impound
towing or repossession).

Canadian customers refer to your Owner Information Guide for
information on:
• coverage period
• exact fuel amounts
• towing of your disabled vehicle
• emergency travel expense reimbursement
• travel planning benefits

USING ROADSIDE ASSISTANCE

Complete the roadside assistance identification card and place it in your
wallet for quick reference. In the United States, this card is found in the
Owner Guide portfolio in the glove compartment in Ford vehicles and is
mailed to you if you own a Mercury or Lincoln. In Canada, the card is
found in the Owner Information Guide in the glove compartment.

U.S. Ford or Mercury vehicle customers who require roadside assistance,
call 1–800–241–3673; Lincoln vehicle customers call 1–800–521–4140.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

Roadside Emergencies

129

Canadian customers who require roadside assistance, call
1–800–665–2006.

If you need to arrange roadside assistance for yourself, Ford Motor
Company will reimburse a reasonable amount. To obtain reimbursement
information, U.S. Ford or Mercury vehicles customers call
1-800-241-3673; Lincoln vehicle customers call 1–800–521–4140.

Canadian customers who need to obtain reimbursement information, call
1–800–665–2006.

ROADSIDE COVERAGE BEYOND BASIC WARRANTY

In the United States, you may purchase additional roadside assistance
coverage beyond this period through the Ford Auto Club by contacting
your Ford or Lincoln Mercury dealer.

Similarly in Canada, for uninterrupted Roadside Assistance coverage, you
may purchase extended coverage prior to your Basic Warranty’s Roadside
Assistance expiring. For more information and enrollment, contact
1–877–294–2582 or visit our website at www.ford.ca.

HAZARD FLASHER

Use only in an emergency to warn traffic of vehicle breakdown,
approaching danger, etc. The hazard flashers can be operated when the
ignition is off.
• The hazard lights control is

located on top of the steering
column.

• Depress hazard lights control to

activate all hazard flashers
simultaneously.

• Depress control again to turn the

flashers off.

FUEL PUMP SHUT-OFF SWITCH

FUEL

RESET

The fuel pump shut-off switch is a device intended to stop the electric
fuel pump when your vehicle has been involved in a substantial jolt.

After a collision, if the engine cranks but does not start, the fuel pump
shut-off switch may have been activated.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

130

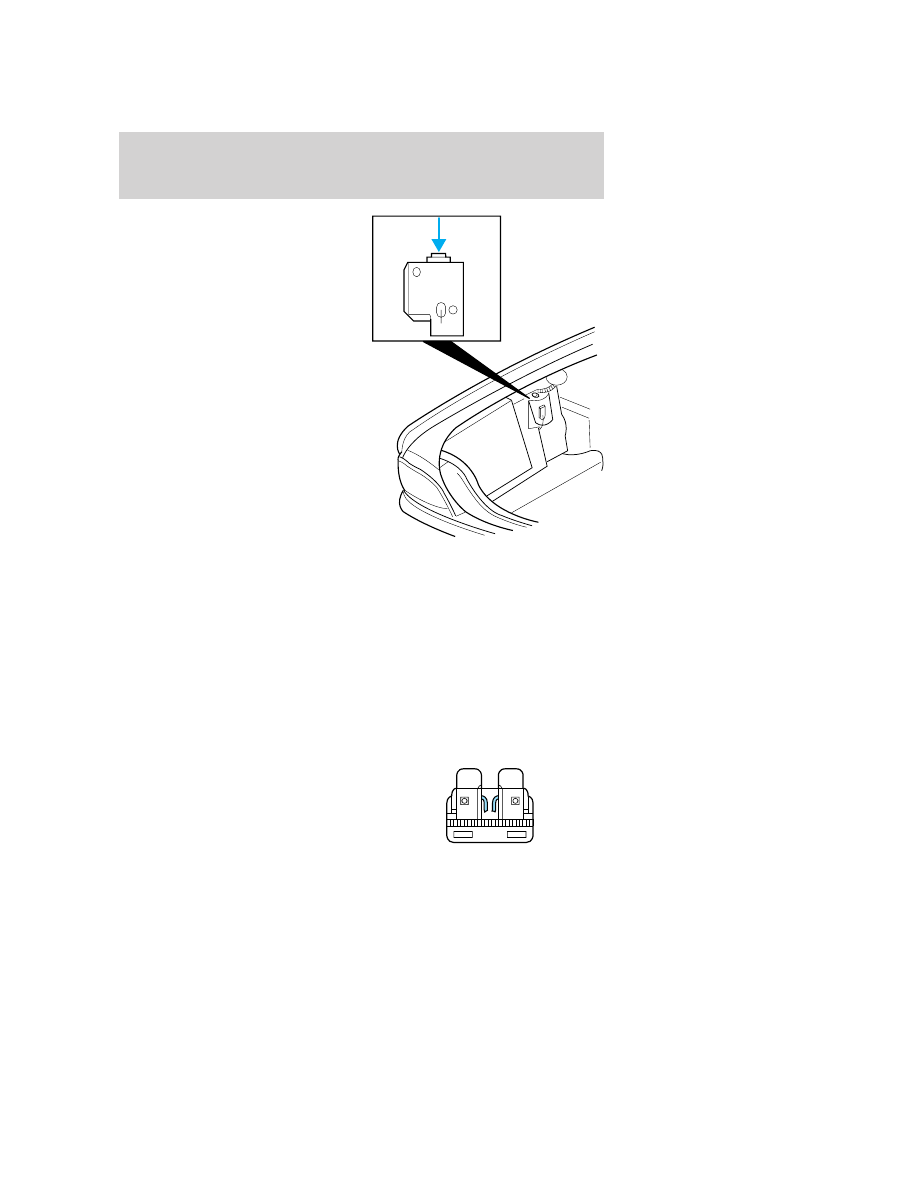

The fuel pump shut-off switch is
located on the left side of the trunk
behind the left rear tail light and the
trunk liner.

Use the following procedure to reset the fuel pump shut-off switch.

1. Turn the ignition to the OFF position.

2. Check the fuel system for leaks.

3. If no fuel leak is apparent, reset the fuel pump shut-off switch by
pushing in on the reset button.

4. Turn the ignition to the ON position. Pause for a few seconds and
return the key to the OFF position.

5. Make a further check for leaks in the fuel system.

FUSES AND RELAYS

Fuses

If electrical components in the
vehicle are not working, a fuse may
have blown. Blown fuses are
identified by a broken wire within
the fuse. Check the appropriate
fuses before replacing any electrical
components.

15

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

131

Note: Always replace a fuse with one that has the specified amperage
rating. Using a fuse with a higher amperage rating can cause severe wire
damage and could start a fire.

Standard fuse amperage rating and color

COLOR

Fuse

rating

Mini

fuses

Standard

fuses

Maxi

fuses

Cartridge

maxi

fuses

Fuse link

cartridge

2A

Grey

Grey

—

—

—

3A

Violet

Violet

—

—

—

4A

Pink

Pink

—

—

—

5A

Tan

Tan

—

—

—

7.5A

Brown

Brown

—

—

—

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

—

—

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

—

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

—

Black

Passenger compartment fuse panel

The fuse panel is located below and to the left of the steering wheel by
the brake pedal. Remove the panel cover to access the fuses.

To remove a fuse use the fuse puller tool provided on the fuse panel
cover.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

132

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

1

15A

Audio, CD changer

2

5A

Audio

3

7.5A

Mirrors

4

10A

Air bags

5

—

Not used

6

15A

Instrument cluster warning lamps
module, Overdrive control switch,
Lighting Control Module (LCM),
Gauge pack, Analog cluster

7

10A

Driver’s Door Module (DDM),
Audio (Start)

8

25A

Powertrain Control Module (PCM)
power relay, Coil-on plugs, Radio
noise capacitor, Passive Anti-Theft
System (PATS)

9

5A

Transmission range sensor

27

25

26

24

23

21

22

19

20

18

16

17

15

14

12

13

10

30

32

31

28

29

11

9

7

8

6

5

3

4

1

2

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

133

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

10

10A

Rear window defrost, Heated
mirrors

11

5A

Traction control indicator relay
(ABS w/traction control only)

12

15A

Multi-function switch for
turn/hazard lamps

13

5A

Audio (Run/Accy)

14

10A

Anti-lock Brake System (ABS),
Instrument Cluster

15

15A

Speed control, LCM, EATC blower
motor relay, Door lock switch
illumination, Moonroof, Heated
seat switch

16

15A

Reversing lamps, Shift lock, DRL
module, VAP Steering, Electronic
day/night mirror, Overhead
console, Air suspension, Climate
control, Heated seat module,
Speed chime module (GCC only),
DDM, Back-up lamps

17

7.5A

Wiper motor

18

15A

Fog lamps

19

15A

Brake lamps, Brake signal for
PCM, ABS and speed control
module, DDM

20

—

Not used

21

15A

LCM for park lamps and interior
illumination, Autolamp/Sunload
sensor

22

20A

Speed control servo,
Multi-function switch for hazard
lamps, Brake on/off switch, Feed
for IP fuse 19

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

134

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

23

15A

EATC module, Instrument cluster,
LCM, Interior lamps, Door lock
switches

24

10A

Left-hand low beam

25

15A

Cigar lighter

26

10A

Right-hand low beam

27

25A

LCM for cornering lamps and high
beam headlamps, Police vehicle
option

28

20A*

Power windows

29

—

Not used

30

—

Not used

31

—

Not used

32

—

Not used

* Circuit breaker

Power distribution box

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

Always disconnect the battery before servicing high current
fuses.

Always replace the cover to the power distribution box before
reconnecting the battery or refilling fluid reservoirs

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

135

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box
Description

1

25A*

Audio

2

20A*

Power point

3

25A*

Heated seats

4

15A*

Horns

5

20A*

Fuel pump module

6

15A*

Alternator

7

25A*

Moonroof

8

20A*

Driver’s Door Module (DDM)

9

–

Not used

10

—

Not used

11

20A*

Daytime running lamps

12

—

Not used

13

—

Not used

14

—

Not used

15

—

Not used

503

502

501

24

23

401

20

19

22

21

RELAY

302

RELAY

304

RELAY

303

RELAY

301

207

201

202

203

204

209

206

208

205

602

601

118

114

110

106

102

117

113

109

105

101

116

112

108

104

115

111

107

103

18

16

14

12

10

8

6

4

2

17

15

13

11

9

7

5

3

1

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

136

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box
Description

16

—

Not used

17

—

Not used

18

—

Not used

19

15A*

Powertrain Control Module
(PCM), Fuel injectors

20

15A*

PCM, HEGOs

21

—

Not used

22

—

Not used

23

—

Not used

24

—

Not used

101

30A**

Ignition switch, Starter motor
solenoid via starter relay, IP fuses
7, 9, 12 and 14

102

50A**

Cooling fan (engine)

103

40A**

Blower motor

104

40A**

Heated backlight relay

105

30A**

PCM power relay, Diagnostic
connector, PDB fuses 19 and 20,
A/C clutch relay, Fuel pump
module relay

106

40A**

Anti-lock Brake System (ABS)

107

—

Not used

108

—

Not used

109

—

Not used

110

—

Not used

111

—

Not used

112

50A**

Ignition switch feed to IP fuses 4,
6, 8, 11, 13, 15, 17, 20, 22 and 28

113

50A**

Feeds IP fuses 3, 5, 21, 23, 25, 27

114

30A**

VAP Steering, Air suspension
compressor, Instrument cluster

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

137

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box
Description

115

50A**

Ignition switch feed to IP fuses 16
and 18

116

30A**

Wipers

117

–

Not used

118

20A**

ABS

201

1/2 ISO

Horn relay

202

1/2 ISO

PCM relay

203

1/2 ISO

Fuel pump relay

204

1/2 ISO

A/C clutch relay

205

1/2 ISO

Traction control switch relay

206

—

Not used

207

1/2 ISO

Fog lamp relay

208

1/2 ISO

Moonroof relay

209

1/2 ISO

Hi-beam disable with fog lamp
relay

301

Full ISO

Blower motor relay

302

Full ISO

Starter solenoid relay

303

Full ISO

Air suspension relay

304

Full ISO

Heated backlight relay

401

—

Not used

501

Diode

PCM diode

502

Diode

A/C clutch

503

—

Not used

601

—

Not used

602

20A**

Adjustable pedals, Power seat,
Locks, Decklid, Lumbar

* Mini fuse ** Circuit breaker/Maxi fuse

Relays

Relays are located in the power distribution box and should be replaced
by qualified technicians.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

138

CHANGING THE TIRES

If you get a flat tire while driving, do not apply the brake heavily.
Instead, gradually decrease your speed. Hold the steering wheel firmly
and slowly move to a safe place on the side of the road.

The use of tire sealants is not recommended and may damage
your tires.

T-Type/Mini-Spare Tire Information

Your vehicle may be equipped with a T-type/mini-spare tire. This tire will
have the words

9Temporary Use Only9 molded into the tire sidewall. This

spare tire is considered

9temporary9. Replace the T-type/mini-spare with

a tire of the same size, speed rating and load carrying capacity as the
other road tires as soon as possible.

When driving with the T-type/mini-spare tire do not:
• Exceed 50 mph (80 km/h)
• Load the vehicle beyond maximum vehicle load rating listed on the

Safety Compliance Label

• Tow a trailer
• Use snow chains on the end of the vehicle with the T-type/mini spare

tire

• Use more than one T-type/mini spare tire at a time
• Use commercial car washing equipment
• Try to repair the T-type/mini spare tire
Use of a T-type/mini spare tire at any one wheel location can lead to
impairment of the following:
• Handling, stability and braking performance
• Comfort and noise
• Ground clearance and parking at curbs
• Winter weather driving capability
• Wet weather driving capability

Dissimilar spare tire/wheel information

Failure to follow these guidelines could result in an increased
risk of loss of vehicle control, injury or death.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

139

Your vehicle may be equipped with a dissimilar spare tire/wheel. A
dissimilar spare tire/wheel is defined as a spare tire and/or wheel that is
different in brand, size or appearance from the road tires and wheels. If
you have a dissimilar spare tire/wheel, then it is intended for temporary
use only. This means that if you need to use it, you should replace it as
soon as possible with a road tire/wheel that is the same size and type as
the road tires and wheels that were originally provided by Ford. If the
dissimilar spare tire or wheel is damaged, it should be replaced rather
than repaired.

When driving with the dissimilar spare tire/wheel, do not:
• Exceed 70 mph (113 km/h)
• Use more than one dissimilar spare tire/wheel at a time
• Use commercial car washing equipment
• Use snow chains on the end of the vehicle with the dissimilar spare

tire/wheel

The usage of a dissimilar spare tire/wheel can lead to impairment of the
following:
• Handling, stability and braking performance
• Comfort and noise
• Ground clearance and parking at curbs
• Winter weather driving capability
• Wet weather driving capability
• All-Wheel Driving Capability (if applicable)
• Load Leveling Adjustment (if applicable)
When driving with the dissimilar spare tire/wheel additional caution
should be given to:
• Towing a trailer
• Driving vehicles equipped with a camper body
• Driving vehicles with a load on the cargo rack
Drive cautiously when using a dissimilar spare tire/wheel and seek
service as soon as possible.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

140

Tire change procedure

To help prevent the vehicle from moving when you change a tire,
be sure the parking brake is set, then block (in both directions)

the wheel that is diagonally opposite (other side and end of the
vehicle) to the tire being changed.

If the vehicle slips off the jack, you or someone else could be
seriously injured.

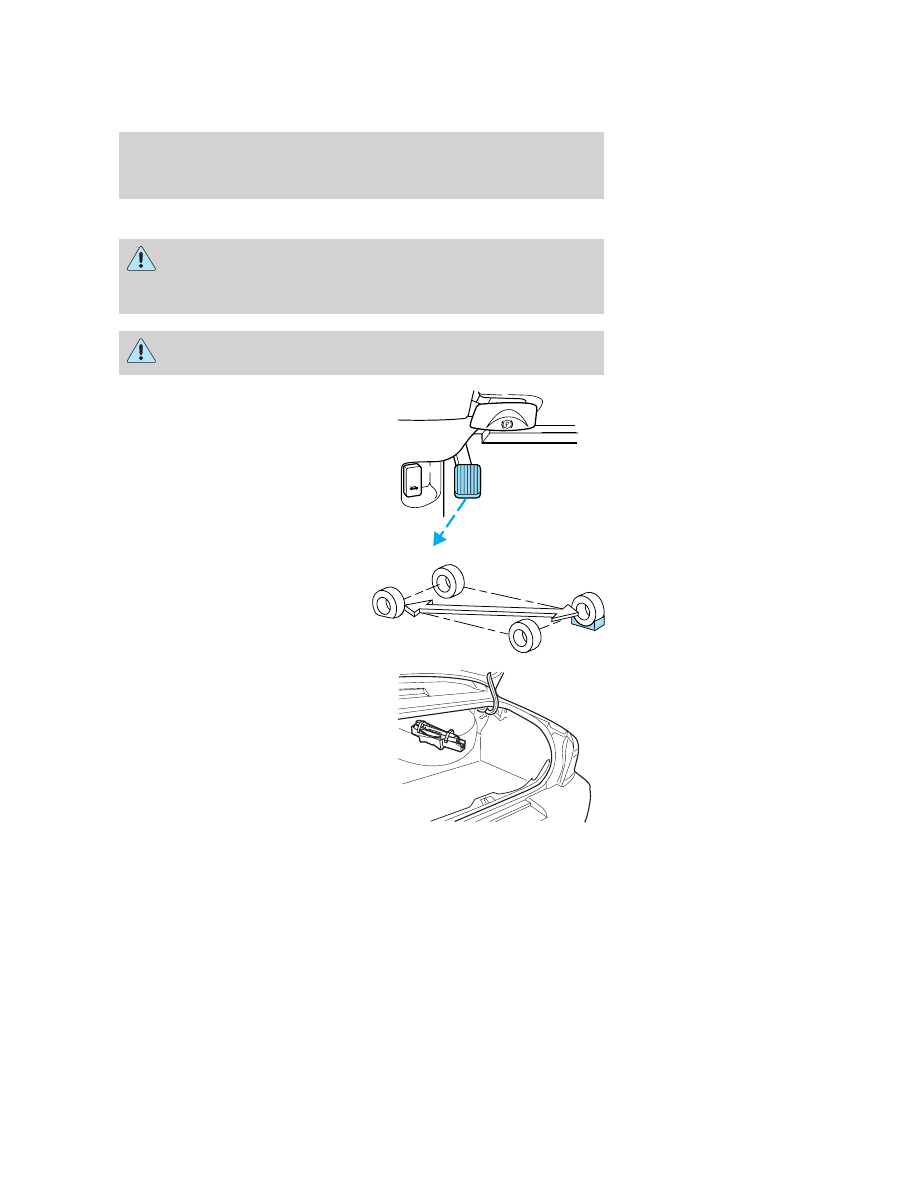

1. Park on a level surface, activate
hazard flashers and set parking
brake.

2. Place gearshift lever in P (Park),
turn engine OFF and block the
diagonally opposite wheel.

3. To remove the mini-spare tire,
remove the spare tire cover, turn
the hold-down nut
counterclockwise, then remove the
spare tire. The jack is located under
the spare tire. The tie-down fastener
for the road tire is located in the
bag under the spare tire. Refer to
Step 10 for road tire stowage.

HOOD

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

141

On vehicles equipped with
Air Suspension, turn OFF

the Air Suspension switch prior to
jacking, hoisting or towing your
vehicle.

Refer to Air suspension system in
the Driving chapter for more
information.

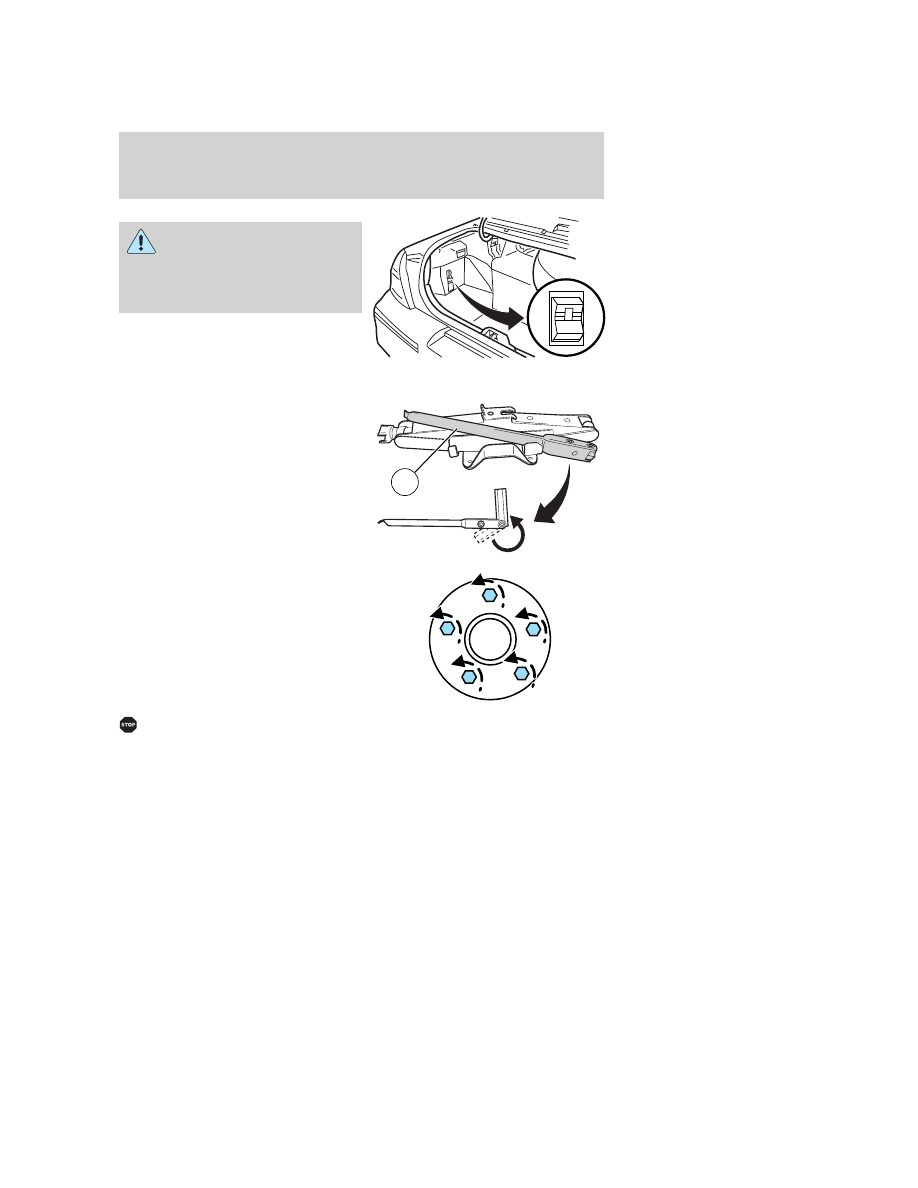

4. Remove the lug wrench from the
jack. Rotate the lug wrench socket
out from the handle.

5. Loosen each wheel lug nut
one-half turn counterclockwise but
do not remove them until the wheel
is raised off the ground.

Before placing the jack under the vehicle, NOTE the jack location

markings:

OFF

A

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

142

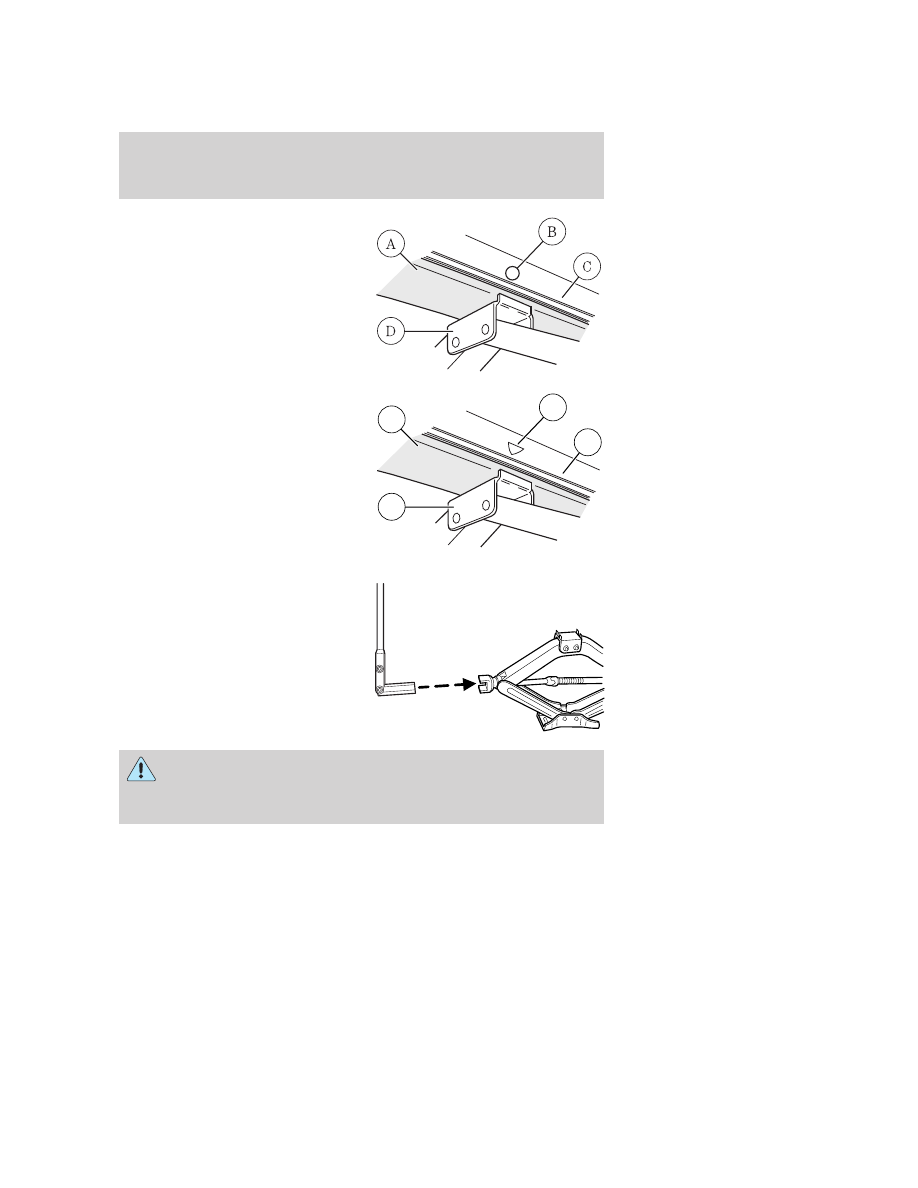

JACK LOCATION-FRONT

The jack location markings can be
found on the lower outer edge of
the body.
• Locate the jack locator mark (B -

circle) on the body (C) near the
tire you are changing, then place
the jack (D) under the frame
(A) of the vehicle aligning it
with the mark (B - circle).

JACK LOCATION-REAR

The jack location markings can be
found on the lower outer edge of
the body.
• Locate the jack locator mark (B -

triangle) on the body (C) near
the tire you are changing, then
place the jack (D) under the
frame (A) of the vehicle
aligning it with the mark (B -
triangle).

• Position the jack according to the

following guides and turn the jack
handle clockwise until the wheel
is completely off the ground.

To lessen risk of personal injury, do not put any part of your
body under the vehicle while changing a tire. Do not start the

engine when your vehicle is on the jack. The jack is ONLY meant for
changing the tire.

A

D

B

C

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

143

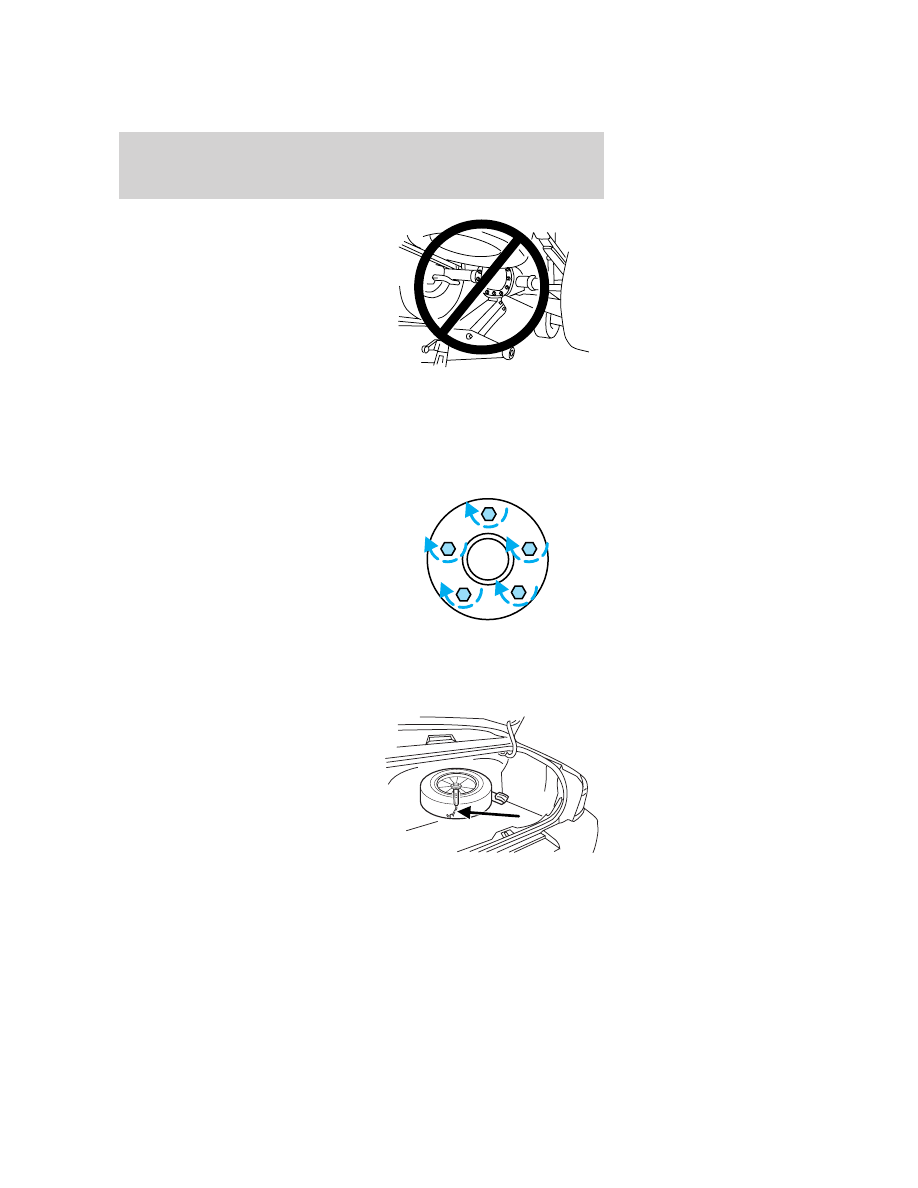

• Never use the rear differential

as a jacking point.

6. Remove the lug nuts with the lug wrench.

7. Replace the flat tire with the spare tire, making sure the valve stem is
facing outward. Reinstall lug nuts until the wheel is snug against the hub.
Do not fully tighten the lug nuts until the wheel has been lowered.

8. Lower the vehicle by turning the jack handle counterclockwise.

9. Remove the jack and fully tighten
the lug nuts in the order shown.
Refer to Wheel lug nut torque
specifications later in this chapter
for the proper lug nut torque
specification.

10. Put flat tire, jack and lug wrench away. When stowing the flat tire, be
sure to tie down the tire by turning the fastener clockwise until snug.

Note: To make sure the road wheel is properly stowed:
• Place the jack bag on the trunk

shelf as shown in the illustration.
Place the road wheel on the shelf
area of the trunk with the valve
stem facing up.

• Use the tie-down fastener from

the bag as shown.

• Reach under and insert the hook

end of the fastener to the shelf
floor.

1

4

3

2

5

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Roadside Emergencies

144
