Mercury Villager (2002 year). Manual - part 16

Item

Ford part
name

Ford part
number

Ford
specification

Disc brake
caliper rails

Motorcraft
Silicone Brake
Caliper Grease
and Dielectric
Compound

XG-3

ESE-M1C171-A

Constant
velocity joints

Motorcraft CV
Joint Grease
(High Temp.)

XG-2

ESP-M1C207-A

Windshield
washer fluid

Ultra-clear
Windshield
Washer
Concentrate

C9AZ-19550-AC

ESR-M17P5-A

1

DO NOT USE Motorcraft Extended Life Engine Coolant VC-2 (CXC-209

in Canada) meeting Ford specification WSS-M97B44–D (orange in color).
Refer to Adding engine coolant in this chapter.

2

Ensure the correct automatic transmission fluid is used. Transmission

fluid requirements are indicated on the dipstick or on the dipstick
handle. MERCON

威 and MERCON威 V are not interchangeable. DO NOT

mix MERCON

威 and MERCON威 V. Refer to your scheduled maintenance

guide to determine the correct service interval.

ENGINE DATA

Engine

3.3L V6 engine

Cubic inches

200

Required fuel

87 octane

Firing order

1-2-3-4-5-6

Spark plug gap

1.0-1.1 mm (0.039-0.043 inch)

Ignition system

1

Distributor ignition system

Compression ratio

8.9:1

1

This ignition system meets all Canadian Interference-Causing Equipment

standard requirements regulating the impulse electrical field strength of
radio noise.

Maintenance and Specifications

241

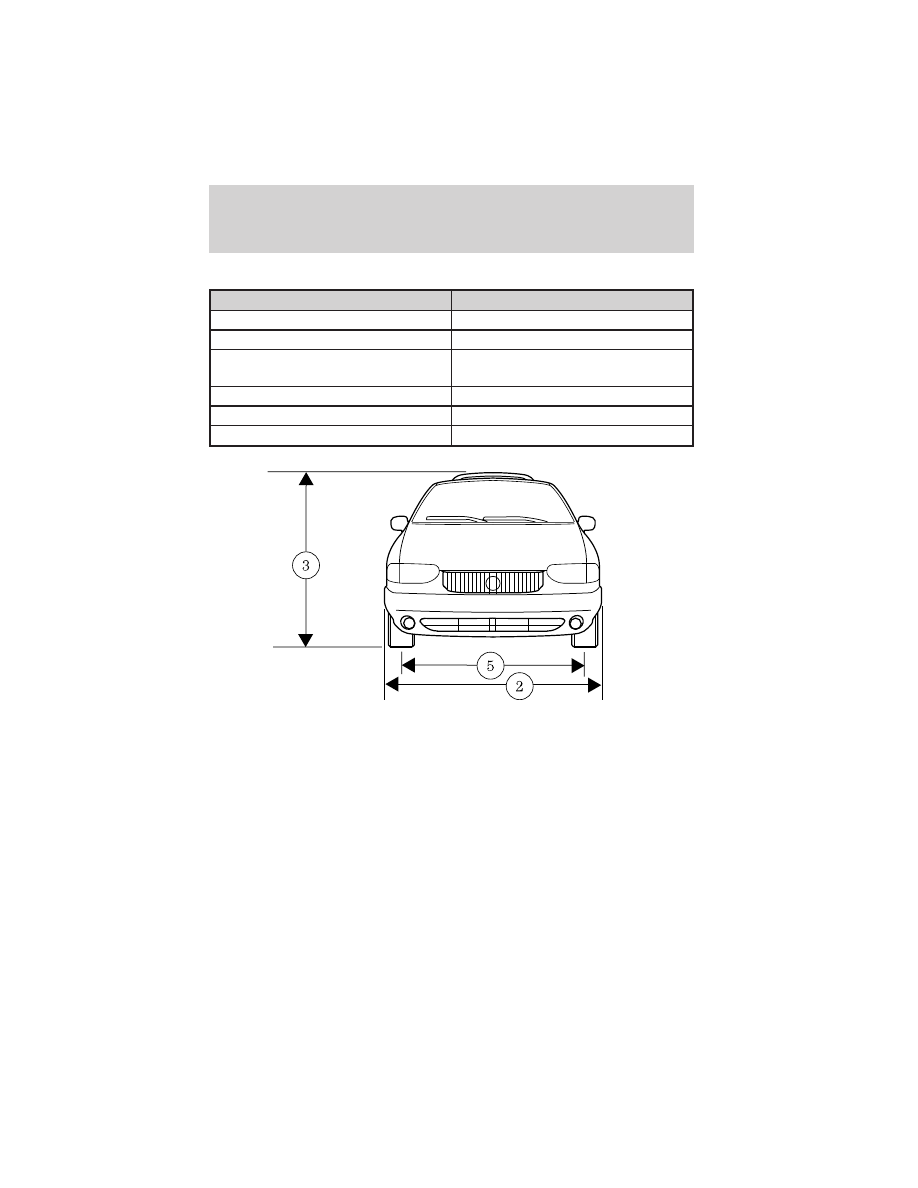

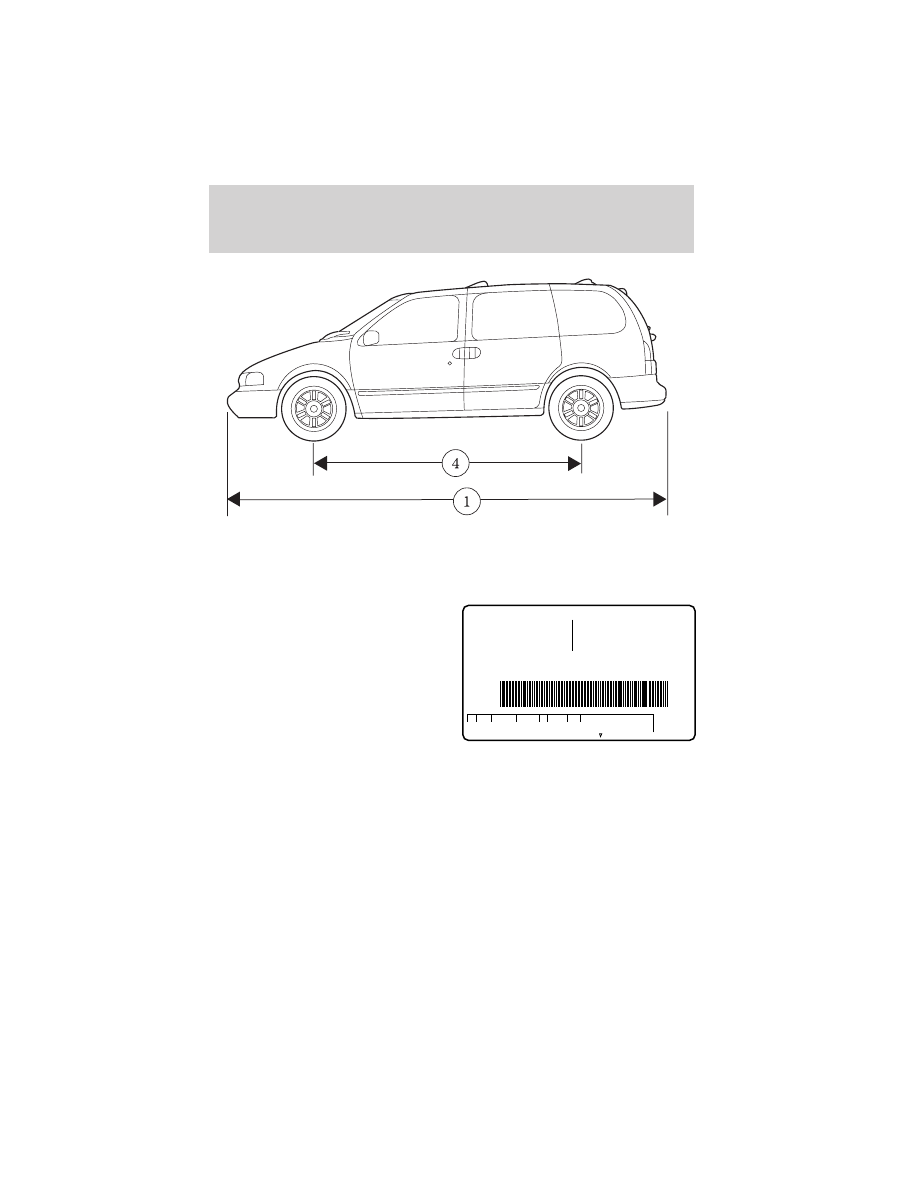

VEHICLE DIMENSIONS

Vehicle dimensions

mm (in)

(1) Overall length

4 933.4 (194.2)

(2) Overall width

1 902.5 (74.9)

(3) Overall height (with luggage
rack)

1 780.5 (70.1)

(4) Wheelbase

2 849.9 (112.2)

(5) Track - Front

1 610.4 (63.4)

(5) Track - Rear

1 610.4 (63.4)

Maintenance and Specifications

242

IDENTIFYING YOUR VEHICLE

Certification label

The National Highway Traffic Safety
Administration Regulations require
that a Certification label be affixed
to a vehicle and prescribe where the
Certification label may be located.
The Certification label is located on
the front door latch pillar on the
driver’s side.

MFD. BY FORD MOTOR CO.   DATE: XX/XX    GVWR:  XXXXLB/   XXXXKG
FRONT GAWR:  XXXXLB/   XXXXKG

WITH PXXX/XXXXXXX         TIRES
       XXXX.XXX                    RIMS
AT  XX PSI/ XXX kPa  COLD SINGLE

VIN:   XXXXXXXXXXXXXXXXX                     TYPE:   XXX

THIS VEHICLE CONFORMS TO ALL APPLICABLE FEDERAL MOTOR VEHICLE

EXT PAINT COLORS: XX

 XX

 RC:  XX

 DSO:

SAFETY STANDARDS IN EFFECT ON THE DATE OF MANUFACTURE SHOWN ABOVE.

AT  XX PSI/ XXX kPa  COLD SINGLE

       XXXX.XXX                 RIMS

WITH PXXX/XXXXXXX       TIRES

REAR GAWR:  XXXXLB/   XXXXKG

G

R AXLE

DRK

XXX X

X

X

XXX-XXXXXXX-XX

f

UVU

XX

XX

XXXXX

INT TR

TR SPR

FOXXX
TOXXX

TP/PS

Maintenance and Specifications

243

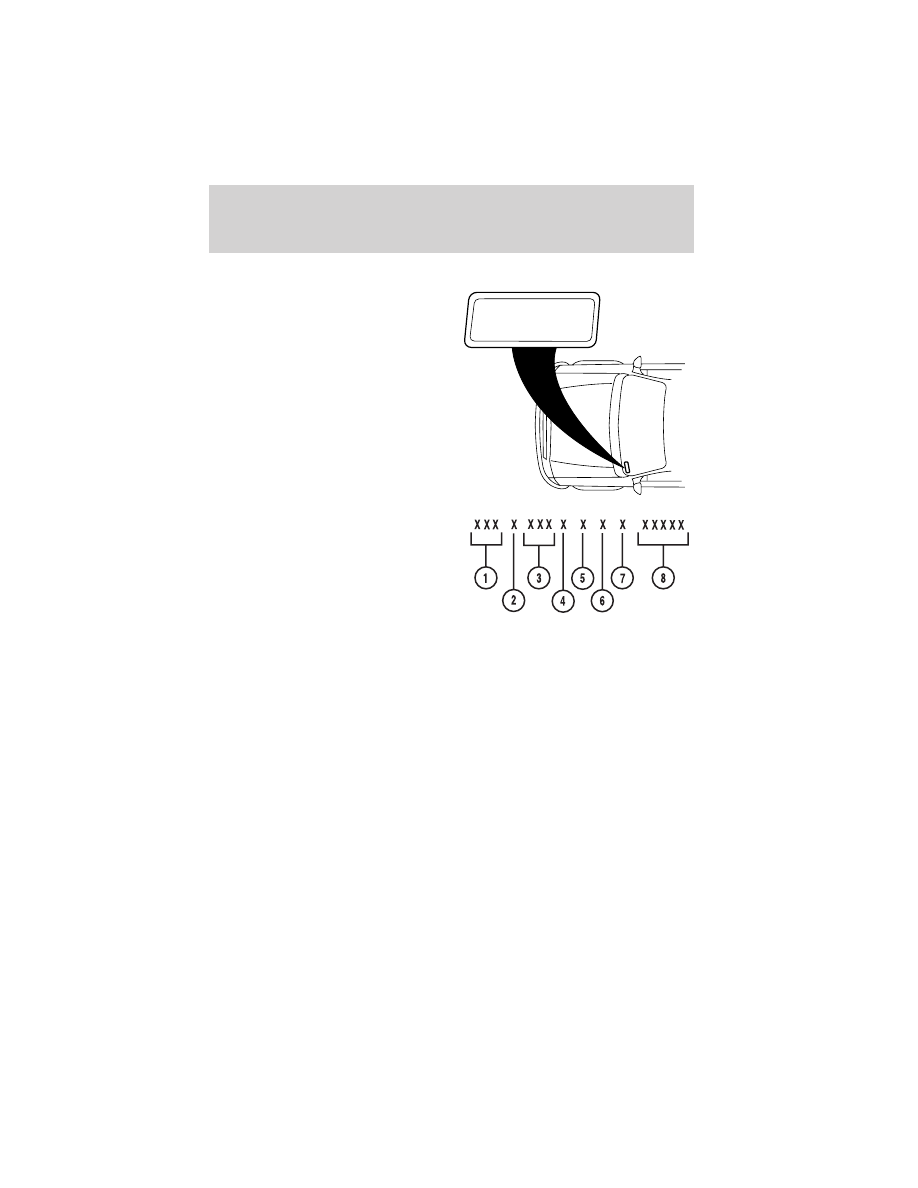

Vehicle identification number

The vehicle identification number is
attached to a metal tag and is
located on the driver side
instrument panel and under the
liftgate scuff plate at the bottom of
the liftgate opening. (Please note
that in the graphic XXXX is
representative of your vehicle
identification number.)

1. World manufacturer identifier

2. Brake type and gross vehicle
weight rating (GVWR)

3. Vehicle line, series, body type

4. Engine type

5. Check digit

6. Model year

7. Assembly plant

8. Production sequence number

Engine and transmission serial number

The engine serial number is stamped on the engine block, and the
transmission serial number is on the transmission case.

XXXXXXXXXXXXXXXXX

Maintenance and Specifications

244

FORD ACCESSORIES FOR YOUR VEHICLE

A wide selection of genuine Ford accessories are available for your
vehicle through your local authorized Ford, Lincoln, Mercury or Ford of
Canada dealer. These quality accessories have been specifically
engineered to fulfill your automotive needs; they are custom designed to
complement the style and aerodynamic appearance of your vehicle. In
addition, each accessory is made from high quality materials and meets
or exceeds Ford’s rigorous engineering and safety specifications. Ford
Motor Company will repair or replace any properly dealer-installed Ford
accessory found to be defective in factory-supplied materials or
workmanship during the warranty period, as well as any component
damaged by the defective accessory. The accessory will be warranted for
whichever provides you the greatest benefit:
• 12 months or 20 000 km (12 000 miles) (whichever occurs first), or
• the remainder of your new vehicle limited warranty.
This means that genuine Ford accessories purchased along with your
new vehicle and installed by the dealer are covered for the full length of
your New Vehicle’s Limited Warranty — 3 years or 60 000 km (36 000
miles) (whichever occurs first). Contact your dealer for details and a
copy of the warranty.

Not all accessories are available for all models.

Vehicle Security

Non—decorative wheel locks

Vehicle security systems

Comfort and convenience

Cargo nets

Cargo organizer

Cargo tray

Electrochromic inside mirror with compass display

Electrochromic inside mirror with compass and temperature display

Engine block heater

Remote start system

Seatback organizer

Tire step

Accessories

245

Travel equipment

Ash cup

Auto headlamps with daytime running lights (DRL)

Cargo box (rooftop luggage box)

Cigarette lighter element

Console

Framed luggage covers

HomeLink

威 (in sun visor)

Molded running boards

Removable luggage basket

Running boards, child step

Soft luggage cover

Track rider bars

Track rider bar adaptors

Trailer hitch (Class II)

Trailer hitch bars and balls

Trailer hitch mount bike carrier

Video entertainment system

Protection and appearance equipment

Air bag anti-theft locks

All weather vinyl mats

Carpet floor mats

Door edge guards

Flat splash guards

Front end covers (full and mini)

Hood deflectors

Molded splash guards

Rear air deflectors

Side window air deflectors

Underbody security lighting

Universal floor mats

Accessories

246

For maximum vehicle performance, keep the following information in
mind when adding accessories or equipment to your vehicle:
• When adding accessories, equipment, passengers and luggage to your

vehicle, do not exceed the total weight capacity of the vehicle or of
the front or rear axle (GVWR or GAWR as indicated on the Safety
compliance certification label). Consult your dealer for specific weight
information.

• The Federal Communications Commission (FCC) and Canadian Radio

Telecommunications Commission (CRTC) regulate the use of mobile
communications systems - such as two-way radios, telephones and
theft alarms - that are equipped with radio transmitters. Any such
equipment installed in your vehicle should comply with FCC or CRTC
regulations and should be installed only by a qualified service
technician.

• Mobile communications systems may harm the operation of your

vehicle, particularly if they are not properly designed for automotive
use or are not properly installed. When operated, such systems may
cause the engine to stumble or stall or cause the transmission to be
damaged or operate improperly. In addition, such systems may be
damaged or their performance may be affected by operating your
vehicle. (Citizens band [CB] transceivers, garage door openers and
other transmitters with outputs of five watts or less will not ordinarily
affect your vehicle’s operation.)

• Ford cannot assume responsibility for any adverse effects or damage

that may result from the use of such equipment.

Accessories

247

A

ABS (see Brakes) .....................159

Accessory delay ..........................88

Air bag supplemental restraint
system ................................136–137

and child safety seats ............138
description ..............................137
disposal ....................................140
driver air bag ..........................139
indicator light ...................12, 140
operation .................................139
passenger air bag ...................139

Air cleaner filter ...............234, 239

Air conditioning

automatic temperature
control system ..........................63
manual heating and air
conditioning system .................58
rear seat controls ...............61, 69

Air filter, cabin ............................73

Antifreeze (see Engine
coolant) .....................................217

Anti-lock brake system
(see Brakes) ......................159–160

Anti-theft system ......................112

arming the system ..................113
disarming a triggered
system .....................................114
disarming an untriggered
system .....................................114

Audio system (see Radio) .........20

Automatic transaxle

driving with .............................163
fluid, adding ............................232
fluid, checking ........................232
fluid, refill capacities ..............239
fluid, specification ..................241

Auxiliary power point .................86

Axle

lubricant specifications ..........240

B

Battery .......................................215

acid, treating emergencies .....215
charging system warning
light ............................................13
jumping a disabled battery ....188
maintenance-free ....................215
replacement, specifications ...239
servicing ..................................215

Brakes ........................................158

anti-lock ...........................159–160
anti-lock brake system
(ABS) warning light .........12, 160
brake warning light ..................11
fluid, checking and adding ....231
fluid, refill capacities ..............239
fluid, specifications .........240–241
lubricant specifications ..240–241
parking ....................................160
shift interlock ..........................162

Break-in period .............................6

Bulbs ............................................77

C

Capacities for refilling fluids ....239

Cargo cover ...............................106

Cargo net ...........................105–106

CD changer .................................53

Certification Label ....................243

Changing a tire .........................182

Child safety restraints ..............141

child safety belts ....................141

Child safety seats ......................144

attaching with tether straps ..149

Index

248

in front seat ............................146
in rear seat ......................146, 148
tether anchorage hardware ...150

Cleaning your vehicle

engine compartment ..............204
exterior ....................................207
instrument panel ....................206
interior .....................................207
plastic parts ............................205
washing ....................................203
waxing .....................................203
wheels ......................................204
wiper blades ............................206
woodtone trim ........................205

Climate control (see Air
conditioning or Heating) ......58, 63

Clock ................................24, 33, 44

Console ......................................103

overhead ....................................86

Controls

power seat ...............................117
steering column ........................94

Coolant

checking and adding ..............217
refill capacities ................220, 239
specifications ..................240–241

Cruise control (see Speed
control) ........................................90

Customer Assistance ................173

Ford accessories for your
vehicle .....................................208
Ford Extended Service
Plan ..........................................196
Getting assistance outside the
U.S. and Canada .....................200
Getting roadside assistance ...173
Getting the service you
need .........................................194
Ordering additional owner’s
literature .................................201

The Dispute Settlement
Board .......................................197
Utilizing the
Mediation/Arbitration
Program ...................................200

D

Defrost

rear window ..............................72

Dipstick

automatic transmission
fluid ..........................................232
engine oil .................................212

Doors

door ajar warning .....................14
lubricant specifications ..........240

Driving under special
conditions

through water .........................166

E

Emergencies, roadside

jump-starting ..........................188

Emission control system ..........229

Engine ................................241–242

check engine/service engine
soon light ..................................10
cleaning ...................................204
coolant .....................................217
idle speed control ...................215
lubrication
specifications ..................240–241
refill capacities ........................239
service points ..........................211
starting after a collision .........174

Engine oil ..................................212

checking and adding ..............212
dipstick ....................................212

Index

249

filter, specifications ........214, 239
recommendations ...................214
refill capacities ........................239
specifications ..................240–241

Exhaust fumes ..........................158

F

Floor mats .................................103

Fluid capacities .........................239

Foglamps .....................................74

Fuel ............................................221

calculating fuel economy .......225
cap ...........................................223
capacity ...................................239
choosing the right fuel ...........224
comparisons with EPA fuel
economy estimates .................228
detergent in fuel .....................225
filling your vehicle with
fuel ...........................221, 223, 226
filter, specifications ........225, 239
fuel pump shut-off switch .....174
gauge .........................................17
improving fuel economy ........225
low fuel warning light ..............13
octane rating ...........224, 241–242
quality ......................................224
running out of fuel .................225
safety information relating to
automotive fuels .....................221

Fuses ..................................175–176

G

Garage door opener ....................95

Gas cap (see Fuel cap) ............223

Gas mileage (see Fuel
economy) ...................................225

Gauges ...................................15–16

engine coolant temperature
gauge .........................................16
fuel gauge ..................................17
odometer ...................................18
speedometer .............................18
trip odometer ............................19

GAWR (Gross Axle Weight
Rating) .......................................167

calculating ...............................168
definition .................................167
driving with a heavy load ......167
location ....................................167

GVWR (Gross Vehicle Weight
Rating) .......................................167

calculating .......................167–168
definition .................................167
driving with a heavy load ......167
location ....................................167

H

Hazard flashers .........................174

Head restraints .........................115

Headlamps ...................................74

aiming ........................................75
autolamp system .......................74
bulb specifications ....................77
flash to pass ..............................75
high beam ...........................15, 75
replacing bulbs .........................79
turning on and off ....................74
warning chime ..........................15

Heating

heating and air conditioning
system .................................58, 63
rear seat controls ...............61, 69

HomeLink universal
transceiver (see Garage door
opener) ......................95–96, 98–99

Hood ..........................................210

Index

250

I

Ignition .......................155, 241–242

Infant seats
(see Safety seats) .....................144

Inspection/maintenance (I/M)
testing ........................................230

Instrument panel

cleaning ...................................206
cluster ........................................10
lighting up panel and
interior .......................................75

J

Jack ............................................182

positioning ...............................182
storage .....................................182

Jump-starting your vehicle ......188

K

Keys

key in ignition chime ...............15
positions of the ignition .........155

L

Lamps

autolamp system .......................74
bulb replacement
specifications chart ..................77
cargo lamps ...............................75
fog lamps ...................................74
headlamps .................................74
headlamps, flash to pass ..........75
instrument panel, dimming .....75
interior lamps ...........................76
replacing bulbs .............77, 79–82

Lane change indicator
(see Turn signal) ........................76

Liftgate ......................................104

Lights, warning and indicator ....10

air bag ........................................12
anti-lock brakes (ABS) ....12, 160
brake ..........................................11
charging system ........................13
cruise indicator ...................13, 94
door ajar ....................................14
high beam .................................15
low fuel ......................................13
low washer fluid .......................13
oil pressure ...............................13
overdrive off ..............................14
safety belt .................................12
service engine soon ..................10
speed control ............................93
turn signal indicator .................14

Load limits .................................167

GAWR ......................................167
GVWR ......................................167
trailer towing ..........................167

Locks

childproof ................................108
doors ........................................108

Lubricant specifications ...240–241

Lumbar support, seats .............117

M

Message center ...................99–101

Mirrors .........................................86

heated ........................................89
side view mirrors (power) .......89

Moon roof ....................................94

Motorcraft parts ................225, 239

O

Octane rating ............................224

Odometer .....................................18

Index

251

Oil (see Engine oil) ..................212

Overdrive ...........................103, 166

P

Panic alarm feature, remote
entry system ..............................110

Parking brake ............................160

Parts (see Motorcraft parts) ....239

Power distribution box
(see Fuses) ...............................179

Power door locks ......................108

Power mirrors .............................89

Power point .................................86

Power steering ..........................161

fluid, checking and adding ....231
fluid, refill capacity ................239
fluid, specifications .........240–241

Power Windows ...........................87

R

Radio ............................................20

Radio reception .....................56–57

Rear window defroster ...............72

Relays ................................175, 182

Remote entry system .......109–110

illuminated entry ....................112
locking/unlocking
doors ................................108, 110
panic alarm .............................110
replacement/additional
transmitters .............................111
replacing the batteries ...........111

Roadside assistance ..................173

Roof rack ...................................107

S

Safety belts (see Safety
restraints) ..........................129–133

Safety defects, reporting ..........202

Safety restraints ................129–133

cleaning the safety belts ........135
extension assembly ................135
for adults .........................130–132
for children .............................141
lap belt ....................................134
warning light and
chime ...........................12, 15, 135

Safety seats for children ..........144

Seat belts (see Safety
restraints) ..................................129

Seats ..........................................115

child safety seats ....................144
memory seat ...........................118

Servicing your vehicle ..............209

Spare tire (see Changing the
Tire) ...........................................183

Spark plugs,
specifications .............239, 241–242

Specification chart,
lubricants ...........................240–241

Speed control ..............................90

Speedometer ...............................18

Starting your vehicle ........155–157

jump starting ..........................188

Steering wheel

controls ..........................85, 90, 94
tilting .........................................85

T

Tachometer .................................19

Tires ...........................182, 235–236

Index

252

changing ..................182–183, 185
checking the pressure ............236
replacing ..................................237
rotating ....................................237
snow tires and chains ............238
tire grades ...............................236
treadwear ................................235

Towing .......................................169

recreational towing .................172
trailer towing ..........................169
wrecker ....................................193

Transaxle

fluid, refill capacities ..............239
lubricant specifications ..........241

Transmission .............................162

fluid, checking and adding
(automatic) .............................232
lubricant specifications ..........240

Trip odometer .............................19

Turn signal ............................14, 76

V

Vehicle dimensions ...................242

Vehicle Identification Number
(VIN) ..........................................244

Vehicle loading ..........................167

Ventilating your vehicle ...........158

W

Warning chimes ...........................15

Warning lights (see Lights) .......10

Washer fluid ..............................212

Water, Driving through .............166

Windows

power .........................................87

Windshield washer fluid and
wipers

checking and adding fluid .....212
checking and cleaning ........84–85
liftgate reservoir .....................212
operation ...................................83
replacing wiper blades .............85

Wrecker towing .........................193

Index

253

254

255

256
