417-02-21

Освещение салона 417-02-21



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте сопротивление между  неработающим

переключателем неполного  закрывания двери
со стороны  электропроводки и "массой",
используя  следующее:

    -   Штырь 1 C397, электрической цепи 31-GL49B

(черной): ЛЗ сдвижная дверь - фургон (с
правосторонним управлением и с
левосторонним управлением)

    -   Штырь 1 C398, электрической цепи 31-GL49A

(черной): ПЗ сдвижная дверь - фургон (с
правосторонним управлением и с
левосторонним управлением)



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
неполного закрывания двери.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.

D4: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ  ФУНКЦИОНИРОВАНИЯ МОДУЛЯ ПРОТИВОУГОННОЙ
СИГНАЛИЗАЦИИ И ДВОЙНОГО ЗАПИРАНИЯ ЗАМКОВ  ДВЕРЕЙ







 1  Рассоедините все разъемы модуля

противоугонной сигнализации и двойного
запирания замков дверей





 2  Проверьте наличие:

  •  коррозии
  •  выскочивших штырей





 3  Подсоедините все разъемы модуля

противоугонной сигнализации и двойного
запирания замков дверей и убедитесь в
правильности их фиксации.





 4  Задействуйте систему и проверьте  присутствие

неисправности.



• Неисправность продолжает  присутствовать?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль
противоугонной сигнализации и двойного
запирания замков дверей.    За
дополнительной информацией обратитесь к
Разделу 419-10.



→

→

→

→ Нет



Сейчас система работает корректно.
Проблема, возможно, была  обусловлена
ослабшим или корродированным
электрическим разъемом.  ОЧИСТИТЕ коды
DTC.  Проверьте, правильно ли действует
система.



417-02-22

Освещение салона 417-02-22



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ E: ФУНКЦИЯ ВСПОМОГАТЕЛЬНОГО ОСВЕЩЕНИЯ  ПРИ ПОСАДКЕ В
АВТОМОБИЛЬ НЕ РАБОТАЕТ ПРИ  ИСПОЛЬЗОВАНИИ ДИСТАНЦИОННОГО
ПЕРЕДАТЧИКА -  АВТОМОБИЛЬ С КУЗОВОМ ТИПА "ШАССИ" -  АВТОМОБИЛЬ СО
СДВОЕННЫМ КУЗОВОМ ТИПА  "ШАССИ" И ФУРГОН С СИСТЕМОЙ ПРОТИВОУГОННОЙ
СИГНАЛИЗАЦИИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОКОНТРОЛИРУЙТЕ ПОСЛЕДНИЙ  ПОЛУЧЕННЫЙ PID ДИСТАНЦИОННОГО
УСТРОЙСТВА  БЕСКЛЮЧЕВОГО ВХОДА МОДУЛЯ ПРОТИВОУГОННОЙ  СИГНАЛИЗАЦИИ
И ДВОЙНОЙ БЛОКИРОВКИ ЗАМКОВ  ДВЕРЕЙ







 1  Проконтролируйте ПОСЛЕДНИЙ

ПОЛУЧЕННЫЙ  PID ДИСТАНЦИОННОГО
УСТРОЙСТВА БЕСКЛЮЧЕВОГО  ВХОДА
МОДУЛЯ ПРОТИВОУГОННОЙ
СИГНАЛИЗАЦИИ И  ДВОЙНОЙ
БЛОКИРОВКИ ЗАМКОВ ДВЕРЕЙ, нажимая
при этом на кнопку отпирания  дистанционного
передатчика.



• Значение PID указывает на отпирание?



→

→

→

→ Да





Перейдите к E2





→

→

→

→ Нет



ОБРАТИТЕСЬ к WDS.

E2: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ МОДУЛЯ  ПРОТИВОУГОННОЙ
СИГНАЛИЗАЦИИ И ДВОЙНОГО  ЗАПИРАНИЯ ЗАМКОВ ДВЕРЕЙ







 1  Рассоедините все разъемы модуля

противоугонной сигнализации и двойного
запирания замков дверей





 2  Проверьте наличие:

  •  коррозии
  •  выскочивших штырей





 3  Подсоедините все разъемы модуля

противоугонной сигнализации и двойного
запирания замков дверей и убедитесь в
правильности их фиксации.





 4  Задействуйте систему и проверьте  присутствие

неисправности.



• Неисправность продолжает  присутствовать?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль
противоугонной сигнализации и двойного
запирания замков дверей.    За
дополнительной информацией обратитесь к
Разделу 419-10.



→

→

→

→ Нет



Сейчас система работает корректно.
Проблема, возможно, была  обусловлена
ослабшим или корродированным
электрическим разъемом.  ОЧИСТИТЕ коды
DTC.  Проверьте, правильно ли действует
система.



417-02-23

Освещение салона 417-02-23



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

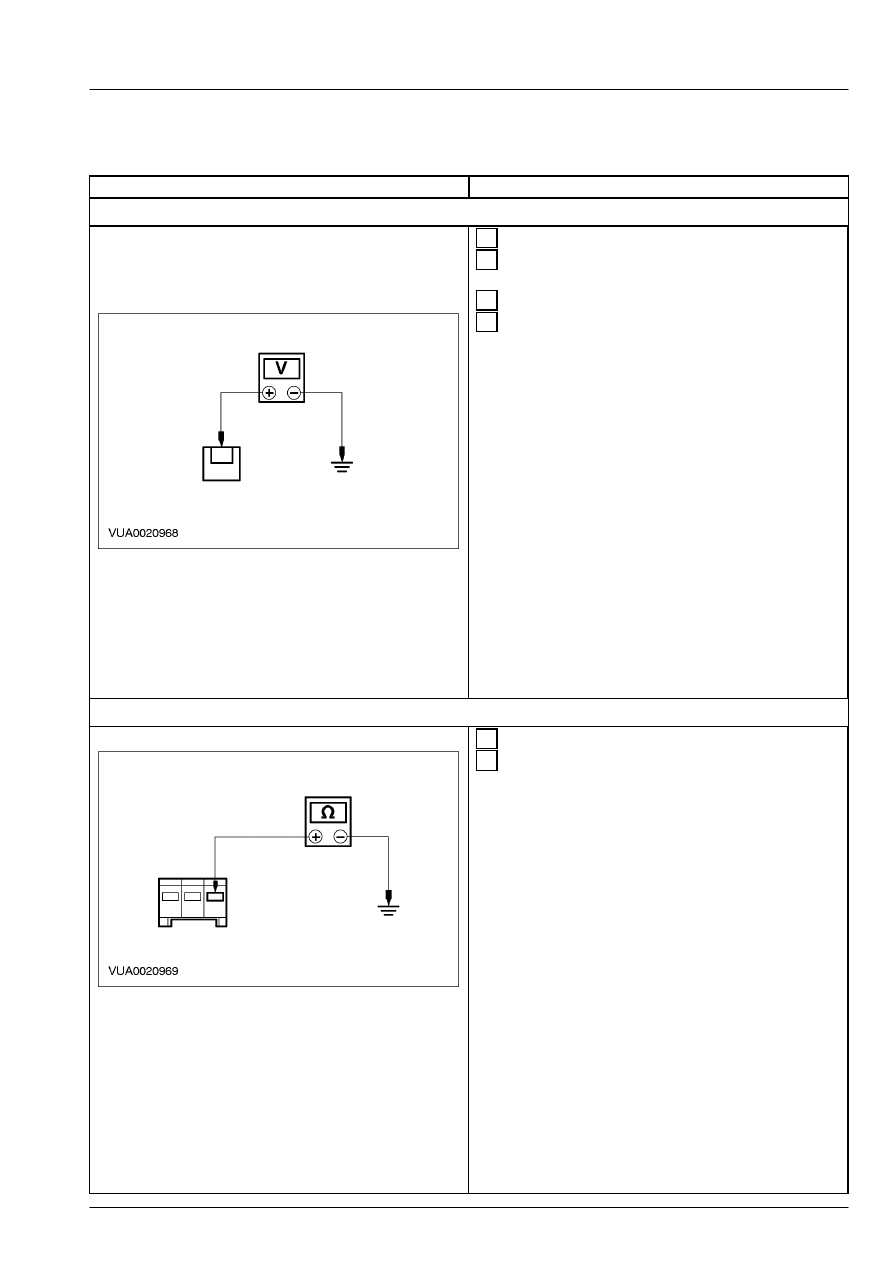

PINPOINT-ТЕСТ F: НЕ РАБОТАЕТ ПЕРЕДНЯЯ ЛАМПА ДЛЯ  ЧТЕНИЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 29-LC7 (ОРАНЖЕВОЙ/СИНЕЙ)







 1  Введите положение OFF.





 2  Отсоедините Передняя лампа для чтения -

C918b.





 3  Ведите положение ON.







 4  Измерьте напряжение между разъемом C918b

передней лампы для чтения, электрической
цепи 29-LC7 (оранжевой/коричневой), со
стороны  электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к F2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

F2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-LC3 (ЧЕРНУЮ)







 1  Ведите положение ON.







 2  Измерьте сопротивление между штырем 3

C918a передней лампы для чтения,
электрической цепи 31S-LC3 (черной), со
стороны  электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу для чтения.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



417-02-24

Освещение салона 417-02-24



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

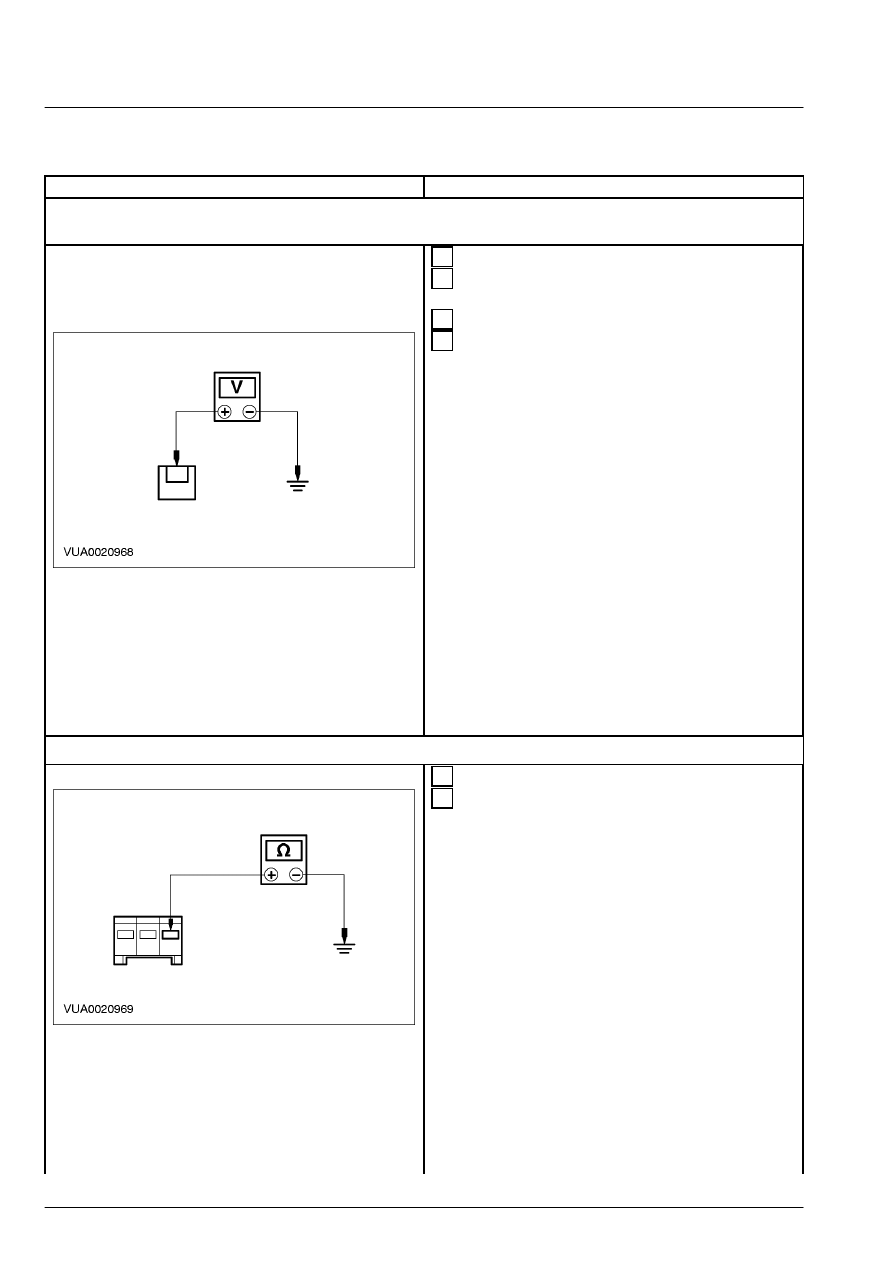

PINPOINT-ТЕСТ G: НЕ РАБОТАЕТ ЦЕНТРАЛЬНАЯ ЛАМПА ДЛЯ  ЧТЕНИЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 29-LC17
(ОРАНЖЕВОЙ/ЖЕЛТОЙ)







 1  Введите положение OFF.





 2  Отсоедините Центральная лампа для чтения -

C923b.





 3  Ведите положение ON.







 4  Измерьте напряжение между разъемом C923b

центральной лампы для чтения,  электрической
цепи 29-LC17 (оранжевой/желтой),  со стороны
электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к G2





→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи.  ПРОВЕРЬТЕ,
правильно ли действует  система.

G2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-LC17 (ЧЕРНУЮ)







 1  Ведите положение ON.







 2  Измерьте сопротивление между штырем 3

C923a центральной лампы для чтения,
электрической цепи 31S-LC17 (черной), со
стороны  электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу для чтения.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет
