417-02-17

Освещение салона 417-02-17



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Для ПЗ сдвижной двери: Измерьте

сопротивление между штырем 1 C398
переключателя неполного закрывания правой
задней сдвижной двери, электрической цепи  31-
GL49A (черной), со стороны электропроводки, и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель(и)
неполного закрывания сдвижной двери.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ D: ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА НЕ ГОРЯТ, ЕСЛИ  ОТКРЫТА ОДНА
ДВЕРЬ - АВТОМОБИЛЬ С КУЗОВОМ  ТИПА "ШАССИ" - АВТОМОБИЛЬ СО СДВОЕННЫМ
КУЗОВОМ ТИПА "ШАССИ" И ФУРГОН И СИСТЕМОЙ  ПРОТИВОУГОННОЙ
СИГНАЛИЗАЦИИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ МОДУЛЬ ПРОТИВОУГОННОЙ  СИГНАЛИЗАЦИИ И ДВОЙНОГО
ЗАПИРАНИЯ ЗАМКОВ  ДВЕРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Модуль противоугонной

сигнализации и  двойного запирания замков
дверей - C2030a.

417-02-18

Освещение салона 417-02-18



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте сопротивление между разъемом

C2030a модуля противоугонной сигнализации и
двойного запирания замков дверей со  стороны
электропроводки, и "массой" при  закрытой
двери следующим образом:

    -   штырь 16, электрической цепи 31S-GL46

(черной/желтой): ЛП - автомобиль с
левосторонним управлением (ПП - автомобиль
с правосторонним управлением)

    -   штырь 11, электрической цепи 31S-GL47

(черной/коричневой): ПП - автомобиль с
левосторонним управлением (ЛП - автомобиль
с правосторонним управлением)

    -   штырь 5, электрической цепи 31S-GL48

(черной/зеленой): ЛЗ - автомобиль со
сдвоенным кузовом типа "шасси", с
левосторонним управлением

    -   штырь 6, электрической цепи 31S-GL49

(черной/оранжевой): ПЗ - автомобиль со
сдвоенным кузовом типа "шасси", с
левосторонним управлением

    -   штырь 5, электрической цепи 31S-GL49B

(черной/зеленой): ЛЗ сдвижная дверь - фургон
(с правосторонним управлением и с
левосторонним управлением)

    -   штырь 6, электрической цепи 31S-GL49A

(черной/зеленой): ПЗ сдвижная дверь - фургон
(с правосторонним управлением и с
левосторонним управлением)



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к D4





→

→

→

→ Нет





Перейдите к D2



417-02-19

Освещение салона 417-02-19



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ МЕЖДУ НЕРАБОТАЮЩИМ
ПЕРЕКЛЮЧАТЕЛЕМ  НЕПОЛНОГО ЗАКРЫВАНИЯ ДВЕРИ И МОДУЛЕМ
ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ И ДВОЙНОГО  ЗАПИРАНИЯ ЗАМКОВ ДВЕРЕЙ









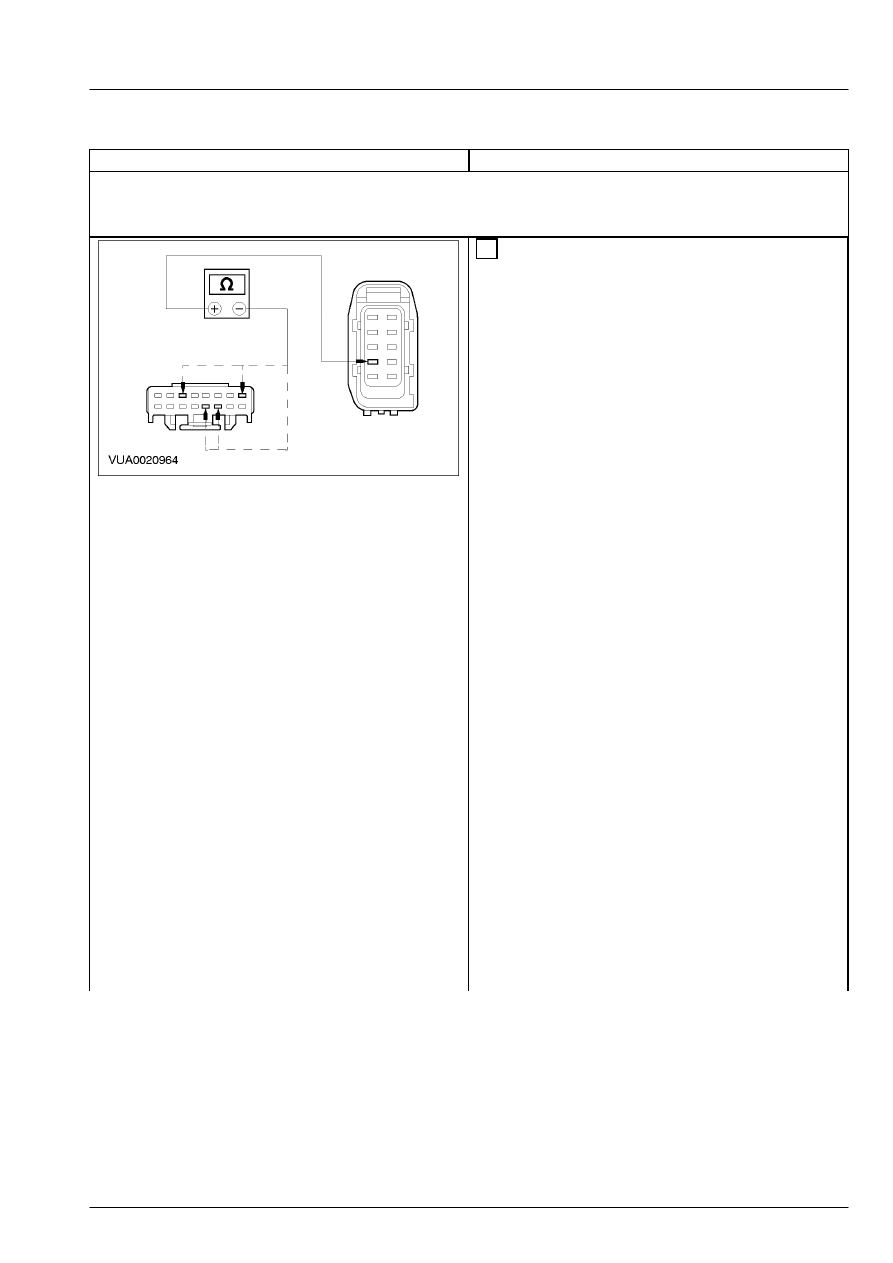

 1  Измерьте сопротивление между  неработающим

переключателем неполного  закрывания двери
со стороны  электропроводки, и разъемом
C2030a модуля  противоугонной сигнализации и
двойного  запирания замков дверей со стороны
электропроводки, используя следующее:

    -   Штырь 8 C525, автомобиль с левосторонним

управлением(штырь 8 C675, автомобиль с
правосторонним управлением) и штырь 16
C2030a  модуля противоугонной сигнализации
и  двойного запирания замков дверей,
электрической цепи 31S-GL46
(черной/желтой), ЛП,  автомобиль с
левосторонним управлением(ПП,  автомобиль
с правосторонним  управлением)

    -   Штырь 8 C609, автомобиль с левосторонним

управлением(штырь 8 C559, автомобиль с
правосторонним управлением) и штырь 11
C2030a  модуля противоугонной сигнализации
и  двойного запирания замков дверей,
электрической цепи 31S-GL47
(черной/коричневой), ПП, автомобиль с
левосторонним управлением(ЛП, автомобиль с
правосторонним управлением)

    -   Штырь 8 C705, автомобиль с левосторонним

управлением, и штырь 5 C2030a модуля
противоугонной сигнализации и двойного
запирания замков дверей, электрической  цепи
31S-GL46 (черной/желтой) 31S-GL48
(черной/зеленой), ЛЗ - автомобиль со
сдвоенным кузовом типа "шасси", с
левосторонним управлением

    -   Штырь 8 C609, автомобиль с левосторонним

управлением, и штырь 6 C2030a модуля
противоугонной сигнализации и двойного
запирания замков дверей, электрической  цепи
31S-GL46 (черной/оранжевой) 31S-GL49
(черной/оранжевой), ПЗ - автомобиль со
сдвоенным кузовом типа "шасси", с
левосторонним управлением

417-02-20

Освещение салона 417-02-20



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







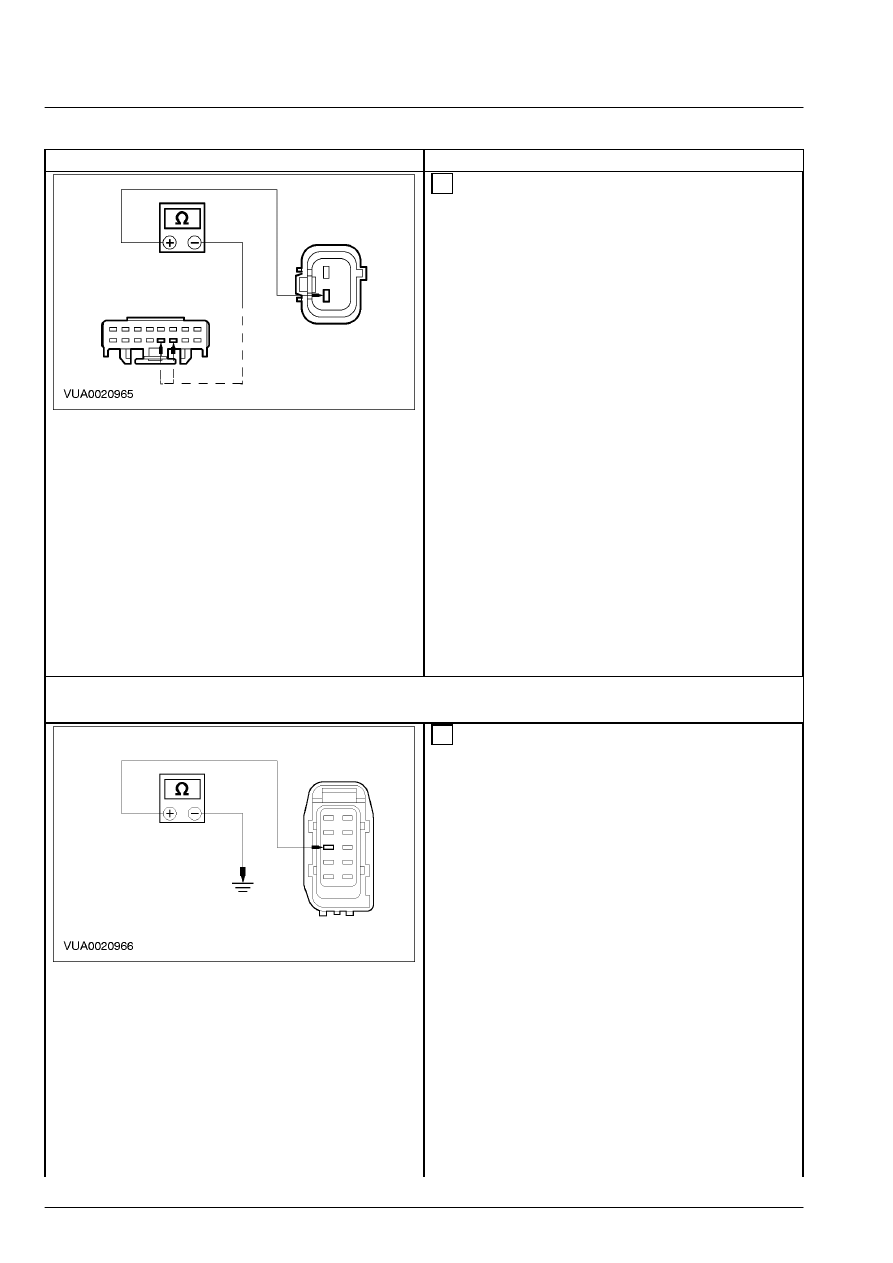

 2  Измерьте сопротивление между  неработающим

переключателем неполного  закрывания двери
со стороны  электропроводки, и разъемом
C2030a модуля  противоугонной сигнализации и
двойного  запирания замков дверей со стороны
электропроводки, используя следующее:

    -   Штырь 2 C397 и штырь 5 C2030a модуля

противоугонной сигнализации и двойного
запирания замков дверей, электрической  цепи
31S-GL49B (черной/зеленой), ЛЗ сдвижная
дверь - фургон (с правосторонним
управлением и с левосторонним  управлением)

    -   Штырь 2 C398 и штырь 6 C2030a модуля

противоугонной сигнализации и двойного
запирания замков дверей, электрической  цепи
31S-GL49A (черной/зеленой), ПЗ сдвижная
дверь - фургон (с правосторонним
управлением и с левосторонним  управлением)



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да





Перейдите к D3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.

D3: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ НЕРАБОТАЮЩЕГО  ПЕРЕКЛЮЧАТЕЛЯ НЕПОЛНОГО
ЗАКРЫВАНИЯ  ДВЕРИ









 1  Измерьте сопротивление между  неработающим

переключателем неполного  закрывания двери
со стороны  электропроводки и "массой",
используя  следующее:

    -   Штырь 6 C525, автомобиль с левосторонним

управлением(штырь 6 C675, автомобиль с
правосторонним управлением) электрической
цепи 31-GL46 (черной/желтой): ЛП,
автомобиль с  левосторонним
управлением(ПП, автомобиль с
правосторонним управлением)

    -   Штырь 6 C609, (штырь 6 C559, автомобиль с

правосторонним управлением) электрической
цепи 31-GL47 (черной/коричневой): ПП -
автомобиль с левосторонним управлением (ЛП
- автомобиль с правосторонним  управлением)

    -   Штырь 6 C705, электрической цепи 31-GL46

(черной/желтой): ЛЗ - автомобиль со
сдвоенным  кузовом типа "шасси", с
левосторонним  управлением

    -   Штырь 6 C805, электрической цепи 31-GL46

(черной/желтой): ПЗ - автомобиль со
сдвоенным  кузовом типа "шасси", с
левосторонним  управлением
