417-02-13

Освещение салона 417-02-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новую лампу(ы) освещения
салона.  ПРОВЕРЬТЕ, правильно ли
действует  система.

B5: ПРОВЕРЬТЕ РЕЛЕ ЛАМП ОСВЕЩЕНИЯ  САЛОНА







 1  Отсоедините Реле ламп освещения салона -

C2022.





 2  Выполните проверку элементов реле ламп

освещения салона.  ОБРАТИТЕСЬ к Схемам
электрических  соединений.



• Реле ламп освещения салона  исправно?



→

→

→

→ Да





Перейдите к B6





→

→

→

→ Нет



УСТАНОВИТЕ новое реле ламп освещения
салона.  ОЧИСТИТЕ коды DTC.  Проверьте,
правильно ли действует  система.

B6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-LC7  (ЧЕРНУЮ/КОРИЧНЕВУЮ) НА
КОРОТКОЕ ЗАМЫКАНИЕ  НА "МАССУ"









 1  Измерьте сопротивление между штырем 30

С2022 реле ламп освещения салона,
электрической цепи 31S-LC7
(черной/коричневой),  со стороны
электропроводки, и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да





Перейдите к B7





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

B7: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ  ФУНКЦИОНИРОВАНИЯ МОДУЛЯ ПРОТИВОУГОННОЙ
СИГНАЛИЗАЦИИ И ДВОЙНОГО ЗАПИРАНИЯ ЗАМКОВ  ДВЕРЕЙ







 1  Рассоедините все разъемы модуля

противоугонной сигнализации и двойного
запирания замков дверей





 2  Проверьте наличие:

  •  коррозии
  •  выскочивших штырей





 3  Подсоедините все разъемы модуля

противоугонной сигнализации и двойного
запирания замков дверей и убедитесь в
правильности их фиксации.

417-02-14

Освещение салона 417-02-14



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 4  Задействуйте систему и проверьте  присутствие

неисправности.



• Неисправность продолжает  присутствовать?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль
противоугонной сигнализации и двойного
запирания замков дверей.    За
дополнительной информацией обратитесь к
Разделу 419-10.



→

→

→

→ Нет



Сейчас система работает корректно.
Проблема, возможно, была  обусловлена
ослабшим или корродированным
электрическим разъемом.  ОЧИСТИТЕ коды
DTC.  Проверьте, правильно ли действует
система.

B8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-LC17  (ЧЕРНУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА "МАССУ"









 1  Измерьте сопротивление между штырем 1

C923a центральной лампы для чтения,
электрической цепи 31S-LC17 (черной), со
стороны  электропроводки, и "массой", при этом
рассоединяя каждый переключатель  неполного
закрывания двери следующим  образом:

    -   C2056 31S-LC29 (черная/красная) - передняя

водительская дверь

    -   C2057 31S-LC30 (черная/зеленая) - передняя

пассажирская дверь

    -   C398 31S-GL49A (черная/зеленая) - неполное

закрывание сдвижной двери (ПЗ)

    -   C307 31S-GL49B (черная/зеленая) - неполное

закрывание сдвижной двери (ЛЗ)

    -   C4003 31S-LC32 (черная/оранжевая) - задняя

дверь багажного отделения



• Сопротивление во всех случаях  превышает
10,000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель(и)
неполного закрывания двери.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ C: ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА НЕ ВКЛЮЧАЮТСЯ,  ЕСЛИ ОТКРЫТА
ОДНА ДВЕРЬ - АВТОМОБИЛЬ С  КУЗОВОМ ТИПА "ШАССИ" И ФУРГОН С ОСВЕЩЕНИЕМ
НИЖНЕЙ ЧАСТИ КУЗОВА БЕЗ ПРОТИВОУГОННОЙ  СИГНАЛИЗАЦИИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

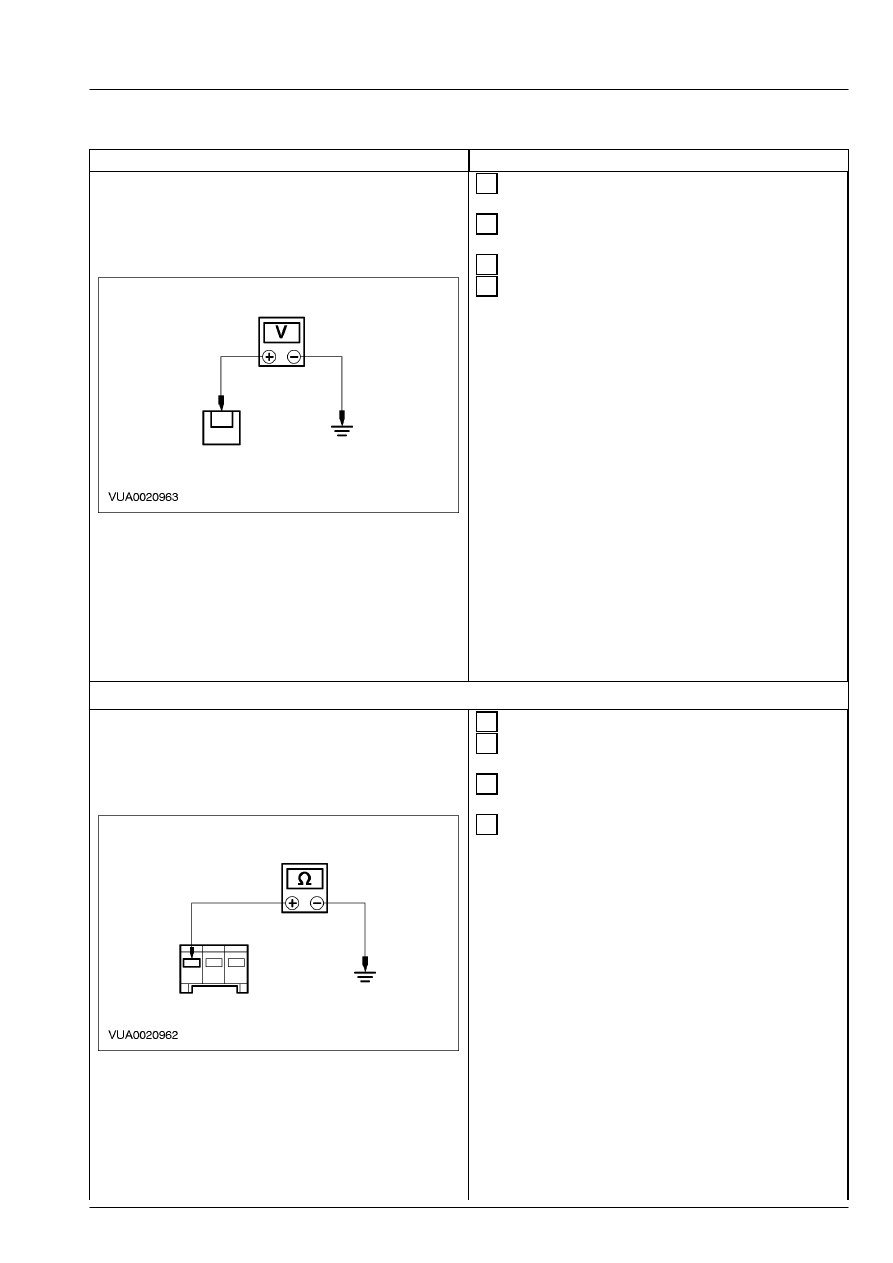

C1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 29-LC7A
(ОРАНЖЕВОЙ/КОРИЧНЕВОЙ)







 1  Введите положение OFF.

417-02-15

Освещение салона 417-02-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Передняя лампа для чтения -

C918b.





 3  Отсоедините Центральная лампа для чтения -

C923b.





 4  Ведите положение ON.







 5  Измерьте напряжение между разъемом C918b

передней лампы для чтения, электрической
цепи 29-LC7 (оранжевой/коричневой), со
стороны  электропроводки, и "массой", и между
разъемом C923b центральной лампы для чтения,
электрической цепи 29-LC17
(оранжевой/желтой),  со стороны
электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к C2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
цепь.  ПРОВЕРЬТЕ, правильно ли действует
система.

C2: ПРОВЕРЬТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА







 1  Введите положение OFF.





 2  Отсоедините Передняя лампа освещения салона

-  C918a.





 3  Отсоедините Центральная лампа освещения

салона -  C923a.







 4  Измерьте сопротивление между разъемом

C918a передней лампы освещения салона и
разъемом C923a центральной лампы освещения
салона, со стороны электропроводки, и
"массой", попеременно открывая двери
следующим образом:

    -   штырь 1, электрической цепи 31S-LC7

(черной)  31-LC17 (черной): ЛП, ПП, ПЗ, ЛЗ,
ПЗ сдвижная, ЛЗ  сдвижная - автомобиль с
левосторонним  управлением



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу(ы) освещения
салона.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет

417-02-16

Освещение салона 417-02-16



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к C3



C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ МЕЖДУ  НЕРАБОТАЮЩИМ
ПЕРЕКЛЮЧАТЕЛЕМ НЕПОЛНОГО  ЗАКРЫВАНИЯ ДВЕРИ И ПЕРЕКЛЮЧАТЕЛЕМ
ОСВЕЩЕНИЯ САЛОНА НА РАЗРЫВ







 1  Измерьте сопротивление между  неработающим

переключателем неполного  закрывания двери
со стороны  электропроводки, и штырем 1 С918а
передней  лампы освещения салона, и штырем 1
C923a  центральной лампы освещения салона, со
стороны электропроводки, используя
следующее:

    -   разъем C2056 электрической цепи 31S-LC29

(черной/красной) 31S-LC7 (черной) 31-LC17
(черной):  ЛП, автомобиль с левосторонним
управлением

    -   разъем C2057 электрической цепи 31S-LC30

(черной/зеленой) 31S-LC7 (черной) 31-LC17
(черной):  ПП, автомобиль с левосторонним
управлением

    -   штырь 2 C307 электрической цепи 31S-GL49B

(черной/зеленой) 31S-LC7 (черной) 31-LC17
(черной):  ЛЗ сдвижная дверь - фургон,
автомобиль с  левосторонним управлением

    -   штырь 2 C398 электрической цепи 31S-GL49A

(черной/зеленой) 31S-LC7 (черной) 31-LC17
(черной):  ПЗ сдвижная дверь - фургон (с
правосторонним  управлением и с
левосторонним  управлением)

    -   штырь 2 C398 электрической цепи 31S-LC32

(черной/оранжевой) 31S-LC7 (черной) 31-LC17
(черной):  ПЗ сдвижная дверь - фургон (с
правосторонним  управлением и с
левосторонним  управлением)



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



Для ПП, ЛП и задней двери багажного
отделения: УСТАНОВИТЕ новый
переключатель  неполного закрывания двери.
ПРОВЕРЬТЕ, правильно ли действует
система.  Для ПЗ и ЛЗ сдвижной двери,

Перейдите к C4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.

C4: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ДЛЯ ЛЕВОЙ  ЗАДНЕЙ И ПРАВОЙ ЗАДНЕЙ
СДВИЖНОЙ ДВЕРИ







 1  Для ЛЗ сдвижной двери: Измерьте

сопротивление между штырем 1 C307
переключателя неполного закрывания левой
задней сдвижной двери, электрической цепи  31-
GL49B (черной/зеленой), со стороны
электропроводки, и "массой".
