Освещение салона 417-02-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Лампы освещения салона не

включаются  при открывании
одной двери - автомобиль со
сдвоенным кузовом типа
"шасси", автомобиль с  кузовом
типа "шасси" и фургон с
системой  противоугонной
сигнализации



• Электрическая цепь.

 • Переключатель неполного

закрывания  двери салона/задней
двери багажного  отделения.

 • Модуль противоугонной

сигнализации и  двойного
запирания замков дверей



•

Перейдите к PINPOINT-ТЕСТУ

D

.



• Функция вспомогательного

освещения  при посадке в
автомобиль не работает при
использовании дистанционного
передатчика -  автомобиль с
кузовом типа "шасси",
автомобиль со сдвоенным
кузовом типа  "шасси" и фургон
с системой противоугонной
сигнализации



• Электрическая цепь.

 • Дистанционный передатчик
 • Модуль противоугонной

сигнализации и  двойного
запирания замков дверей



•

Перейдите к PINPOINT-ТЕСТУ

E

.



• Не работает передняя лампа для

чтения



• Электрическая цепь.

 • Лампа освещения салона/лампа

для  чтения.



•

Перейдите к PINPOINT-ТЕСТУ

F

.



• Не работает центральная лампа

для  чтения



• Электрическая цепь.

 • Лампа для чтения.



•

Перейдите к PINPOINT-ТЕСТУ

G

.



• Не работает/некорректно

работает  функция
энергосбережения аккумулятора



• Модуль противоугонной

сигнализации и  двойного
запирания замков дверей



• Если лампы освещения салона

горят  постоянно,

Перейдите к

PINPOINT-ТЕСТУ B

 для

автомобилей с системой
противоугонной сигнализации.



• Не работает одна лампа

освещения  салона



• Электропитание.

 • "Масса".
 • Лампа.



• При необходимости

ОТРЕМОНТИРУЙТЕ.



• Не работает индивидуальная

лампа  включаемая вручную



• Электропитание.

 • "Масса".
 • Лампа.



• При необходимости

ОТРЕМОНТИРУЙТЕ.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

417-02-6

Освещение салона 417-02-6



ДИАГНОСТИКА И ПРОВЕРКИ

PINPOINT-ТЕСТ A: НЕ РАБОТАЮТ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА -  АВТОМОБИЛЬ С
КУЗОВОМ ТИПА "ШАССИ",  АВТОМОБИЛЬ СО СДВОЕННЫМ КУЗОВОМ ТИПА  "ШАССИ"
И ФУРГОН С СИСТЕМОЙ ПРОТИВОУГОННОЙ  СИГНАЛИЗАЦИИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ  НЕИСПРАВНОСТИ (DTCS) ПОСТОЯННОЙ И
ЗАПРАШИВАЕМОЙ САМОПРОВЕРКИ - МОДУЛЬ  ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ И
ДВОЙНОГО  ЗАПИРАНИЯ ЗАМКОВ ДВЕРЕЙ







 1  Использование зафиксированных  результатов

постоянной и запрашиваемой  самопроверки
модуля противоугонной  сигнализации и
двойного запирания замков  дверей.



• Зафиксированы какие-либо DTC?



→

→

→

→ Да



Если DTC B2550,

Перейдите к A7





→

→

→

→ Нет





Перейдите к A2



A2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 29-LC18
(ОРАНЖЕВОЙ/ЖЕЛТОЙ)







 1  Введите положение OFF.





 2  Отсоедините Реле ламп освещения салона -

C2022.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 85 С2022

реле ламп освещения салона, электрической
цепи 29-LC18 (оранжевой/желтой), со стороны
электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к A3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

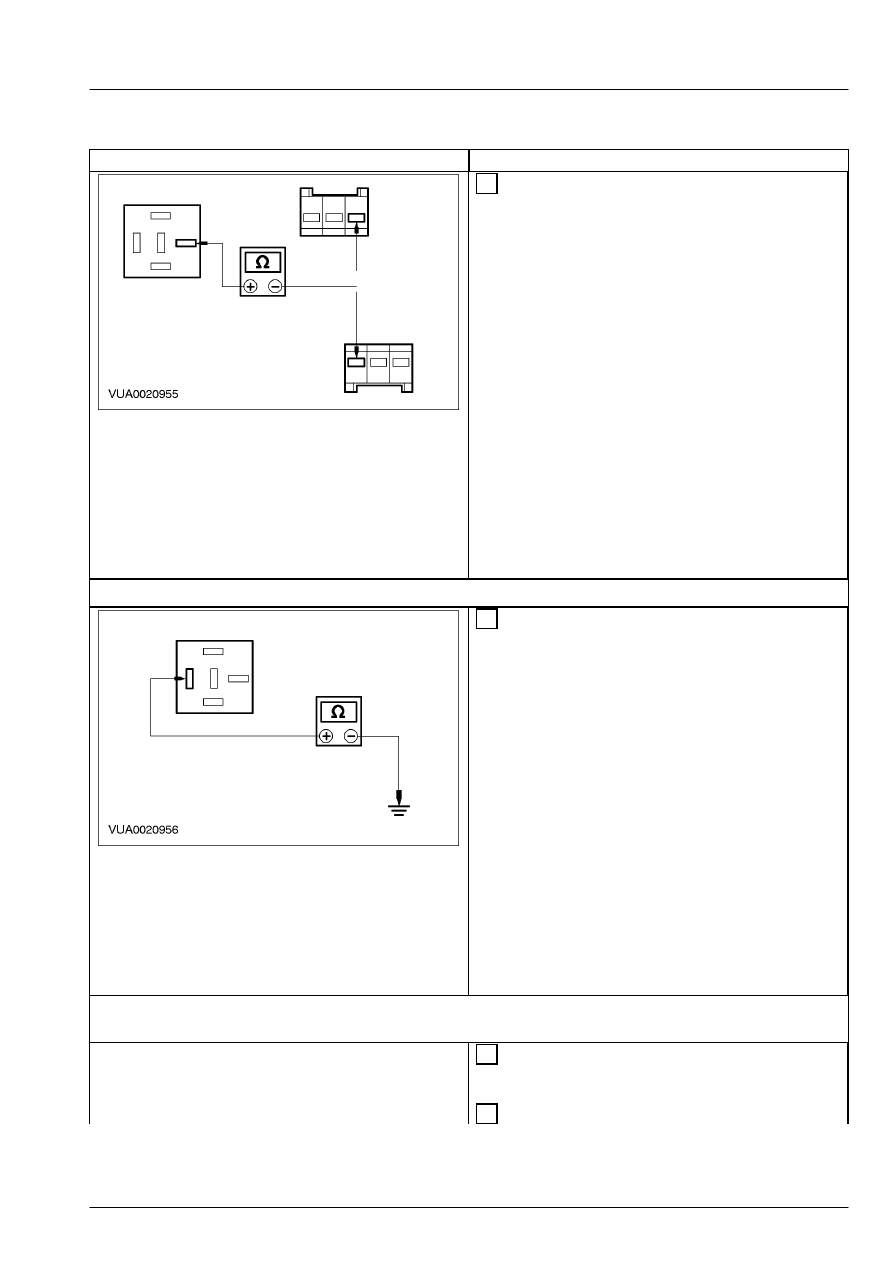

A3: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-LC7 (ЧЕРНУЮ/КОРИЧНЕВУЮ)







 1  Введите положение OFF.





 2  Отсоедините Передняя лампа для чтения -

C918a.





 3  Отсоедините Центральная лампа для чтения -

C923a.

417-02-7

Освещение салона 417-02-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте сопротивление между штырем 1

С918а передней лампы для чтения,
электрической цепи 31-LC7 (черной), со
стороны  электропроводки, и штырем 30 C2022
реле ламп  освещения салона, электрической
цепи 31S-LC7  (черной/коричневой), со стороны
электропроводки, и между штырем 1 С923а
центральной лампы для чтения,  электрической
цепи 31-LC17 (черной), со стороны
электропроводки, и штырем 30 C2022 реле ламп
освещения салона, электрической цепи 31S-LC7
(черной/коричневой), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к A4





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

A4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-HB23 (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 87

C2022 реле ламп освещения салона,
электрической цепи 31-HB23 (черной), со
стороны  электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к A5





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

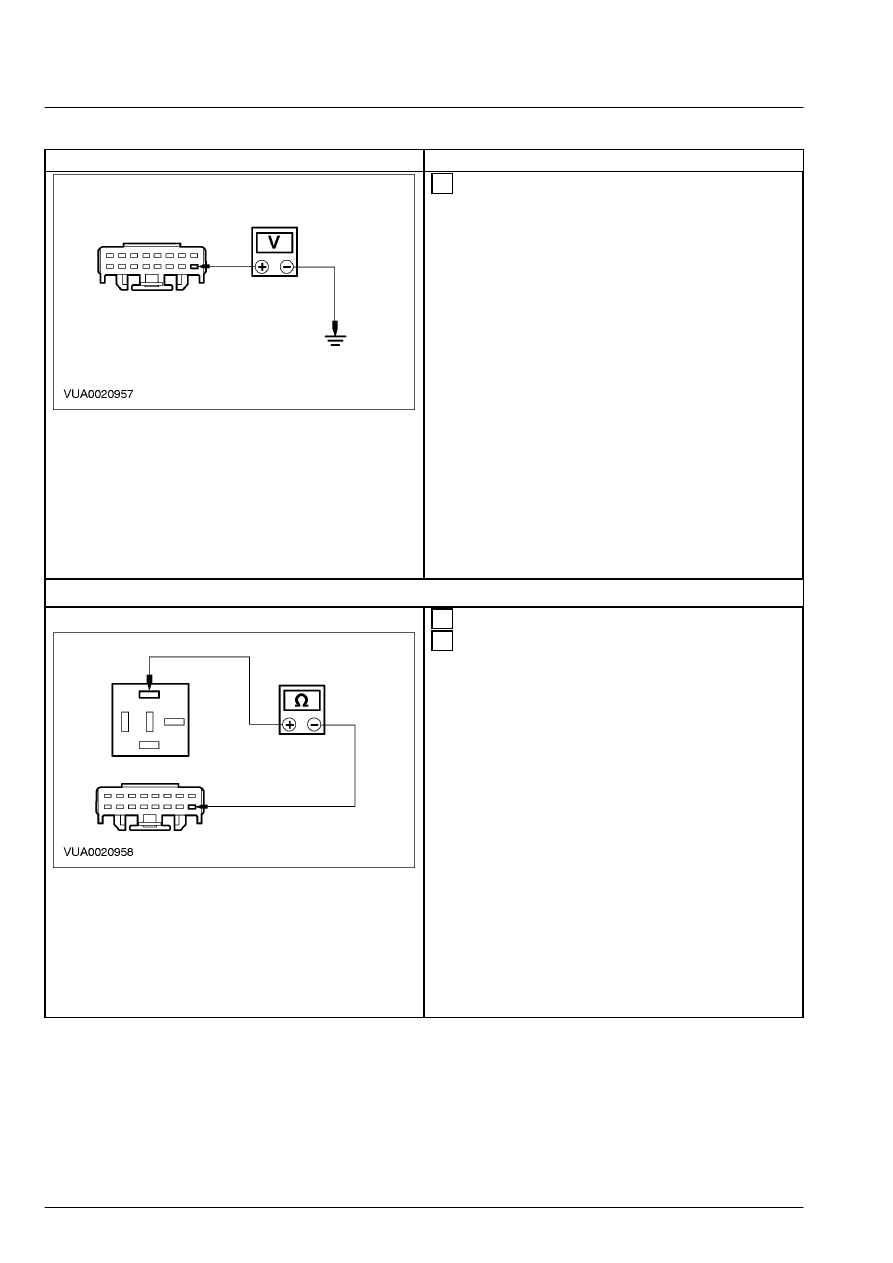

A5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-LC18  (ЧЕРНУЮ/КОРИЧНЕВУЮ) НА
КОРОТКОЕ ЗАМЫКАНИЕ  НА ИСТОЧНИК НАПРЯЖЕНИЯ







 1  Отсоедините Модуль противоугонной

сигнализации и  двойного запирания замков
дверей - 2030a.





 2  Ведите положение ON.

417-02-8

Освещение салона 417-02-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте напряжение между штырем 8 C2030a

модуля противоугонной сигнализации и
двойного запирания замков дверей,
электрической цепи 31S-LC18
(черной/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется какое-либо  напряжение?



→

→

→

→ Да



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к A6



A6: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-LC18 (ЧЕРНУЮ/КОРИЧНЕВУЮ)







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 8

C2030a модуля противоугонной сигнализации и
двойного запирания замков дверей,
электрической цепи 31S-LC18
(черной/коричневой), со стороны
электропроводки, и штырем 86 C2022 реле ламп
освещения салона, электрической цепи 31S-
LC18  (черной/коричневой), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к A7





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.
