Ford Transit (2001 год). Руководство - часть 500

415-00-7

Развлекательная система - Общая информация 415-00-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление составляет менее 1 Ом?



→

→

→

→ Да





Перейдите к B6



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет



ПРОВЕРЬТЕ и ОЧИСТИТЕ экран антенны /
соединения заземления, если требуется.
ПРОВЕРЬТЕ, правильно ли  действует
система.

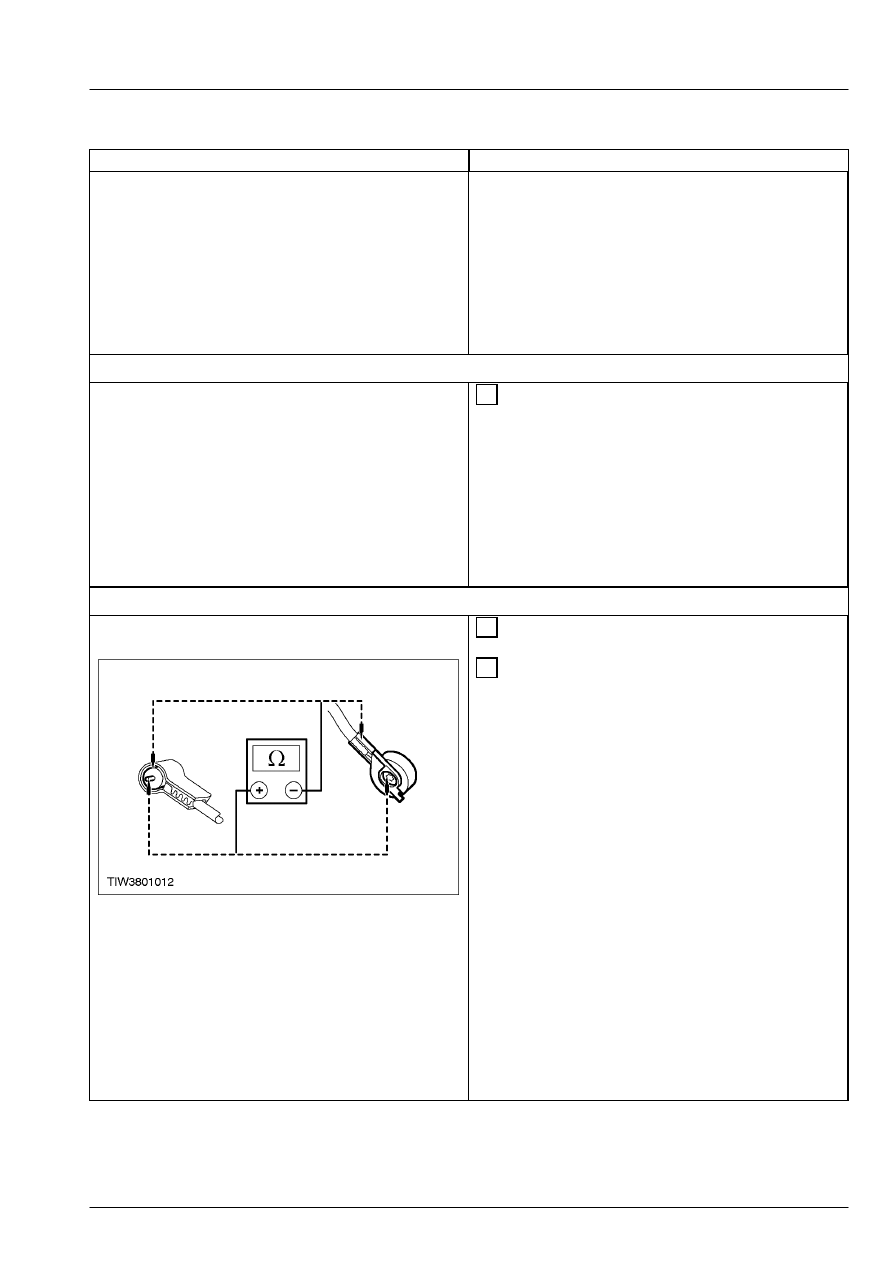

B5: ПРОВЕРЬТЕ СТЕРЖЕНЬ АНТЕННЫ НА  КОРОТКОЕ ЗАМЫКАНИЕ







 1  Измерьте сопротивление между  центральным

штырем электрического разъема  антенны и
"массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да





Перейдите к B2



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет





Перейдите к B6



Перейдите к PINPOINT-

ТЕСТУ B



B6: ПРОВЕРЬТЕ АНТЕННЫЙ КАБЕЛЬ НА НАЛИЧИЕ  КОРОТКОГО ЗАМЫКАНИЯ







 1  Отсоедините Электрический разъем основания

антенны.







 2  При помощи цифрового мультиметра  измерьте

сопротивление между центральным  штырем
стержня антенны и экраном  антенны.



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



Установите новую антенну.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новый антенный кабель.    За
дополнительной информацией обратитесь к
Разделу 415-02. ПРОВЕРЬТЕ,  правильно ли
действует система.



415-00-8

Развлекательная система - Общая информация 415-00-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ C: ПЛОХОЕ КАЧЕСТВО/ИСКАЖЕНИЕ ЗВУКА В  ОДНОМ ИЛИ
НЕСКОЛЬКИХ ДИНАМИКАХ (НЕ ВО ВСЕХ  ДИНАМИКАХ)





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ЗВУКОМ  ДИНАМИКА(ОВ)







 1  Включите аудиоблок (ON).





 2  Если неисправность очевидна,  используйте

регулятор громкости/баланса  звука для
определения неисправного  динамика(ов).



• Искажение присутствует только при  высокой
громкости?



→

→

→

→ Да



Убедитесь в том, что клиент понимает
принципы работы аудиосистемы.
ОБРАТИТЕСЬ к "Руководству по
аудиоаппаратуре".



→

→

→

→ Нет





Перейдите к C2



Перейдите к PINPOINT-

ТЕСТУ C



C2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА







 1  Введите положение OFF.





 2  Отсоедините Аудиоблок - C290a.







 3  Измерьте сопротивления на разъеме C290a

аудиоблока, со стороны электропроводки,
между штырями соответствующего
динамика(ов):

    -   штырем 1 электрической цепи 1-MD18 (белой)

и штырем 2 электрической цепи 2-MD18
(серой)  (левый передний).

    -   штырем 3 электрической цепи 1-MD11

(белой/фиолетовой) и штырем 4 электрической
цепи 2-MD11 (серой/белой) (левый задний).

    -   штырем 5 электрической цепи 1-MD17

(белой/красной) и штырем 6 электрической
цепи 2-MD17 (серой/красной) (правый
передний).

    -   штырем 7 электрической цепи 1-MD10

(белой/черной) и штырем 8 электрической
цепи  2-MD10 (серой/черной) (правый задний).



• Сопротивления составляют 4.5 Ом
(номинальное сопротивление динамика: ± 0.5
Ом)?



→

→

→

→ Да





Перейдите к C4



Перейдите к PINPOINT-

ТЕСТУ C





→

→

→

→ Нет



Если сопротивление превышает 4.5 Ом,

Перейдите к C3



Перейдите к PINPOINT-

ТЕСТУ C



C3: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ДИНАМИКА







 1  Отсоедините Электрический разъем динамика.

415-00-9

Развлекательная система - Общая информация 415-00-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







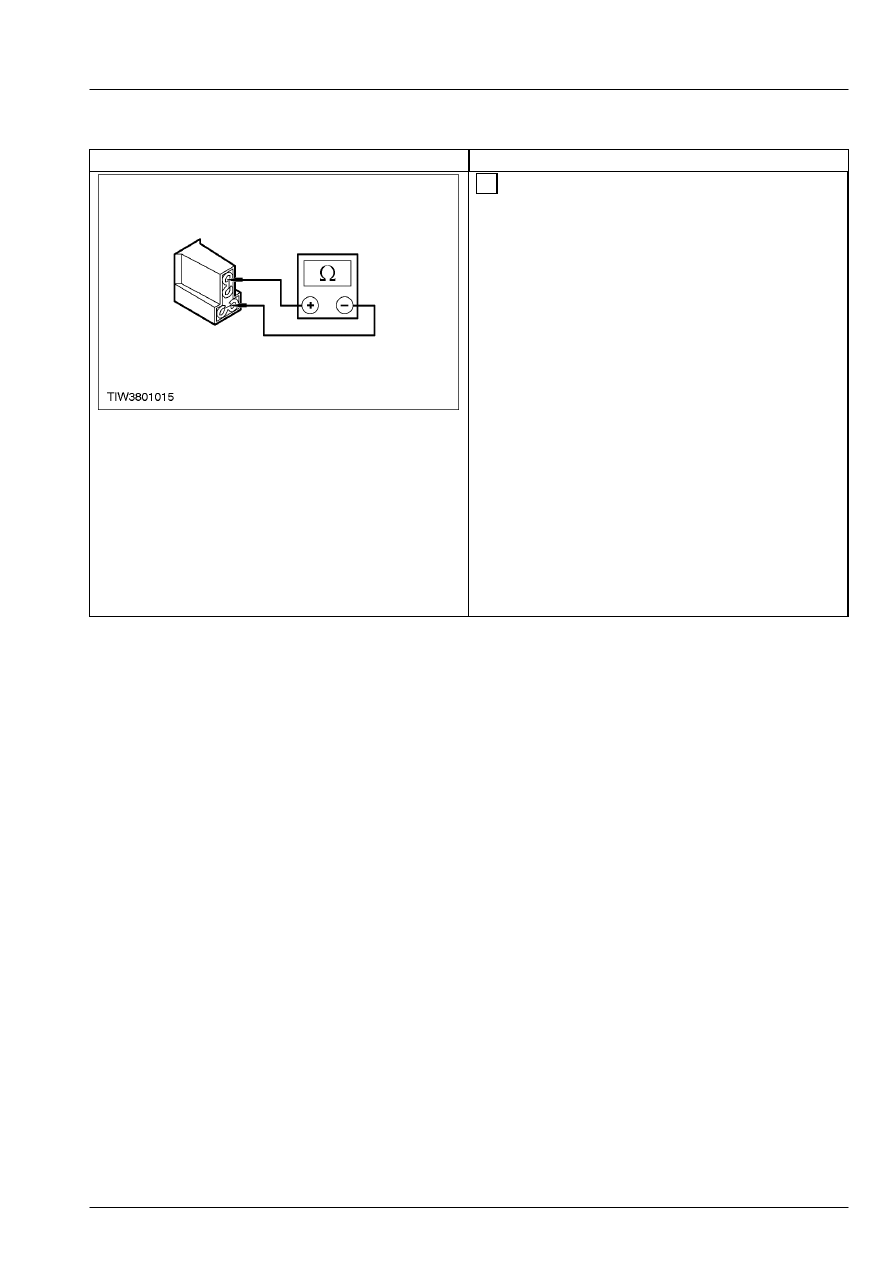

 2  Измерьте сопротивление между штырями в

задней части соответствующего  динамика(ов).



• Сопротивление составляет 4.5 Ом
(номинальное сопротивление динамика)?



→

→

→

→ Да





Перейдите к C4



Перейдите к PINPOINT-

ТЕСТУ C





→

→

→

→ Нет



УСТАНОВИТЕ новый динамик.
ПРОВЕРЬТЕ, правильно ли действует
система.

415-00-10

Развлекательная система - Общая информация 415-00-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

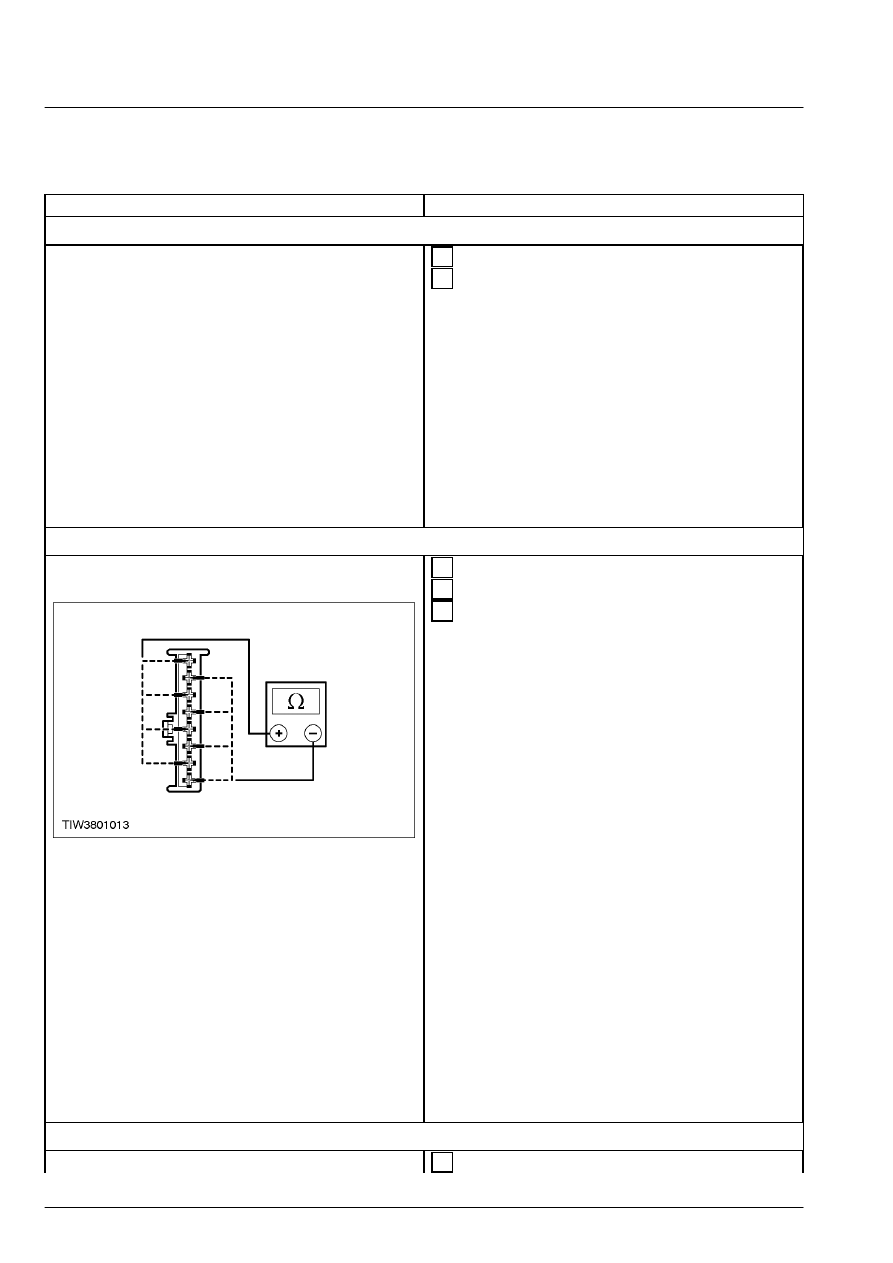

C4: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДИНАМИКА







 1  Измерьте сопротивление между разъемом

C290a аудиоблока и разъемом
соответствующего  динамика(ов):

    -   штырем 1 C290a, электрической цепи 1-MD18

(белой) и штырем 1 C523, электрической цепи
1-MD17  (белой/красной) (левый передний).

    -   штырем 2 C290a, электрической цепи 2-MD18

(серой) и штырем 2 C523, электрической цепи
2-MD17  (серой/красной) (левый передний).

    -   штырем 3 C290a, электрической цепи 1-MD11

(белой/фиолетовой) и штырем 1 C395,
электрической цепи 1-MD11
(белой/фиолетовой)  (левый задний).

    -   штырем 4 C290a, электрической цепи 2-MD11

(серой/белой) и штырем 2 C395, электрической
цепи 2-MD11 (серой/белой) (левый задний).

    -   штырем 5 C290a, электрической цепи 1-MD17

(белой/красной) и штырем 1 C612,
электрической  цепи 1-MD17 (белой/красной)
(правый  передний).

    -   штырем 6 C290a, электрической цепи 2-MD18

(серой/красной) и штырем 2 C612,
электрической  цепи 2-MD17 (серой/красной)
(правый  передний).

    -   штырем 7 C290a, электрической цепи 1-MD10

(белой/черной) и штырем 1 C396,
электрической  цепи 1-MD10 (белой/черной)
(правый задний).

    -   штырем 8 C290a, электрической цепи 2-MD10

(серой/черной) и штырем 2 C396,
электрической  цепи 2-MD10 (серой/черной)
(правый задний).



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый динамик.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ D: ЗВУК ОТСУТСТВУЕТ ВО ВСЕХ ДИНАМИКАХ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ ПОЛОЖИТЕЛЬНУЮ  ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ДИНАМИКА НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"







 1  Отсоедините Аудиоблок - C290b.
