Ford Transit (2001 год). Руководство - часть 499

415-00-3

Развлекательная система - Общая информация 415-00-3



ДИАГНОСТИКА И ПРОВЕРКИ

Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: АУДИОБЛОК НЕ РАБОТАЕТ/РАБОТАЕТ СО  СБОЯМИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ РАБОТУ АУДИОБЛОКА







 1  Включите аудиоблок (ON).



• Подсветка дисплея горит?



→

→

→

→ Да





Перейдите к A2



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A



A2: ПРОВЕРЬТЕ ЗВУК В ДИНАМИКАХ







 1  Убедитесь в присутствии звука в  динамиках.



• В динамиках присутствует звук?



→

→

→

→ Да





Перейдите к C1



Перейдите к PINPOINT-

ТЕСТУ C





→

→

→

→ Нет





Перейдите к D1



Перейдите к PINPOINT-

ТЕСТУ D



A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29-MD15  (ОРАНЖЕВУЮ/ЧЕРНУЮ)/75-MD15
(ЖЕЛТУЮ/ГОЛУБУЮ)  ЭЛЕКТРОПИТАНИЯ АУДИОБЛОКА







 1  Снимите аудиоблок.    За дополнительной

информацией обратитесь к Разделу 415-01.





 2  Ведите положение ACCESSORY.







 3  Измерьте напряжения между разъемом C290b

аудиоблока и:

    -   штырем 1 электрической цепи 29-MD15

(оранжевой/черной) и "массой".

    -   штырем 3 электрической цепи 75-MD15

(желтой/голубой) и "массой".



• Напряжение в обоих случаях превышает 10  В?



→

→

→

→ Да





Перейдите к A4



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет





Перейдите к A5



Перейдите к PINPOINT-

ТЕСТУ A



415-00-4

Развлекательная система - Общая информация 415-00-4



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

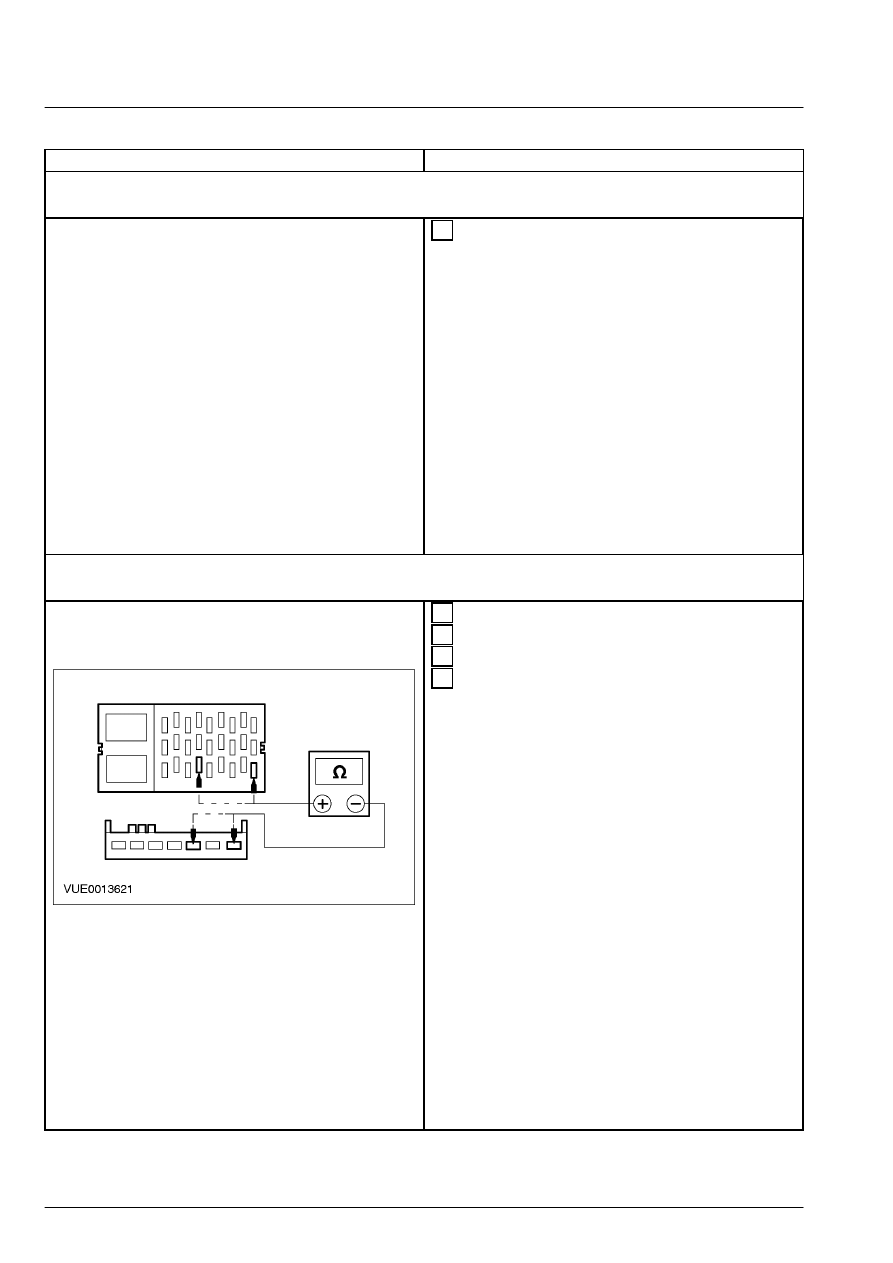

A4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91-MD15  (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)/91-LK34
(КОРИЧНЕВУЮ/ЗЕЛЕНУЮ) ЗАЗЕМЛЕНИЕ  АУДИОБЛОКА







 1  Измерьте сопротивления между разъемом

C290b аудиоблока и:

    -   штырем 2 электрической цепи 91-RD15

(коричневой/зеленой) и "массой".

    -   штырем 6 электрической цепи 91-LK34

(коричневой/зеленой) и "массой".



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый аудиоблок.    За
дополнительной информацией обратитесь к
Разделу 415-01. ПРОВЕРЬТЕ,  правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

A5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29-MD15  (ОРАНЖЕВУЮ/ЧЕРНУЮ)/75-MD15
(ЖЕЛТУЮ/ГОЛУБУЮ)







 1  Отсоедините Провод "массы" аккумулятора.





 2  Отсоедините Плавкий предохранитель 22 (5 A).





 3  Отсоедините Плавкий предохранитель 27 (5 A).







 4  Измерьте сопротивления между выходной

стороной:

    -   плавкого предохранителя 22 (5 A) и штырем 1

C290b аудиоблока, электрической цепи 29-
MD15  (оранжевой/черной).

    -   плавкого предохранителя 27 (5 A) и штырем 3

C290b аудиоблока, электрической цепи 75-
MD15  (желтой/голубой).



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ CJB и сопутствующие
электрические цепи,

Перейдите к A6



Перейдите к PINPOINT-ТЕСТУ A





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

415-00-5

Развлекательная система - Общая информация 415-00-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29-MD15  (ОРАНЖЕВУЮ/ЧЕРНУЮ)/75-MD15
(ЖЕЛТУЮ/ГОЛУБУЮ)









 1  Измерьте сопротивление между разъемом

C290b аудиоблока и:

    -   штырем 1 электрической цепи 29-MD15

(оранжевой/черной) и "массой".

    -   штырем 3 электрической цепи 75-MD15

(желтой/голубой) и "массой".



• Сопротивление во всех случаях  составляет
более 10,000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый аудиоблок.    За
дополнительной информацией обратитесь к
Разделу 415-01. ПРОВЕРЬТЕ,  правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ B: ПЛОХОЕ КАЧЕСТВО ПРИЕМА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ ПРИЕМ, ОБЕСПЕЧИВАЕМЫЙ  АНТЕННОЙ







 1  Включите аудиоблок (ON).





 2  Проверьте правильность работы  аудиоблока.



• Аудиоблок принимает настроенные  станции и в
динамиках присутствует звук?



→

→

→

→ Да





Перейдите к B2



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A



B2: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ АНТЕННЫ







 1  Введите положение OFF.





 2  Отсоедините Электрический разъем антенны

аудиоблока.

415-00-6

Развлекательная система - Общая информация 415-00-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







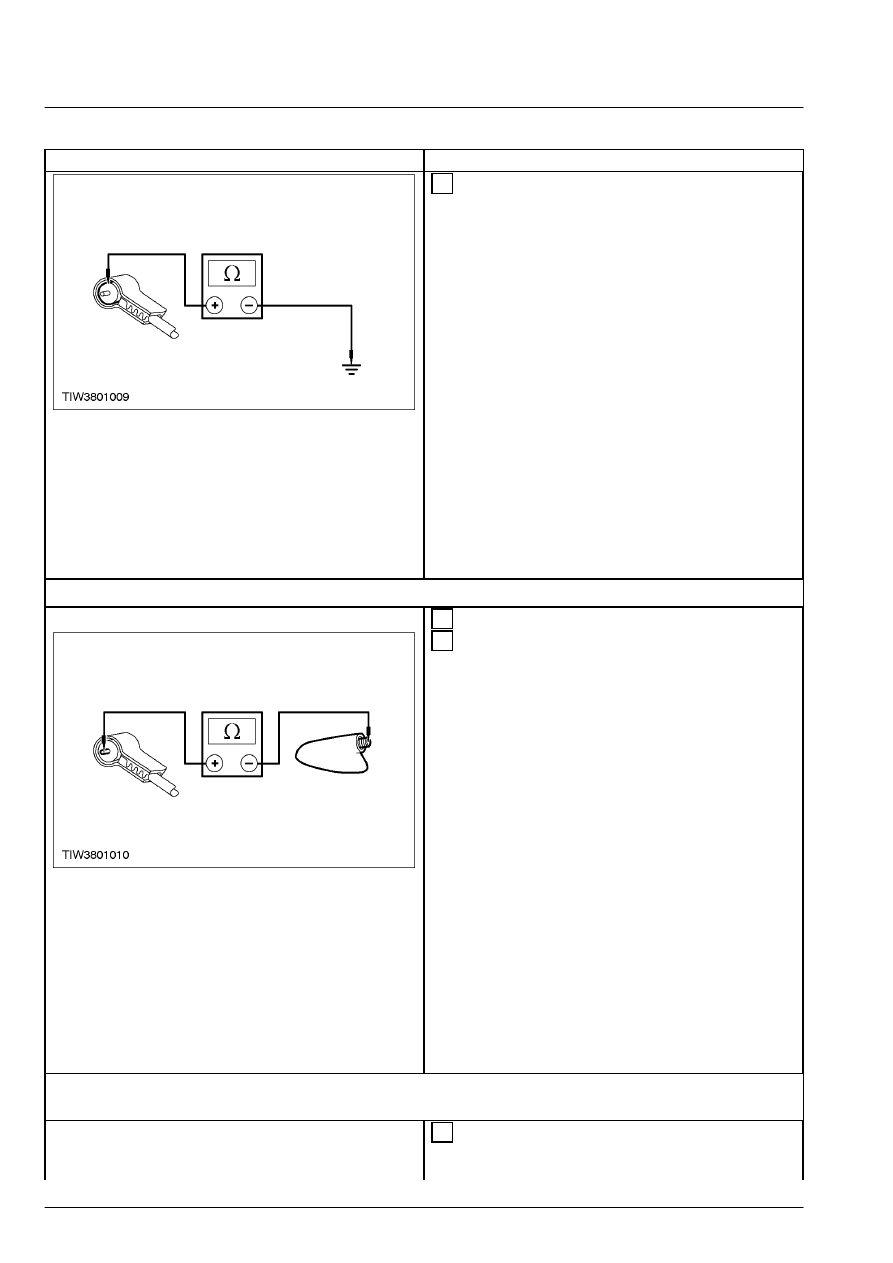

 3  Измерьте сопротивление между экраном

антенны и "массой".



• Сопротивление составляет менее 1 Ом?



→

→

→

→ Да





Перейдите к B3



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет





Перейдите к B4



Перейдите к PINPOINT-

ТЕСТУ B



B3: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ СТЕРЖНЯ  АНТЕННЫ







 1  Снимите матчу антенны.







 2  Измерьте сопротивление между  центральным

штырем на электрическом  разъеме антенны и
резьбой винта мачты  антенны.



• Сопротивление составляет менее 1 Ом?



→

→

→

→ Да





Перейдите к B5



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет



ПРОВЕРЬТЕ линейные электрические
разъемы.  УСТАНОВИТЕ новый антенный
кабель.  ПРОВЕРЬТЕ, правильно ли
действует  система.

B4: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ  ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА ОСНОВАНИЯ
АНТЕННЫ







 1  Измерьте сопротивление между  электрическим

разъемом экрана основания  антенны и
"массой".
