414-02-10

Генератор и регулятор напряжения 414-02-10



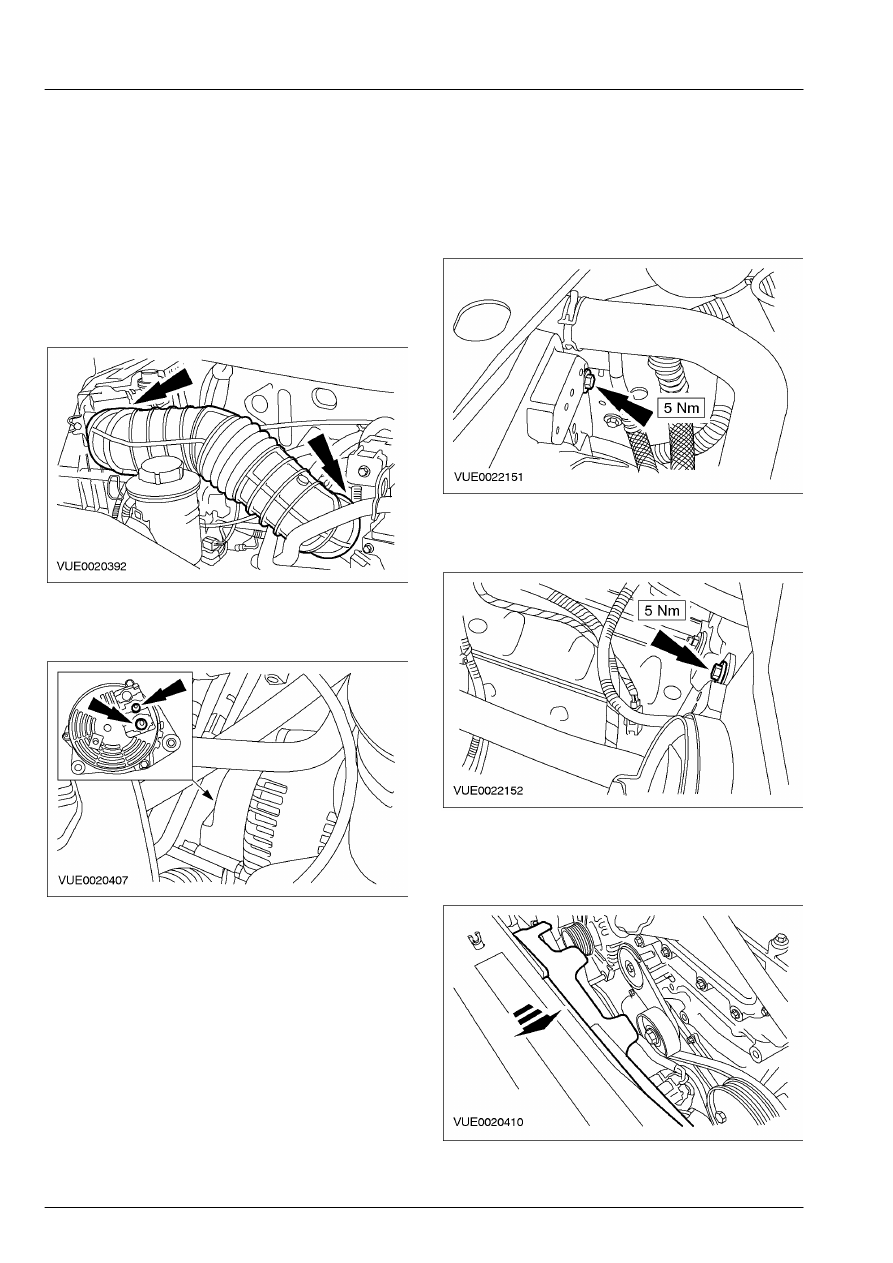

СНЯТИЕ И УСТАНОВКА



Генератор — 2.3L (31 414 0)



Снятие



1.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь к
Разделу 303-05.

 2.  Снимите выпускной трубопровод

воздушного фильтра.









3.  Рассоедините штекерные разъемы

генератора.









4.  Снимите правую гайку кожуха  вентилятора

охлаждения.









5.  Снимите левую гайку кожуха вентилятора

охлаждения.









6.  Отсоедините электродвигатель и кожух

вентилятора охлаждения от радиатора и
расположите их в стороне.







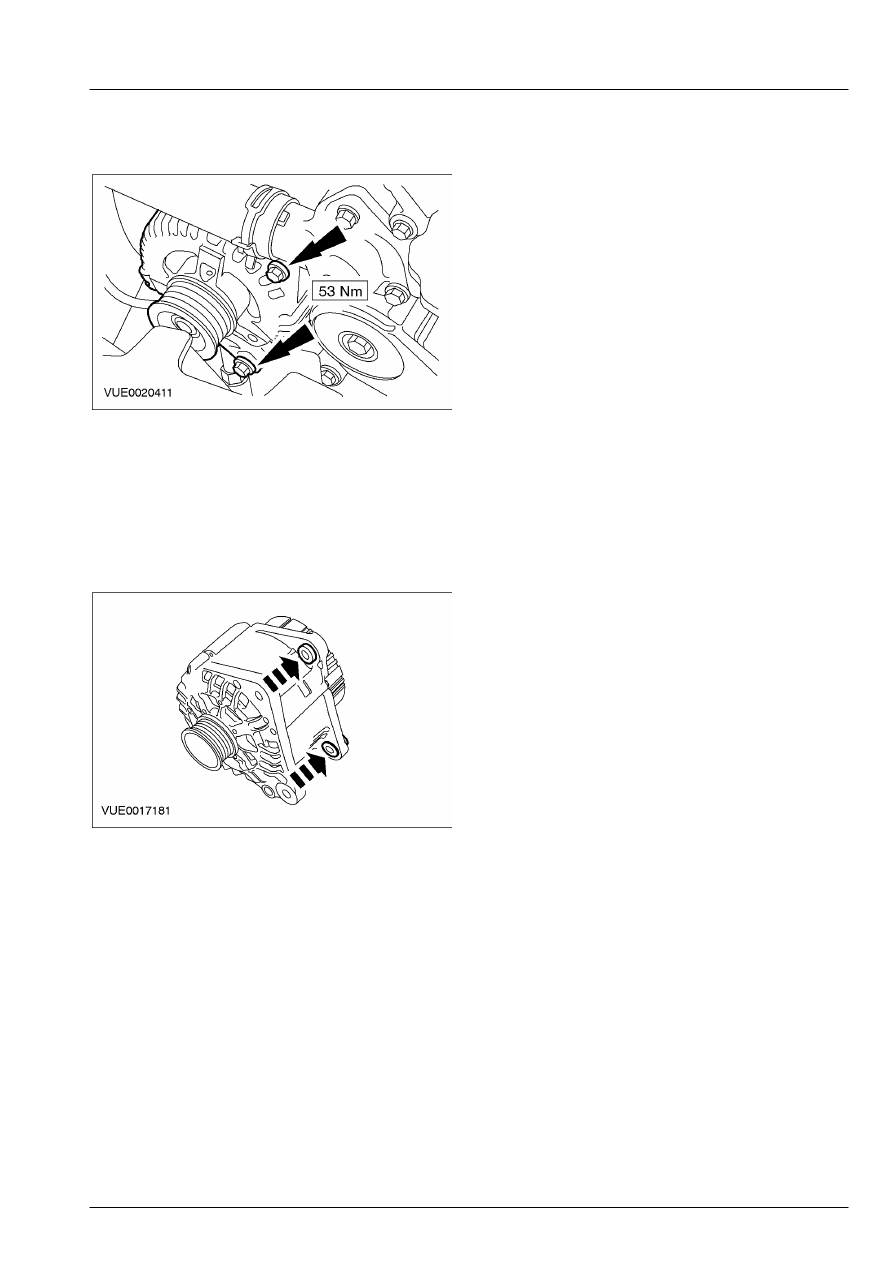

414-02-11

Генератор и регулятор напряжения 414-02-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Снимите генератор.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

        •  Для облегчения установки переместите

назад фиксирующие втулки генератора.







415-00-1

Развлекательная система - Общая информация 415-00-1



РАЗДЕЛ 415-00 Развлекательная система - Общая

информация

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ДИАГНОСТИКА И ПРОВЕРКИ





Аудиосистема — В комплектацию автомобиля входит: центральная коробка соединений

(CJB) .................................................................................................................................................



415-00-2

Осмотр и проверка...........................................................................................................................

415-00-2

Таблица признаков неисправности................................................................................................

415-00-2

Pinpoint-тесты ..................................................................................................................................

415-00-3



415-00-2

Развлекательная система - Общая информация 415-00-2



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Аудиосистема — В комплектацию автомобиля входит: центральная коробка

соединений (CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

415-00.

Осмотр и проверка

  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Схема визуального осмотра



Механические

факторы



Электрические

факторы





–  Проигрыватель для

кассет

  –  Динамик(и)
  –  Инородные

предметы
соприкасаются с
динамиком

  –  Неправильно

установлена
отделка/резонанс

  –  Мачта или

основание антенны



–  Плавкий

предохранитель(и)

  –  Жгут

электропроводки

  –  Электрический

разъем(ы)

  –  Аудиоблок




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Аудиоблок не работает/работает

со  сбоями



• Электрическая цепь.

 • Электрический разъем(ы).
 • Аудиоблок.



• Перейдите к Pinpoint-тесту A.



• Отсутствует индикация на

дисплее -
Радиоприемник/Проигрыватель
для кассет  работает



• Аудиоблок.



• УСТАНОВИТЕ новый

аудиоблок.    За дополнительной
информацией обратитесь к
Разделу 415-01.



• Плохое качество приема



• Антенна.

 • Электрический разъем(ы)

антенны.

 • Аудиоблок.



• Перейдите к Pinpoint-тесту B.



• Плохое качество/искажение

звука в  одном или нескольких
динамиках (не во всех
динамиках)



• Динамик(и).

 • Резонанс, создаваемый отделкой.
 • Электропроводка к

динамику(ам).

 • Аудиоблок.



• Перейдите к Pinpoint-тесту C.



• Звук отсутствует во всех

динамиках



• Динамик(и).

 • Электропроводка к

динамику(ам)/аудиоблок.

 • Аудиоблок.



• Перейдите к Pinpoint-тесту D.
