Ford Transit (2001 год). Руководство - часть 494

414-01-11

Аккумулятор, крепление и провода 414-01-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

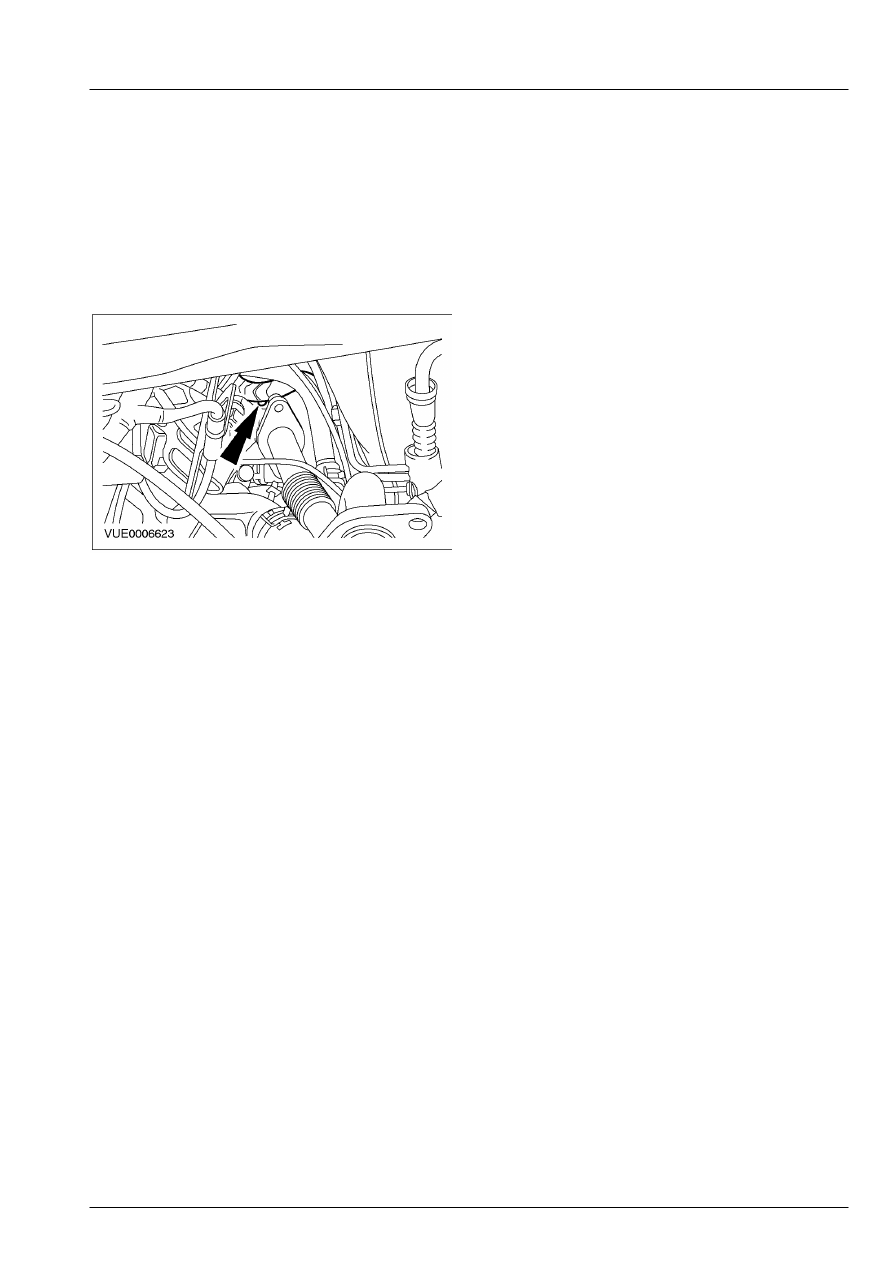

13. ПРИМЕЧАНИЕ: Провод, идущий от

аккумулятора к клемме  для запуска с
использованием  соединительных проводов,
проходит через  резиновую втулку в
перегородке кузова.

    Снимите провод, идущий от аккумулятора

к клемме для запуска с использованием
соединительных проводов.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

414-01-12

Аккумулятор, крепление и провода 414-01-12



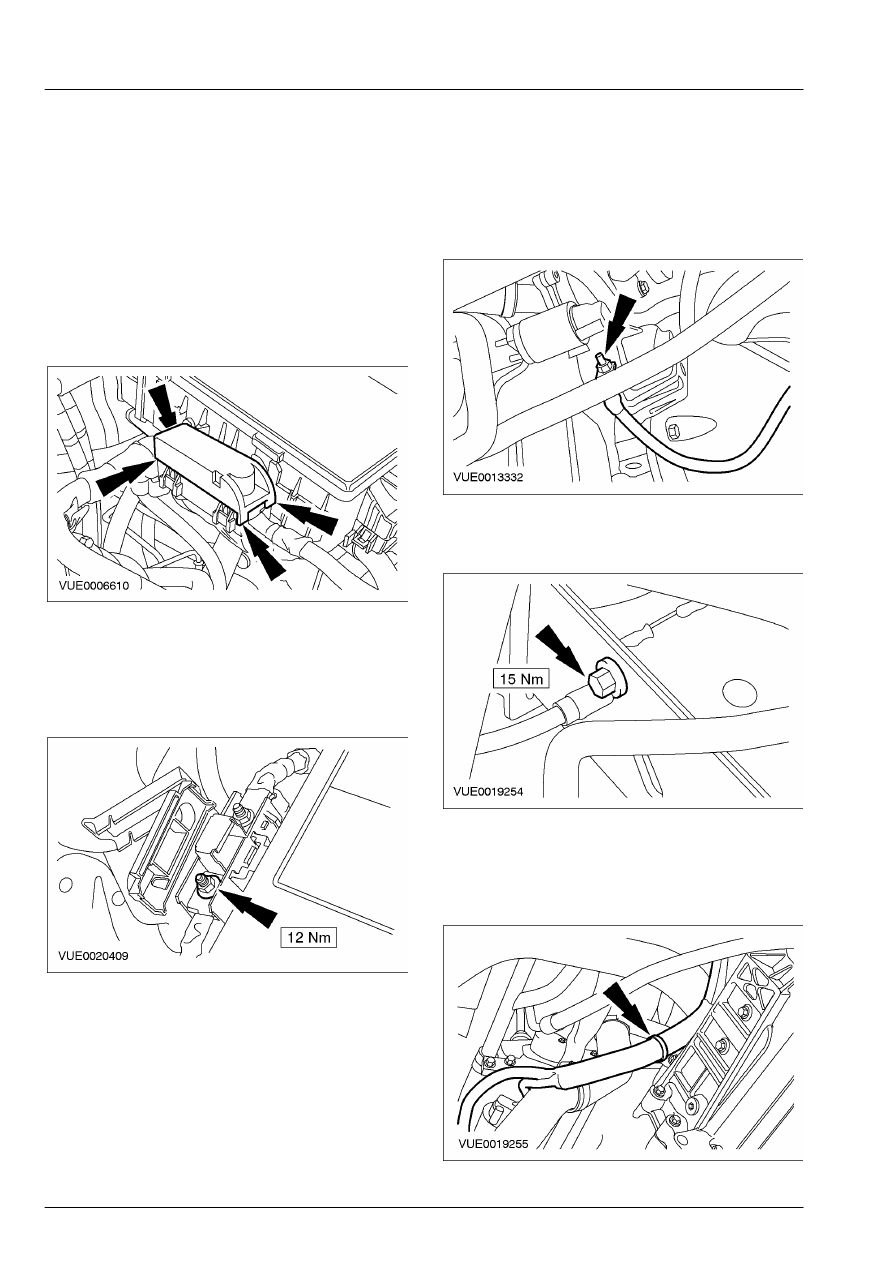

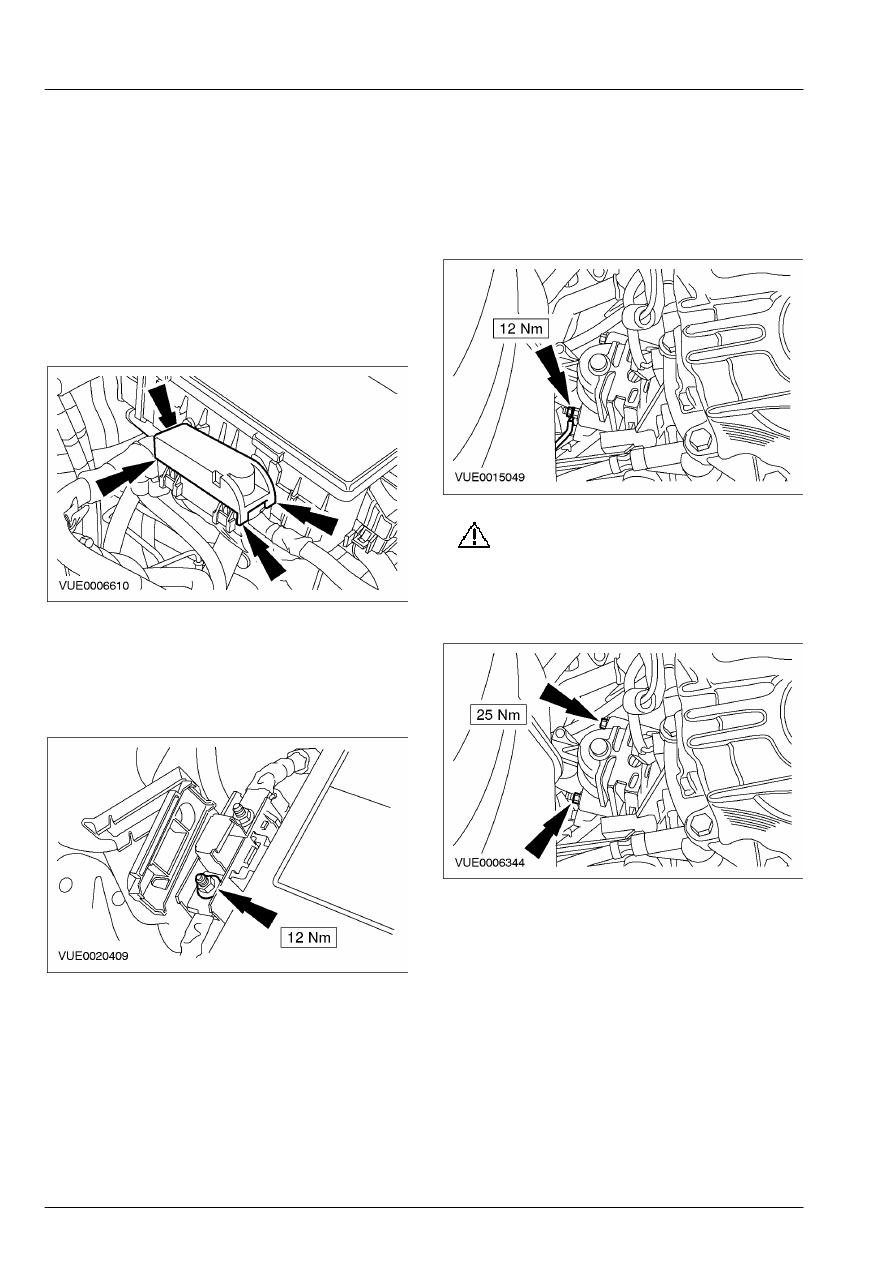

СНЯТИЕ И УСТАНОВКА



Провод, идущий от специального предохранительного металлического блока к

стартеру при запуске с помощью соединительных проводов — 2.4 л дизель



Снятие



1.  Отсоедините провод массы аккумулятора

За дополнительной информацией
обратитесь к Разделу 414-01.

 2.  Снимите крышку клеммы для запуска с

использованием соединительных  проводов.









3.  Отсоедините от клеммы для запуска с

использованием соединительных проводов
провод, идущий от клеммы для запуска с
использованием соединительных проводов к
электромагниту стартера.









4.  Отсоедините провод заземления  стартера.







5.

ПРЕДОСТЕРЕЖЕНИЕ: При

отсоединении стартера не  допускайте
чрезмерного натяжения жгута
электропроводки.

    Удалите болты крепления стартера.







414-01-13

Аккумулятор, крепление и провода 414-01-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



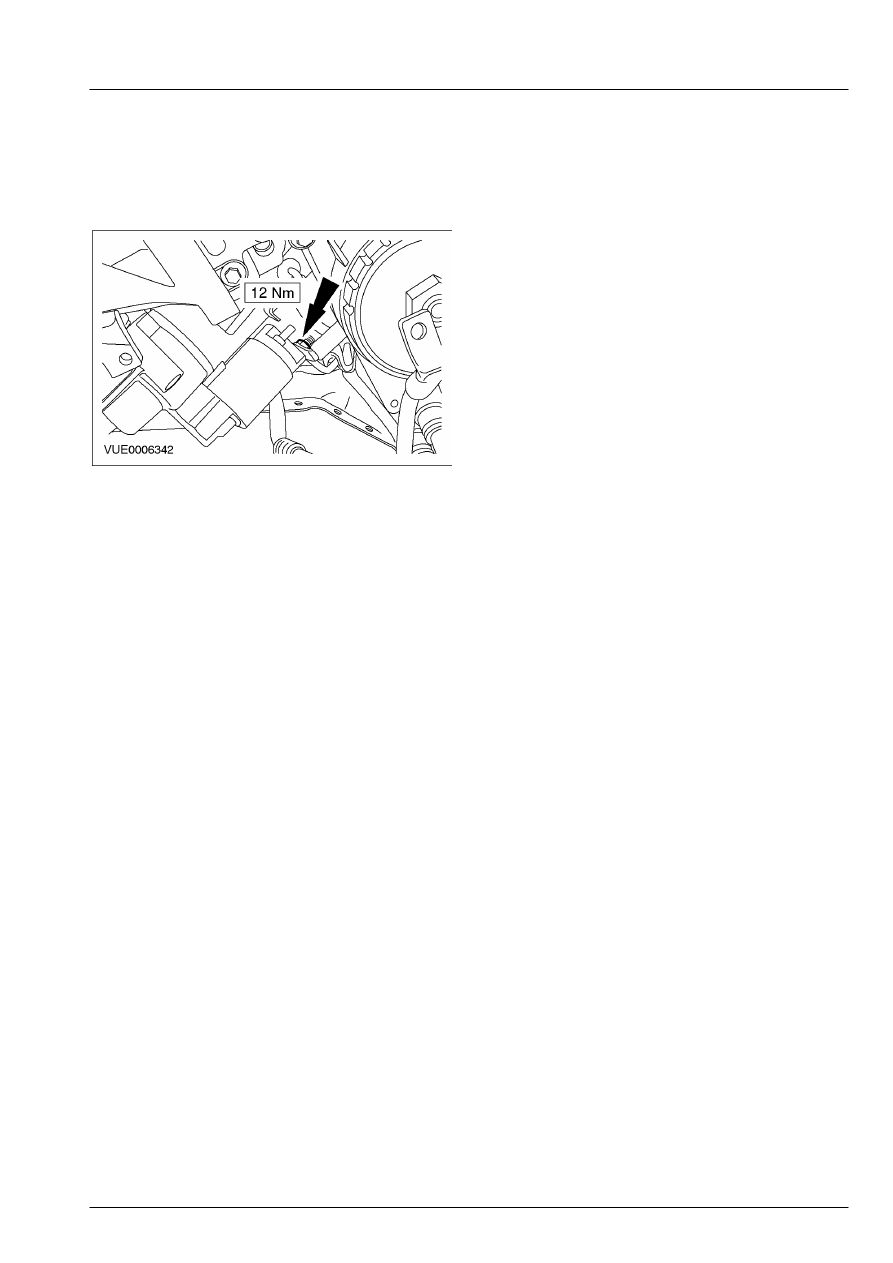

6.  Снимите провод, идущий от клеммы для

запуска с использованием соединительных
проводов к электромагниту стартера, и
закрепите стартер в стороне.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

414-01-14

Аккумулятор, крепление и провода 414-01-14



СНЯТИЕ И УСТАНОВКА



Провод, идущий от специального предохранительного металлического блока к

стартеру при запуске с помощью соединительных проводов — 2.0 л дизель



Снятие



1.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

 2.  Снимите крышку клеммы для запуска с

использованием соединительных  проводов.









3.  Отсоедините от клеммы для запуска с

использованием соединительных проводов
провод, идущий от клеммы для запуска с
использованием соединительных проводов к
электромагниту стартера.









4.  Отсоедините провод заземления  стартера.









5.  Отсоедините провод заземления  двигателя

от лонжерона.









6.  Высвободите из зажима провод, идущий от

клеммы для запуска с использованием
соединительных проводов к электромагниту
стартера.
