Ford Transit (2001 год). Руководство - часть 495

414-01-15

Аккумулятор, крепление и провода 414-01-15



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

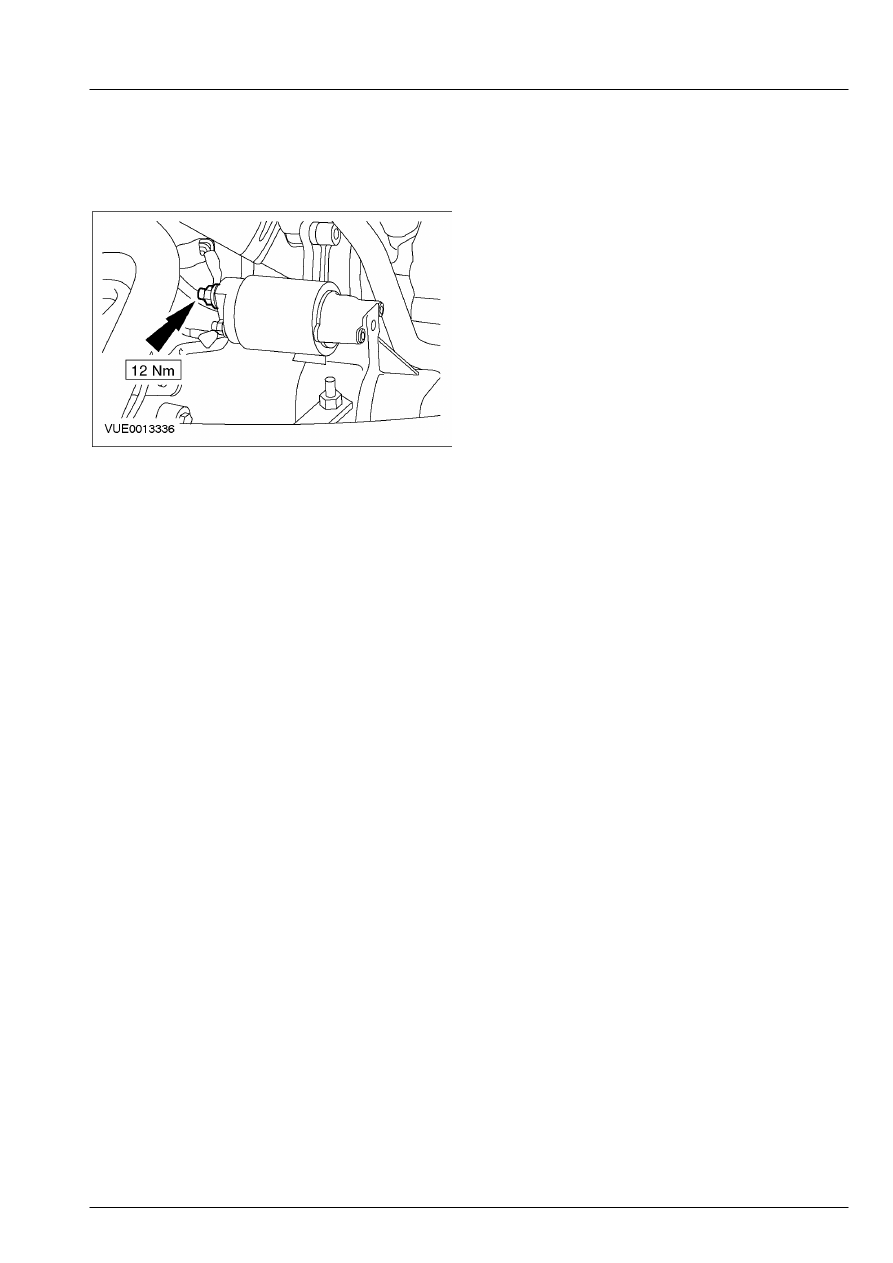

7.  Снимите провод, идущий от клеммы для

запуска с использованием соединительных
проводов к электромагниту стартера.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

414-01-16

Аккумулятор, крепление и провода 414-01-16



СНЯТИЕ И УСТАНОВКА

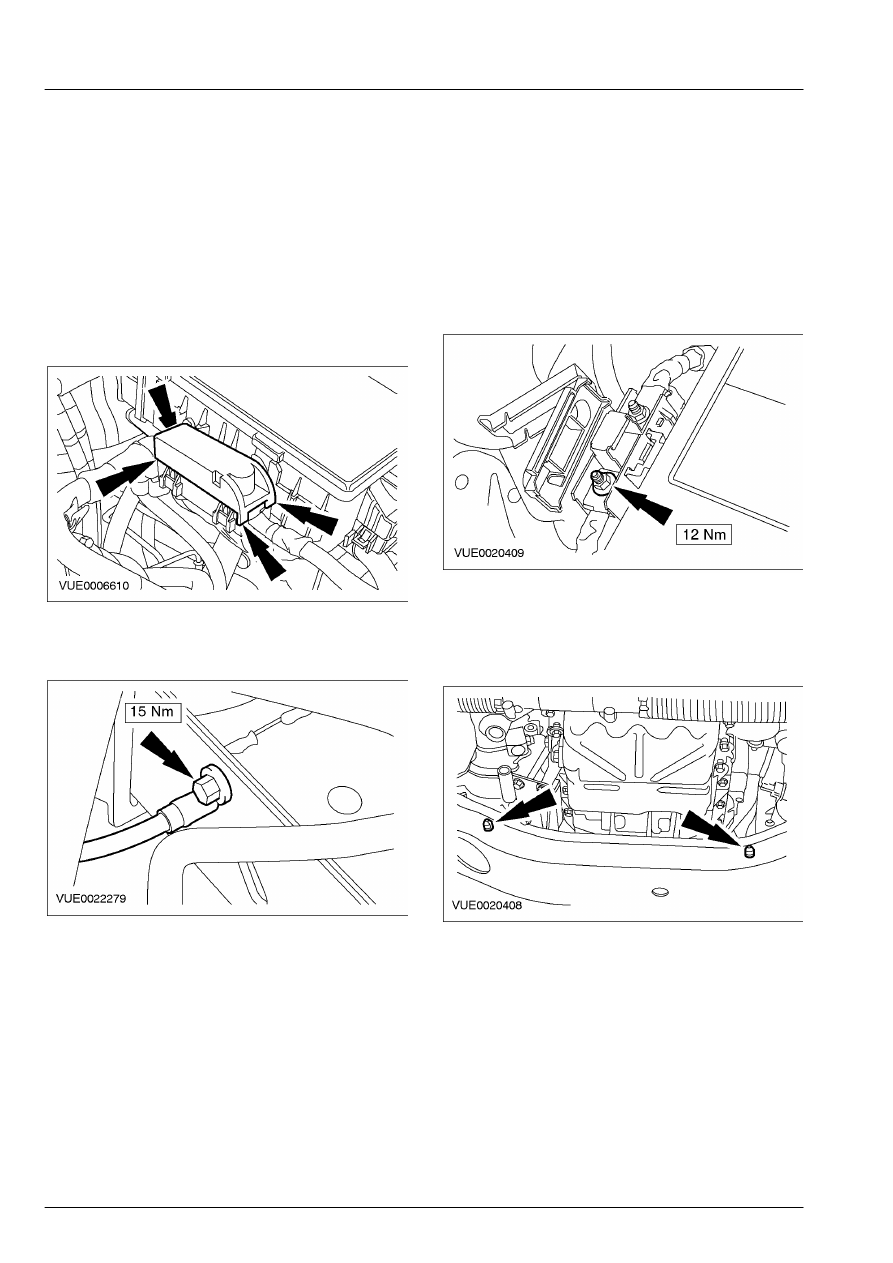

Провод, идущий от специального предохранительного металлического блока к

стартеру при запуске с помощью соединительных проводов — 2.3L



Снятие



1.  Отсоедините провод массы аккумулятора

За дополнительной информацией
обратитесь к Разделу 414-01.

 2.  Снимите крышку клеммы для запуска с

использованием соединительных  проводов.









3.  Отсоедините провод заземления  двигателя

от лонжерона.









4.  Отсоедините от клеммы для запуска с

использованием соединительных проводов
провод, идущий от клеммы для запуска с
использованием соединительных проводов к
электромагниту стартера.









5.  Отсоедините от поперечины двигателя

зажимы крепления провода, идущего от
клеммы  для запуска с использованием
соединительных проводов к стартеру.







414-01-17

Аккумулятор, крепление и провода 414-01-17



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

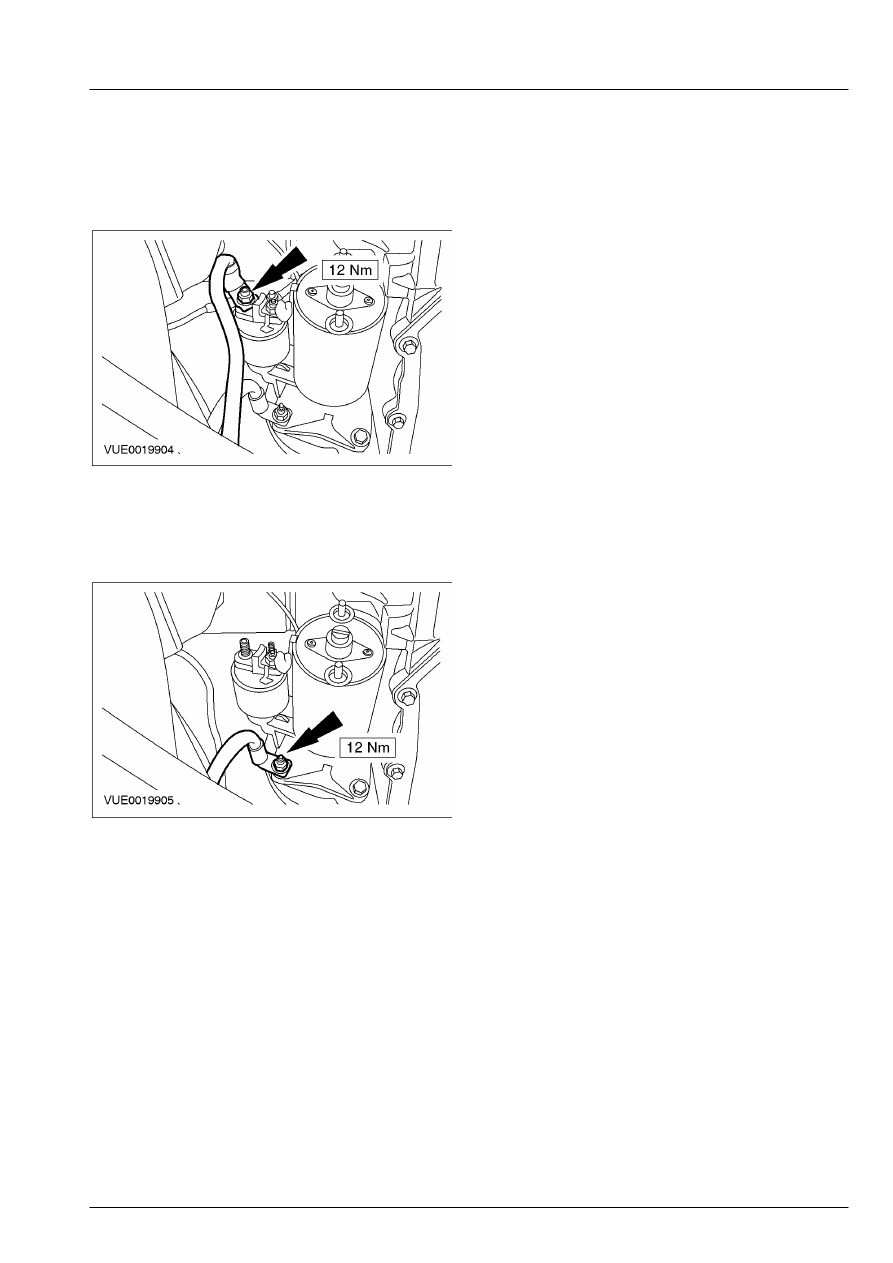

6.  Отсоедините от стартера провод, идущий  от

клеммы для запуска с использованием
соединительных проводов к электромагниту
стартера.









7.  Отсоедините провод заземления  стартера и

снимите провод, идущий от клеммы  для
запуска с использованием  соединительных
проводов к стартеру.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

414-02-1

Генератор и регулятор напряжения 414-02-1



РАЗДЕЛ 414-02 Генератор и регулятор напряжения

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



414-02-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Генератор...........................................................................................................................................



414-02-3

ДИАГНОСТИКА И ПРОВЕРКИ





Генератор...........................................................................................................................................



414-02-5

СНЯТИЕ И УСТАНОВКА





Генератор — 2.4 л дизель......................................................................................... (31 414 0)



414-02-6



Генератор — 2.0 л дизель......................................................................................... (31 414 0)



414-02-8



Генератор — 2.3L...................................................................................................... (31 414 0)



414-02-10
