414-00-6

Система зарядки - Общая информация 414-00-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие







• Генератор.



• ВЫПОЛНИТЕ Проверки

генератора,  описанные в этом
разделе.



• Контрольная лампа системы

зарядки  горит при работающем
двигателе (напряжение
аккумулятора не увеличивается)



• Электрическая цепь.



•

Перейдите к PINPOINT-ТЕСТУ

A







• Генератор.



• ВЫПОЛНИТЕ Проверки

генератора,  описанные в этом
разделе.



• Происходит перезарядка системы

(напряжение аккумулятора
превышает 15.5 В)



• Электрическая цепь.



•

Перейдите к PINPOINT-ТЕСТУ

B







• Генератор.



• ВЫПОЛНИТЕ Проверки

генератора,  описанные в этом
разделе.



• Контрольная лампа системы

зарядки  горит при работающем
двигателе, и при этом  возрастает
напряжение аккумулятора



• Генератор.



• ВЫПОЛНИТЕ Проверки

генератора,  описанные в этом
разделе.





• Щиток приборов.



• За дополнительной информацией

обратитесь к Разделу 415-01.





• Модуль управления силовым

агрегатом  (РСМ)



• ОБРАТИТЕСЬ к WDS.





• Электрическая цепь.



•

Перейдите к PINPOINT-ТЕСТУ

C





• Контрольная лампа системы

зарядки не  горит в положении
RUN (работа) переключателя
зажигания и при выключенном
двигателе  (напряжение
аккумулятора не возрастает)



• Электрическая цепь.



•

Перейдите к PINPOINT-ТЕСТУ

D







• Аккумулятор.



• ВЫПОЛНИТЕ Проверки

аккумулятора,  описанные в этом
разделе.





• Щиток приборов.



• За дополнительной информацией

обратитесь к Разделу 415-01.





• Модуль управления силовым

агрегатом  (PCM).



• ОБРАТИТЕСЬ к WDS.



• Контрольная лампа системы

зарядки  мигает или горит
прерывисто



• Электрическая цепь.



•

Перейдите к PINPOINT-ТЕСТУ

E







• Генератор.



• ВЫПОЛНИТЕ Проверки

генератора,  описанные в этом
разделе.

414-00-7

Система зарядки - Общая информация 414-00-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Генератор издает шумы



• Генератор.

 • Шкив генератора



•

Перейдите к PINPOINT-ТЕСТУ

F







• Ослабление затяжки болтов

крепления  генератора.

 • Ремень привода аксессуаров.



• За дополнительной информацией

обратитесь к Разделу 303-05.



• Радиопомехи



• Генератор.

 • Разводка жгута электропроводки.
 • Аудиосистема



•

Перейдите к PINPOINT-ТЕСТУ

G





Pinpoint-тесты

ПРЕДОСТЕРЕЖЕНИЕ: Не

устанавливайте  соединения-перемычки
посредством  соединительных проводов за
исключением указанных.  Неправильное
соединение может  повредить
контрольные клеммы регулятора
напряжения, плавкие предохранители или
плавкие вставки.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте

соприкосновения  каких-либо
металлических предметов с  корпусом
генератора и ребрами охлаждения
внутреннего диода.

ПРИМЕЧАНИЕ: При выполнении какого-либо
pinpoint-теста  не принимайте во внимание коды
DTC,  генерированные при выполнении какого-
либо  конкретного pinpoint-теста.  После
выполнения любого теста  обязательно сотрите все
коды в модуле  управления силовым агрегатом
(PCM).
ПРИМЕЧАНИЕ: Все измеряемые значения
напряжения  относятся к отрицательной (-) клемме
аккумулятора, если не указано иное.
ПРИМЕЧАНИЕ: В случае отсоединения и
последующего  подсоединения аккумулятора, в то
время,  пока модуль управления силовым
агрегатом  (PCM) запоминает свою программу
работы при  движении возможно проявление
некоторых  необычных симптомов.  Возможно,
что для изучения  рабочей стратегии потребуется,
совершить  поездку на автомобиле.
ПРИМЕЧАНИЕ: Для выполнения всех
электрических  измерений используйте цифровой
мультиметр.

PINPOINT-ТЕСТ A: КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ ЗАРЯДКИ  ГОРИТ ПРИ
РАБОТАЮЩЕМ ДВИГАТЕЛЕ (НАПРЯЖЕНИЕ  АККУМУЛЯТОРА НЕ ВОЗРАСТАЕТ )





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

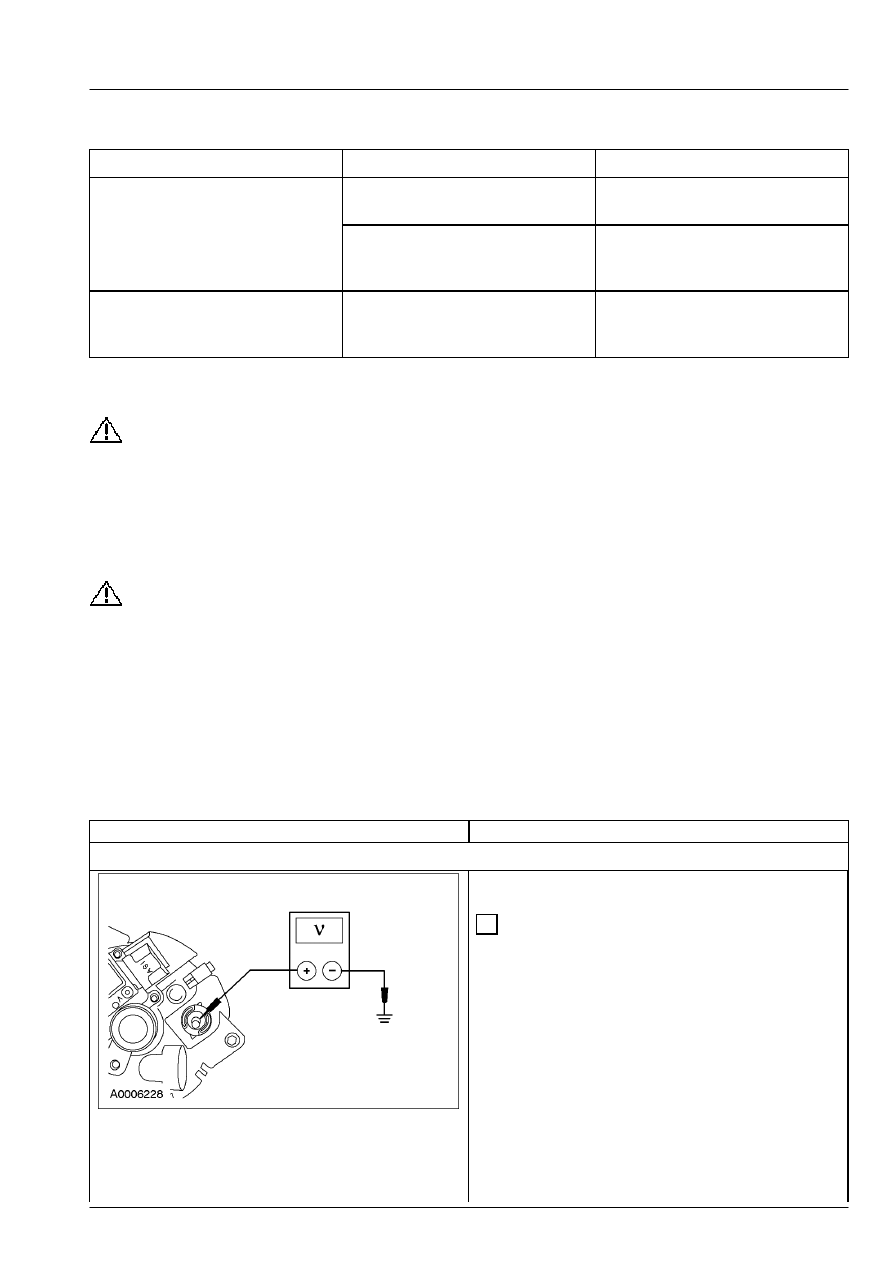

A1: ПРОВЕРКА КЛЕММЫ ГЕНЕРАТОРА B+,  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 30-BA6 (КРАСНОЙ)







ПРИМЕЧАНИЕ: Проверьте выходные
характеристики  генератора, ОБРАТИТЕСЬ к WDS.
   1  Измерьте напряжение между клеммой В+

генератора, электрической цепи 30-BA6
(красной), со стороны элемента, и "массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да





Перейдите к A2



414-00-8

Система зарядки - Общая информация 414-00-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

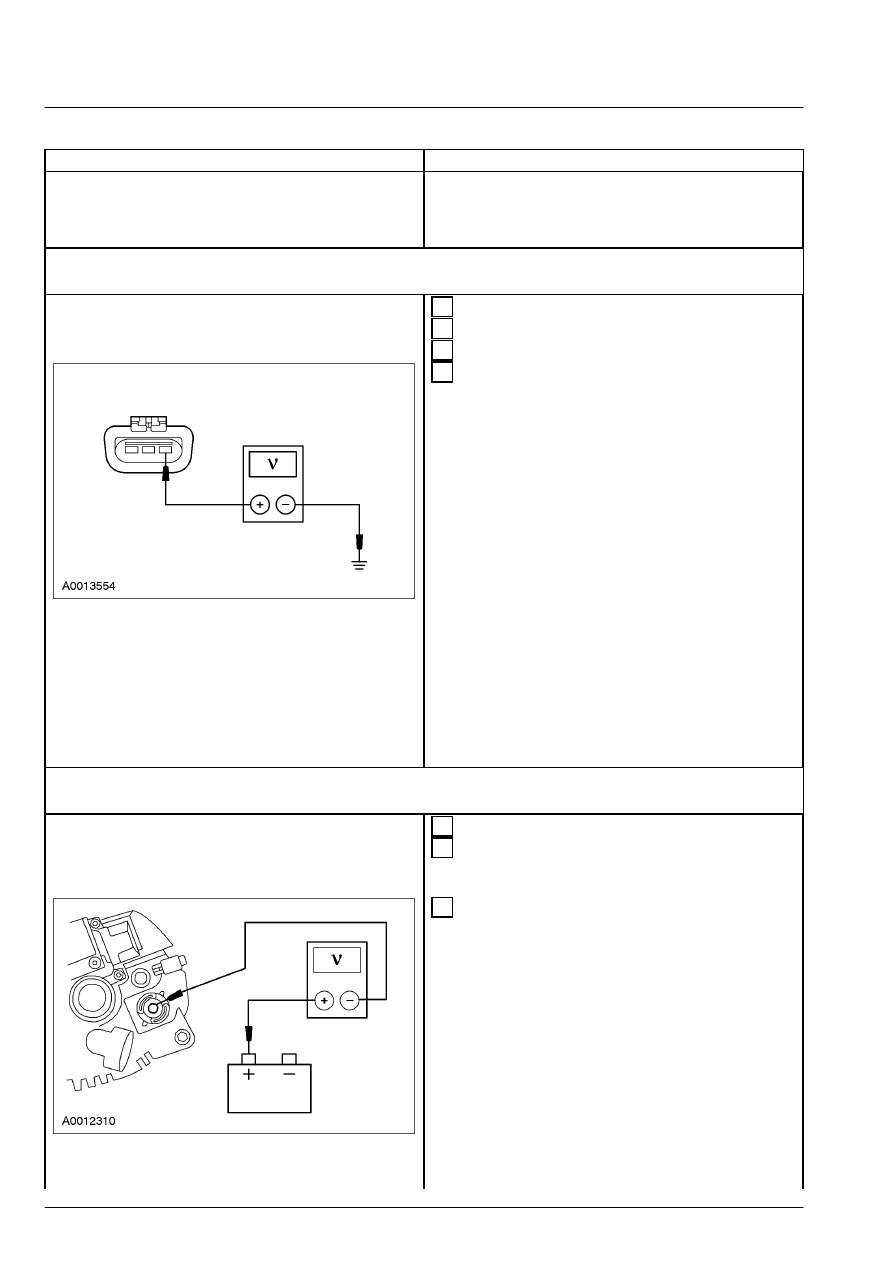

A2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ А  ЗАЗЕМЛЕНИЯ ГЕНЕРАТОРА, 8-BA9  (БЕЛО-
ЗЕЛЕНОЙ)







 1  Введите положение OFF.





 2  Отсоедините Генератор C102.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C102

электрической цепи 8-BA9 (бело-зеленой), со
стороны электропроводки, и "массой".



• Превышает ли напряжение 10 В?



→

→

→

→ Да





Перейдите к A3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

A3: ПРОВЕРКА НАЛИЧИЯ ПАДЕНИЯ НАПРЯЖЕНИЯ  НА КЛЕММЕ В+ ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ 30-BA6  (КРАСНОЙ)







 1  Запустите двигатель.





 2  Включите фары и обогрев заднего стекла  и

установите переключатель  электродвигателя
вентилятора обдува на  максимум.







 3  При частоте вращения коленчатого вала

двигателя 2000 об/мин измерьте падение
напряжения между клеммой В+ генератора
электрической цепи 30-BA6 (красной), со
стороны  элемента, и положительной клеммой
аккумулятора.



• Падение напряжения составляет менее 0.5  В?

414-00-9

Система зарядки - Общая информация 414-00-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



ВЫПОЛНИТЕ проверку муфты генератора.
За дополнительной информацией обратитесь
к Разделу 303-05. Если все в  порядке,
УСТАНОВИТЕ новый генератор.    За
дополнительной информацией обратитесь к
Разделу 414-02. ПРОВЕРЬТЕ,  правильно ли
действует система.



→

→

→

→ Нет



УСТРАНИТЕ высокое сопротивление на
клемме В+ электрической цепи 30-BA6
(красной).  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ B: ПЕРЕЗАРЯДКА СИСТЕМЫ (НАПРЯЖЕНИЕ  АККУМУЛЯТОРА
ПРЕВЫШАЕТ 15.5 В)





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА НАЛИЧИЯ ПАДЕНИЯ НАПРЯЖЕНИЯ  НА КЛЕММЕ А ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ 30-BA12  (КРАСНОЙ)







 1  Отсоедините Генератор C102.





 2  Ведите положение ON.







 3  Измерьте падение напряжения между  штырем 3

C102 генератора, электрической цепи  30-BA12
(красной), со стороны электропроводки, и
положительной клеммой аккумулятора.



• Падение напряжения составляет менее 0.5  В?



→

→

→

→ Да





Перейдите к B2





→

→

→

→ Нет



УСТРАНИТЕ высокое сопротивление на
клемме A электрической цепи 30-BA12
(красной).  ПРОВЕРЬТЕ, правильно ли
действует система.

B2: ПРОВЕРКА СОЕДИНЕНИЙ ЗАЗЕМЛЕНИЯ  ГЕНЕРАТОРА И АККУМУЛЯТОРА







 1  Введите положение OFF.





 2  Проверьте соединения заземления между

генератором и двигателем и аккумулятором и
двигателем.



• Все ли соединения заземления чистые и
правильно закреплены?



→

→

→

→ Да
