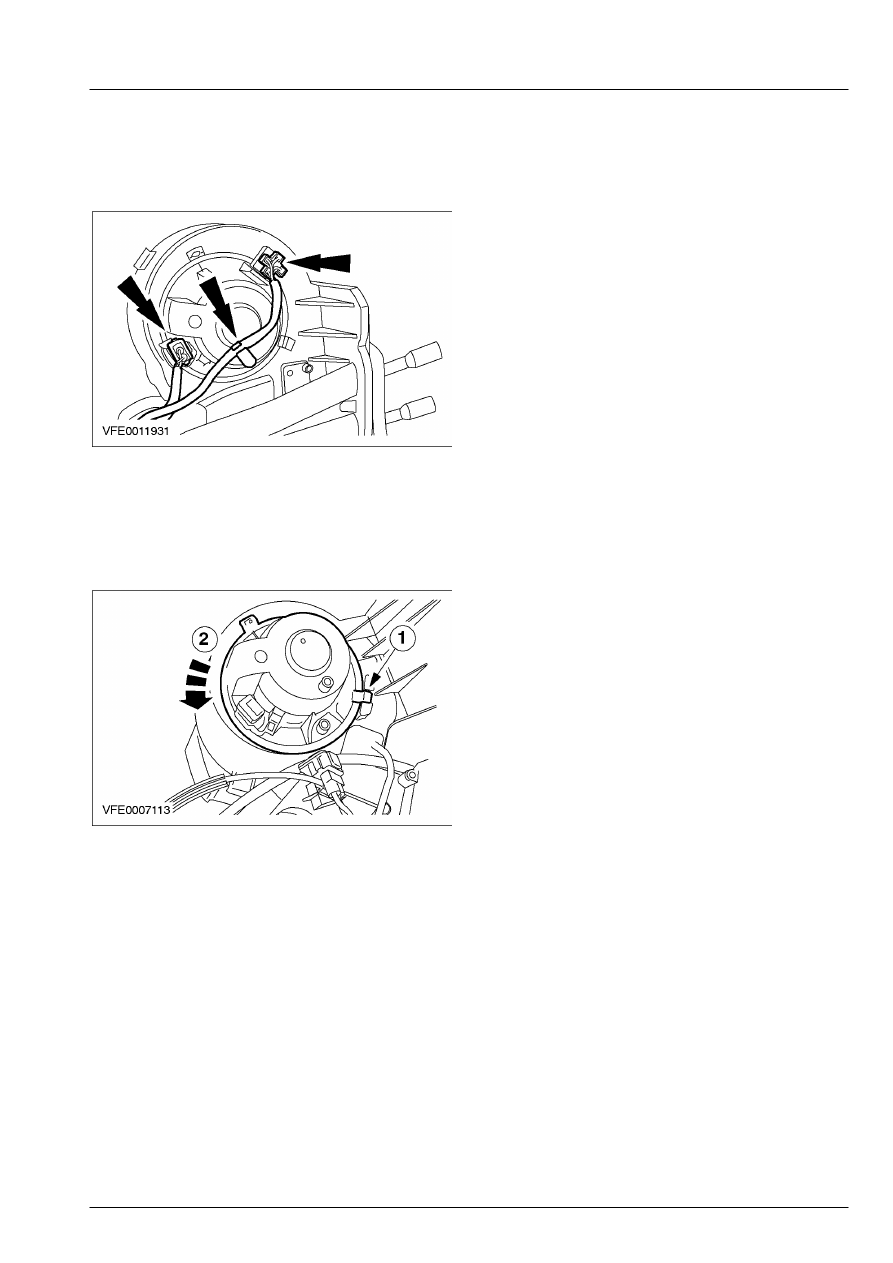

412-02A-5

Отопление и вентиляция 412-02A-5



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Рассоедините штекерные разъемы

электродвигателя вентилятора и
высвободите жгут электропроводки.









7.  Снимите электродвигатель вентилятора

обдува.

       1. Потяните вверх стопорный элемент.
       2. Поверните электродвигатель  вентилятора

против часовой стрелки и  снимите его.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

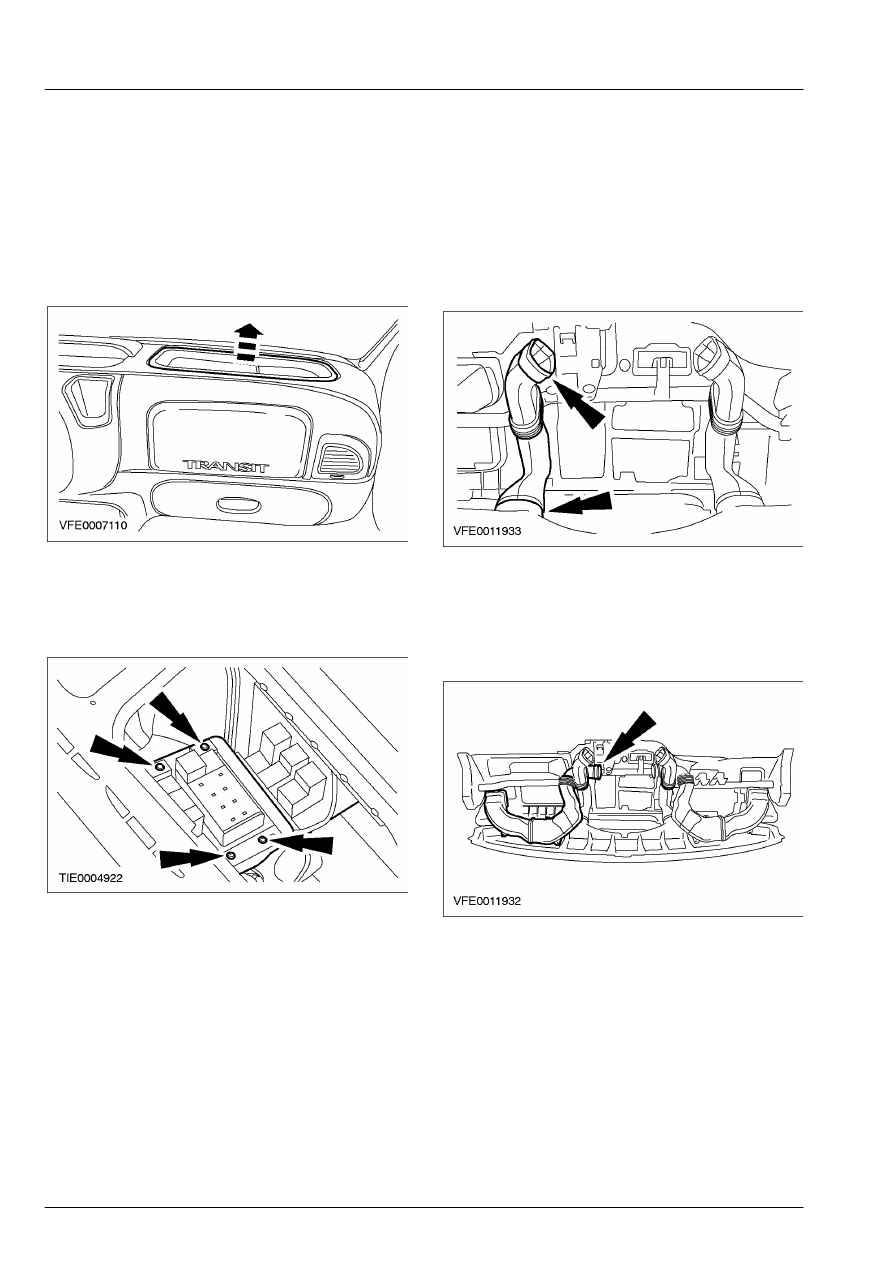

412-02A-6

Отопление и вентиляция 412-02A-6



СНЯТИЕ И УСТАНОВКА



Электродвигатель вентилятора обдува — В комплектацию автомобиля не входит:

воздушное кондиционирование (34 374 0)



Снятие

Автомобили с левосторонним  управлением
 1.  Снимите лоток для вещей.









2.  Отсоедините опорный кронштейн

центральной электрораспределительной
коробки (CJB) от панели приборов и
расположите его в стороне.







Автомобили с правосторонним  управлением
 3.  Снимите щиток приборов.    За

дополнительной информацией обратитесь к
Разделу 413-01.

Все автомобили
 4.  Снимите воздуховод заслонки со стороны

водителя (для наглядности панель приборов
показана в снятом положении).









5.  Отсоедините воздуховод заслонки со

стороны водителя от корпуса отопителя и
расположите его в стороне (для наглядности
панель приборов показана в снятом
положении).







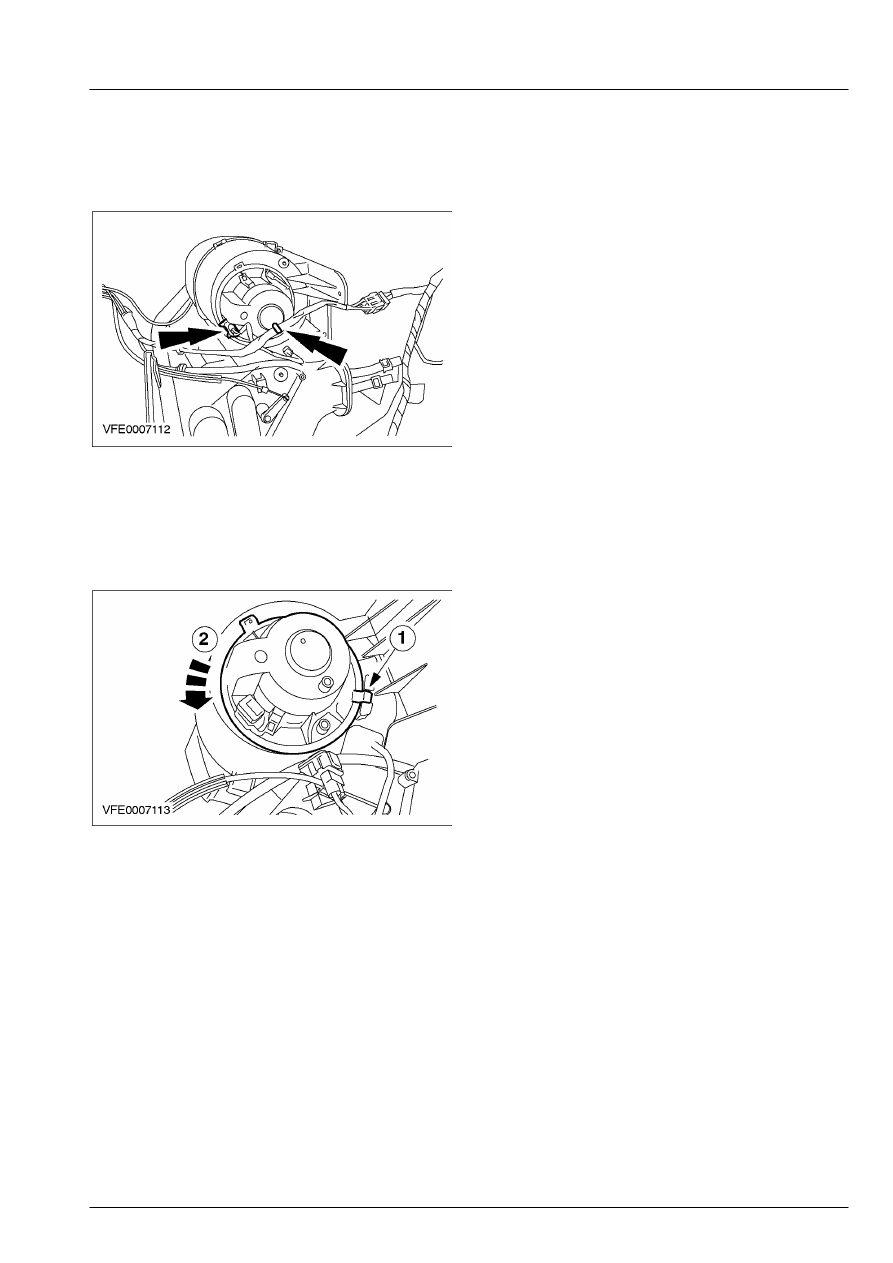

412-02A-7

Отопление и вентиляция 412-02A-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Рассоедините штекерный разъем

электродвигателя вентилятора и
высвободите жгут электропроводки.









7.  Снимите электродвигатель вентилятора

обдува.

       1. Потяните вверх стопорный элемент.
       2. Поверните электродвигатель  вентилятора

против часовой стрелки и  снимите это.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

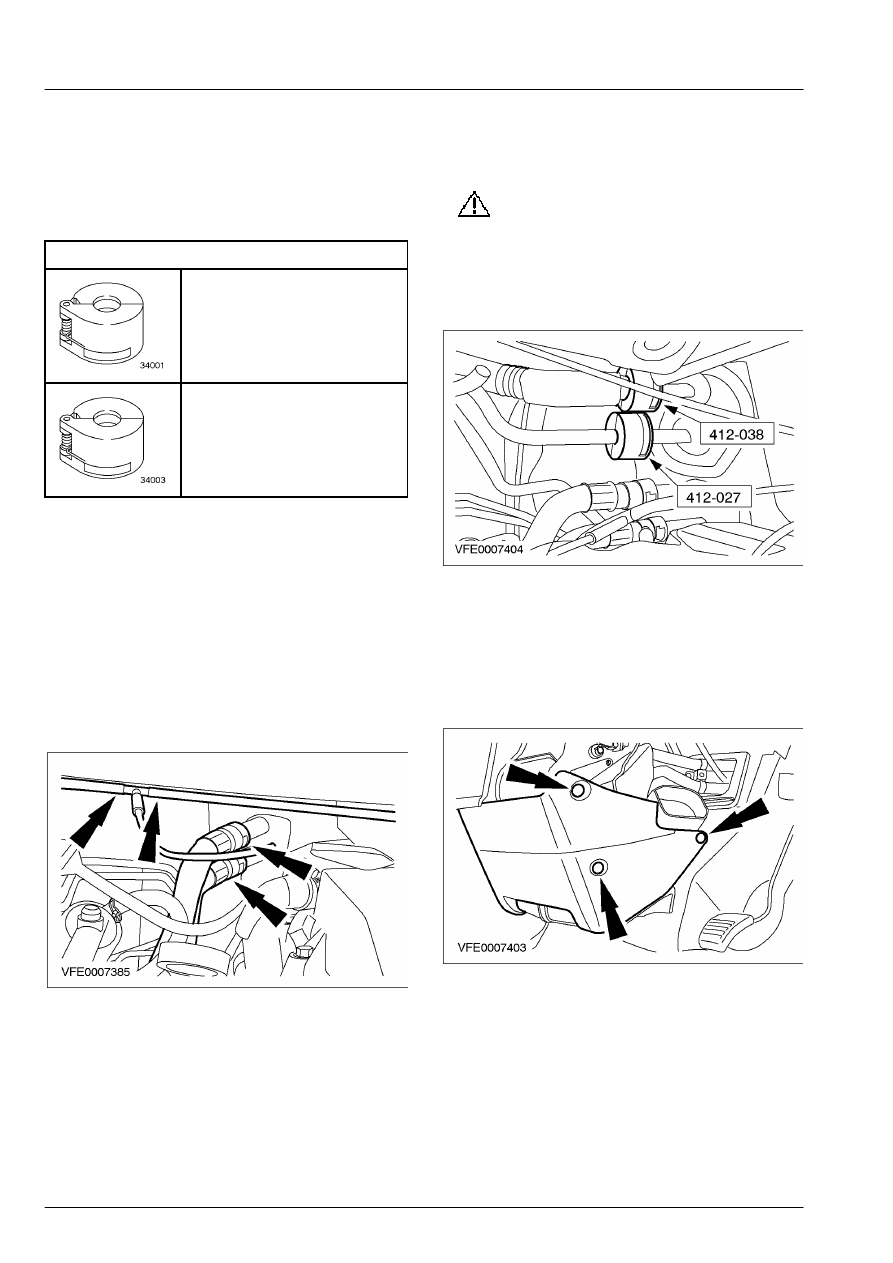

412-02A-8

Отопление и вентиляция 412-02A-8



СНЯТИЕ И УСТАНОВКА



Корпус отопителя — В комплектацию автомобиля входит: воздушное

кондиционирование (34 354 0)



Специальный инструмент





Инструмент для
рассоединения муфты с
подпружиненным замком, на
1/2 дюйма (голубой  цвет)
412-027 (34-001)



Инструмент для
рассоединения муфты с
подпружиненным замком, на
5/8 дюйма (черный  цвет)
412-038 (34-003)



Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 3.  Отсоедините шланги охлаждающей

жидкости и вакуумные шланги от
сердцевины  отопителя.









4.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

магистрали хладагента и  испаритель,
используя соответствующие  заглушки.

    Используя специальные инструменты,

отсоедините магистрали хладагента от
сердцевины испарителя.









6.  Снимите панель приборов.    За

дополнительной информацией обратитесь к
Разделу 501-12.

 7.  Снимите нижнюю крышку корпуса

отопителя.

        •  Снимите три зажима с каждой стороны.
