СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



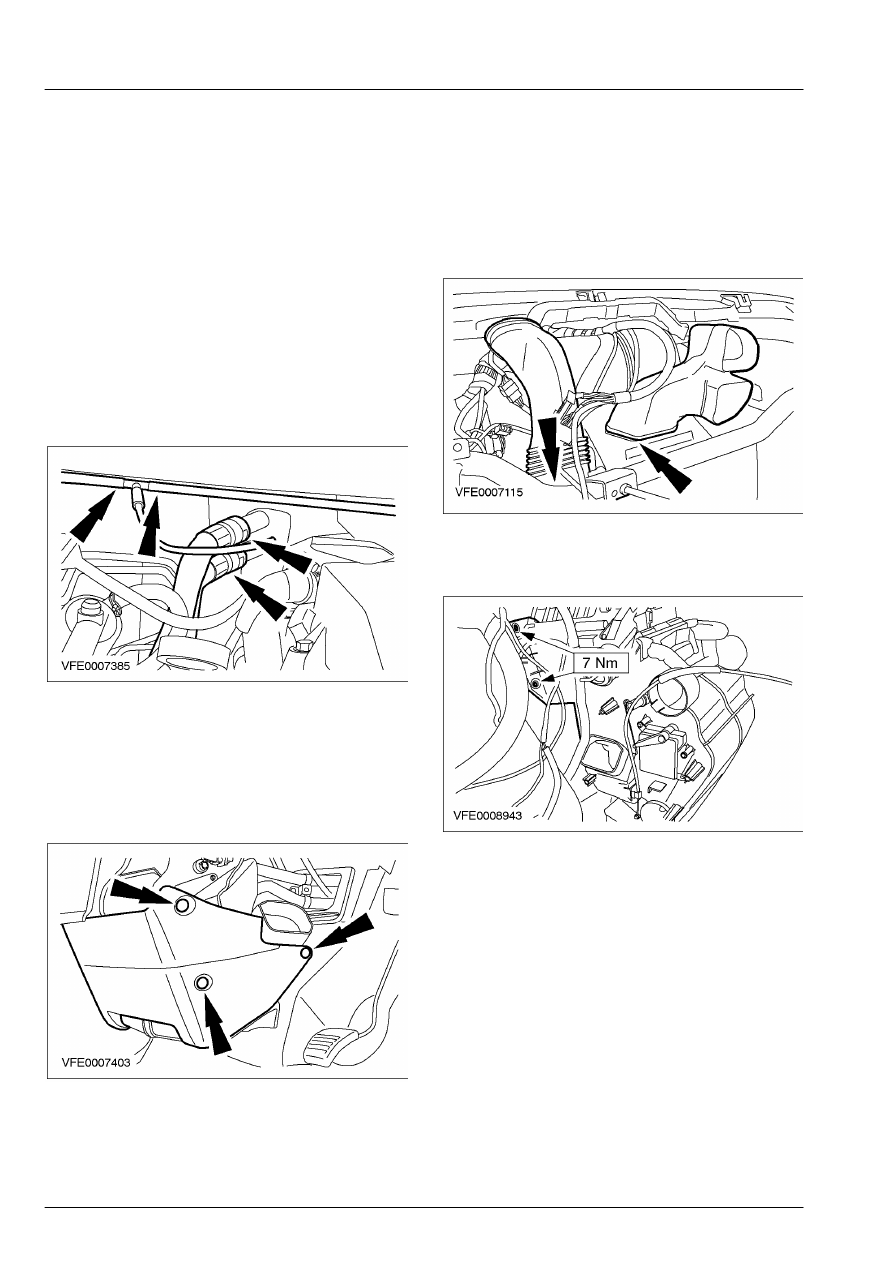

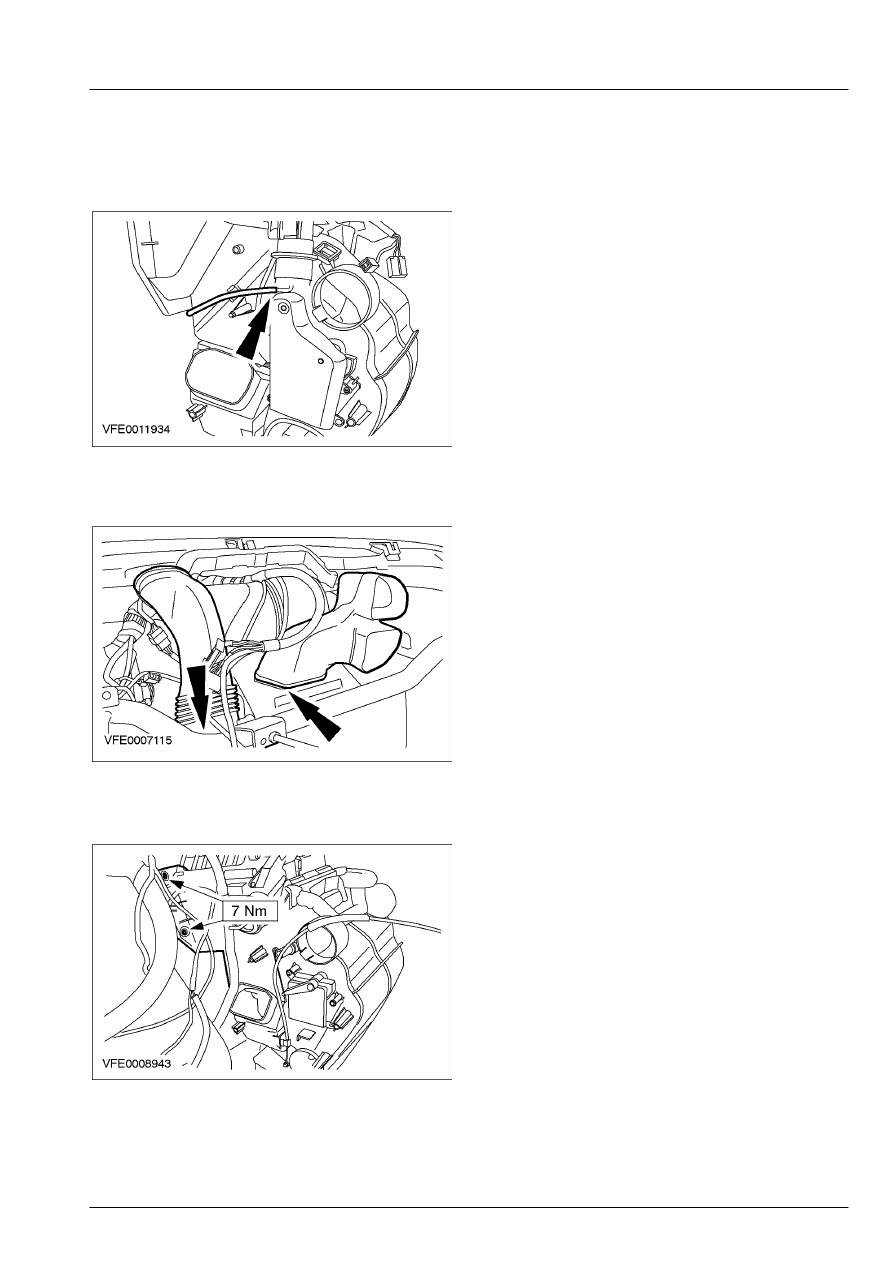

8.  Отсоедините вакуумную магистраль от

исполнительного устройства смесительной
заслонки отверстия для впуска воздуха.









9.  Отсоедините воздуховоды от корпуса

отопителя.









10.  Снимите корпус отопителя.

        •  Рассоедините электрические  разъемы.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

412-02A-10

Отопление и вентиляция 412-02A-10



СНЯТИЕ И УСТАНОВКА



Корпус отопителя — В комплектацию автомобиля не входит: воздушное

кондиционирование (34 354 0)



Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 3.  Отсоедините шланги охлаждающей

жидкости и вакуумные шланги от
сердцевины  отопителя.









4.  Снимите панель приборов.    За

дополнительной информацией обратитесь к
Разделу 501-12.

 5.  Снимите нижнюю крышку корпуса

отопителя.

        •  Снимите по три зажима с каждой  стороны.









6.  Отсоедините воздуховоды от корпуса

отопителя.









7.  Снимите корпус отопителя.

        •  Рассоедините электрические  разъемы.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

412-02A-11

Отопление и вентиляция 412-02A-11



СНЯТИЕ И УСТАНОВКА



Сердцевина отопителя (34 364 0)



Снятие

Все автомобили
 1.  Снимите корпус отопителя.

За

дополнительной информацией обратитесь к
главе Корпус отопителя имеющейся в этом
разделе.



Автомобили без системы воздушного
кондиционирования
 2.  Снимите крышку отопителя.







Автомобили с системой воздушного
кондиционирования
 3.  Снимите крышку отопителя.

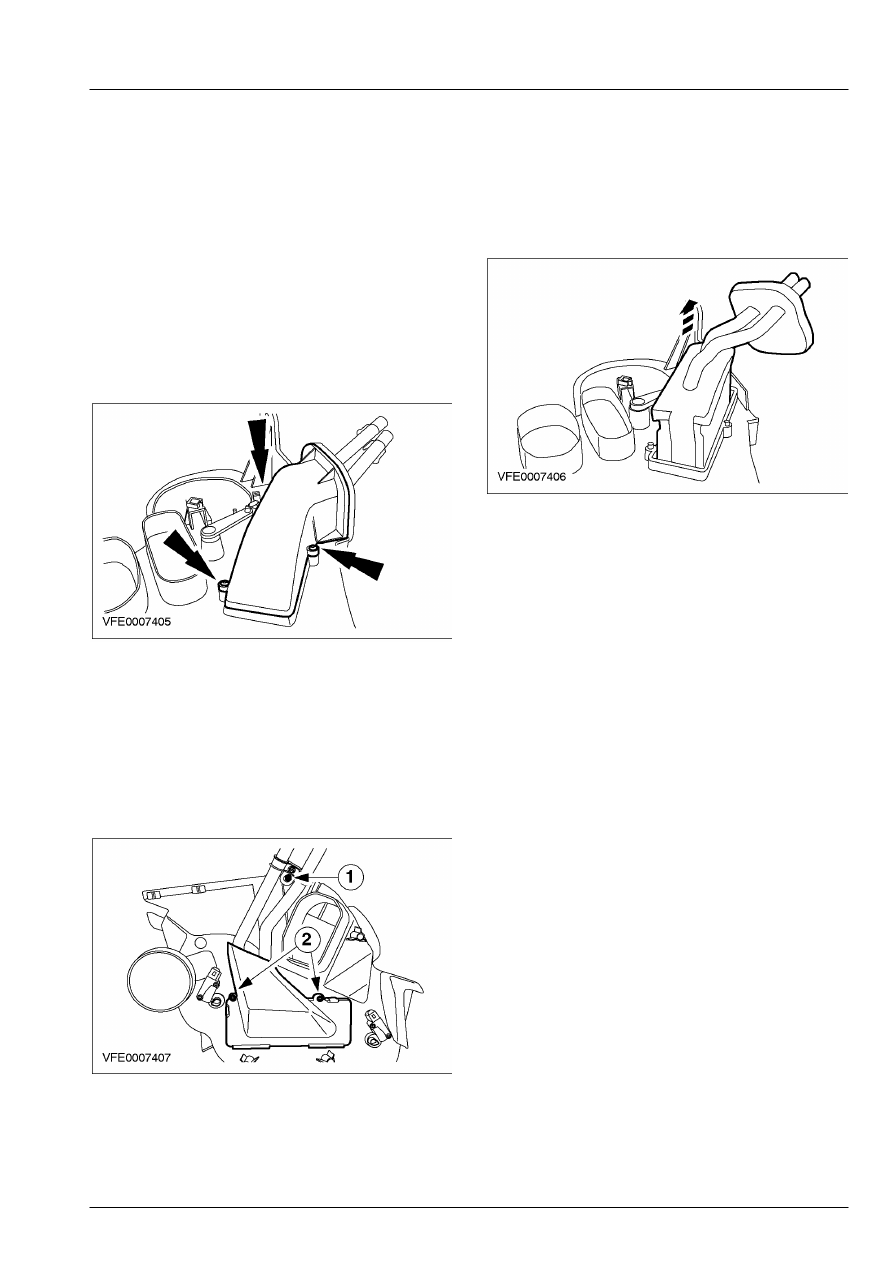

       1. Выверните болт крепления опорного

кронштейна трубопровода охлаждающей
жидкости.

       2. Выверните болты крепления крышки

отопителя.







Все автомобили
 4.  Снимите сердцевину отопителя.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

412-02A-12

Отопление и вентиляция 412-02A-12



РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Корпус отопителя — В комплектацию автомобиля входит: воздушное

кондиционирование (34 354 8)



Разборка



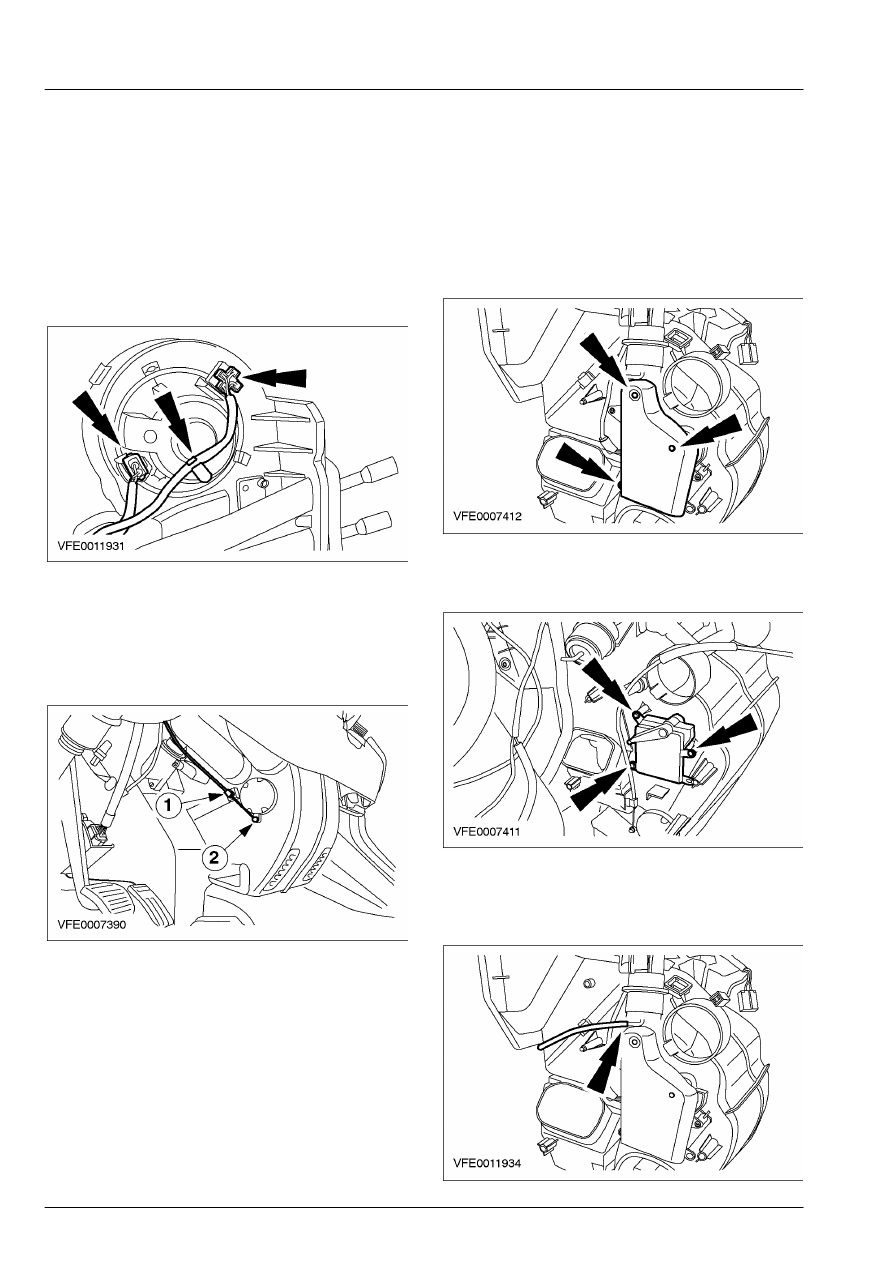

1.  Рассоедините штекерные разъемы

электродвигателя вентилятора и
высвободите жгут электропроводки.









2.  Снимите блок управления отопителем.

       1. Отсоедините левый и правый тросы от

корпуса отопителя.

       2. Отсоедините левый и правый тросы от

регулировочного рычага.









3.  Снимите крышку исполнительного

устройства температурной смесительной
заслонки.









4.  Снимите исполнительное устройство

температурной смесительной заслонки.









5.  Отсоедините вакуумную магистраль от

исполнительного устройства смесительной
заслонки отверстия для впуска воздуха.
