206-09-2

Антиблокировочная система 206-09-2



СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Болт крепления датчика скорости  колеса 8

-

71

Ниппельное соединение гидравлического  блока
управления(HCU)

18 13  -

Гайки крепления гидравлического блока
управления (HCU)

15 11  -

Гайка крепления опорного кронштейна
гидравлического блока управления (HCU)

20 15  -



206-09-3

Антиблокировочная система 206-09-3



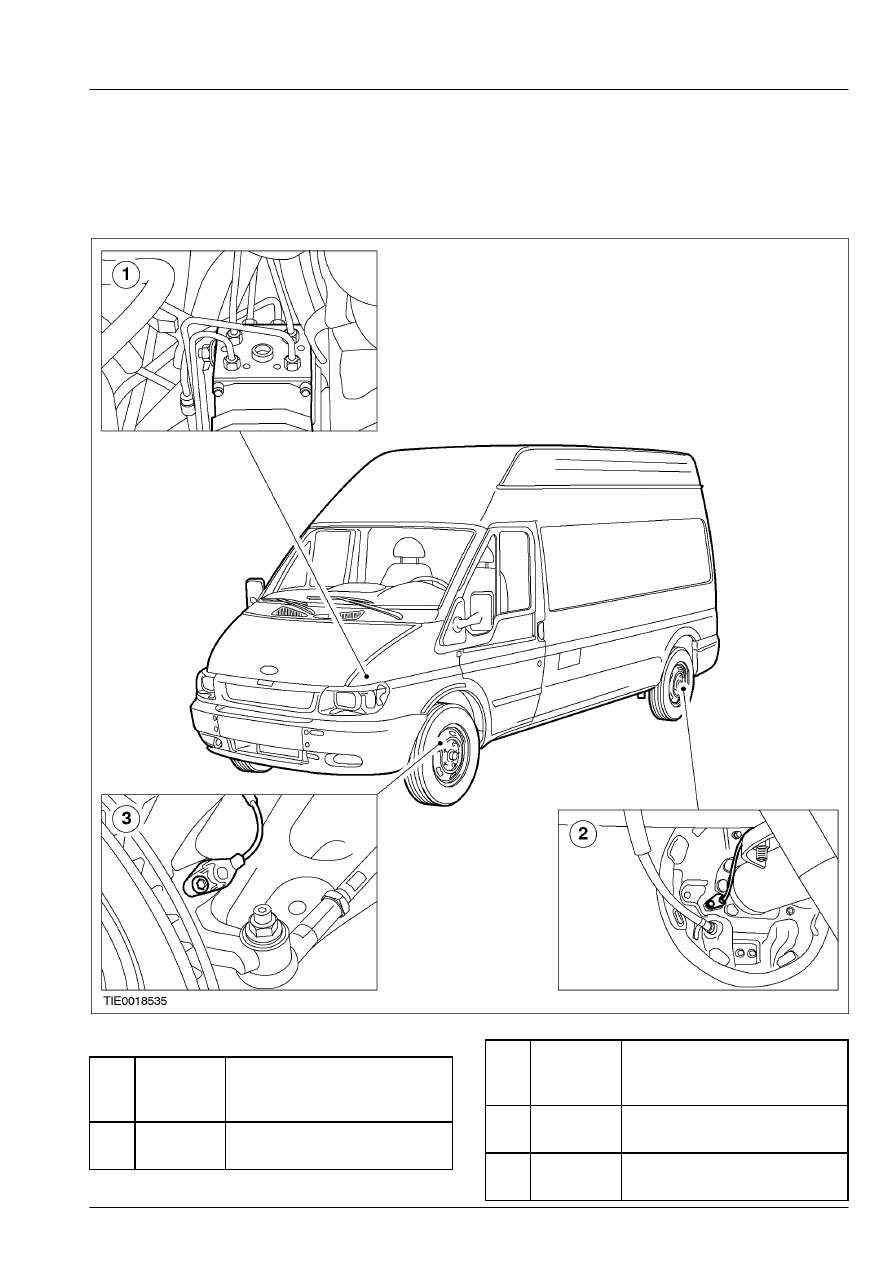

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Антиблокировочная система








Поз.



№

Запасной

Части



Наименование



1

—

Гидравлический блок
управления (HCU)

Поз.



№

Запасной

Части



Наименование



2

—

Датчик скорости заднего
колеса

3

—

Датчик скорости переднего
колеса



206-09-4

Антиблокировочная система 206-09-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Антиблокировочная система



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Таблица визуального осмотра



Механические

факторы



Электрические

факторы





–  Датчик(и) скорости

колеса

  –  Импульсное

кольцо(а) датчика
скорости  колеса



–  Плавкий

предохранитель(и)

  –  Электрический

разъем(ы)

  –  Жгут

электропроводки




3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина не очевидна, проверьте

признаки неисправности и используйте WDS
для  диагностики системы.

206-09-5

Антиблокировочная система 206-09-5



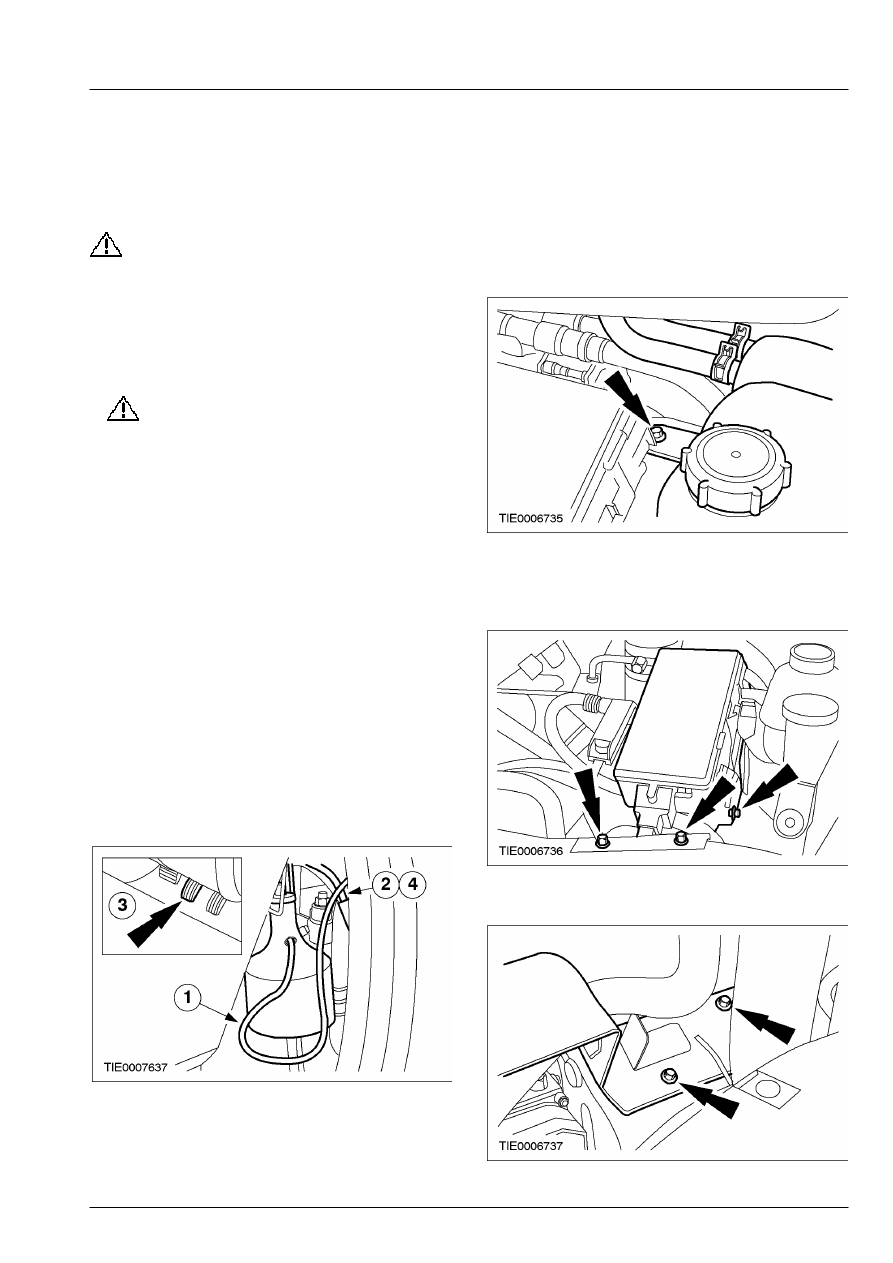

СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Гидравлический блок управления (HCU) (12 580 0)



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

 1.  Отсоедините провод массы аккумулятора.

За дополнительной информацией
обратитесь к Разделу 414-01.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускается

загрязнение крышки  бачка
гидропривода тормозов.

    Снимите крышку бачка гидропривода

тормозов.

3. ПРИМЕЧАНИЕ: Для того чтобы полностью

слить  тормозную жидкость из бачка
гидропривода  тормозов, эту операцию
необходимо  выполнить с обеих сторон.

    Слейте тормозную жидкость из бачка

гидропривода тормозов.

       1. Подсоедините один конец подходящего

куска прозрачной пластмассовой трубки к
штуцеру для удаления воздуха и поместите
другой конец трубки в подходящую
емкость.

       2. Отпустите штуцер для удаления  воздуха.
       3. Нажимайте на педаль тормоза до полного

удаления тормозной жидкости из бачка
гидропривода тормозов.

       4. Затяните штуцер для удаления  воздуха.









4.  Отсоедините расширительный бачок

системы охлаждения от
электрораспределительной коробки
аккумулятора (BJB).









5.  Отсоедините BJB в сборе с кронштейном от

панели с отверстием для решетки радиатора
и  расположите ее в стороне.









6.  Снимите опорный кронштейн BJB.
