206-07-5

Вакуумный усилитель тормозов 206-07-5



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Вакуумный усилитель тормозов (12 451 0)



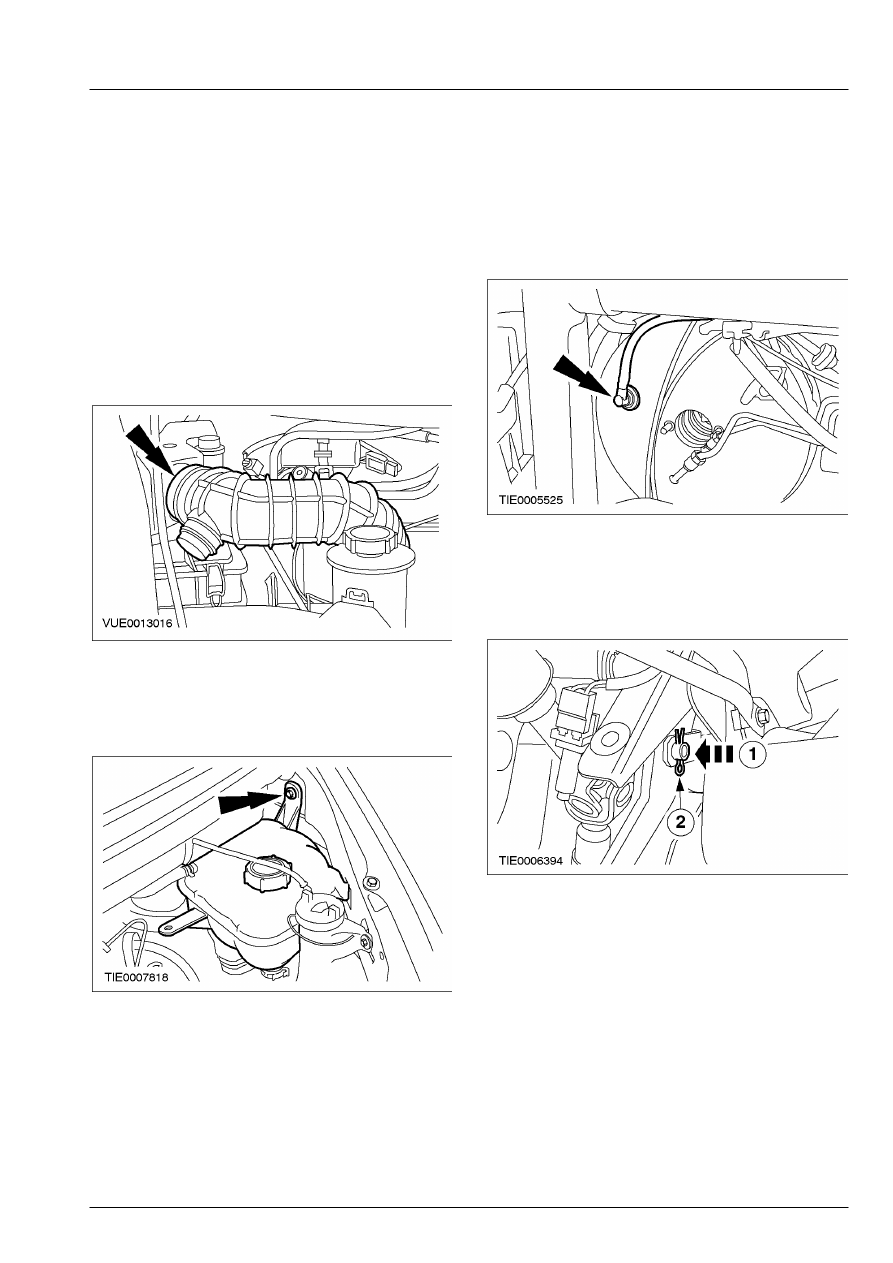

Снятие

Все автомобили
 1.  Снимите главный тормозной цилиндр.    За

дополнительной информацией обратитесь к
Разделу 206-06.

Автомобили с правосторонним  управлением
 2.  Отсоедините выпускной трубопровод

воздушного фильтра от воздушного
фильтра.







Автомобили с левосторонним  управлением
 3.  Отсоедините расширительный бачок

системы охлаждения и закрепите его в
стороне.







Все автомобили
 4.  Отсоедините вакуумный шланг от

вакуумного усилителя тормозов.









5.  Отсоедините толкатель вакуумного

усилителя тормозов от педали тормоза.

       1. Снимите зажим.
       2. Выверните шпильку.







206-07-6

Вакуумный усилитель тормозов 206-07-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



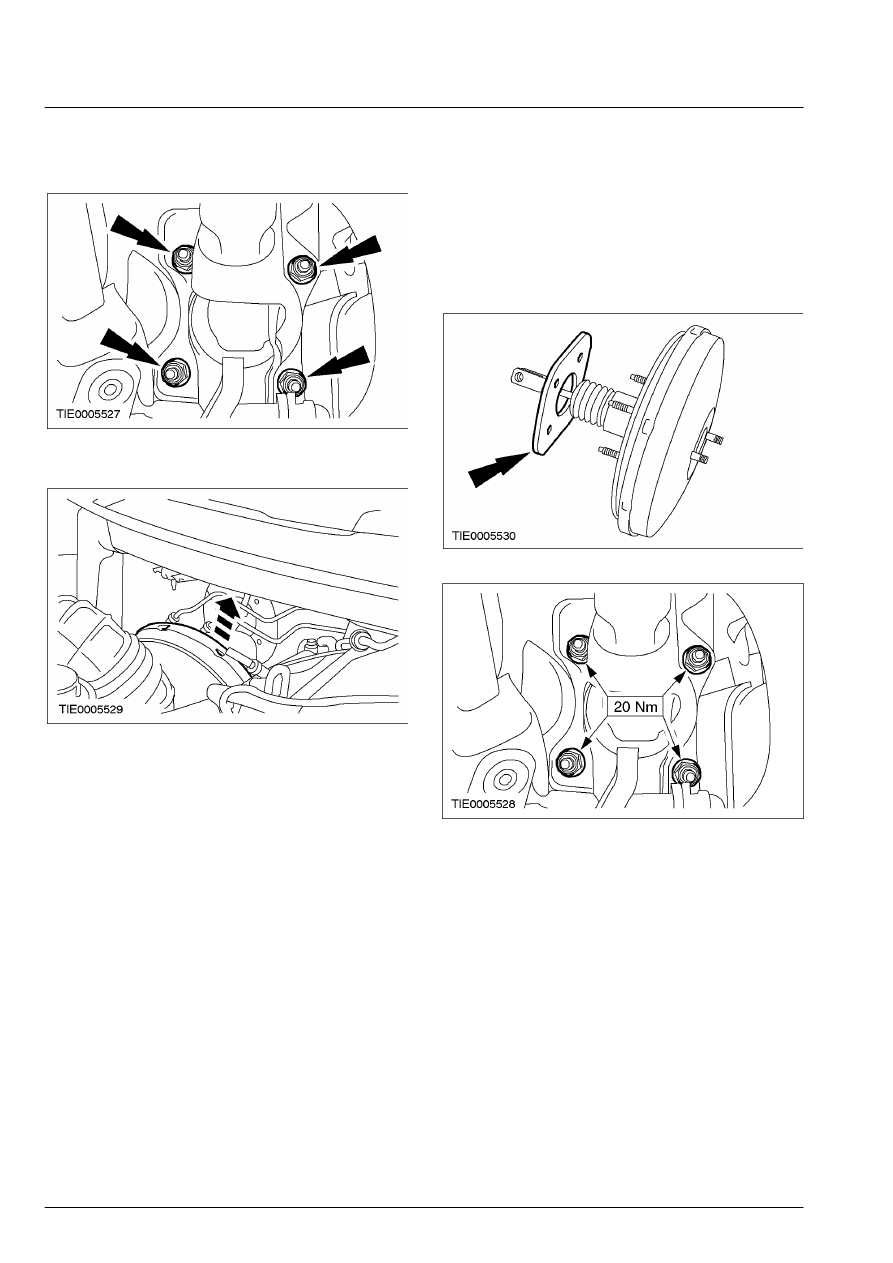

6.  Отверните гайки крепления вакуумного

усилителя тормозов.









7.  Снимите вакуумный усилитель  тормозов.







Установка

1. ПРИМЕЧАНИЕ: Перед установкой убедитесь

в том, что  прокладка вакуумного усилителя
тормозов  установлена в правильное
положение.

    При установке выполните процедуру

снятия в обратной последовательности.









206-07-7

Вакуумный усилитель тормозов 206-07-7



СНЯТИЕ И УСТАНОВКА



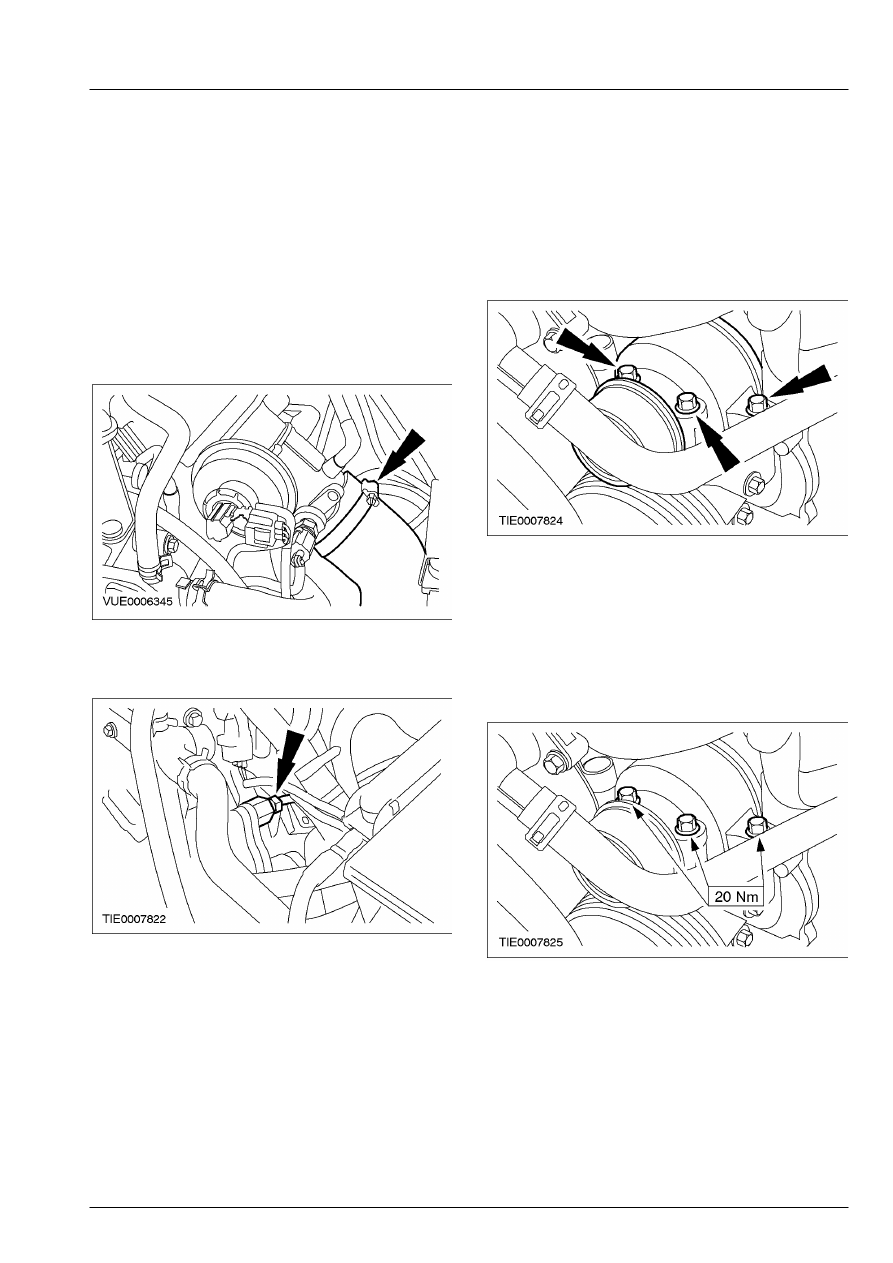

Вакуумный насос системы тормозов — 2.4 л дизель (12 414 0)



Снятие



1.  Снимите ремень привода аксессуаров    За

дополнительной информацией обратитесь к
Разделу 303-05.

 2.  Отсоедините выпускной трубопровод

охладителя наддувочного воздуха от
клапана  рециркуляции отработавших газов
(EGR).









3.  Отсоедините вакуумный шланг от

вакуумного насоса системы тормозов.









4.  Снимите вакуумный насос системы

тормозов.

        •  Отбракуйте прокладку за ее дальнейшей

ненадобностью.







Установка

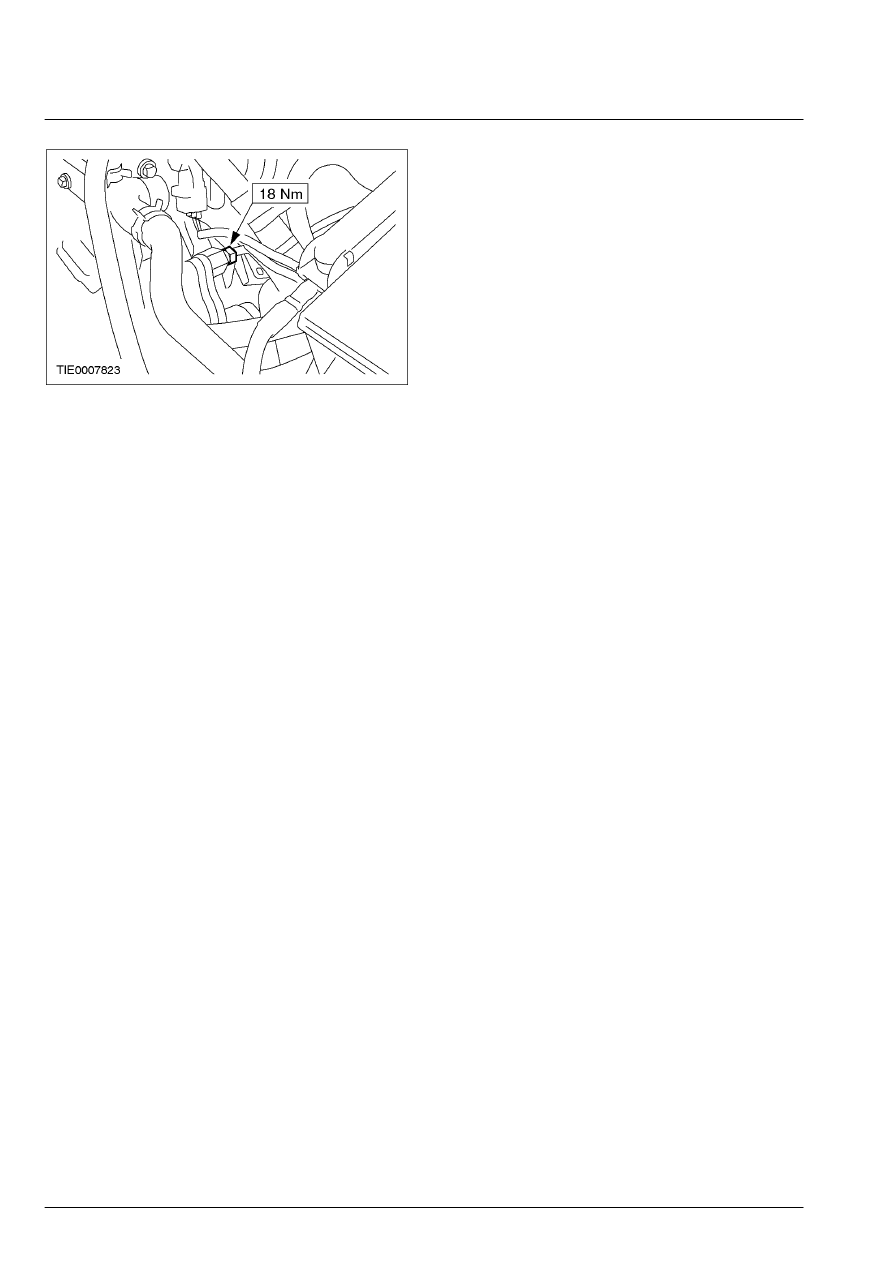

1. ПРИМЕЧАНИЕ: Установите новую прокладку

вакуумного  усилителя системы тормозов.

    Установите элементы на место, действуя  в

обратной последовательности.







206-07-8

Вакуумный усилитель тормозов 206-07-8



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)
