Ford Transit (2001 год). Руководство - часть 328

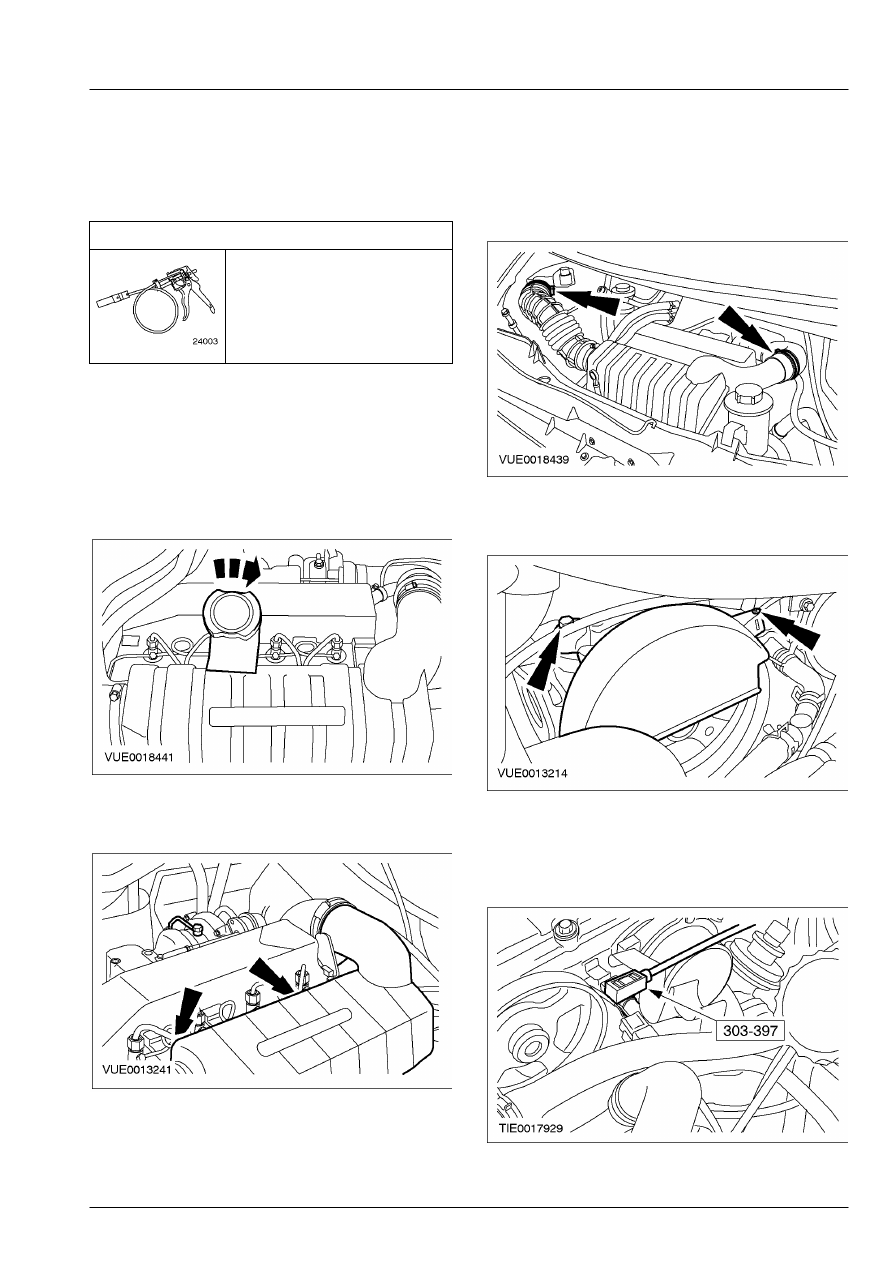

206-07-9

Вакуумный усилитель тормозов 206-07-9



СНЯТИЕ И УСТАНОВКА



Вакуумный насос системы тормозов — 2.0 л дизель (12 414 0)



Специальный инструмент





Инструмент для снятия/
установки  хомута шланга
системы охлаждения
303-097 (24-003)



Снятие



1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Снимите трубопровод маслозаливной

горловины двигателя.









3.  Удалите болты крепления резонатора

воздухозабора.









4.  Снимите выпускной трубопровод

воздушного фильтра в сборе с резонатором
воздухозабора.









5.  Снимите крышку ремня насоса усилителя

рулевого управления.









6.  При помощи специального инструмента

отсоедините шланг расширительного бачка
системы охлаждения от вакуумного насоса
системы тормозов.







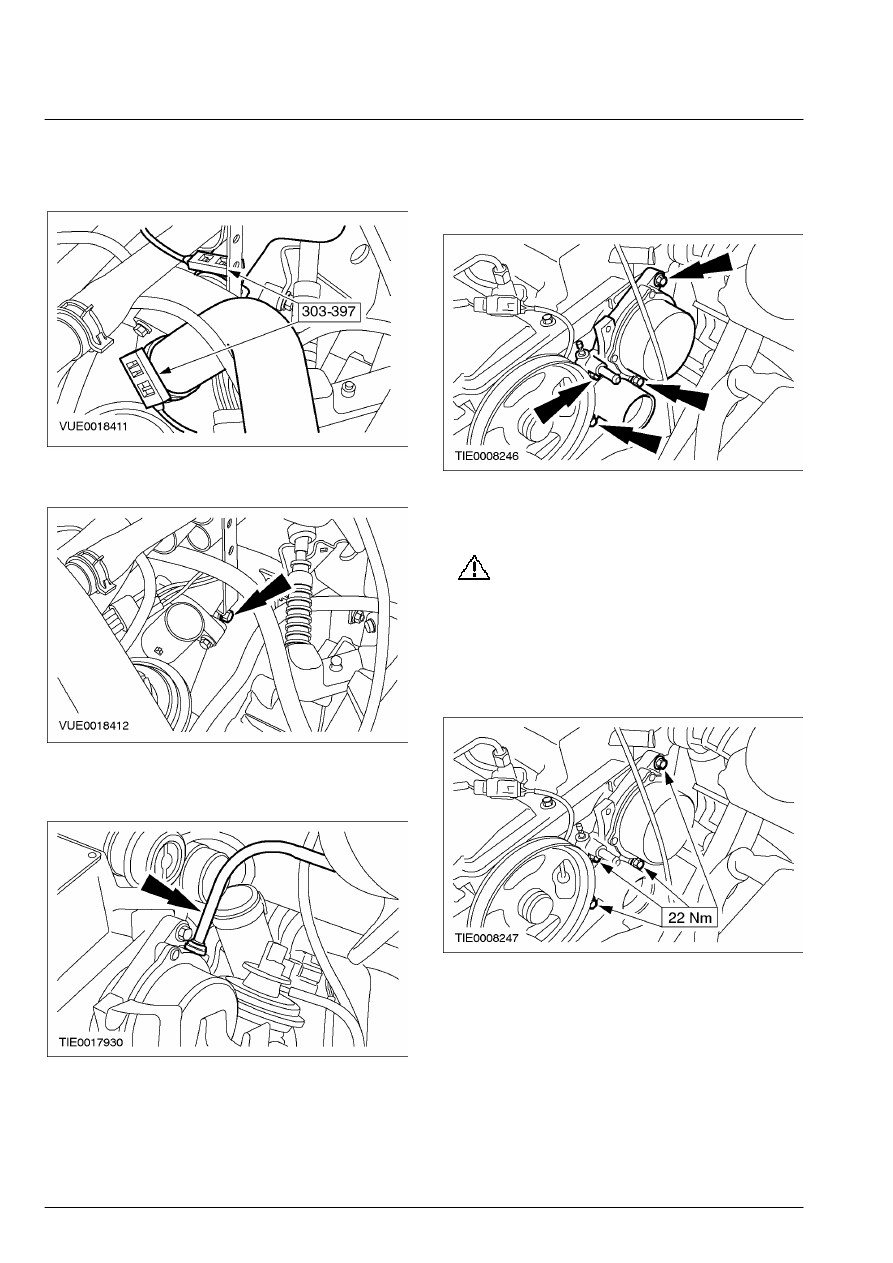

206-07-10

Вакуумный усилитель тормозов 206-07-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  При помощи специального инструмента

отсоедините шланги системы охлаждения от
корпуса термостата.









8.  Снимите корпус термостата.









9.  Отсоедините вакуумный шланг от

вакуумного насоса системы тормозов.









10.  Снимите вакуумный насос системы

тормозов.

        •  Отбракуйте прокладку за ее дальнейшей

ненадобностью.







Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что муфта привода  совмещена с
муфтой распределительного  вала.

ПРИМЕЧАНИЕ: Установите новую прокладку
вакуумного  насоса системы тормозов.
    Установите элементы на место, действуя  в

обратной последовательности.







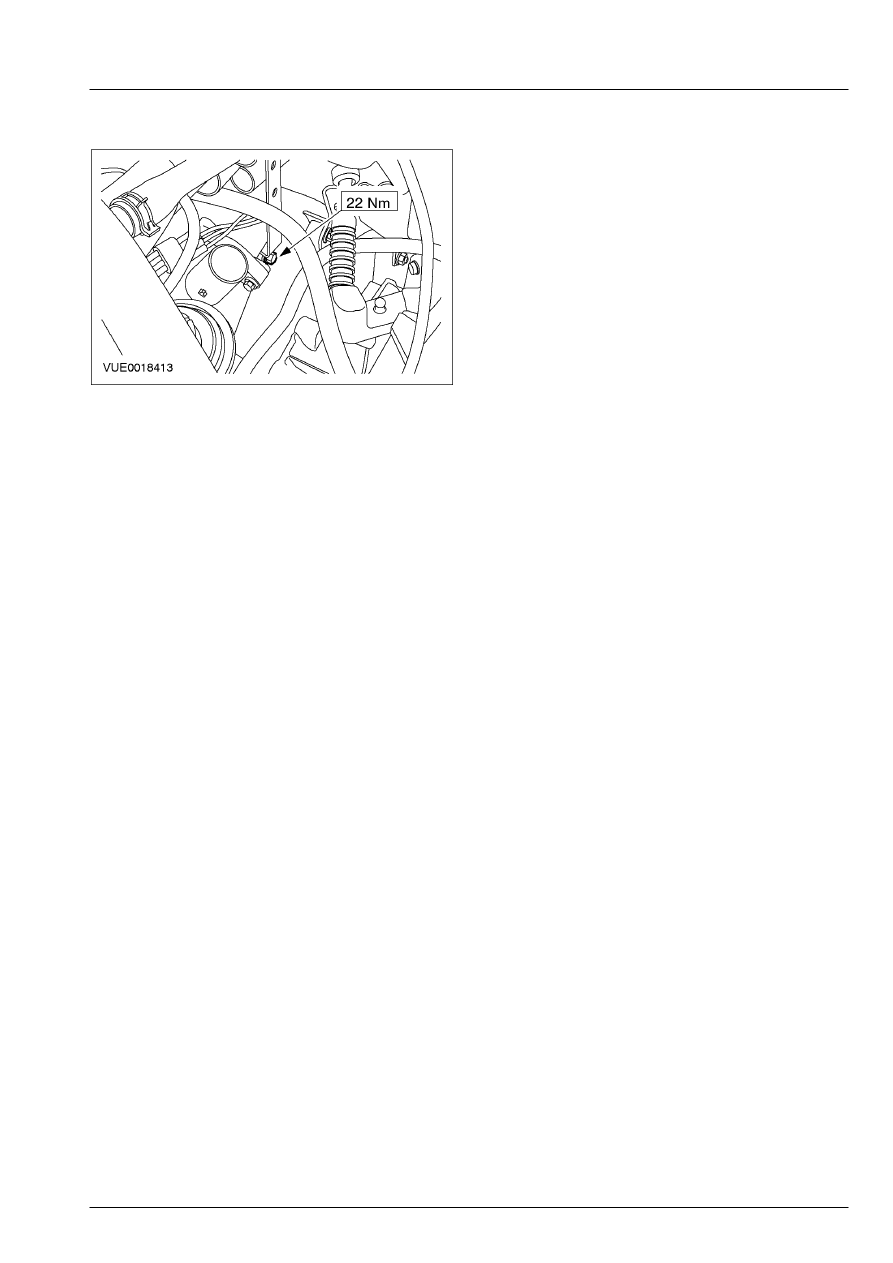

206-07-11

Вакуумный усилитель тормозов 206-07-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



206-09-1

Антиблокировочная система 206-09-1



РАЗДЕЛ 206-09 Антиблокировочная система

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



206-09-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Антиблокировочная система ...........................................................................................................



206-09-3

ДИАГНОСТИКА И ПРОВЕРКИ





Антиблокировочная система ...........................................................................................................



206-09-4

Осмотр и проверка...........................................................................................................................

206-09-4

СНЯТИЕ И УСТАНОВКА





Гидравлический блок управления (HCU)................................................................ (12 580 0)



206-09-5



Датчик скорости переднего колеса .......................................................................... (12 784 0)



206-09-8



Датчик скорости заднего колеса............................................................................... (12 785 0)



206-09-10
