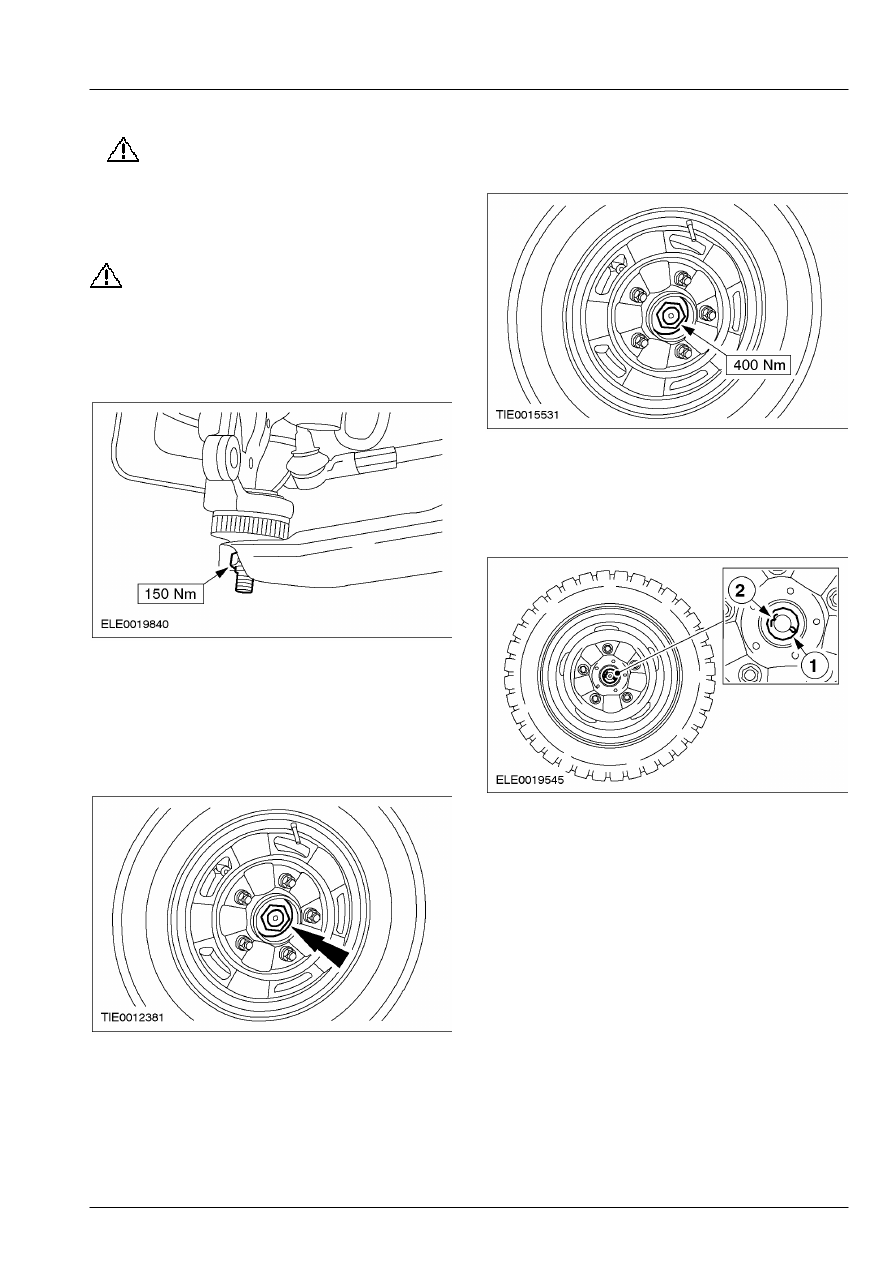

205-04-17

Полуоси переднего ведущего моста 205-04-17



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

4.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  шарового
шарнира нижнего рычага.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том,

что установлен  теплозащитный экран,
предотвращающий  повреждение
шарового шарнира.

    Подсоедините нижний рычаг к

поворотному кулаку.









5.  Установите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 6.  Снимите "старую" гайку крепления

полуоси и отбракуйте ее за дальнейшей
ненадобностью.









7.  Установите новую гайку крепления

полуоси.







8. ПРИМЕЧАНИЕ: Установите новый шплинт.
    Установите стопорное кольцо гайки

крепления полуоси.

        •  Установите шплинт.









9.  Когда автомобиль стоит на  горизонтальной

поверхности, залейте масло  в коробку
передач в блоке с ведущим мостом в  таком
количестве, чтобы уровень масла  находился
чуть ниже нижней кромки  заливного
отверстия.

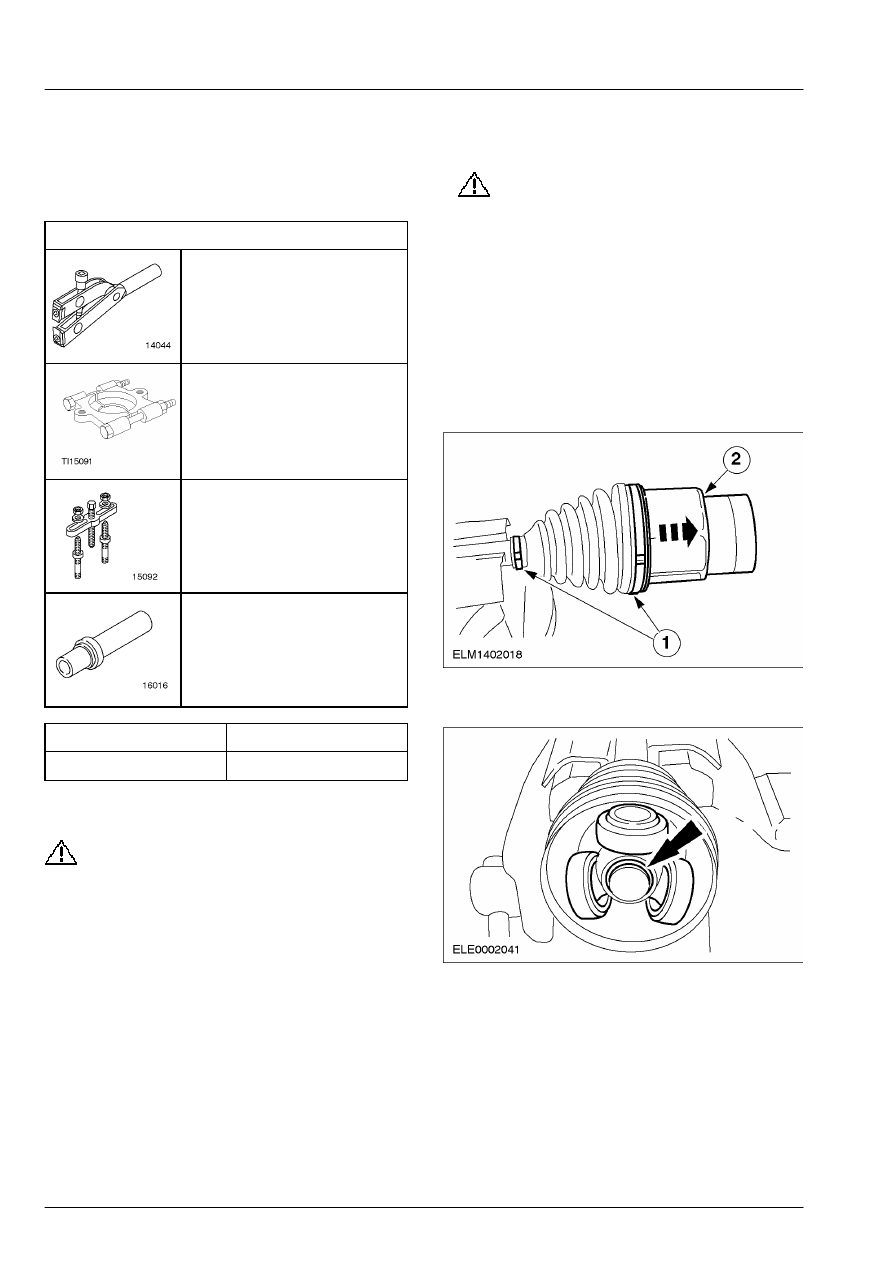

205-04-18

Полуоси переднего ведущего моста 205-04-18



СНЯТИЕ И УСТАНОВКА



Чехол внутреннего шарнира равных угловых скоростей (ШРУС) (14 336 0)



Специальный инструмент





Инструмент для установки
хомута  чехла шарнира
равных угловых скоростей
(ШРУСа)
204-169 (14-044)

Съемник подшипников/
зубчатых  колес
205-310 (15-091)



Съемник подшипников/
зубчатых  колес
205-311 (15-092)



Приспособление для
установки втулки/  масляного
уплотнения выступающей
части  картера
308-046 (16-016)



Наименование



Спецификация



Консистентная смазка XS4C-M1C230-BA



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не следует
отклонять на угол, превышающий 21
градус.  Наружный шарнир не следует
отклонять на угол, превышающий 45
градусов.

 1.  Снимите полуось.

За дополнительной

информацией обратитесь к главе Левая
полуось



/ Правая полуось имеющейся в

этом разделе.



2.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

предохранительные  проставки для
губок тисков.

    Закрепите полуось в тисках и  отсоедините

корпус шарнира равных угловых  скоростей
от полуоси.

       1. Снимите хомуты чехла шарнира равных

угловых скоростей и отбракуйте их за
дальнейшей ненадобностью.

       2. Снимите корпус шарнира равных угловых

скоростей и удалите набивку консистентной
смазки.









3.  Снимите стопорное кольцо  крестовины.







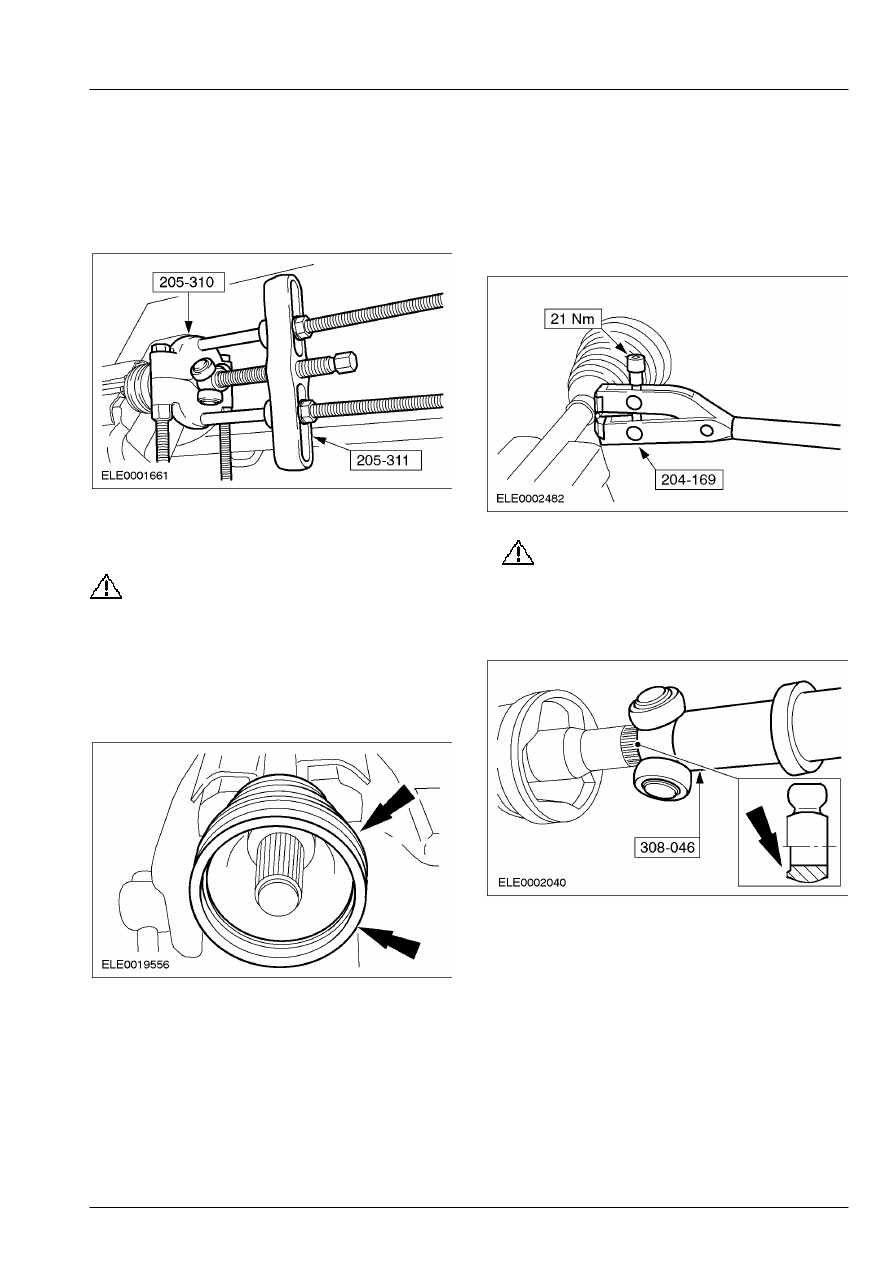

205-04-19

Полуоси переднего ведущего моста 205-04-19



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



4.  Используя специальные инструменты,

снимите крестовину.

        •  Отбракуйте за дальнейшей  ненадобностью

чехол шарнира равных угловых  скоростей и
вставку.







Установка

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не следует
отклонять на угол, превышающий 21
градус.  Наружный шарнир не следует
отклонять на угол, превышающий 45
градусов.

 1.  Установите новый чехол шарнира равных

угловых скоростей и вставку.







2. ПРИМЕЧАНИЕ: Установите новый хомут

чехла шарнира  равных угловых скоростей и
вставку.

    Используя специальный инструмент,

установите хомут чехла внутреннего
шарнира  равных угловых скоростей.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

подшипники шарнира равных  угловых
скоростей.

    Используя специальный инструмент,

установите крестовину.







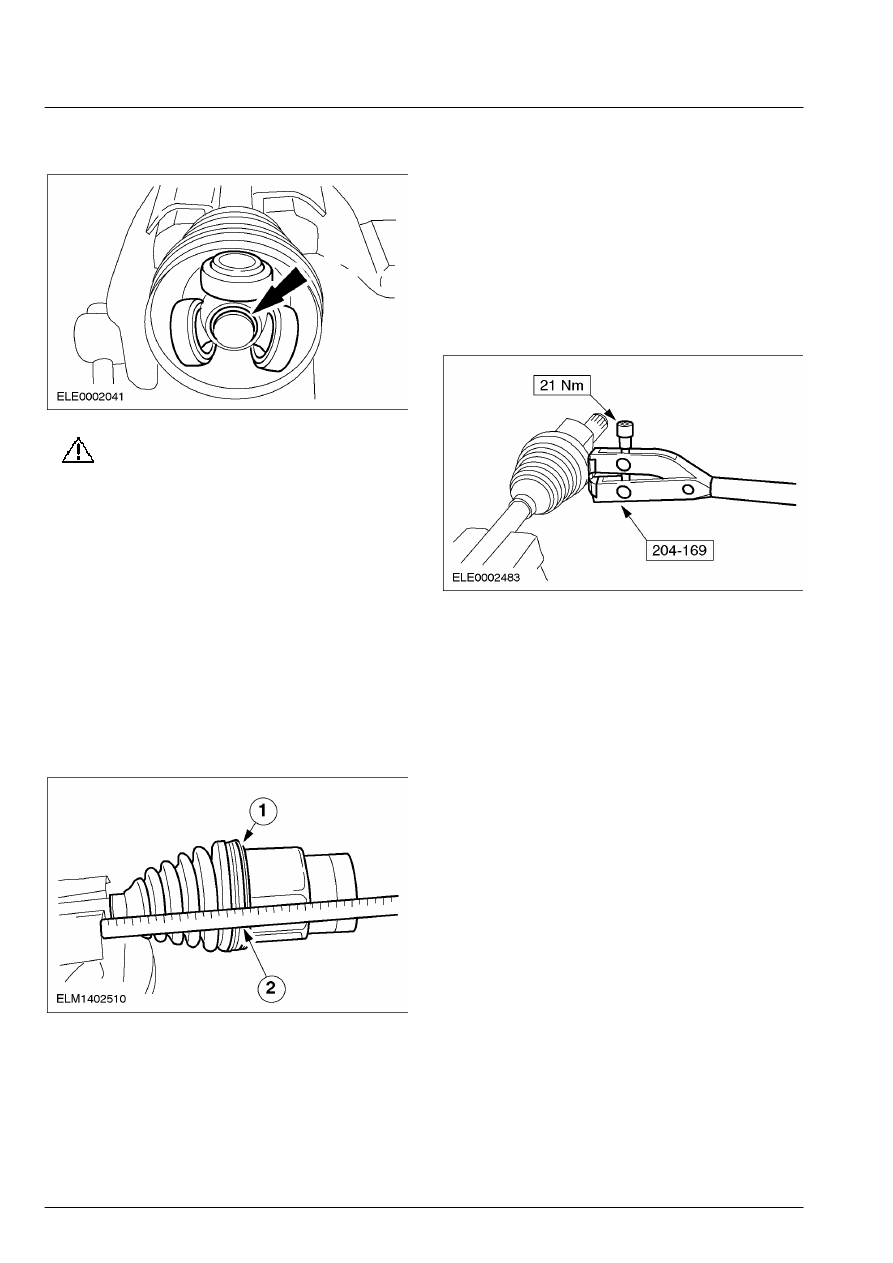

205-04-20

Полуоси переднего ведущего моста 205-04-20



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



4.  Установите стопорное кольцо  крестовины.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Общее

количество консистентной смазки  в
шарнире равных угловых скоростей по
массе  не должно превышать 170
граммов.

    Заполните шарнир равных угловых

скоростей (ШРУС) смазкой; для этого
используется     консистентная смазка  .

 6.  Подсоедините корпус шарнира равных

угловых скоростей к полуоси.

       1. Для того чтобы дать воздуху  возможность

выйти из чехла, подденьте чехол  с
помощью подходящей отвертки.

       2. Установите корпус шарнира равных

угловых скоростей и оттяните его назад на
20  мм.







7. ПРИМЕЧАНИЕ: Установите новый хомут

чехла шарнира  равных угловых скоростей.

ПРИМЕЧАНИЕ: Не перемещайте корпус
шарнира равных  угловых скоростей.
Удостоверьтесь в том, что чехол  шарнира равных
угловых скоростей  установлен в требуемое
положение.
    Используя специальный инструмент,

установите наружный хомут чехла шарнира
равных угловых скоростей.









8.  Установите полуось.

За дополнительной

информацией обратитесь к главе Левая
полуось



/ Правая полуось имеющейся в

этом разделе.
