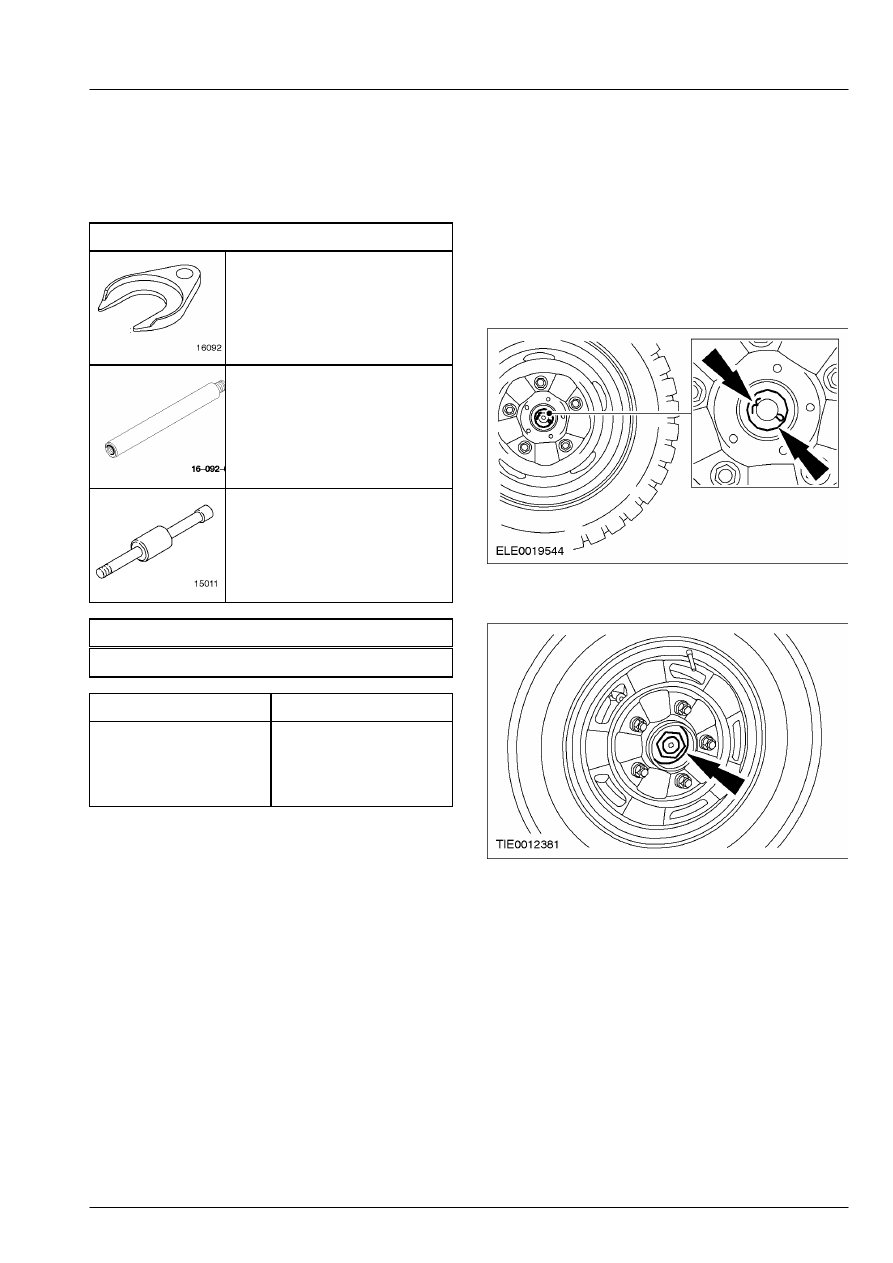

205-04-9

Полуоси переднего ведущего моста 205-04-9



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Левая полуось (14 320 0)



Специальный инструмент



Съемник полуоси
204-226 (16-092)

Переходник для 204-226
204-226-01 (16-092-01)



Молоток с подвижным
ударником
205-047 (15-011)



Общее оборудование





Двухопорный съемник



Наименование



Спецификация



Трансмиссионная
жидкость для
механической коробки
передач

WSD-M2C200-C



Снятие



1.  Снимите стопорное кольцо гайки

крепления полуоси.

        •  Отбракуйте шплинт за его дальнейшей

ненадобностью.









2.  Отпустите гайку крепления полуоси.









3.  Снимите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

205-04-10

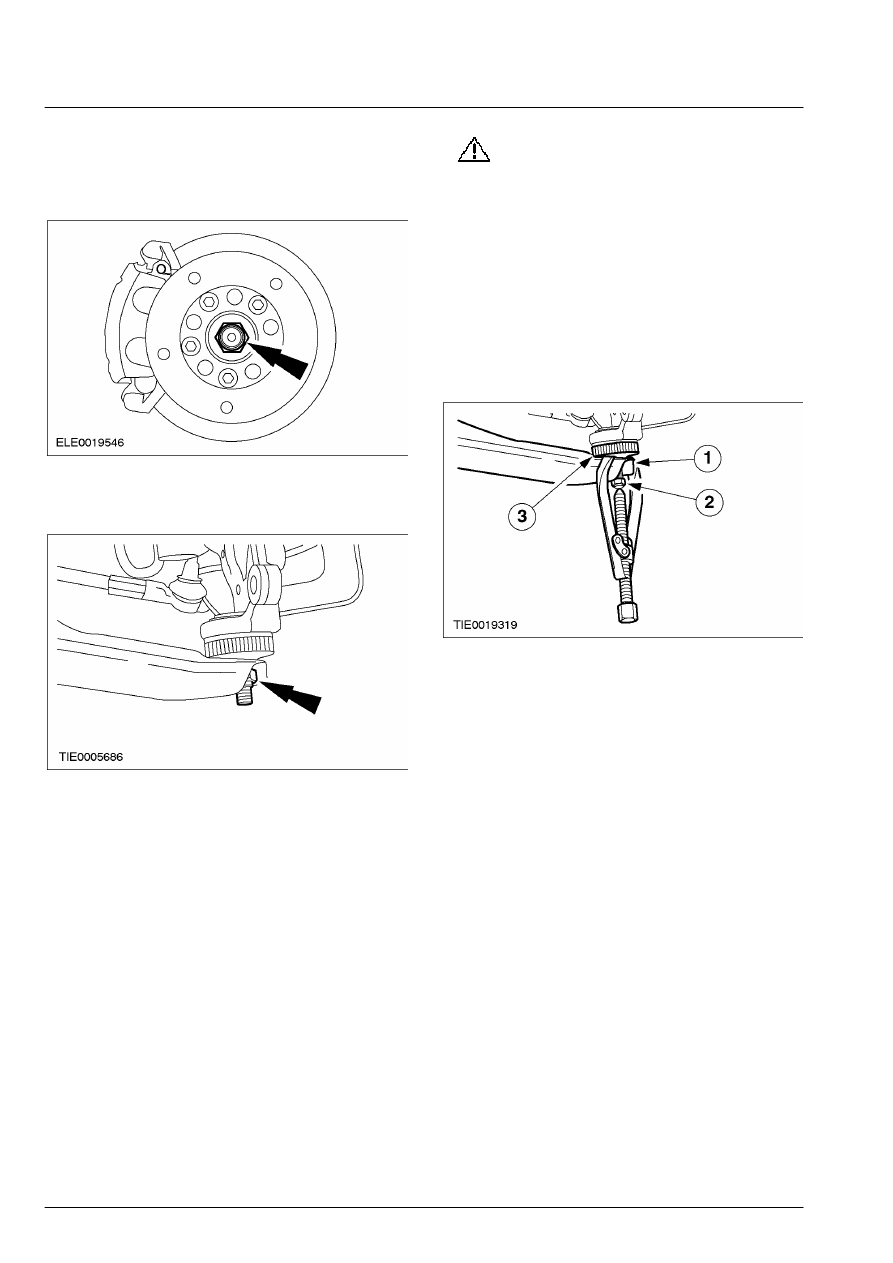

Полуоси переднего ведущего моста 205-04-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

4. ПРИМЕЧАНИЕ: Сохраните "старую" гайку

крепления  полуоси для установки полуоси.

    Снимите гайку крепления полуоси и  шайбу.









5.  Отпустите гайку крепления нижнего

шарового шарнира.







6.

ПРЕДОСТЕРЕЖЕНИЕ: Для

предотвращения повреждения
уплотнения шарового шарнира
закройте его  мягкой тканью.

    Используя соответствующий    двухопорный

съемник,  отсоедините нижний рычаг от
поворотного  кулака.

       1. Для нанесения ударов по нижнему рычагу

используйте молоток с мягким покрытием.

       2. Снимите гайку и отбракуйте ее за

дальнейшей ненадобностью.

       3. Снимите теплозащитный экран.







205-04-11

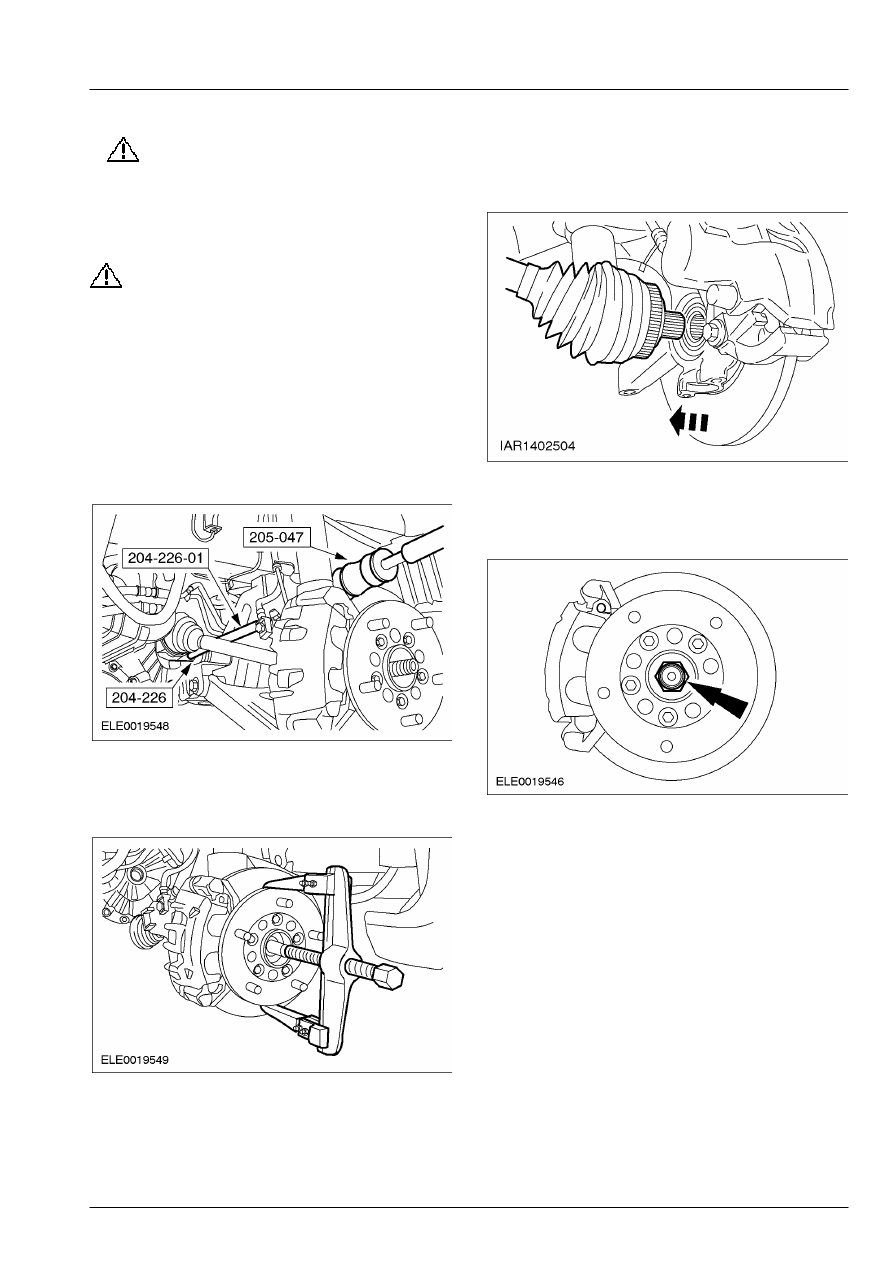

Полуоси переднего ведущего моста 205-04-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

7.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир не следует  отклонять на угол,
превышающий 45  градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРИМЕЧАНИЕ: Заглушите коробку передач в
блоке с  ведущим мостом, чтобы предотвратить
утечку  масла или проникновение внутрь грязи.
    Используя специальные инструменты,

отсоедините полуось от коробки передач в
блоке с ведущим мостом и закрепите ее в
стороне.

        •  Дайте маслу возможность стечь в

подходящую емкость.









8.  Используя соответствующий    двухопорный

съемник,  отсоедините полуось от ступицы
колеса и  снимите полуось.







Установка



1.  Подсоедините полуось к ступице  колеса.









2.  Используя "старую" гайку крепления

полуоси, установите полуось на ступицу
колеса.







205-04-12

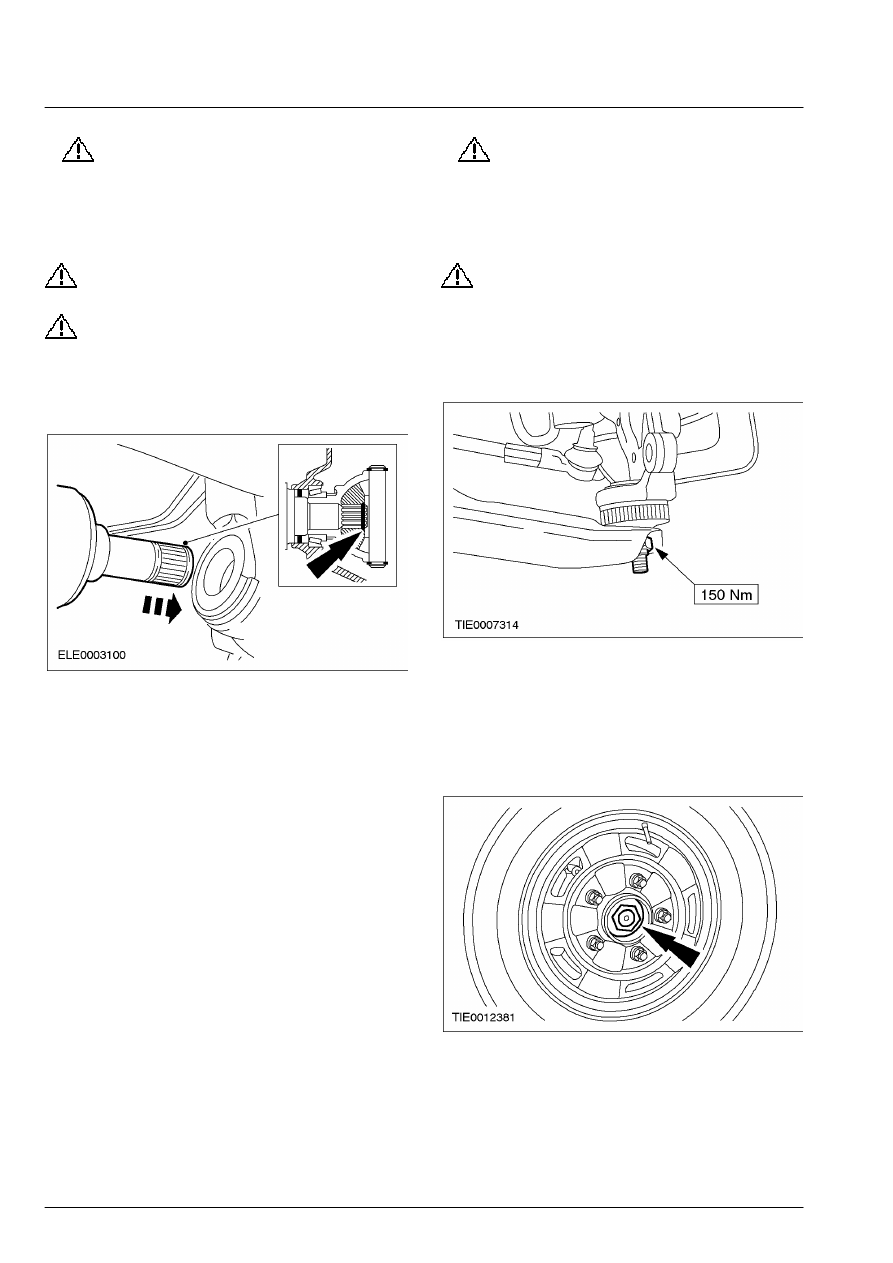

Полуоси переднего ведущего моста 205-04-12



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

3.

ПРЕДОСТЕРЕЖЕНИЕ: Подоприте

полуось.  Внутренний шарнир не
следует  отклонять на угол,
превышающий 21 градус.  Наружный
шарнир не следует  отклонять на угол,
превышающий 45  градусов.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите

масляное уплотнение  полуоси.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в

правильности  установки пружинного
кольца.

    Подсоедините полуось к коробке передач  в

блоке с ведущим мостом.







4.

ПРЕДУПРЕЖДЕНИЕ: Установите

новую гайку крепления  шарового
шарнира нижнего рычага.
Неследование этому указанию может
привести к травматическим
последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том,

что установлен  теплозащитный экран,
предотвращающий  повреждение
шарового шарнира.

    Подсоедините нижний рычаг к

поворотному кулаку.









5.  Установите колесо в сборе с шиной.    За

дополнительной информацией обратитесь к
Разделу 204-04.

 6.  Снимите "старую" гайку крепления

полуоси и отбракуйте ее за дальнейшей
ненадобностью.
