Ford Transit (2001 год). Руководство - часть 304

205-04-21

Полуоси переднего ведущего моста 205-04-21



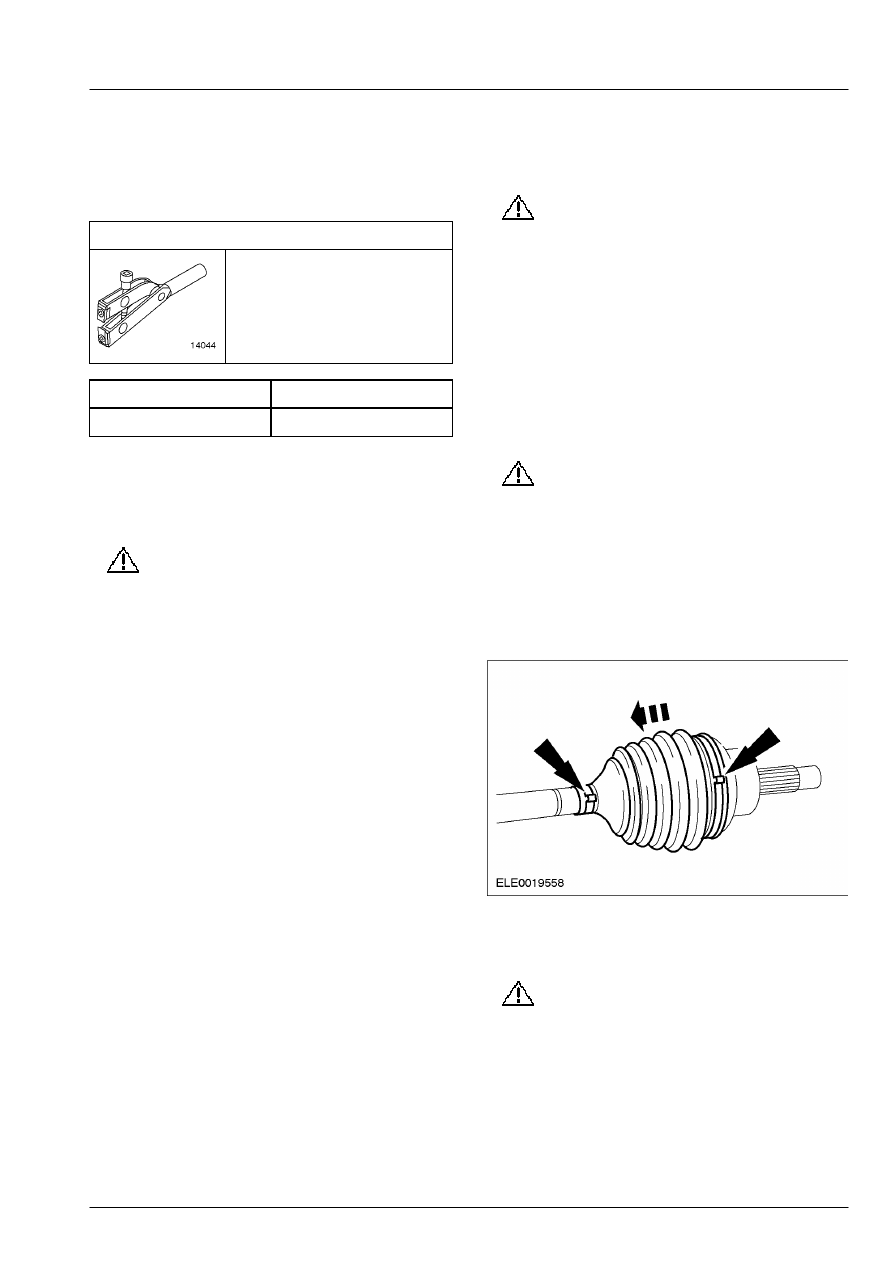

СНЯТИЕ И УСТАНОВКА



Чехол наружного шарнира равных угловых скоростей (ШРУС) (14 338 0)



Специальный инструмент





Инструмент для установки
хомута  чехла шарнира
равных угловых скоростей
(ШРУСа)
204-169 (14-044)



Наименование



Спецификация



Консистентная смазка XS4C-M1C230-AA



Снятие

Автомобили с антиблокировочной  системой
тормозов

1.

ПРЕДОСТЕРЕЖЕНИЕ: Не разбирайте

полуось.  Если чехол наружного
шарнира  равных угловых скоростей
поврежден,  установите новую полуось.

    Установите новую полуось.

За

дополнительной информацией обратитесь к
главе Левая полуось



/ Правая полуось

имеющейся в этом разделе.



Все автомобили

2.

ПРЕДОСТЕРЕЖЕНИЕ: Наружный

шарнир равных угловых  скоростей
(ШРУС) устанавливается по  прессовой
посадке.  Не разбирайте.  Неследование
этому указанию  может привести к
повреждению наружного  шарнира
равных угловых скоростей.

    Снимите чехол внутреннего шарнира

равных угловых скоростей.

За

дополнительной информацией обратитесь к
главе Чехол внутреннего шарнира равных
угловых скоростей имеющейся в этом
разделе.



3.

ПРЕДОСТЕРЕЖЕНИЕ: Используйте

предохранительные  проставки для
губок тисков.

    Закрепите полуось в тисках и снимите

чехол наружного шарнира равных угловых
скоростей.

        •  Отбракуйте чехол и хомуты чехла  шарнира

равных угловых скоростей за их
дальнейшей ненадобностью.







Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Общее

количество консистентной смазки  в
шарнире равных угловых скоростей по
массе  не должно превышать 120
граммов.

    Заполните шарнир равных угловых

скоростей (ШРУС) смазкой; для этого
используется     консистентная смазка  .

205-04-22

Полуоси переднего ведущего моста 205-04-22



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

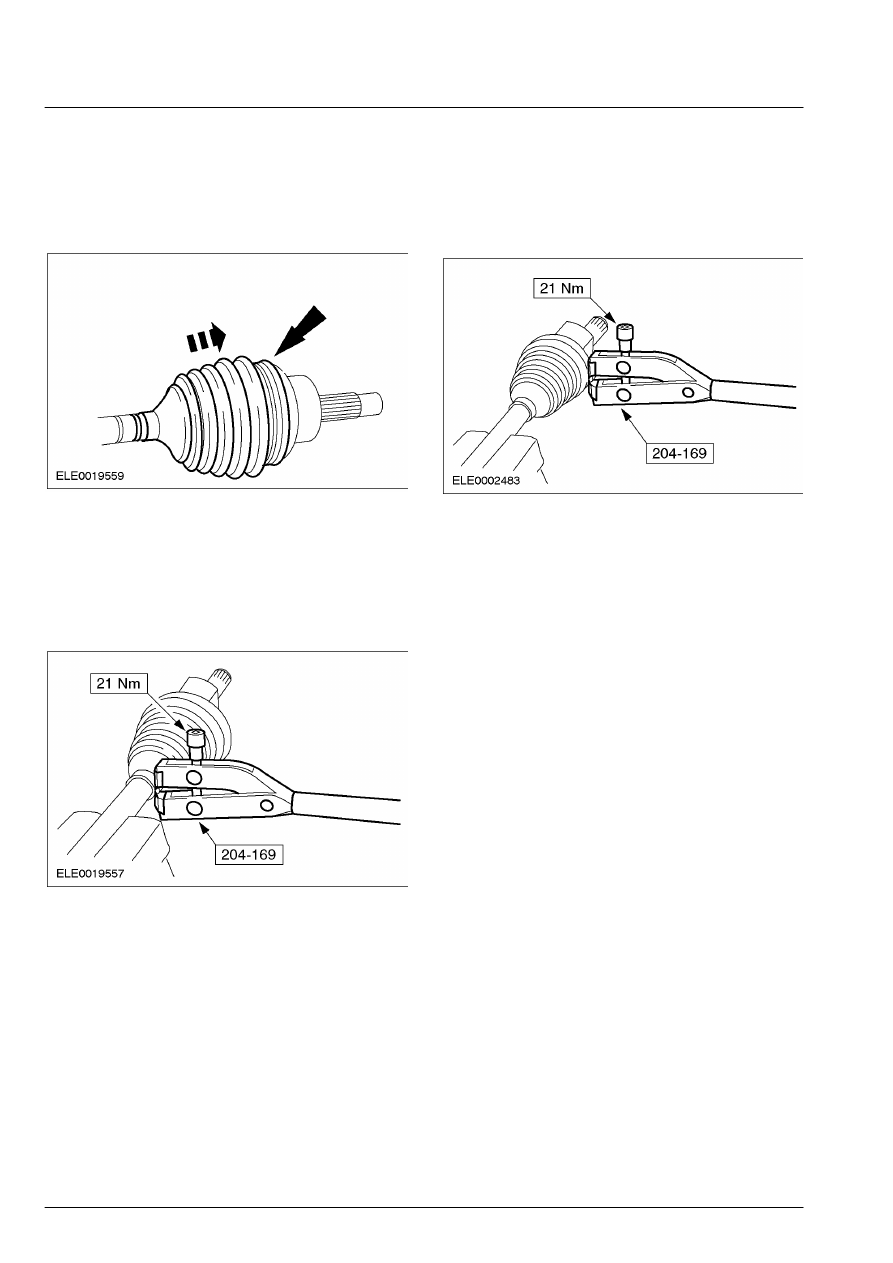

 2.  Установите новый чехол наружного

шарнира равных угловых скоростей.

        •  Для того чтобы дать воздуху  возможность

выйти из чехла, подденьте чехол  с
помощью подходящей отвертки.







3. ПРИМЕЧАНИЕ: Установите новый чехол

наружного  шарнира равных угловых
скоростей.

    Используя специальный инструмент,

установите внутренний хомут чехла
шарнира  равных угловых скоростей.







4. ПРИМЕЧАНИЕ: Установите новый хомут

чехла шарнира  равных угловых скоростей.

    Используя специальный инструмент,

установите наружный хомут чехла шарнир
равных угловых скоростей.









5.  Установите чехол внутреннего шарнира

равных угловых скоростей.

За

дополнительной информацией обратитесь к
главе Чехол внутреннего шарнира равных
угловых скоростей имеющейся в этом
разделе.
