205-02A-36

Задний ведущий мост/ дифференциал 205-02A-36



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

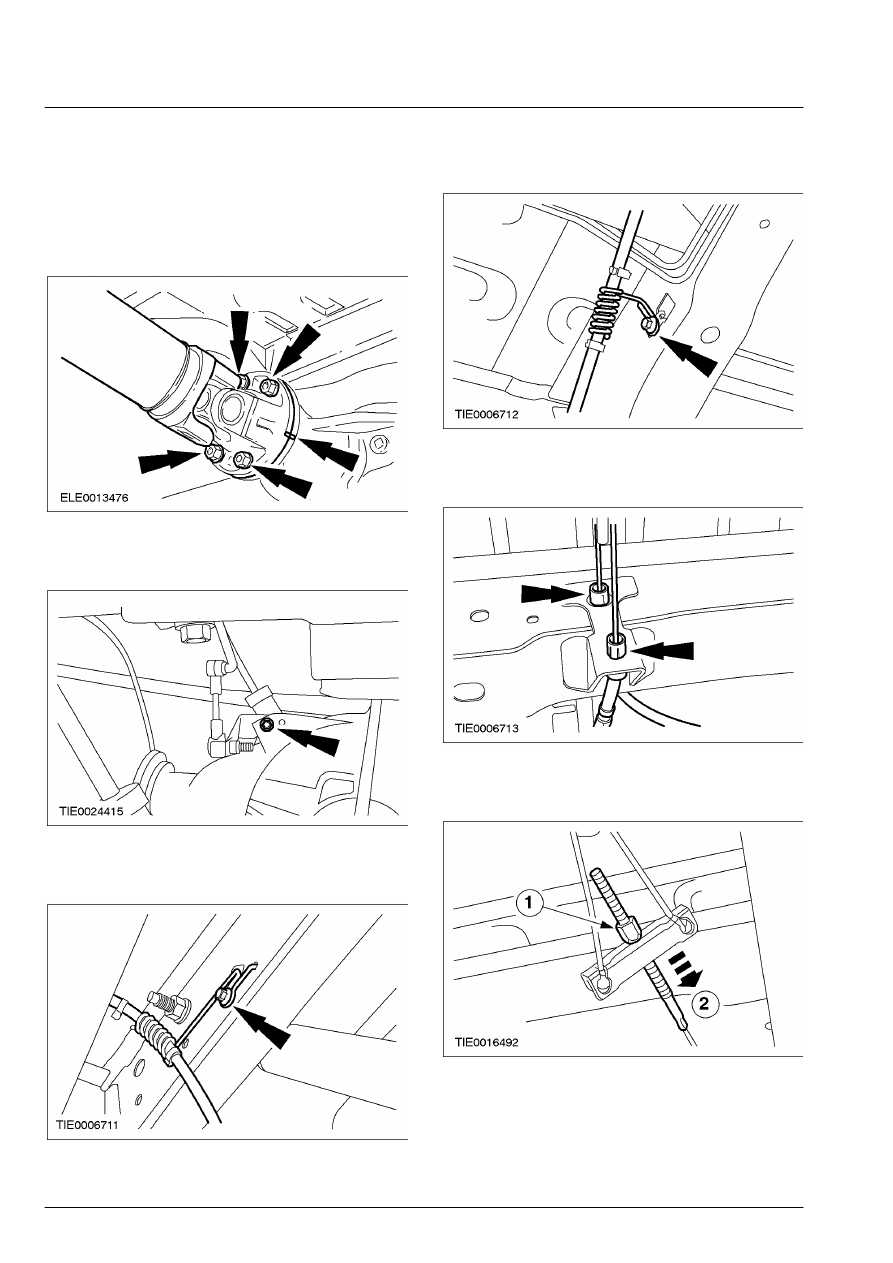

14. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца ведущей
шестерни.

    Отсоедините карданный вал от фланца

ведущей шестерни и сместите его в
сторону.









15.  Отсоедините кронштейн датчика высоты

подвески от картера моста.









16.  Отсоедините правый задний трос

стояночного тормоза от шасси.









17.  Отсоедините левый задний трос

стояночного тормоза от шасси.









18.  Отсоедините задние тросы стояночного

тормоза от опорного кронштейна.









19.  Отсоедините промежуточный трос

стояночного тормоза от уравнителя.







205-02A-37

Задний ведущий мост/ дифференциал 205-02A-37



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



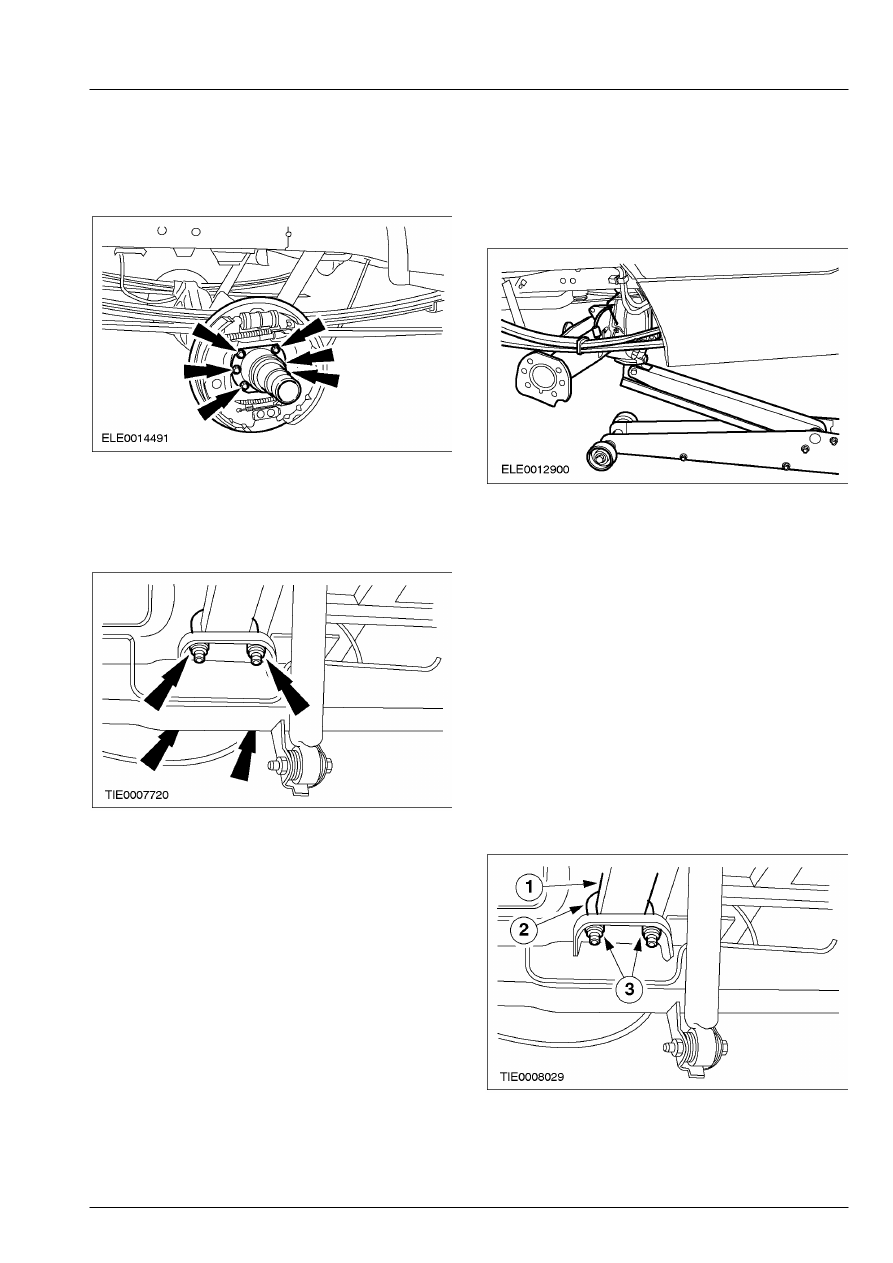

20.  Отсоедините щиты тормоза в сборе от

картера моста.

        •  Снимите защитную крышку.









21.  Снимите U-образные болты продольного

рычага.

        •  Отбракуйте гайки за их дальнейшей

ненадобностью.









22.  Снимите мост в сборе.

Установка



1.  Используя соответствующий    подкатной

домкрат подведите задний мост в сборе под
автомобиль.







2. ПРИМЕЧАНИЕ: Окончательное затягивание

элементов  задней подвески следует проводить,
когда  автомобиль полностью опирается на
свои  колеса.

ПРИМЕЧАНИЕ: Установите новые U-образные
болты  продольного рычага.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью U-образные болты продольного
рычага.
    Установите U-образные болты  продольного

рычага.

       1. Подведите продольный рычаг к заднему

мосту.

       2. Установите направляющие пластины и  U-

образные болты.

       3. Установите гайки.







205-02A-38

Задний ведущий мост/ дифференциал 205-02A-38



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



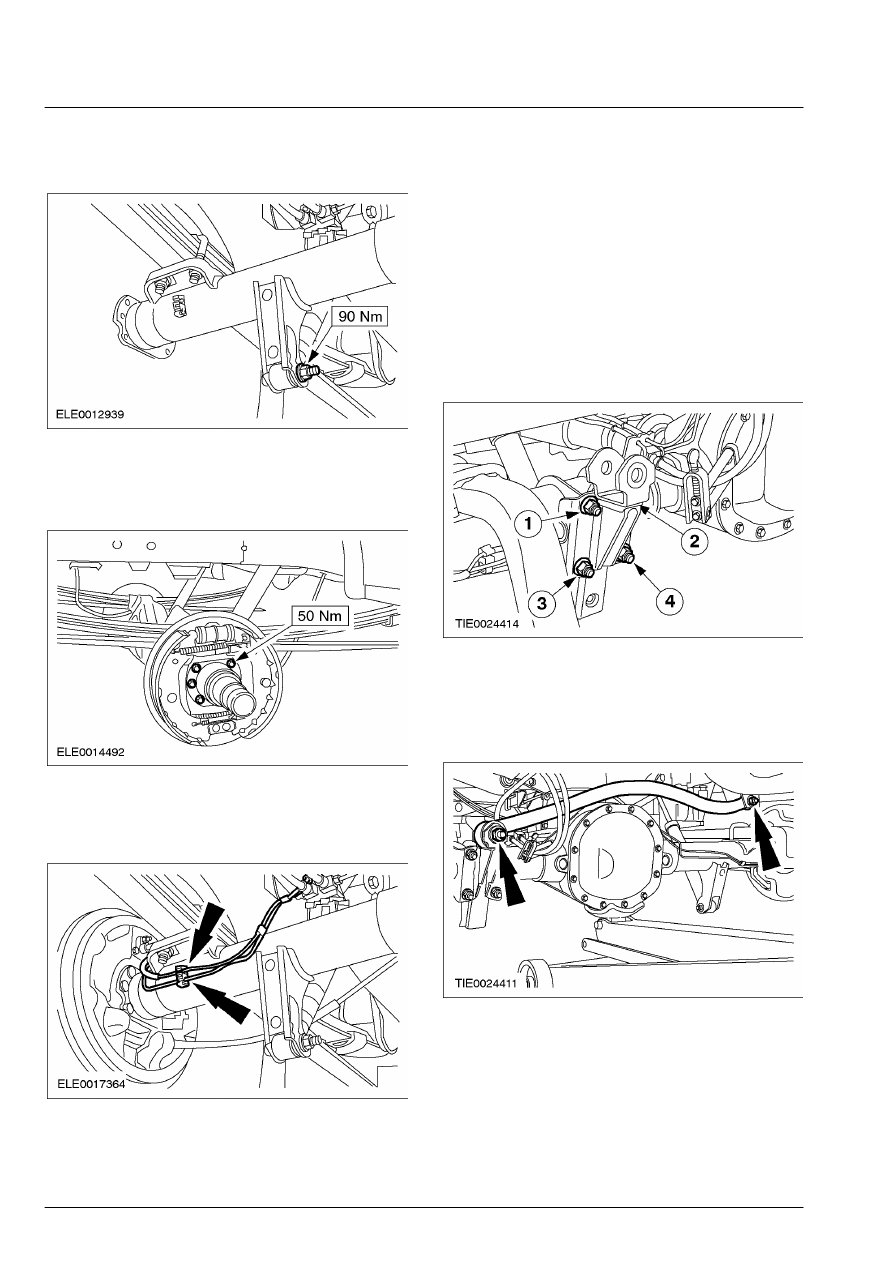

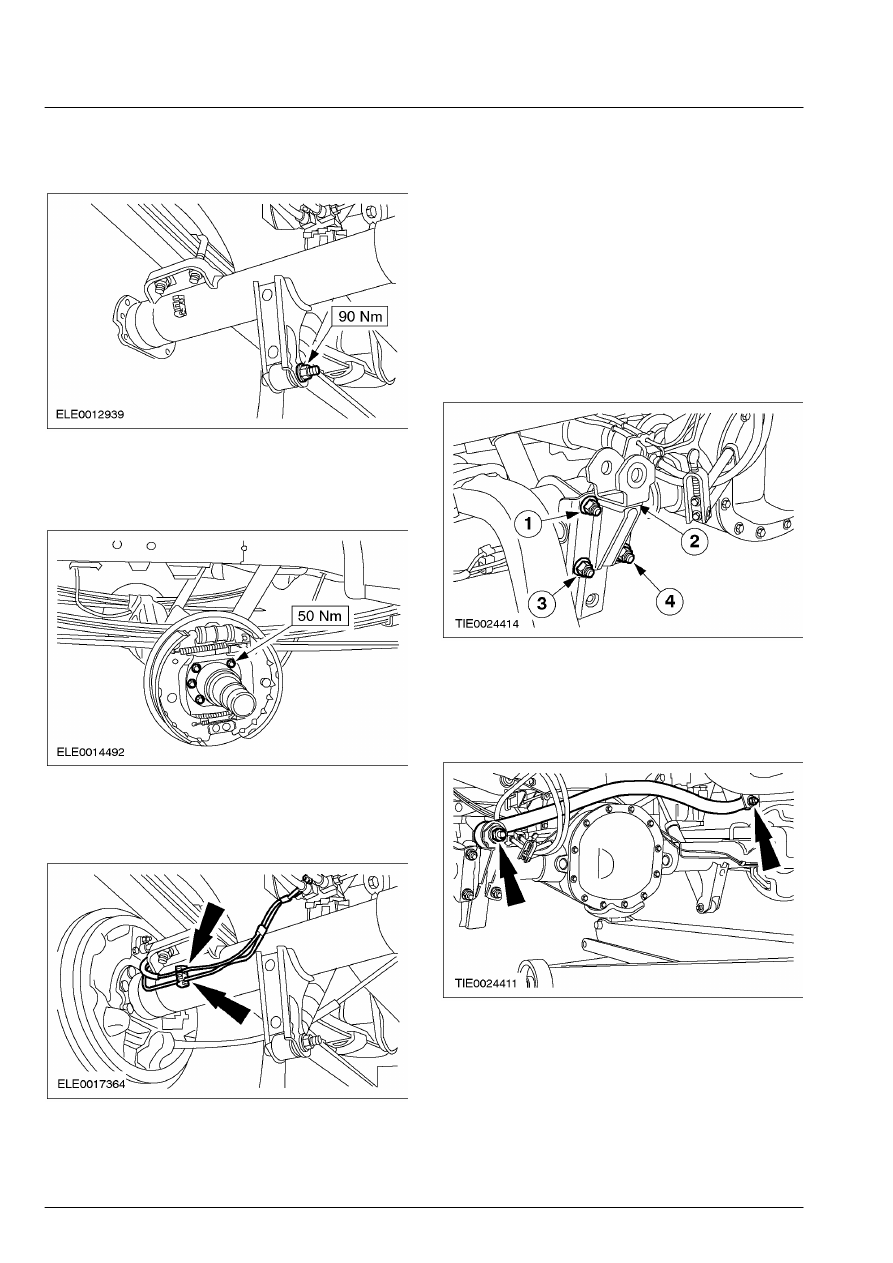

3.  Подсоедините амортизаторы к картеру

моста.









4.  Подсоедините щиты тормоза к картеру

моста.

        •  Установите защитную крышку.









5.  Подсоедините тормозные трубопроводы и

жгут электропроводки датчиков скорости
колес к картеру моста.









6.  Установите кронштейн диагональной  тяги.

        •  Затяните U-образные болты кронштейна

диагональной тяги, работая в показанной
последовательности в четыре стадии.

        •  Стадия 1: Затяните гайки с 1 по 4 усилием

20 Нм.

        •  Стадия 2: Затяните гайки с 1 по 4 усилием

40 Нм.

        •  Стадия 3: Затяните гайки с 1 по 4 усилием

60 Нм.

        •  Стадия 4: Затяните гайки с 1 по 4 усилием

80 Нм.







7. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  полностью гайки крепления
диагональной  тяги.

    Установите диагональную тягу.







205-02A-39

Задний ведущий мост/ дифференциал 205-02A-39



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



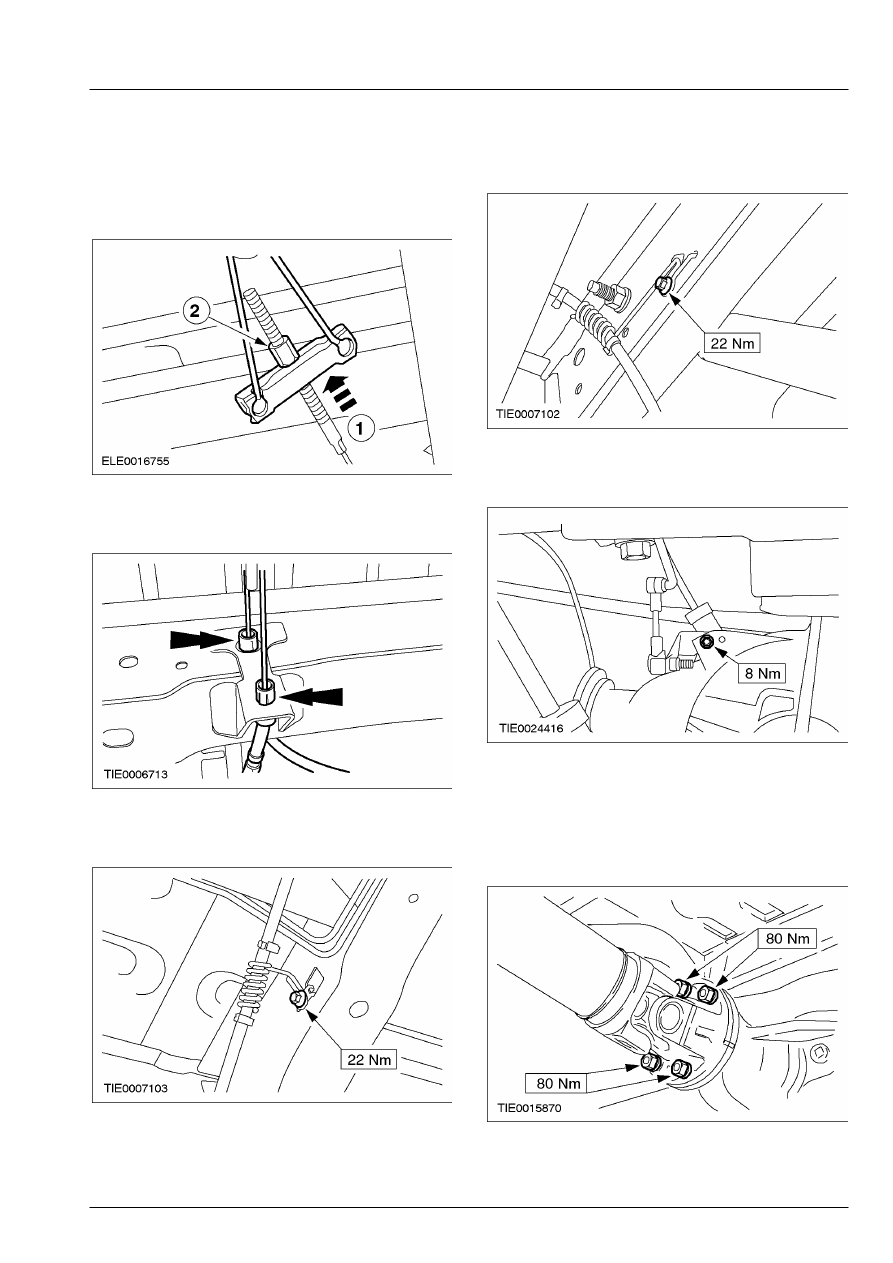

8.  Подсоедините промежуточный трос

стояночного тормоза к уравнителю.

       1. Подсоедините трос.
       2. Установите регулировочную гайку.









9.  Подсоедините задние тросы стояночного

тормоза к опорному кронштейну.









10.  Подсоедините левый задний трос

стояночного тормоза к шасси.









11.  Подсоедините правый задний трос

стояночного тормоза к шасси.









12.  Подсоедините кронштейн датчика высоты

подвески к картеру моста.







13. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
ведущей шестерни.

    Подсоедините карданный вал к фланцу

ведущей шестерни.
