Ford Transit (2001 год). Руководство - часть 290

205-02A-32

Задний ведущий мост/ дифференциал 205-02A-32



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

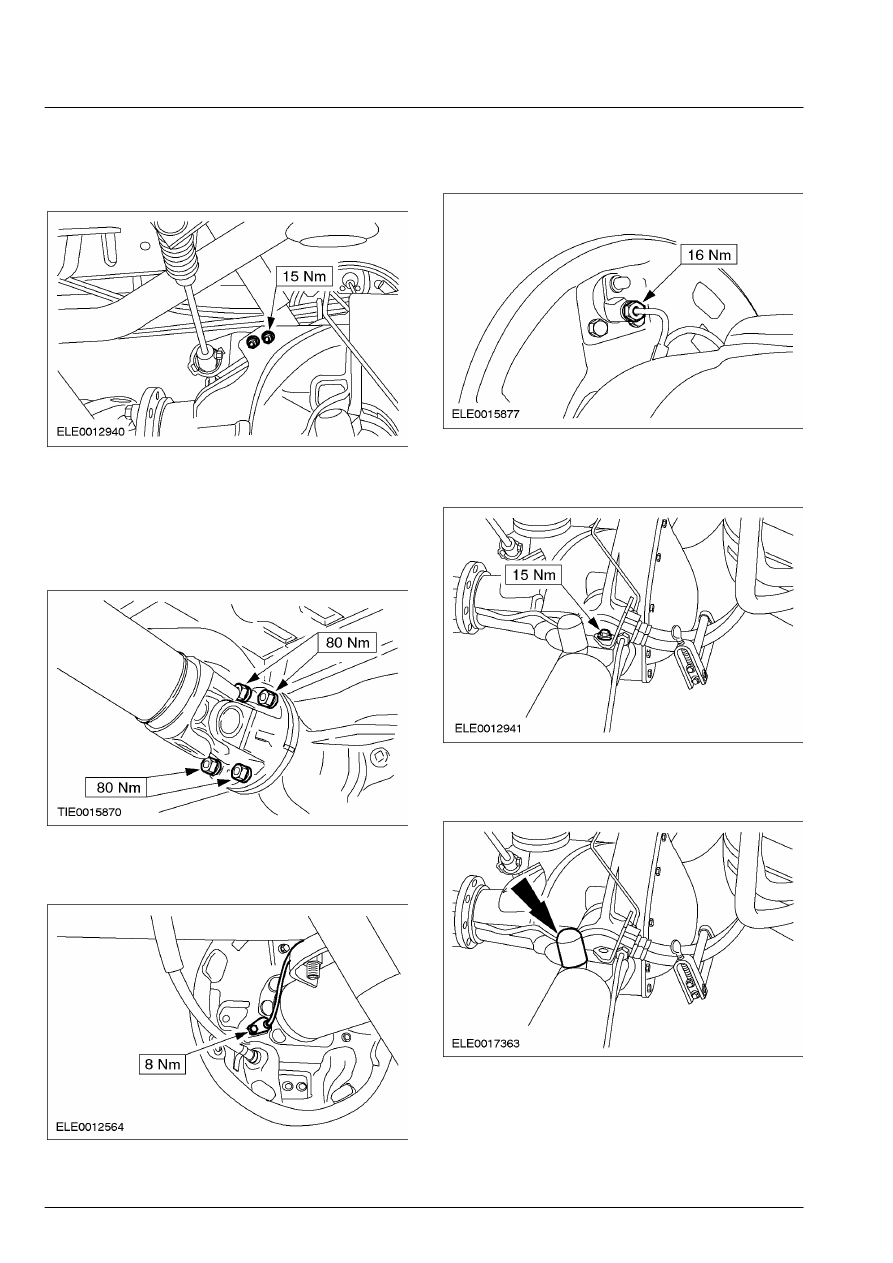

9.  Подсоедините клапан распределения

нагрузки (регулятор давления в задних
тормозах) к картеру моста.







10. ПРИМЕЧАНИЕ: Совместите отметку на

фланце  карданного вала с отметкой на фланце
ведущей шестерни.

    Подсоедините карданный вал к фланцу

ведущей шестерни.









11.  Подсоедините датчики скорости задних

колес к щитам тормоза.









12.  Подсоедините тормозные трубопроводы к

колесным тормозным цилиндрам.









13.  Подсоедините кронштейн крепления

тормозного шланга к картеру моста.









14.  Установите вентиляционный клапан

картера моста.







205-02A-33

Задний ведущий мост/ дифференциал 205-02A-33



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

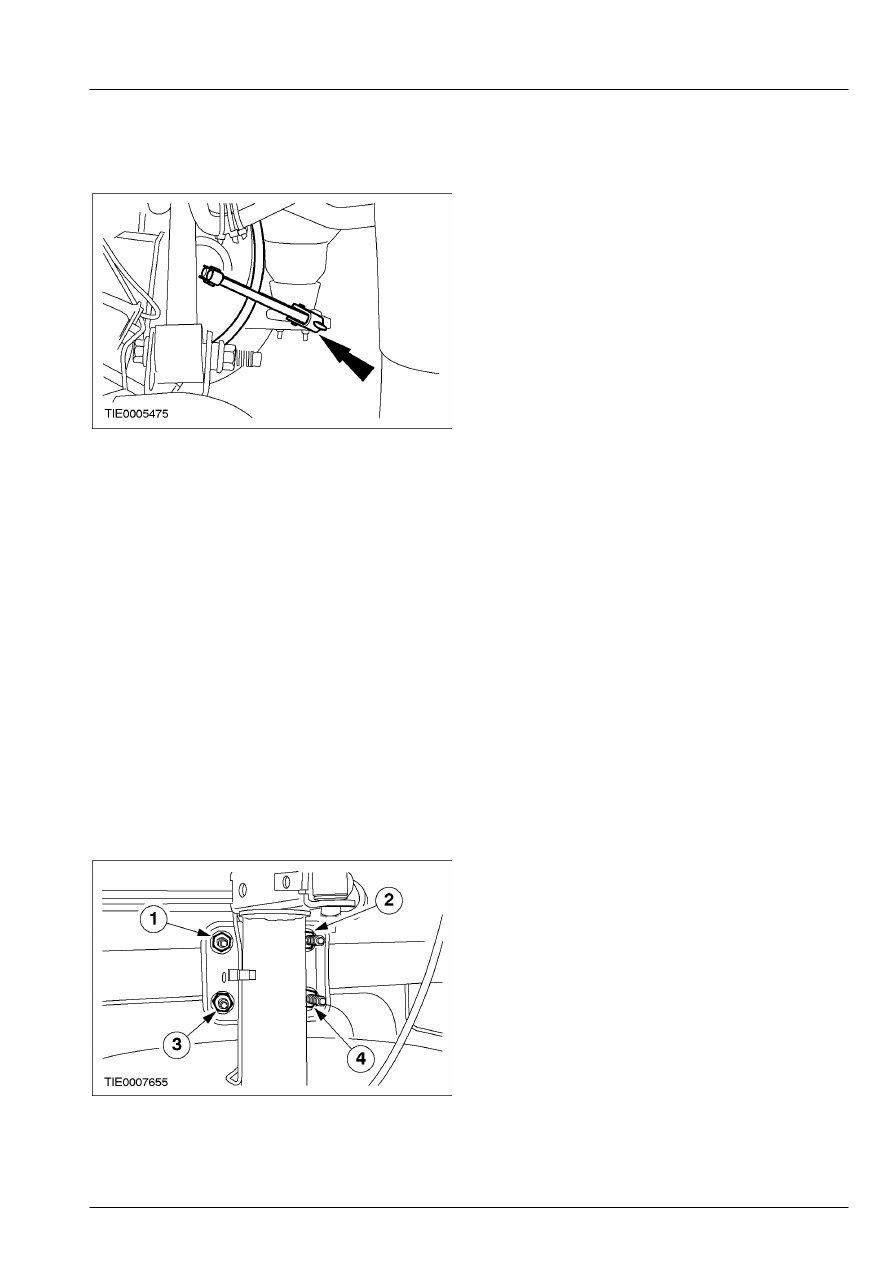

15.  Снимите     зажимное приспособление для

тормозного шланга с тормозного шланга.









16.  Установите полуоси.    За дополнительной

информацией обратитесь к Разделу 205-
02A / 205-02B.

 17.  Затяните гайки, работая в показанной

последовательности в семь стадий.

        •  Стадия 1: Затяните гайки с 1 по 4 усилием

25 Нм.

        •  Стадия 2: Затяните гайки с 1 по 4 усилием

50 Нм.

        •  Стадия 3: Затяните гайки с 1 по 4 усилием

75 Нм.

        •  Стадия 4: Затяните гайки с 1 по 4 усилием

100 Нм.

        •  Стадия 5: Затяните гайки с 1 по 4 усилием

125 Нм.

        •  Стадия 6: Затяните гайки с 1 по 4 усилием

150 Нм.

        •  Стадия 7: Затяните гайки с 1 по 4 усилием

175 Нм.









18.  Удалите воздух из системы тормозов.    За

дополнительной информацией обратитесь
к Разделу 206-00.

205-02A-34

Задний ведущий мост/ дифференциал 205-02A-34



СНЯТИЕ И УСТАНОВКА



Мост в сборе — В комплектацию автомобиля входит: динамическая

подвеска/сдвоенные задние колеса (15 214 0)



Общее оборудование





Зажимное приспособление для  тормозного
шланга

Подкатной домкрат



Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании

тормозной жидкости на  лакокрасочное
покрытие пораженный участок  требуется
незамедлительно промыть  холодной
водой.

 1.  Снимите пневматические пружины.    За

дополнительной информацией обратитесь к
Разделу 204-05.

 2.  Используя соответствующий    подкатной

домкрат,  подоприте мост в сборе.

 3.  Снимите ступицу колеса.    За

дополнительной информацией обратитесь к
Разделу 205-02A / 205-02B.

 4.  Используя соответствующее     зажимное

приспособление для тормозного шланга ,
пережмите тормозной шланг.







5. ПРИМЕЧАНИЕ: Для облегчения последующей

установки  отметьте положение гаек и болтов
крепления  диагональной тяги.

    Снимите диагональную тягу.









6.  Снимите кронштейн диагональной  тяги.









7.  Отсоедините кронштейн крепления

тормозного шланга от картера моста.







205-02A-35

Задний ведущий мост/ дифференциал 205-02A-35



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

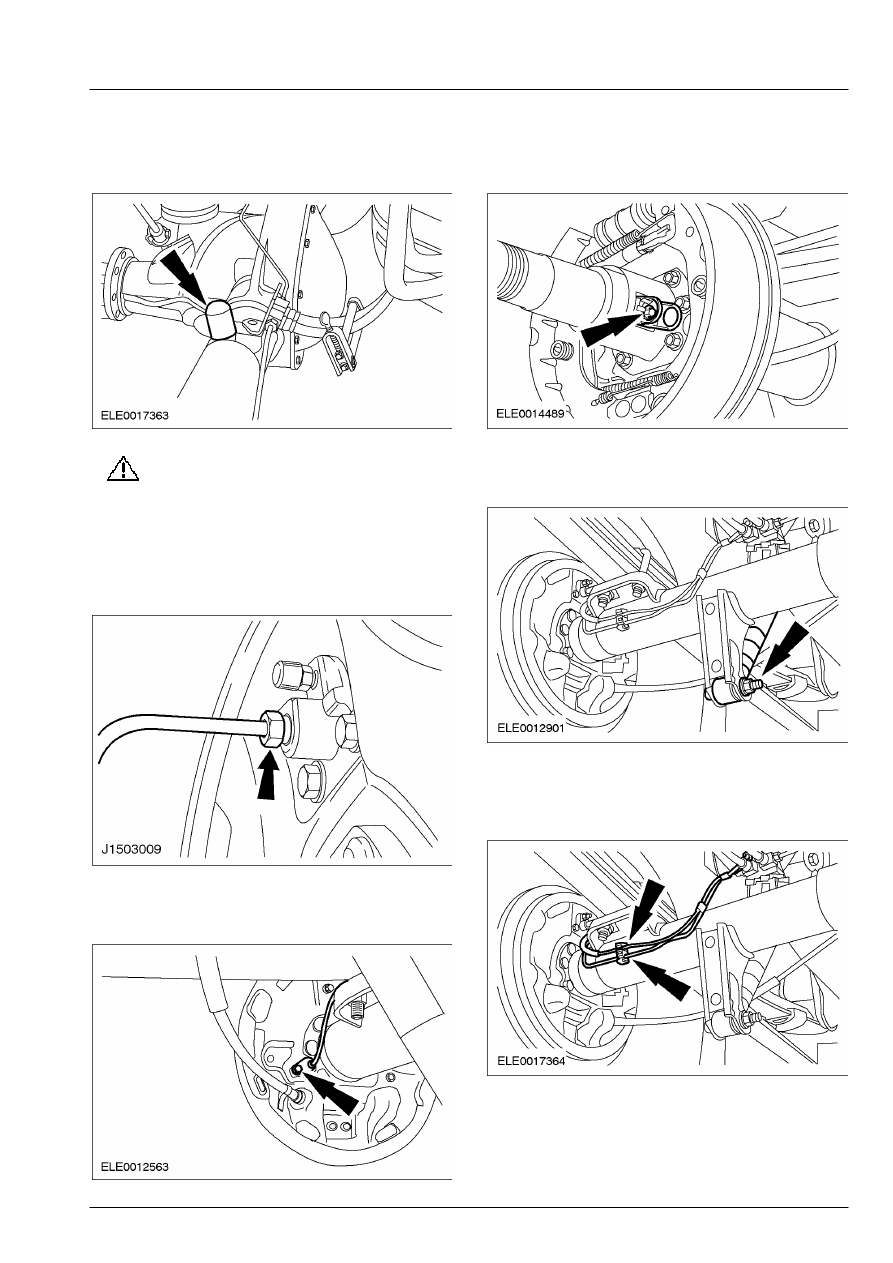

8.  Снимите вентиляционный клапан картера

моста.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

тормозные трубопроводы,  чтобы
предотвратить утечку тормозной
жидкости и проникновение в шланг
грязи.

    Отсоедините тормозные трубопроводы от

колесных тормозных цилиндров.









10.  Отсоедините датчики скорости задних

колес от щитов тормоза.









11.  Снимите кронштейны крепления датчиков

скорости задних колес с картера моста.









12.  Отсоедините амортизаторы от картера

моста.









13.  Высвободите тормозные трубопроводы и

жгут электропроводки датчиков скорости
колес из зажимов на картере моста.
