Ford Transit (2001 год). Руководство - часть 289

205-02A-28

Задний ведущий мост/ дифференциал 205-02A-28



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

5.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

тормозные трубопроводы,  чтобы
предотвратить утечку тормозной
жидкости и проникновение в шланг
грязи.

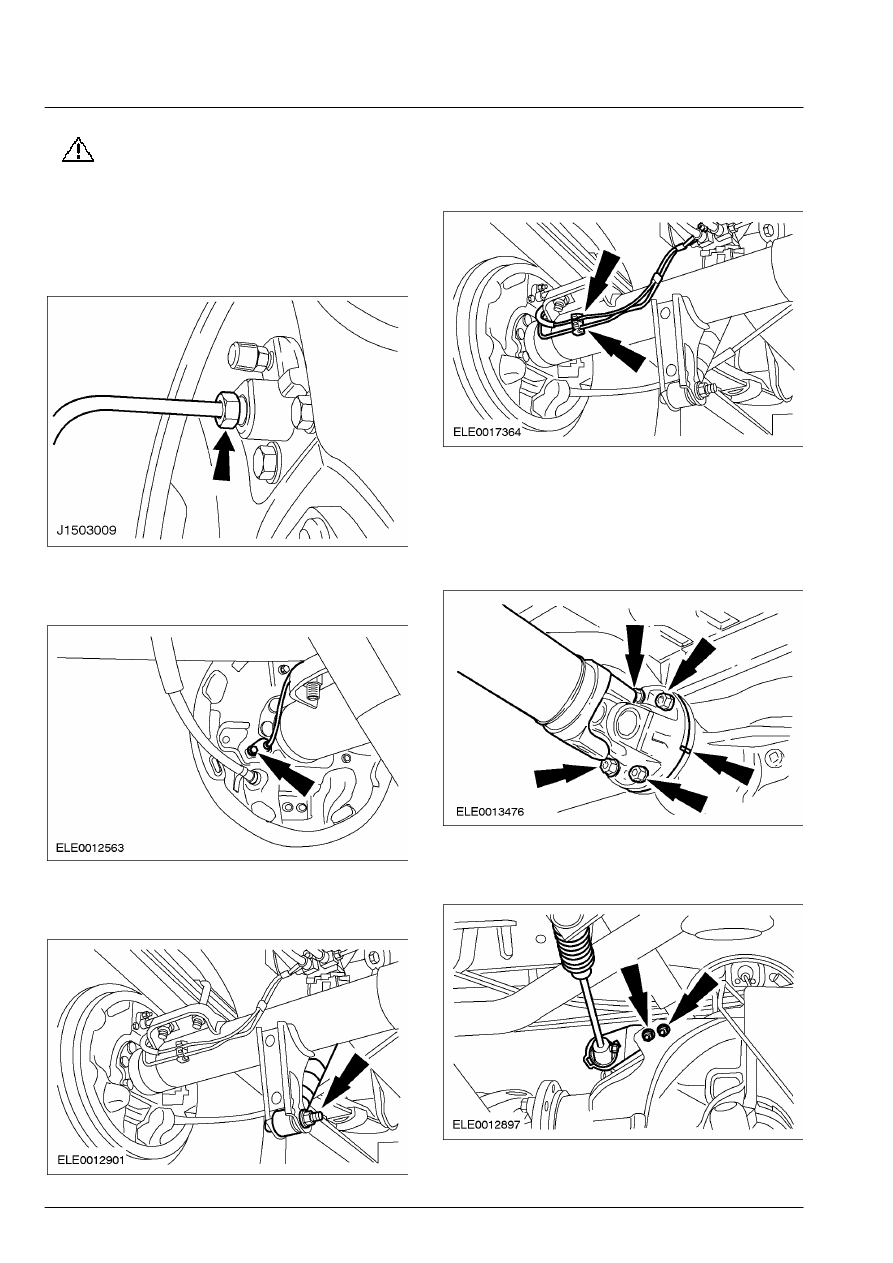

    Отсоедините тормозные трубопроводы от

колесных тормозных цилиндров.









6.  Отсоедините датчики скорости задних

колес от щитов тормоза.









7.  Отсоедините амортизаторы от картера

моста.









8.  Высвободите тормозные трубопроводы и

жгуты электропроводки датчиков скорости
колес из зажимов на картере моста.







9. ПРИМЕЧАНИЕ: Отметьте положение фланца

карданного  вала относительно фланца ведущей
шестерни.

    Отсоедините карданный вал от фланца

ведущей шестерни и сместите его в  сторону.









10.  Отсоедините клапан распределения

нагрузки от картера моста.







205-02A-29

Задний ведущий мост/ дифференциал 205-02A-29



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

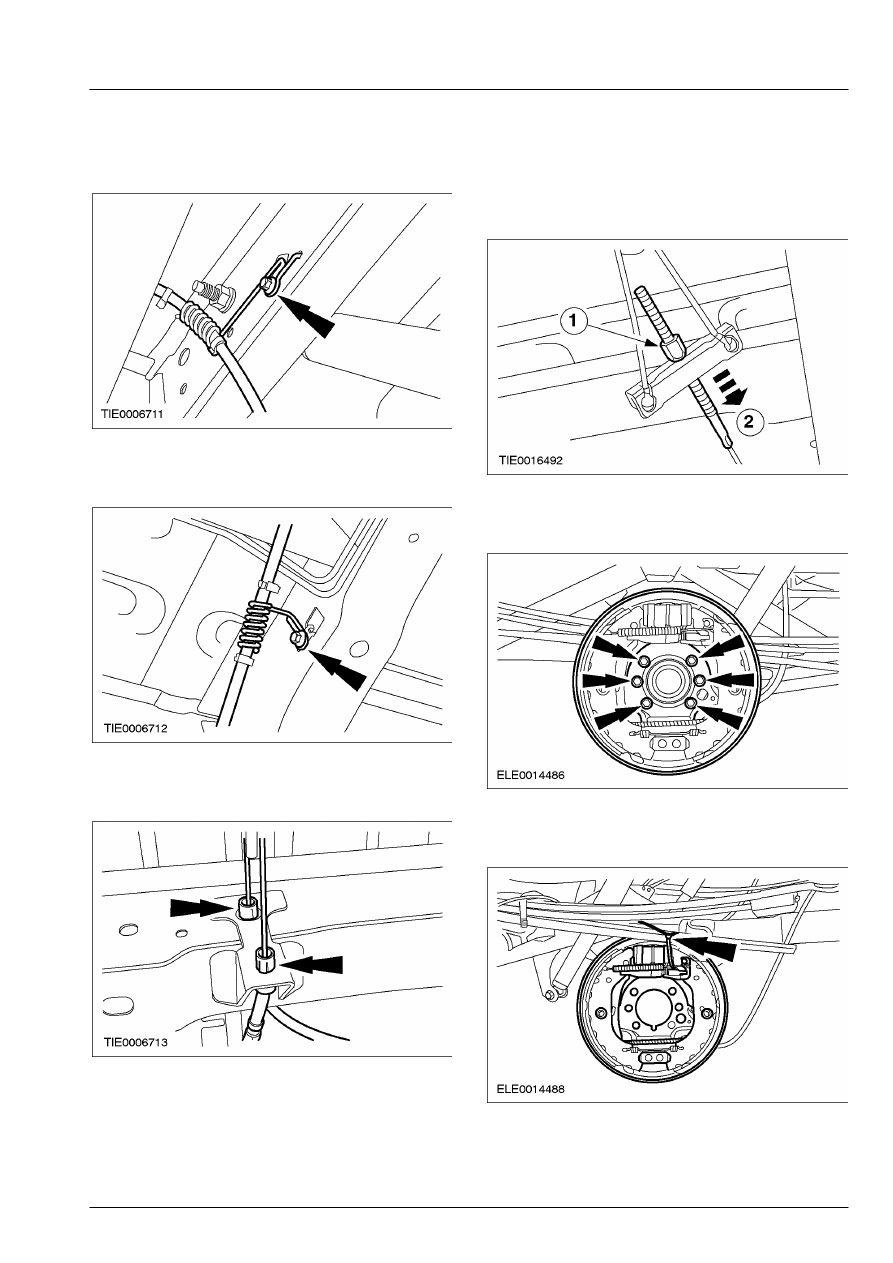

11.  Отсоедините правый задний трос

стояночного тормоза от шасси.









12.  Отсоедините левый задний трос

стояночного тормоза от шасси.









13.  Отсоедините задние тросы стояночного

тормоза от опорного кронштейна.









14.  Отсоедините промежуточный трос

стояночного тормоза от уравнителя.

       1. Снимите регулировочную гайку.
       2. Отсоедините трос.









15.  Отсоедините щиты тормоза в сборе от

картера моста.









16.  Прикрепите щиты тормоза в сборе к

задним рессорам.







205-02A-30

Задний ведущий мост/ дифференциал 205-02A-30



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

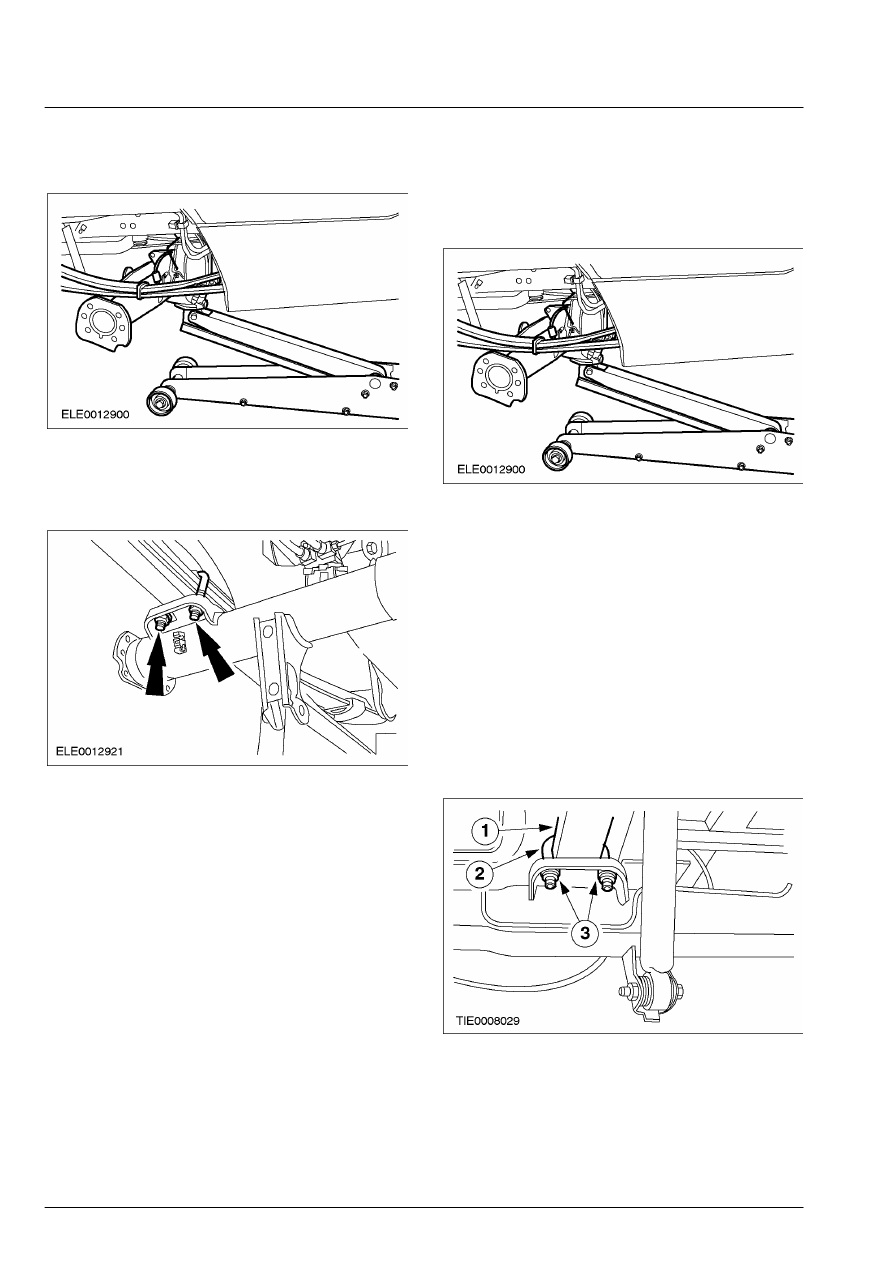

17.  Используя соответствующий    подкатной

домкрат,  подоприте мост в сборе.









18.  Снимите U-образные болты рессоры.

        •  Отбракуйте гайки за их дальнейшей

ненадобностью.









19.  Снимите мост в сборе.

Установка



1.  Используя соответствующий    подкатной

домкрат,  подведите мост в сборе под
автомобиль.







2. ПРИМЕЧАНИЕ: Окончательное затягивание

элементов  задней подвески следует проводить,
когда  автомобиль полностью опирается на
свои  колеса.

ПРИМЕЧАНИЕ: Установите новые U-образные
болты  рессоры.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте
полностью U-образные болты рессоры.
    Установите U-образные болты рессоры.
       1. Подведите рессору к заднему мосту.
       2. Установите направляющую пластину и  U-

образные болты.

       3. Установите гайки.







205-02A-31

Задний ведущий мост/ дифференциал 205-02A-31



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

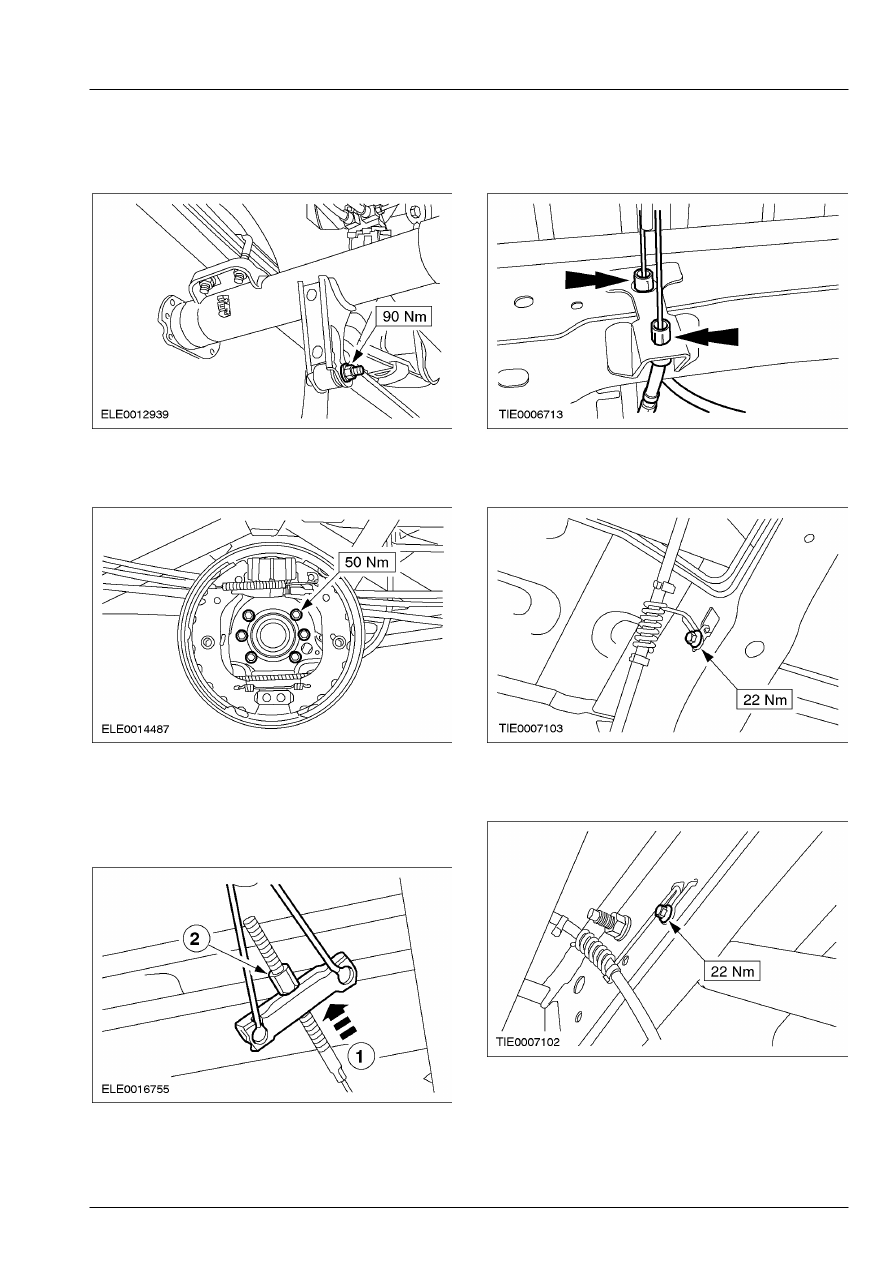

3.  Подсоедините амортизаторы к картеру

моста.









4.  Подсоедините щиты тормоза в сборе к

картеру моста.









5.  Подсоедините промежуточный трос

стояночного тормоза к уравнителю.

       1. Подсоедините трос.
       2. Установите регулировочную гайку.









6.  Закрепите задние тросы стояночного

тормоза на опорном кронштейне.









7.  Подсоедините левый задний трос

стояночного тормоза к шасси.









8.  Подсоедините правый задний трос

стояночного тормоза к шасси.
